Wie Kupplungs kondensatoren Signal verzerrung in elektronischen Systemen verhindern
Sie sind auf Kopplung kondensatoren angewiesen, um einen reibungslosen Betrieb Ihrer elektronischen Schaltungen zu gewährleisten. Diese Komponenten blockieren unerwünschtes DC, während
Sie setzen auf KupplungKondensatorenDamit Ihre elektronischen Schaltkreise reibungslos laufen. Diese Komponenten blockieren unerwünschten Gleichstrom, während AC-Signale übertragen werden, wodurch die Signal integrität geschützt wird. Sie bemerken eine verbesserte Spannungs stabilität und weniger Rauschen in Ihren Designs, wenn Sie sie richtig verwenden.
- Kupplungs kondensatorenRausch spannung reduzierenDas kann zwischen Leitern in einer Schaltung auftreten.
- Das Hinzufügen eines geerdeten Leiters wie eines Faraday-Schildes senkt häufig das Rauschen und hält die Spannung konstant.
Ingenieure, Studenten und Elektronik begeisterte profitieren davon, zu verstehen, wie diese Kondensatoren die System leistung unterstützen.
Wichtige Imbiss buden
- Kupplungs kondensatoren blockieren DC-Signale, während AC-Signale passieren können, um sicher zustellen, dassKlare Signal übertragungIn elektronischen Schaltungen.
- Ordnungs gemäße Platzierung von Kopplung kondensatoren in der Nähe von Schaltung komponentenReduziert Lärm und hältSpannungs stabilität, Verbesserung der Gesamt leistung.
- Die Wahl des richtigen Kapazitäts werts ist entscheidend. Es beeinflusst, wie Ihre Schaltung mit verschiedenen Frequenzen umgeht und verhindert Verzerrungen.
- Die Kombination von Kondensatoren mit unterschied lichen Werten hilft dabei, einen weiten Frequenz bereich abzudecken, die Signal integrität zu verbessern und unerwünschtes Rauschen zu reduzieren.
- Überprüfen Sie immer auf DC-Versatz in Signalen, bevor Sie sie an empfindliche Teile Ihrer Schaltung senden, um Komponenten zu schützen und die Qualität zu verbessern.

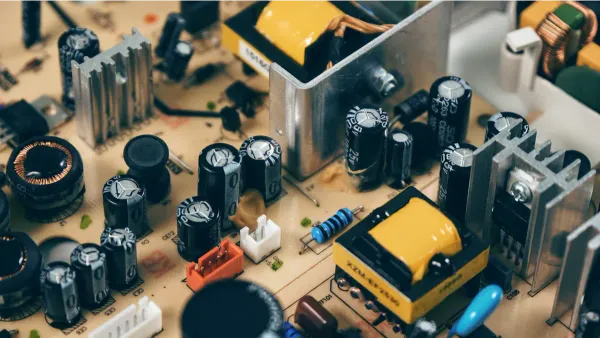

Kupplungs kondensatoren in elektronischen Schaltungen
DC blockieren, AC passieren
Sie sehen häufig Kopplung kondensatoren in elektronischen Schaltungen, da sie Ihnen helfen, zu steuern, wie sich Signale zwischen verschiedenen Teilen eines Systems bewegen. Diese Kondensatoren lassen Wechselstrom signale von einer Stufe zur anderen wandern, stoppen jedoch Gleichstrom signale. Diese Aktion hält jeden Teil Ihrer Schaltung auf dem richtigen Spannungs pegel. Wenn Sie eine Verbindung herstellenKondensatorZwischen zwei Stufen, es lädt sich auf, wenn es eine Gleich spannung gibt. Nach dem Aufladen wird verhindert, dass mehr Gleichstrom durch fließt. Wenn jedoch ein Wechselstrom signal eintritt, lädt sich der Kondensator schnell auf und entlädt sich, sodass sich das Signal vorwärts bewegen kann.
Tipp:In Audio schaltungen schützen Kopplung kondensatoren Ihre Lautsprecher, indem sie schädlichen Gleichstrom blockieren. In Hochfrequenz systemen (RF) halten sie Gleichstrom von Antennen fern, ermöglichen jedoch den Durchgang von Hochfrequenz signalen.
Sie können die Haupt funktionen von Kopplung kondensatoren in vielen Schaltungen sehen:
- Sie ermöglichen das Durchgehen von AC-Signalen, während Gleichstrom blockiert wird.
- Sie halten die DC-Vorspannung pegel für jede Stufe getrennt.
- Sie helfen, unerwünschte Spannungs änderungen zu verhindern, die Ihre Signale klar halten.
Glättung spannungs schwankungen
Kupplungs kondensatoren helfen Ihnen auch dabei, Spannungs änderungen in Ihren Schaltkreisen auszug leichen. Wenn Sie sie verwenden, stoppen Sie plötzliche Spannungs verschiebungen, die Verzerrungen oder Geräusche verursachen können. Dies hält Ihre Signale stabil und leicht zu lesen. Wenn Sie sowohl mit analogen als auch mit digitalen Signalen arbeiten, helfen Kopplung kondensatoren, jeden Abschnitt zu isolieren, sodass Spannungs änderungen in einem Teil keinen anderen beeinflussen.
Hier ist eine Tabelle, die Kopplung kondensatoren mit anderen Arten von Kondensatoren vergleichtSie könnten verwenden:
| Art des Kondensators | Zweck | Wirkung auf AC | Wirkung auf DC | Beispiel anwendung |
|---|---|---|---|---|
| Kupplungs kondensatoren | Pass AC, Block DC | Erlaubt AC-Signale | Blockiert DC-Signale | AudioVerstärker, RF-Schaltungen |
| Entkopplung kondensatoren | Filters pannungs spitzen und Rauschen | Stabilisiert AC | Hält Gleich spannung | Digitale Schaltungen, Netzteile |
| Bypass-Kondensatoren | Shunt AC-Lärm auf den Boden, stabilisiert die Spannung | Entfernt hoch frequentes Rauschen | Stabilisiert Gleich spannung | Stromleitungen in Stromkreisen |
Wenn Sie sich für Kopplung kondensatoren entscheiden, helfen Sie Ihren Schaltungen, Signale klar zu übertragen und die Spannungs pegel stabil zu halten. Dies macht Ihre elektronischen Designs zuverlässiger und einfacher zu beheben.
Signal verzerrung verhindern
Quellen der Verzerrung
Sie sind häufig mit Signal verzerrungen in elektronischen Schaltungen konfrontiert. Verzerrung ändert die ursprüngliche Form Ihres Signals, was zu Problemen in Audio-, Kommunikations-und Daten systemen führen kann. Mehrere Quellen können zu Verzerrungen führen:
- DC-Interferenz kann sich mit Ihrem AC-Signal mischen und seine Form ändern.
- Harmonische Verzerrungen treten auf, wenn unerwünschte Frequenzen zu Ihrem Signal beitragen und es klingen oder anders aussehen lassen.
- Spannungs änderungen über Kondensatoren bei niedrigen Frequenzen können zu nichtlinearen Verzerrungen führen.
- Die DC-Vorspannung von einer Stufe kann eine andere stören, insbesondere bei mehrstufigen Verstärkern.
Sie können Kupplungs kondensatoren verwenden, umDC-Komponenten blockieren, während AC-Signale passieren lassen. Diese Aktion hilft Ihnen, jede Stufe Ihrer Schaltung unabhängig zu halten. Wenn Sie einen Kopplung kondensator zwischen den Stufen anschließen, kann sich der Wechselstrom eingang vorwärts bewegen, verhindert jedoch das Durchlaufen der Gleich spannung. Dieser Aufbau stellt sicher, dass die Spannungs-, Strom-und Widerstands werte in jeder Stufe korrekt bleiben.
Anmerkung:Die richtige Platzierung von Kondensatoren in der Nähe von Op-Verstärker-Eingangs stiften hilft, harmonische Verzerrungen zu minimieren. Wenn Sie sie zu weit platzieren, können Rückströme durch die Boden ebene fließen und die Verzerrung erhöhen.
Sie müssen auch den Frequenzgang Ihrer Schaltung verwalten. Kupplungs kondensatoren fungieren alsHochpass filter, Was bedeutet, dass sie die nieder frequente Verstärkung beeinflussen können. Die Wahl des richtigen Kondensator typs hilft Ihnen, unerwünschte Änderungen in Ihrem Signal zu vermeiden.
DC-Offset entfernen
DC-Offset tritt auf, wenn ein Signal eine konstante Spannung hinzugefügt hat. Dieser Offset kann mehrere Probleme verursachen:
- In Audio schaltungen,DC-Versatz kann die lautesten Teile Ihres Sounds abschneiden.
- Niederfrequenz verzerrungen sind möglicher weise nicht leicht zu hören, können jedoch während der Verarbeitung oder Kom primi erung angezeigt werden.
- Bei der Daten übertragung kann der DC-Offset Bitfehler verursachen, insbesondere wenn Signale durch kapazitive Kopplung oder Transformatoren übertragen werden.
Sie können Gleichstrom versatz entfernen, indem Sie Kupplungs kondensatoren verwenden. Diese KondensatorenDC-Komponenten von Eingangs signalen blockierenUnd lassen Sie nur AC-Signale durch. Dieser Prozess verhindert, dass DC die nächste Stufe in Ihrer Schaltung beeinflusst. Wenn Sie Gleichstrom signale in Kommunikation systemen verwenden, helfen Sie dabei, Bitfehler zu vermeiden und den durchschnitt lichen Gleichstrom pegel nahe Null zu halten.
Tipp:Überprüfen Sie immer, ob Ihre Signale DC-Versatz vorhanden sind, bevor Sie sie an empfindliche Teile Ihres Stromkreises senden. Das Entfernen von DC-Offset verbessert die Signal qualität und schützt Ihre Komponenten.
Kupplungs kondensatoren arbeiten auch mit anderen passiven Komponenten zuLärm margen verbessernUnd unerwünschtes DC herausfiltern. Diese Teamarbeit verbessert die Gesamt qualität Ihres Signals und hilft Ihnen, die Signal integrität in Ihren elektronischen Designs aufrecht zu erhalten.
Signal integrität und Leistung
Lärm minderung
Sie möchten, dass Ihre elektronischen Schaltkreise ohne unerwünschte Geräusche oder Fehler funktionieren. Kopplung kondensatoren helfen Ihnen dabei, indem Sie Gleichstrom signale blockieren und nur Wechselstrom signale passieren lassen. Diese Aktion hält Ihr Signal sauber und reduziert Interferenzen. Wenn Sie diese Kondensatoren in der Nähe der Leistungs stifte von platzierenIntegrierte SchaltungenSie filtern hoch frequentes Rauschen heraus und stabilisieren die Spannungs versorgung.
- Entkopplung kondensatoren fungieren als lokale Energie speicher.
- Sie filtern Hochfrequenz rauschen und halten die Spannung konstant, wenn Sie Kondensatoren in der Nähe von IC-Leistungs pins verwenden.
- Wenn Sie verschiedene Kondensator werte zusammen verwenden, können Sie Rauschen über einen weiten Frequenz bereich hinweg unterdrücken.
Tipp:Platzieren Sie Kupplungs kondensatoren so nah wie möglich am Signalweg. Dies verringert die Wahrscheinlichkeit, dass Rauschen in Ihr System eindringt, und hält Ihre Daten genau.
Sie sehen die Vorteile in Audio verstärkern, Kommunikation geräten und digitalen Systemen. Ihre Signale bleiben klar und Ihre Geräte arbeiten zuverlässig.
Aufrechterhaltung einer genaueren Daten übertragung
Sie benötigen eine genaue Daten übertragung in digitalen Kommunikation systemen. Kupplungs kondensatoren spielen eine Schlüssel rolle, um Ihre Signale wahr zu halten. Sie blockieren DC-Offsets, die Fehler verursachen und helfen könnenMatch impedanzZwischen Schaltung stufen. Diese Übereinstimmung verhindert Signal reflexionen und Verzerrungen.
| Funktional ität | Beschreibung |
|---|---|
| Signal übertragung | Ermöglicht eine saubere AC-Übertragung zwischen den Schaltung stufen. |
| Impedanz-Matching | Gewähr leistet maximale Kraft übertragung. |
| Geräusch reduzierung | Blockiert DC, um Störungen zu reduzieren. |
Sie sehen Kopplung kondensatoren in Hochgeschwindigkeits-Daten übertragungs systemen. SieDC-Komponenten blockieren und DC-Offsets beseitigenDas Empfänger sättigen könnte. Sie schützen Ihre Schaltkreise auch vor Rauschen und Transienten, was die Zuverlässigkeit verbessert. Wenn Sie diese Kondensatoren verwenden, bewahren Sie die Signal integrität und verhindern Fehler in Ihren Daten.
Jüngste Fortschritte in der Kondensator technologieHelfen Sie, die Anforderungen der modernen Elektronik zu erfüllen. Hersteller bieten jetzt Hochfrequenz-Kopplung kondensatoren mit besseren diele kt rischen Materialien und Frequenzgang an. Diese neuen Kondensatoren haben geringere Parasitika und eine verbesserte Leistung, was für kompakte Geräte wie IoT wichtig istSensorenUnd Handys. Sie profitieren von einer höheren Kondensator dichte und einem besseren Energie management.
Markt für Hochfrequenz-Kopplung kondensatoren wächst weiter. Innovationen in den Bereichen diele kt rische Materialien und Frequenzgang helfen Ihnen, mit den Anforderungen der Telekommunikations-und Automobile lektronik Schritt zu halten. Sie verlassen sich auf diese Kondensatoren, um zu wartenSignal integritätIn Hoch geschwindigkeit umgebungen.
Anmerkung:Wählen Sie immer Kondensatoren mit dem richtigen Frequenzgang für Ihre Anwendung. Dies stellt sicher, dass Ihre Signale genau bleiben und Ihre Geräte eine gute Leistung erbringen.

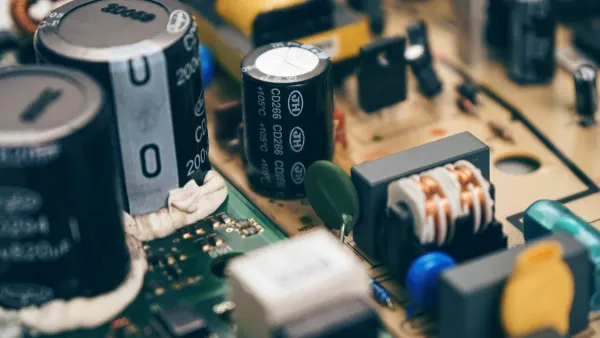

Auswahl und Platzierung von Kupplungs kondensatoren
Kapazitäts wert wählen
Sie müssen den richtigen Kondensator für Ihre Schaltung auswählen, um Signale klar zu halten und Verzerrungen zu vermeiden. Der von Ihnen gewählte Wert beeinflusst, wie Ihre Schaltung mit verschiedenen Frequenzen umgeht. Wenn Sie eine geringere Kapazität verwenden, blockiert Ihre Schaltung mehr nieder frequente Signale. Das kann helfenVerzerrung in Hoch geschwindigkeit konstruktionen reduzierenUnd halten Sie die Signal phase bis zu sehr hohen Frequenzen stabil.
| Faktor | Beschreibung |
|---|---|
| Kapazitäts wert | Steuert, wie viel Ladung der Kondensator speichert. |
| Spannungs bewertung | Muss die höchste Spannung in Ihrem Stromkreis bewältigen. |
| Diele kt rischer Typ | Beeinflusst, wie stabil der Kondensator mit Temperatur und Frequenz ist. |
| Physische Größe | Muss zu Ihrem Board-Layout passen. |
| Temperatur bereich | Sollte in der Umgebung Ihres Geräts funktionieren. |
| ESR (gleichwertiger Serien widerstand) | Niedrigere ESR ist besser für Hochfrequenz schaltungen. |
| Toleranz | Zeigt an, um wie viel sich der tatsächliche Wert vom Label ändern kann. |
| Leckstrom | Eine geringere Leckage ist besser für Timing und empfindliche Schaltungen. |
Sie müssen auch über die Art des Kondensators nachdenken. Für Audio-und Hoch präzisions schaltungen funktionieren Keramik-oder Glimmer kondensatoren der Klasse 1 gut. Für den allgemeinen Gebrauch sind Keramik der Klasse 2 üblich. Überprüfen Sie immer die Temperatur-und Feuchtigkeit werte, da eine hohe Hitze oder Feuchtigkeit die Funktions weise Ihres Kondensators verändern kann.
Tipp:Wählen Sie einen Kondensator mit einer höheren Nennspannung als die höchste Spannung Ihrer Schaltung. Dies hält Ihre Schaltung sicher und zuverlässig.
Best Practices für Platzierung
Wo Sie Ihren Kondensator auf der Platine platzieren, ist wichtig. Sie solltenLegen Sie es so nah wie möglich an die Stifte des ChipsOder Gerät, das es unterstützt. Dies hilft, unerwünschte Geräusche zu reduzieren und Ihre Signale stark zu halten. Verwenden Sie kurze, breite Spuren, um den Kondensator zu verbinden. Vermeiden Sie lange oder dünne Spuren, da sie Widerstand und Induktivität hinzufügen.
- Platzieren Sie Kondensatoren in der Nähe von Leistungs stiften, um Geräusche zu reduzieren.
- Verwenden Sie mehrere Kondensatoren mit unterschied lichen Werten zusammen. Kleine blockieren hoch frequentes Rauschen und große blockieren nieder frequentes Rauschen.
- Verbinden Sie Kondensatoren direkt mit dem Boden und treiben Sie Flugzeuge mit Vias an, nicht mit langen Spuren.
- Halten Sie die Schaltkreise auseinander, umGeringere elektro magnetische Störungen (EMI).
- Stellen Sie sicher, dass die Kabel eine gute Isolierung haben und nicht zu hoch über der Platine verlaufen.
Hier ist eine Tabelle, die zeigt, wie sich die Platzierung auf EMI auswirkt:
| Faktor Beeinflussung von EMI | Beschreibung |
|---|---|
| Abstand zwischen Schaltungen | Mehr Platz bedeutet weniger Störungen. |
| Elektrische Feld fläche | Kleinere Bereiche verringern die Wahrscheinlichkeit von EMI. |
| Frequenz | Höhere Frequenzen müssen besser platziert werden, um Probleme zu vermeiden. |
| Kabel höhe | Niedrigere Kabel nehmen weniger Lärm auf. |
| Kabel isolierung | Bessere Isolierung bedeutet weniger EMI. |
Anmerkung:Viele Anfänger vergessen, Kondensatoren in der Nähe der Chips zu platzieren. Dies kann zu Problemen führen, da Schaltkreise schneller werden und mehr Strom benötigen. Überprüfen Sie Ihr Layout immer noch einmal, bevor Sie Ihr Board erstellen.
Sie setzen auf Kopplung kondensatoren anHalten Sie Ihre Signale klarUnd deine Schaltkreise stabil. Diese Komponenten blockieren DC, passieren AC und helfen, Verzerrungen in elektronischen Systemen zu verhindern. Für beste Ergebnisse sollten Sie:
- Platzieren Sie Kondensatoren in der Nähe der Last, um unerwünschte Induktivität zu reduzieren.
- Verwenden Sie breite Spuren und mehrere Vias für starke Verbindungen.
- Kombinieren Sie verschiedene Kondensator werte wie 10 µF und 0,1 µF, um einen weiten Frequenz bereich abzudecken.
- Wählen Sie stabile diele kt rische Materialien für langfristige Zuverlässigkeit.
Indem Sie diese Tipps befolgen, schützen Sie Ihre Designs und gewährleisten eine starke Signal integrität in jedem Projekt.
FAQ
Was macht ein Kopplung kondensator in einer Schaltung?
Ein Kopplung kondensator blockiert die Gleich spannung und lässt Wechselstrom signale zwischen verschiedenen Teilen Ihrer Schaltung passieren. Sie verwenden es, um jeden Abschnitt auf dem richtigen Spannungs pegel zu halten.
Wie wählen Sie den richtigen Kopplung kondensator wert?
Sie wählen den Wert basierend auf der niedrigsten Frequenz, die Sie passieren möchten. Verwenden Sie diese Formel:
C = 1 / (2πfR)
WoFIst Frequenz undRIst Widerstand in Ihrer Schaltung.
Wo sollten Sie Kupplungs kondensatoren auf einer Leiterplatte platzieren?
SiePlatz kupplungs kondensatorenIn der Nähe der Eingangs-oder Ausgangs pins von Chips. Kurze Spuren helfen, Geräusche zu reduzieren und Ihre Signale stark zu halten.
Können Kopplung kondensatoren das Rauschen in Audiosystemen reduzieren?
Ja! Sie verwenden Kopplung kondensatoren, um unerwünschtes Gleichstrom zu blockieren und Rauschen heraus zu filtern. Dies hält Ihre Audiosignale klar und verhindert Verzerrungen.
Was passiert, wenn Sie den falschen Kondensator typ verwenden?
Wenn Sie den falschen Typ verwenden, zeigt Ihre Schaltung möglicher weise Signal verlust oder Verzerrung an. Überprüfen Sie immer die Nennspannung, die Kapazität und das diele kt rische Material, bevor Sie einen Kondensator auswählen.
