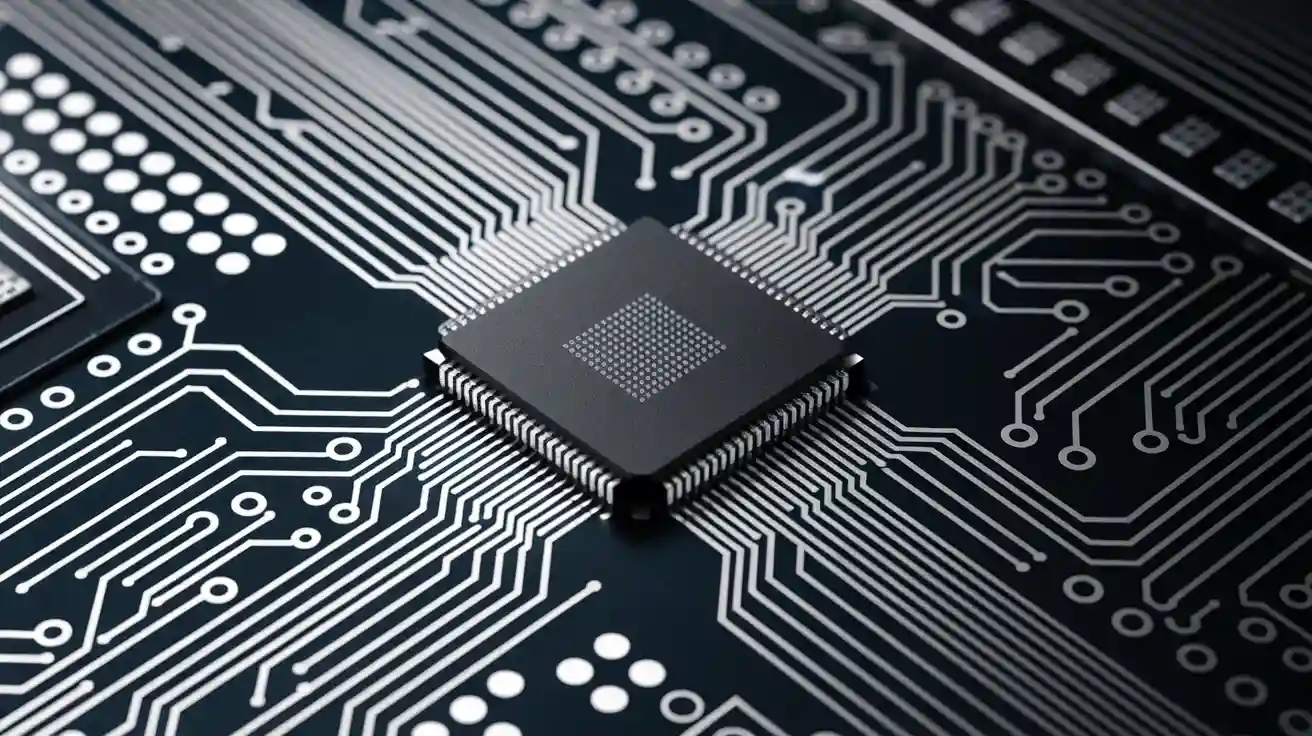

Stellen Sie sich vor, Sie zoomen auf einen Chip. Sie sehen winzige Linien und Formen. Sie machen ein Labyrinth aus Farben und Lichtern. Sie können die "Detaillierte Illustration der roten elektronischen Schaltung" entdecken. Oder Sie könnten eines der "10 einzigartigen Mikrocontroller-Bilder" sehen. Jedes Bild zeigt einen Ort, an dem sich Wissenschaft und Kunst treffen. Im Laufe der Zeit setzen DesignerMillionen von Transistoren auf einem Chip. Dies begann Ende der 1950er Jahre. Jetzt gibt es3D-gestapelte Chips und KI-basierte Layouts. Wenn Sie sich Bilder integrierter Schaltkreise ansehen, sehen Sie mehr als nur Technologie. Sie finden eine Mischung aus Design, Zweck und Schönheit in jedem Chip und jeder Leiterplatte. Die Schichten und Muster im Design integrierter Schaltkreise machen jeden Chip zu etwas Besonderem. Mit diesen Bildern können Sie die verborgene Kunst in jedem integrierten Schaltkreis sehen.

Wichtige Imbiss buden

• Bilder integrierter Schaltkreise zeigen die Kunst und Wissenschaft in kleinen Chip designs. Sie zeigen Muster, Farben und Formen, die jeden Chip zu etwas Besonderem machen. Symmetrie und Muster in Chip-Layouts helfen Ingenieuren, saubere und ausgewogene Designs zu erstellen. Dadurch funktionieren Chips besser und sehen schöner aus. Farben in Bildern integrierter Schaltkreise stammen von Licht, das von verschiedenen Schichten abprallt. Dadurch sehen die Chips aus wie winzige leuchtende Städte. Verschiedene Bilder, wie Makro fotos und Matrizen aufnahmen, zeigen das Äußere und das Innere von Chips. Diese Bilder helfen uns, über ihr komplexes Design zu lernen. Integriertes Schaltung design mischt Kreativität und Technologie. Es inspiriert Neugier, Lernen und neue Ideen in Kunst und Wissenschaft.

Künstlerische Elemente in integrierten Schaltkreisen Bilder

Muster und Symmetrie

Wenn Sie Bilder integrierter Schaltkreise betrachten, sehen Sie überall Muster. Diese Muster werden absichtlich von Ingenieuren hergestellt. Sie verwenden das Design integrierter Schaltkreise, um die Dinge ordentlich und organisiert zu machen. Sie können Linien, Formen und Blöcke erkennen, die sich auf dem Chip wiederholen. Diese Wiederholung wird als Symmetrie bezeichnet. Symmetrie hilft dem Chip, gut zu funktionieren und gut auszusehen. Manchmal sieht man Übersetzungs symmetrie, bei der sich Formen hintere in ander wiederholen. In anderen Fällen bemerken Sie eine Rotations symmetrie, bei der sich Muster um ein Zentrum drehen. Reflexions symmetrie ist, wenn eine Seite des Chips wie ein Spiegel der anderen aussieht.

Designer verwenden spezielle Werkzeuge, um diese Muster zu überprüfen. Sie benutzenSkalen invariante Struktur merkmaleSymmetrie zu finden, auch wenn der Chip winzig ist. Diese Merkmale betrachten die Kanten und Kurven im Design. Sie helfen Ingenieuren, wichtige Formen zu finden, auch wenn das Bild verschwommen oder laut ist. Ein weiteres Werkzeug ist dasPseudo-polare Fourier-Transformation. Dieses Werkzeug findet Rotations-und Reflexions symmetrie, indem es überprüft, wie sich Muster ändern, wenn Sie sich um den Chip bewegen. Diese Methoden helfen, die Design qualität hoch zu halten.

Hier ist eine Tabelle, die einige gemeinsame visuelle Muster trends im Design integrierter Schaltkreise zeigt:

Sie können sehen, dass es beim Design integrierter Schaltkreise nicht nur darum geht, wie es funktioniert. Es geht auch darum, den Chip ordentlich und ausgewogen aussehen zu lassen. Dieser Fokus auf Symmetrie und Muster lässt jeden Halbleiter chip wie ein winziges Kunstwerk aussehen.

Farbe und Beleuchtung

Farbe macht Bilder der integrierten Schaltung hell und interessant. Wenn Sie einen Chip unter einem Mikroskop betrachten, sehen Sie leuchtende Farben und Linien. Diese Farben sind nicht aus Farbe. Sie passieren, weil Licht von den Schichten des Halbleiters abprallt. Jede Schicht im Design der integrierten Schaltung reflektiert das Licht auf ihre eigene Weise. Einige Schichten glänzen mit blauen und grünen Farben. Andere leuchten mit Rot und Gold.

Ingenieure verwenden spezielle Leuchten, um das Design klar zu zeigen. Sie leuchten von verschiedenen Seiten, um die Tiefe und Textur des Chips zu zeigen. Dadurch sind die kleinen Drähte und Formen gut zu erkennen. Sie können die Wege verfolgen, die Strom nimmt. Die Farben helfen Ihnen zu lernen, wie der Chip funktioniert. Sie lassen auch die integrierte Schaltung schön aussehen.

Manchmal sieht der Chip in diesen Bildern nachts wie eine Stadt aus. Die Lichter und Farben zeigen die belebten Wege im Inneren des Halbleiters. Dieser Look kommt von der sorgfältigen Gestaltung jeder Schicht. Gute Beleuchtung hilft Ihnen, die winzigen Details zu sehen. Es zeigt auch die Fähigkeiten der Ingenieure, die die integrierte Schaltung hergestellt haben.

Miniatur isierung und Detail

Beim Design integrierter Schaltkreise geht es darum, die Dinge sehr klein zu machen. Möglicher weise hören Sie das Wort "sehr groß angelegte Integration" oder VLSI. Dies bedeutet, dass Ingenieure Millionen oder Milliarden von Teilen auf einen Chip legen. Das Ziel ist es, mehr Kraft in einen kleineren Raum zu integrieren. Dies wird als Miniatur isierung bezeichnet.

Wenn Sie Bilder integrierter Schaltkreise betrachten, sehen Sie winzige Details. Jede Linie, jeder Punkt und jede Form hat einen Job zu erledigen. Die Design qualität hängt davon ab, wie gut diese Teile zusammenpassen. Ingenieure verwenden die Optimierung des Schaltung layouts, um jedes Teil an der richtigen Stelle zu platzieren. Sie überprüfen die Pin-Konfigurationen und die Schichten. Jede Schicht fügt dem Chip mehr Details hinzu.

Die Design qualität ist sehr wichtig. Wenn die Teile zu nahe sind, funktioniert der Chip möglicher weise nicht. Wenn sie zu weit voneinander entfernt sind, verschwendet der Chip Platz. Hohe DichteIntegrierte SchaltungenZeigen, wie viel Detail in einen kleinen Bereich passen kann. Das Design verwendet fortschritt liche VLSI-Techniken. Das sieht man an den scharfen Linien und klaren Formen in den Bildern.

Sie können sich ein integriertes Schaltung design wie den Bau einer winzigen Stadt vorstellen. Jedes Gebäude, jede Straße und jeder Park hat einen Job. Die Qualität der Stadt hängt von der Gestaltung jedes Teils ab. Wenn Sie sich diese Bilder ansehen, sehen Sie die Kunst, Dinge klein zu machen. Sie sehen auch die Fähigkeit und Sorgfalt, die in jeden Halbleiter chip fließt.

Tipp: Wenn Sie das nächste Mal einen Computer oder ein Telefon verwenden, denken Sie daran, dass sich ein Chip mit Millionen winziger Details befindet. Die Design qualität und die Kunst des integrierten Schaltkreis designs lassen Ihre Technologie funktionieren.

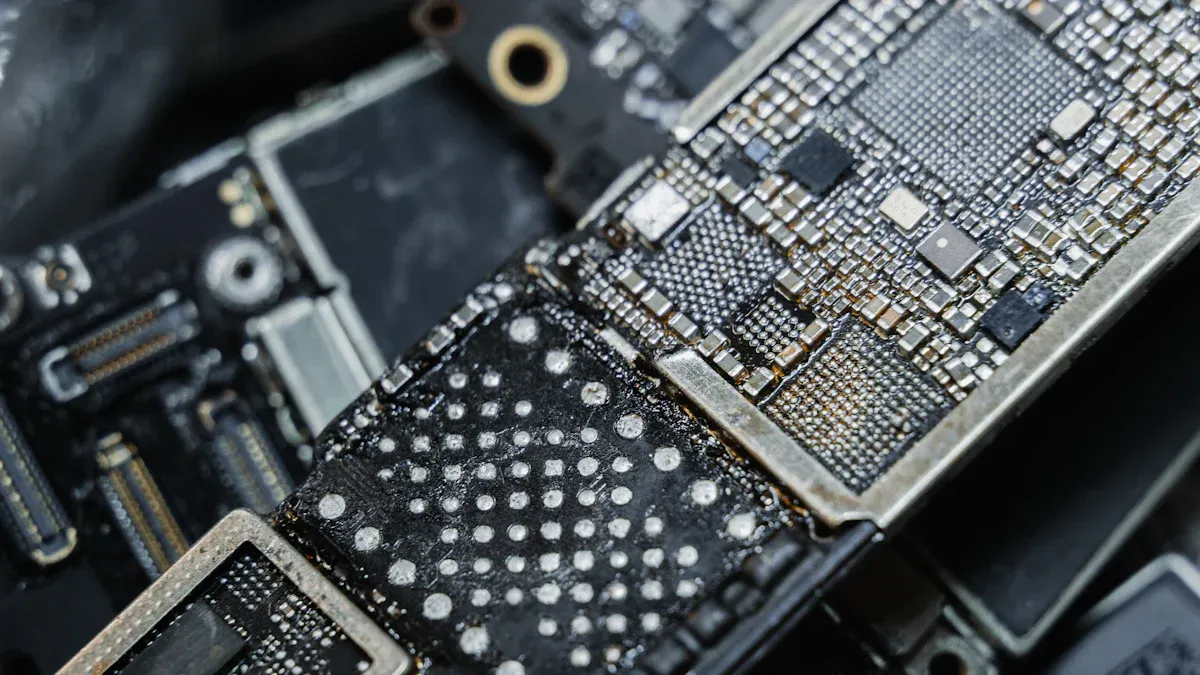

Arten von Bildern der integrierten Schaltung

Makro fotografie

Mit der Makrofotografie können Sie einen Chip genau betrachten. Sie können winzige Drähte und glänzende Metall polster sehen. Es gibt ordentliche Reihen von Stiften auf dem Chip. Diese Fotos zeigen die Außenseite eines Mikrochips. Sie können sehen, wie der Chip mit der Platine verbunden ist. Die Bilder helfen Ihnen, intelligente Design entscheidungen zu bemerken. Sie sehen, wie der Chip in größere Geräte passt. Die Makrofotografie gibt Ihnen einen ersten Blick auf die Schönheit des Chip designs.

Sterben Schüsse und Mikrographen

Stanz aufnahmen und Mikrographen zeigen das Innere eines Chips. Sie können die verschiedenen Schichten in der integrierten Schaltung sehen. Jede Schicht hat ihre eigene Farbe und Muster. Ingenieure verwenden spezielle Werkzeuge, um diese Bilder aufzunehmen. Sie können die Wege erkennen, auf denen sich Strom bewegt. Die Aufnahmen zeigen, wie vieleTransistorenZusammen passen. Mikrographen zeigen die winzigen Details digitaler Schaltungen. Sie können scharfe Linien und kleine Blöcke auf dem Chip sehen. Diese Bilder zeigen die Kunst im Halbleiter design.

Hast du es gewusst? Die Shots können wie abstrakte Kunst aussehen. Die Muster stammen davon, wie Ingenieure Chip teile anordnen.

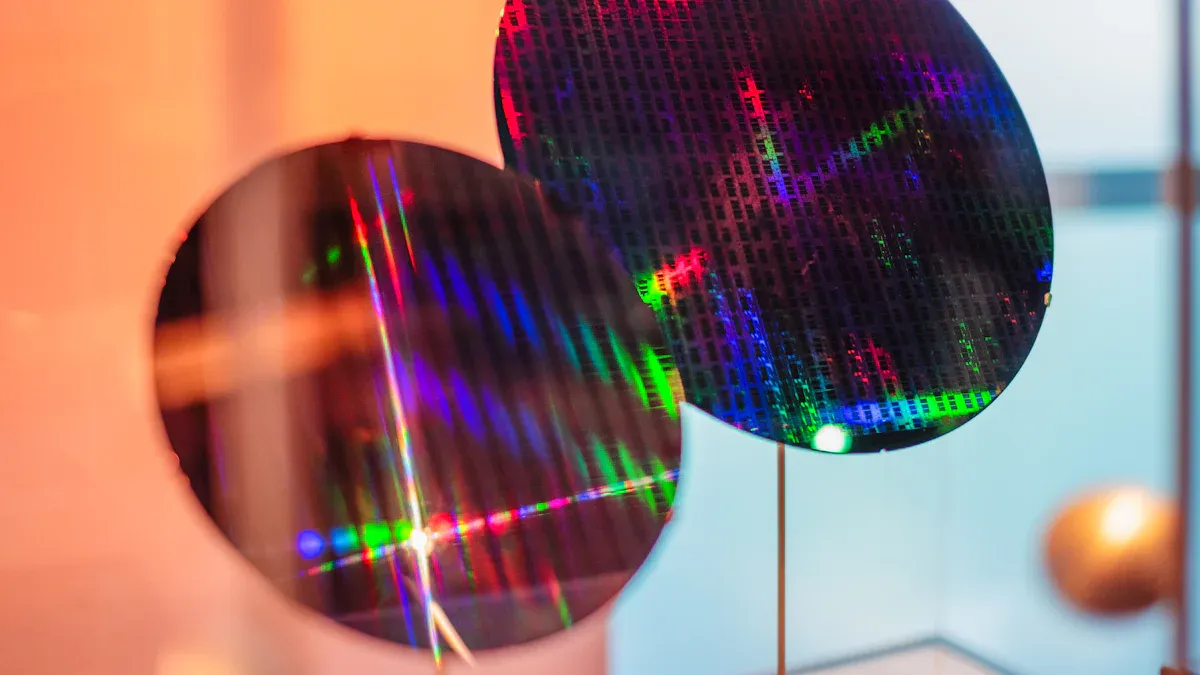

Wafer Illustrationen

Wafer illustrationen zeigen das Gesamtbild der Chip herstellung. Ein Wafer hält viele Chips, bevor sie auseinander geschnitten werden. Sie können Zeilen und Spalten von Chips auf einer glänzenden Scheibe sehen. Der Wafer leuchtet mit Farben aus den Schichten. Diese Bilder helfen Ihnen zu sehen, wie viele Chips auf einmal hergestellt werden. Sie können die Ergebnisse von vlsi und sehr groß angelegter Integration sehen. Wafer illustrationen zeigen die Größe des modernen Chip designs. Sie können sehen, wie jeder Chip als Teil von etwas Größerem beginnt.

Mixed-Signal-ICs

Integrierte Mixed-Signal-Schaltkreise haben analoge und digitale Teile. Sie können glatte Kurven und scharfe Linien in diesen Bildern sehen. Mixed-Signal-Chips werden in Telefonen, Autos und Computern verwendet. Das Design dieser Chips bedarf besonderer Sorgfalt. Ingenieure setzen analoge und digitale Schaltungen auf einem Chip zusammen. IC-Bilder mit gemischten Signalen zeigen, wie schwierig es ist, beide Typen anzupassen. Sie können vlsi und sehr groß angelegte Integration bei der Arbeit sehen. Diese Bilder zeigen die Kreativität in jedem System auf einem Chip.

Wenn Sie sich Bilder integrierter Schaltkreise ansehen, sehen Sie mehr als nur Technologie. Sie sehen Kunst, Wissenschaft und Können in jedem Chip.

Integrierte Schaltung Design und Kunst

Layout und Architektur

Wenn Sie sich eine integrierte Schaltung ansehen, sehen Sie mehr als nur einen Chip. Sie sehen eine Welt, die mit sorgfältiger Planung gebaut wurde. Das Design der integrierten Schaltung beginnt mit einem Leerzeichen. Sie füllen diesen Raum mit winzigen Teilen. Jeder Teil hat einen Job. Sie verwenden die Optimierung des Schaltung layouts, um jedes Teil am besten Ort zu platzieren. Dies hilft dem Chip, schneller zu arbeiten und weniger Strom zu verbrauchen. Sie möchten, dass das Design ordentlich und ausgewogen aussieht. Gute Layout-Optimierung strategie macht den Chip stark und zuverlässig.

Sie können sich ein integriertes Schaltung design wie den Bau einer Stadt vorstellen. Sie planen Straßen, Parks und Gebäude. Sie möchten, dass sich der Verkehr reibungslos bewegt. Sie verwenden die Design optimierung, um sicher zustellen, dass jedes Teil gut verbunden ist. Die Qualität des Layouts zeigt, wie gut der Chip funktioniert. Sie sehen die Schichten im Halbleiter. Jede Schicht fügt Details und Schönheit hinzu. Sie verwenden die Verbesserung der Design qualität, um Probleme zu beheben und den Chip zu verbessern. Wenn Sie fertig sind, haben Sie einen Chip, der gut aussieht und gut funktioniert.

Funktionelle Ästhetik

Beim Design integrierter Schaltkreise geht es nicht nur um die Funktion. Sie kümmern sich auch darum, wie der Chip aussieht. Die Muster im Halbleiter können wie Kunst aussehen. Sie verwenden die Optimierung des Schaltung layouts, um Formen und Linien zu erstellen, die dem Auge gefallen. Sie möchten, dass das Design sowohl Ordnung als auch Kreativität zeigt. Die Qualität des Designs ist wichtig. Sie verwenden die Design optimierung, um den Chip sowohl schön als auch leistungs stark zu machen.

Sie sehen Farbe und Licht in den Bildern. Diese stammen aus den Schichten im Halbleiter. Jede Schicht in der integrierten Schaltung trägt zum Aussehen bei. Sie verwenden die Layout-Optimierung strategie, um Schönheit und Funktion auszug leichen. Sie möchten, dass der Chip auf fällt. Sie verwenden die Design qualität, um Ihre Arbeit zu überprüfen. Sie verwenden die Verbesserung der Design qualität, um den Chip noch besser zu machen. Wenn Sie sich eine integrierte Schaltung ansehen, sehen Sie das Ergebnis intelligenter Design entscheidungen. Sie sehen, wie Design Performance und Kunst zusammenkommen.

Tipp: Wenn Sie das nächste Mal einen Chip sehen, suchen Sie nach den Mustern und Formen. Sie könnten die Kunst erkennen, die im Design der integrierten Schaltung verborgen ist.

Bedeutung von Bildern mit integrierter Schaltung

Inspirierende Neugier

Wenn Sie ein Bild mit integrierter Schaltung betrachten, können Sie sich erstaunt fühlen. Der Chip sieht aus wie eine winzige Stadt mit vielen Mustern und Farben. Diese Details machen Lust, mehr zu erfahren. Sie fragen sich vielleicht, wie Ingenieure so viel in einen kleinen Raum passen. Mit dem Design der integrierten Schaltung können Sie die verborgene Welt in Ihrem Telefon oder Computer sehen. Sie bemerken, wie jede Schicht des Halbleiters mit der nächsten verbindet. Das macht neugierig, wie ein Chip funktioniert. Sie können Fragen stellen, wie ein System auf einem Chip alles zusammen bringt. Viele Menschen bekommen neue Ideen, wenn sie sich diese Bilder ansehen. Sie könnten sogar an Ihr eigenes Design für ein zukünftiges Gerät denken.

Bildungs wert

Bilder mit integrierten Schaltkreisen helfen Ihnen, etwas über Technologie zu lernen. Sie sehen, was sorgfältiges Design und Planung leisten können. Wenn Sie einen Chip betrachten, bemerken Sie Ebenen, Formen und Verbindungen. Diese Bilder erleichtern das Verständnis der Funktions weise eines Halbleiters. Lehrer verwenden sie, um den Schülern echte Teile in einem Gerät zu zeigen. Sie können sehen, wie ein System auf einem Chip viele Funktionen an einem Ort platziert. Bilder integrierter Schaltkreise zeigen auch, wie Design optionen die Funktions weise eines Chips ändern. Sie lernen, warum Ingenieure bestimmte Muster oder Layouts verwenden. Wenn Sie diese Dinge sehen, können Sie sich daran erinnern, was Sie gelernt haben.

Tipp: Versuchen Sie, Ihr eigenes Design für integrierte Schaltkreise zu zeichnen. Sie werden sehen, wie viel Gedanken in jeden Chip fließen.

Überbrückung von Kunst und Technologie

Bilder der integrierten Schaltung mischen Kunst und Wissenschaft zusammen. Sie können Schönheit darin sehen, wie Ingenieure jeden Teil des Chips anordnen. Beim Design eines Halbleiters geht es nicht nur darum, ihn zum Laufen zu bringen. Es geht auch darum, es schön aussehen zu lassen. Viele Menschen nutzen diese Bilder als Ideen für Kunstprojekte. Einige verwenden sie sogar in Schmuck oder Grafikdesign. Der Prozess des Entwurfs integrierter Schaltkreise führt häufig zu neuen Ideen sowohl in der Technologie als auch in der Kunst. Wenn Sie sich einen Chip ansehen, sehen Sie, wie Kreativität und Logik zusammenarbeiten.

Hier ist eine Tabelle, die zeigt, wie Bilder und Design integrierter Schaltkreise Technologie und Kreativität verändert haben:

Sie können sehen, dass Bilder mit integrierten Schaltkreisen mehr als nur Show technologie leisten. Sie inspirieren dich, helfen dir zu lernen und verbinden Kunst mit Wissenschaft. Wenn Sie sich diese Bilder ansehen, schließen Sie sich einer Welt an, in der Design, Kreativität und die Kraft des Halbleiters zusammenkommen.

Jedes Bild der integrierten Schaltung hat seine eigene Geschichte. Jeder Chip hat viele Schichten, die Kunst und Wissenschaft zeigen. Wenn Sie sich einen Chip ansehen, sehen Sie intelligente Design entscheidungen. Sie können sehen, wie jede integrierte Schaltung viel in einen kleinen Chip passt. Die Farben und Muster in jeder integrierten Schaltung machen Lust, mehr über Design zu erfahren. Wenn Sie mehr wissen wollen, schauen Sie sich diePlattform für Energie informatik SpringerOpen. Es enthält Studien und Daten zum Design integrierter Schaltkreise, zum Chip-Layout und zur Design leistung. Sie können sich Tausende von Beispielen für integrierte Schaltkreise ansehen und sehen, wie das Design jeden Chip verändert. Versuchen Sie, sich Online-Galerien anzusehen oder über das Design integrierter Schaltkreise zu lesen. Wenn Sie das nächste Mal einen Chip sehen, denken Sie daran, dass er mehr als nur für die Arbeit ist. Sie können Kunst in jeder integrierten Schaltung und Chip finden. Versuchen Sie, die Schönheit in der Technologie und ihr Design zu sehen.

FAQ

Was unter scheidet eine integrierte Schaltung von einem normalen Chip?

Sie sehen eine integrierte Schaltung als eine winzige Welt voller Teile. Ein normaler Chip hat möglicher weise weniger Funktionen. Die integrierte Schaltung verwendet intelligentes Design, um mehr nach innen zu passen. Dadurch werden Ihre Geräte schneller und kleiner.

Wie entwerfen Ingenieure einen Chip?

Ingenieure beginnen mit einem Plan. Sie verwenden spezielle Werkzeuge, um das Design zu erstellen. Sie beobachten, wie sie jeden Teil an der richtigen Stelle platzieren. Das Design hilft dem Chip, gut zu arbeiten. Jeder Schritt im Design prozess ist für den letzten Chip wichtig.

Warum sehen Bilder integrierter Schaltkreise wie Kunst aus?

Sie bemerken Muster, Farben und Formen in jedem Chip bild. Das Design erzeugt diese Effekte. Ingenieure verwenden Design-Tricks, um die integrierte Schaltung zum Laufen zu bringen und gut auszusehen. Sie sehen, dass Kunst und Wissenschaft in jedem Chip zusammenkommen.

Können Sie das Design eines Chips in alltäglichen Geräten finden?

Ja! Sie verwenden Telefone, Computer und sogar Smartwatches mit integriertem Schaltkreis. Das Design jedes Chips hilft Ihrem Gerät, reibungslos zu laufen. Sie sind jeden Tag auf dieses Design angewiesen, auch wenn Sie den Chip nie sehen.

Wie wirkt sich das Design einer integrierten Schaltung auf ihre Leistung aus?

Das Design steuert, wie schnell und zuverlässig der Chip ist. Wenn das Design intelligent ist, funktioniert der Chip besser. Sie erhalten eine längere Akkulaufzeit und schnellere Geschwindigkeiten. Gutes Design bedeutet, dass Ihre integrierte Schaltung auf weniger Platz mehr leistet.

Tipp: Wenn Sie das nächste Mal Ihr Gerät verwenden, denken Sie daran, dass das Design der integrierten Schaltung im Inneren alles möglich macht!
