Resistor Surface Mount Größen in der Elektronik: Was Sie wissen müssen

Jedes Mal, wenn Sie mit dem Design elektronischer Schaltkreise arbeiten, stoßen Sie auf Widerstands oberflächen montage größen. Diese kleinen Komponenten spielen eine große Rolle bei der Leistung Ihres Geräts. Wenn Sie einen Widerstand auswählen, müssen Sie seine Größe verstehen, da er die Nennleistung, die mechanische Stabilität und den Platzbedarf auf der Platine beeinflusst. Zum Beispiel,Größere Widerstands oberflächen montage größen handhaben Wärme besserUnd bieten mehr mechanische Festigkeit, während kleinere Platz sparen, aber leichter überhitzen und brechen können. Sehen Sie sich die folgende Tabelle an, um diese Unterschiede zu sehen:

Die Wahl der richtigen Widerstands oberflächen montage größen im elektronischen Schaltung design senkt die Ausfallraten und sorgt dafür, dass Ihre Projekte reibungslos laufen. Sowohl Hobbyisten als auch Fachleute müssen auf diese Details achten, um häufige Probleme wie Risse oder Korrosion zu vermeidenWiderstände.

Wichtige Imbiss buden

• Wählen Sie dieRechte SMD-Widerstands größeUm die Leistung und Zuverlässigkeit Ihrer Schaltung zu verbessern. Größere Widerstände handhaben Wärme besser, kleinere sparen Platz.
• VerstehenSMD-Größen codesWie 0603 und 1206. Diese Codes geben die Abmessungen der Widerstände an und helfen Ihnen, den richtigen für Ihr Projekt auszuwählen.
• Achten Sie auf die Strom versorgung. Passen Sie die Nennleistung des Widerstands an die Anforderungen Ihres Stromkreises an, um Überhitzung und mögliche Ausfälle zu vermeiden.
• Betrachten Sie die mechanische Stabilität. Größere SMD-Widerstände sind widerstands fähiger gegen körperliche Beans pru chungen, wodurch sie besser für Schaltkreise sind, bei denen Vibrationen auftreten können.
• Überprüfen Sie Ihre Löt arbeit sorgfältig. Verwenden Sie eine Lupe, um nach häufigen Problemen wie Grabstein oder kalten Gelenken zu suchen, um starke Verbindungen zu gewährleisten.

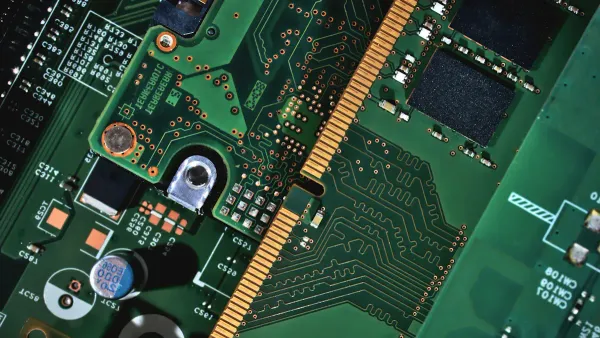

Widerstand Oberflächen montage Größen

Was sind SMD-Widerstände

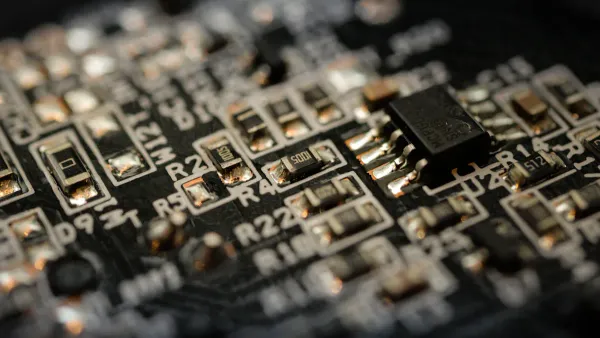

Sie sehen smd Widerstände in fast jedem modernen elektronischen Gerät. Diese Widerstände sitzen direkt auf der Oberfläche einer Leiterplatte (PCB), anstatt lange Leitungen zu haben, die durch Löcher gehen.Smd-Widerstands größenKommen in vielen Formen, und jedeGröße beeinflusst, wie der Widerstand in Ihrer Schaltung funktioniert. Wenn Sie sich für einen smd-Widerstand entscheiden, müssen Sie über seine Größe nachdenken, da sich ändert, wie viel Leistung er verarbeiten kann und wie stabil er auf der Platine ist.

Kleinere SMD-Widerstands größen helfen Ihnen, kompakte Geräte zu bauen. Sie funktionieren gut in Hochfrequenz schaltungen, weil sie weniger unerwünschte Induktivität und Kapazität haben. Dies bedeutet, dass Ihre Signale sauberer bleiben und Ihr Gerät besser läuft. Auf der anderen Seite können größere smd-Widerstände mehr Wärme verarbeiten. Sie sind besser für Schaltkreise, die bei langem Gebrauch mehr Leistung bewegen oder kühl bleiben müssen. Sie müssen das Bedürfnis nach geringer Größe mit dem Bedürfnis nach Kraft und Stabilität in Einklang bringen.

Tipp:Wenn Sie möchten, dass Ihr Gerät länger hält und eine Überhitzung vermeidet, wählen Sie einen größeren smd-Widerstand für Hoch leistungs teile Ihres Stromkreises.

Der Trend in der Elektronik drängt auf kleinere und kleinere smd-Widerstands größen. Die Leute wollen leichtere und kompaktere Geräte, also verwenden die HerstellerGemeinsame smd größenWie 0603 und 0402. Diese winzigen Widerstände sparen Platz und lassen Sie mehr Teile auf Ihre Leiterplatte passen. Wenn Sie jedoch kleinere smd-Widerstands größen verwenden, können Sie vor neuen Herausforderungen stehen. Das Löten wird härter und die Widerstände können leichter brechen, wenn Sie nicht aufpassen.

SMD gegen Durchgangs loch

Wenn Sie SMD-Widerstände mit Durchgangs loch widerständen vergleichen, bemerken Sie einige große Unterschiede. Durchgangs loch widerstände haben lange Leitungen, die durch die Leiterplatte gehen. Smd-Widerstände haben flache Kontakte, die direkt auf der Oberfläche sitzen. Diese Änderung im Design beeinflusst, wie Sie Ihre Schaltkreise bauen und reparieren.

• Durchgangs loch widerstände blockieren Schichten unter der Leiterplatte, da ihre Beine durch die Platine stecken.
• Mit Smd-Widerständen können Sie mehr Teile auf beiden Seiten der Leiterplatte platzierenDa sie keine Leads haben, die im Weg stehen.
• Smd-Widerstände haben normaler weise niedrigere Nennleistungen als Durchgangs loch typen.
• Durchgangs loch widerstände können höhere Spannung und Leistung verarbeiten, wodurch sie für Hoch leistungs aufträge besser sind.

Hier ist eine Tabelle, die Ihnen hilft, die Unterschiede zu erkennen:

Sie sollten wissen, dass smd Widerstände Ihre Entwürfe flexibler machen. Sie können beide Seiten der Leiterplatte verwenden und mehr Schaltkreise auf kleinem Raum einbauen. Aus diesem Grund sind gängige smd-Widerstands größen in der modernen Elektronik so beliebt. Sie müssen jedoch vorsichtig damit umgehen, da sie eher brechen, wenn sich das Board biegt oder schüttelt.

Wenn Sie mit SMD-Widerstands größen arbeiten, schließen Sie sich einem Trend an, der die Zukunft der Elektronik prägt. Kleinere SMD-Widerstände helfen Ihnen beim Bau von Leiterplatten mit hoher Dichte und halten mit der Nachfrage nach winzigen, leistungs starken Geräten Schritt. Dennoch müssen Sie immer Größe, Leistung und Zuverlässigkeit in Einklang bringen, um die besten Ergebnisse in Ihren Projekten zu erzielen.

SMD-Widerstands größen codes

Standard codes (0402, 0603, 0805, 1206)

Wenn Sie sich die Größen des smd-Widerstands ansehen, sehen Sie häufig Codes wie 0402, 0603, 0805und 1206. Diese Codes helfen Ihnen, die Oberflächen montage abmessungen jedes smd-Widerstands schnell zu identifizieren. Jeder smd-Größen code gibt Ihnen die Länge und Breite des Widerstands in Zoll an. Zum Beispiel hat ein 0603 smd Widerstand Oberflächen montage abmessungen von 0,060 Zoll x 0,030 Zoll. Sie finden auch metrische Einheiten, die im modernen PCB-Design verwendet werden, aber die Codes folgen normaler weise dem englischen System.

• 0402: 0,040 "x 0,020" (1,0mm x 0,5mm)
• 0603: 0,060 "x 0,030" (1,6mm x 0,8mm)
• 0805: 0,080 "x 0,050" (2,0mm x 1,25mm)
• 1206: 0,120 "x 0,060" (3,2mm x 1,6mm)

Kleinere SMD-Widerstands größen wie 0603 sparen Platz auf Ihrer Leiterplatte, verarbeiten jedoch möglicher weise nicht so viel Strom. Größere SMD-Widerstände wie 1206 funktionieren besser für Schaltungen, die eine höhere Leistung benötigen.

Abmessungen und Nennung

Sie müssen verstehen, wie smd-Größen codes mit den tatsächlichen Abmessungen übereinstimmen. Der smd-Größen code verwendet vier Ziffern. Die ersten beiden Ziffern zeigen die Länge und die letzten beiden die Breite, beide in Hundertstel Zoll. Dieses System hilft Ihnen, den richtigen smd Widerstand für Ihr Projekt auszuwählen.

• Smd-Widerstands größen wie 0603 bedeuten 0,060 "lang und 0,030" breit.
• Die gebräuchlich sten Oberflächen montage maße umfassen 0603, 0805 und 2512.
• Sie sehen sowohl metrische als auch englische Einheiten, aber die Benennung bleibt gleich.

Die Hersteller halten die Abmessungen der smd-Widerstände konsistent, indem sie folgenJEDEC-Normen. Diese Tabelle zeigt, wie sie es tun:

SMD-Codes lesen

Lesen von smd-Widerstands codesKann schwierig sein, besonders wenn Sie mit kleinen Komponenten arbeiten. Möglicher weise stehen Sie vor einigen gemeinsamen Herausforderungen:

• Unleserliche MarkierungenMachen Sie es schwer, den smd-Größen code nach einiger Zeit zu lesen.
• Verwirrende Codes können auftreten, wenn Sie dreistellige und vierstellige Codes verwechseln. Überprüfen Sie immer die Größe und die Schaltung.
• Missverständnisse der Toleranz können zu Fehlern führen. Wenn Sie keine Markierung sehen, sollten Sie eine 5% Toleranz annehmen.

Tipp:Verwenden Sie eine Lupe, um die smd-Widerstands codes zu überprüfen und die Abmessungen der Oberflächen montage vor dem Löten zu bestätigen.

Sie werden feststellen, dass das Wissen, wie man smd-Größen codes liest, Ihnen hilft, Fehler zu vermeiden und Ihre elektronischen Projekte reibungslos laufen zu lassen.

SMD-Widerstand Leistungs faktoren

Nennleistung

Wenn Sie einen smd-Widerstand auswählen, müssen Sie dessen überprüfenNennleistung. Die Nennleistung gibt an, wie viel Energie der Widerstand verarbeiten kann, bevor er zu heiß wird oder ausfällt. Jede SMD-Widerstands größe hat eine andere Nennleistung. Kleinere SMD-Widerstands größen wie 0201können nur mit geringer Leistung umgehen. Größere Größen wie 2512 unterstützen die Leistung und den Strom des höheren SMD-Widerstands. Sie können den Unterschied in sehenDie Tabelle unten:

Wenn Sie einen Widerstand mit einer niedrigen Nennleistung in einem Hoch leistungs kreis verwenden, kann er überhitzen oder brechen. Stellen Sie die Leistung des smd-Widerstands immer den Anforderungen Ihrer Schaltung zu.

Wärme ableitung

Die Wärme ableitung ist ein weiterer Schlüssel faktor für smd Widerstände. Wenn Strom durch einen Widerstand fließt, erzeugt er Wärme. Die Größe des smd-Widerstands beeinflusst, wie gut er diese Wärme freisetzen kann. Größere smd-Widerstände haben mehr Oberfläche, sodass sie schneller abkühlen. Kleinere Smd-Widerstände können schnell heiß werden, was zu Schäden führen kann. Sie sollten smd Widerstände mit genügend Platz um sie herum platzieren, um beim Kühlen zu helfen. Wenn Sie feststellen, dass Ihre Schaltung warm wird, prüfen Sie, ob die Größe des smd-Widerstands für den Auftrag zu klein ist.

Tipp:Verwenden Sie größere smd-Widerstands größen für Teile Ihres Stromkreises, die mehr Strom tragen oder eine bessere Kühlung benötigen.

Mechanische Stabilität

Mechanische StabilitätBedeutet, wie gut der smd-Widerstand an der Platine befestigt bleibt. Größere smd-Widerstände haben normaler weise stärkere Bindungen und widerstehen körperlicher Belastung besser. Kleinere Smd-Widerstände können sich lösen, wenn sich das Board biegt oder schüttelt. Wenn Ihr Gerät Vibrationen oder Bewegungen ausgesetzt ist, wählen Sie einen größeren SMD-Widerstand. Dies hilft, Risse zu vermeiden und hält Ihre Schaltung länger arbeiten. Berücksichtigen Sie immer die Größe und Platzierung jedes smd-Widerstands, um die Zuverlässigkeit zu verbessern.

SMD-Leitfaden zur Auswahl des Widerstands

Anwendungs kriterien

Sie müssen den SMD-Widerstand an Ihre Anwendung anpassen. Beginnen Sie mit dem Nachdenken über dieStrom versorgung Ihrer Schaltung benötigt. Wenn Sie mit Hochfrequenz anwendungen arbeiten, müssen Sie auf Leistung, Layout und Frequenz achten.SMD-Widerstands auswahl führungHilft Ihnen, Probleme mit Überhitzung oder Signal verlust zu vermeiden.

• Macht ist wichtig. Wählen Sie einen Widerstand, der den Strom und die Spannung in Ihrem Stromkreis verarbeiten kann.
• Anwendungen wie Smartphones oder Tablets benötigen kleine SMD-Widerstände, um Platz zu sparen.
• Hochfrequenz anwendungen erfordern SMD-Widerstände mit kurzen Stift längen. Dies reduziert elektro magnetische Störungen und hält Signale sauber.
• SMD-Widerstands anwendungen in empfindlichen Schaltungen profitieren von kompakten Konstruktionen. Kürzere Signal pfade verbessern die Leistung und Zuverlässigkeit.

Du solltest immerÜberprüfen Sie das DatenblattFür jeden SMD-Widerstand. Suchen Sie nach der Nennleistung und der empfohlenen Verwendung. Wenn Sie für Hoch geschwindigkeit-oder Hochfrequenz schaltungen entwerfen, wählen Sie SMD-Widerstände mit niedriger Induktivität und Kapazität. Dies hält Ihre Signale stark und stabil.

Tipp:Verwenden Sie für praktische Anwendungen größere SMD-Widerstände in Stromkreisen und kleinere in räumlich beschränkten Konstruktionen. Dieser Leitfaden hilft Ihnen, Kraft und Raum auszug leichen.

Größe Trade-Offs

Die Wahl der richtigen Größe für Ihren SMD-Widerstand wirkt sich auf Ihr gesamtes Design aus.Kleinere SMD-Widerstände sparen PlatzAber kann Probleme mit Hitze und Zuverlässigkeit verursachen. Größere Widerstände verarbeiten mehr Leistung, nehmen aber mehr Platz auf Ihrer Leiterplatte ein. Die SMD-Widerstands auswahl anleitung zeigt Ihnen, wie Sie diese Kompromisse ausgleichen können.

Sie müssen darüber nachdenken, wie sich Ihre Wahl auf die Montage und Herstellung auswirkt. Kleinere SMD-Widerstände können das Löten härter machen und das Risiko von Defekten erhöhen. Größere SMD-Widerstände sind einfacher zu platzieren, können jedoch Platz verschwenden.

"Der Sweet Spot liegt dort, wo die technischen Anforderungen der Produktions praktikabilität entsprechen."

Hier sind einige wichtige Punkte, die Sie bei Ihrer Auswahl beachten sollten:

• Übergroße Teile verschwenden Platz, während unter große Teile Feld ausfälle riskieren.
• Kunden, die systematische Bewertungs methoden verwenden, melden 29% weniger Redesign zyklen.
• Die Voiding-Raten erhöhen sich um 18%, wenn Pakete unter 0402 verwendet werden.

Wenn Sie Ihr Design optimieren möchten, befolgen Sie diese Best Practices:

Sie müssen platzsparende Bedürfnisse mit Power Handling und Stabilität in Einklang bringen. Beispiels weise funktionieren kleinere SMD-Widerstände in kompakten Geräten gut, haben jedoch möglicher weise niedrigere Nennleistungen und sind schwerer zu löten. Größere SMD-Widerstände sind einfacher zu handhaben und bieten eine bessere thermische Stabilität, nehmen jedoch mehr Platz ein.

• Die Auswahl der SMD-Widerstands größen umfasst das Gleichgewicht zwischen Leistungs handling, Zuverlässigkeit und Raume ffizienz.
• Kleinere Größen wie 0603 sind platzsparend, unterstützen jedoch möglicher weise keine Hoch leistungs anwendungen.
• Größere Größen wie 1206 sind für Anwendungen vorzuziehen, die eine höhere Leistung erfordern.

Das kompakte Design von SMD-Verpackungen ist entscheidend fürVerringerung der elektro magnetischen Störungen (EMI)Auf Leiterplatten. Kürzere Signal übertragungs pfade tragen zur Aufrechterhaltung der Signal integrität bei, insbesondere in Hochfrequenz anwendungen.

Wenn Sie dieser Anleitung folgen, können Sie Ihr PCB-Layout verbessern, die Zuverlässigkeit erhöhen und die Herstellungs kosten senken. Berücksichtigen Sie immer die praktischen Anwendungen und die Bedürfnisse Ihrer Schaltung, bevor Sie Ihre endgültige Auswahl treffen.

SMD-Platzierung und Design-Herausforderungen

Löt probleme

Wenn Sie mit arbeitenSmd Widerstands komponentenSie stehen vor einzigartigen Löt herausforderungen. Die geringe Größe erschwert die manuelle Platzierung. Sie brauchen ruhige Hände und gutes Werkzeug. Wenn Sie zu viel Löt mittel verwenden, besteht die Gefahr, dass Brücken zwischen den Pads entstehen. Zu wenig Lot kann schwache Gelenke verursachen. Automat isierte Maschinen helfen, aber Sie müssen auf Fehl ausrichtung prüfen. Hier sind einige häufige Probleme:

• Grabstein ung: Ein Ende hebt sich beim Löten vom Pad ab.
• Kalte Fugen: Lot schmilzt nicht vollständig, was zu schlechten Verbindungen führt.
• Löt brücken: Übers chüssiges Lot verbindet zwei Pads.

Tipp: Verwenden Sie eine Lupe, um jeden smd-Widerstand nach dem Löten zu überprüfen. Dies hilft Ihnen, Probleme frühzeitig zu fangen.

Thermisches Management

Hitze kann Ihren smd-Widerstand beschädigen, wenn Sie nicht gut planen. Sie müssen darüber nachdenken, wie sich Wärme vom Widerstand weg bewegt. Größere Pads helfen, Wärme zu verbreiten. Ein guter Luftstrom hält die Temperatur niedrig. Platziert man viele Widerstände dicht an dicht, baut sich Wärme auf. Sie sollten sie nach Möglichkeit ausräumen. Thermische Vias und Kupfer gieße helfen auch dabei, die Wärme zu entfernen. Hier ist eine einfache Tabelle, um thermische Management-Optionen zu zeigen:

Hinweis: Überprüfen Sie immer das Datenblatt auf die maximale Temperatur, die Ihr smd-Widerstand verarbeiten kann.

Qualitäts bedenken

Sie möchten, dass Ihre Schaltung von Dauer ist. Qualität ist wichtig, wenn Sie jeden smd Widerstand wählen und platzieren. Schlechtes Löten führt zu Rissen oder Korrosion. Wenn Sie die falsche Größe verwenden, riskieren Sie einen frühen Ausfall. Sie sollten Ihr Board nach der Montage testen.Automat isierte optische Inspektion (AOI)Findet fehlende oder falsch ausgerichtete Widerstände. Röntgen inspektions prüfungen auf versteckte Löt probleme. Sie können diese Methoden verwenden, um die Zuverlässigkeit zu verbessern:

1. Sichtprüfung auf offen sichtliche Mängel.
2. AOI für schnelle, genaue Kontrollen.
3. Röntgen für versteckte Probleme.

Denken Sie daran: Eine sorgfältige Platzierung und Inspektion hilft Ihnen, kostspielige Reparaturen zu vermeiden und Ihre Elektronik länger am Laufen zu halten.

---

Das Verständnis der Widerstands oberflächen montage größen hilft Ihnen, bessere elektronische Schaltungen zu entwerfen. Wenn Sie den richtigen SMD-Widerstand wählen, verbessern Sie Leistung, Zuverlässigkeit und Fertigungs fähigkeit. Sie vermeiden häufige Probleme wie Überhitzung oder schwache Verbindungen.

Bleiben Sie auf dem Laufenden über SMD-Standards und überprüfen Sie immer Datenblätter.
Lernen Sie weiter über elektronische Komponenten. Ihr Wissen wird Ihnen helfen, stärkere und effizientere Geräte zu bauen.🚀

FAQ

Was bedeutet der SMD-Widerstands größen code?

Sie sehen Codes wie 0603 oder 0805 auf SMD-Widerständen. Diese Zahlen zeigen die Länge und Breite in Hundertstel Zoll. Zum Beispiel bedeutet 0603 0,06 Zoll lang und 0,03 Zoll breit.

Kann ich einen größeren SMD-Widerstand durch einen kleineren ersetzen?

Sie sollten keinen größeren Widerstand gegen einen kleineren austauschen, ohne die Nennleistung zu überprüfen. Kleinere Widerstände verarbeiten weniger Wärme und Strom. Die Verwendung der falschen Größe kann zu Überhitzung oder Versagen führen.

Warum sind SMD-Widerstände in integrierten Schaltkreisen wichtig?

SMD-Widerstände helfen, Strom und Spannung zu steuernIntegrierte Schaltungen. Sie halten Signale stabil und schützen empfindliche Teile. Die Wahl der richtigen Größe verbessert die Leistung und Zuverlässigkeit Ihrer elektronischen Geräte.

Wie lese ich den Wert auf einem winzigen SMD-Widerstand?

Sie können eine Lupe verwenden, um die Zahlen zu sehen. Der Code verwendet oft drei oder vier Ziffern. Die ersten Zahlen zeigen den Wert und die letzte Ziffer gibt an, wie viele Nullen hinzugefügt werden sollen.

Welche Probleme können auftreten, wenn ich die falsche SMD-Widerstands größe aus wähle?

Wenn Sie die falsche Größe wählen, können Überhitzung, schwache Lötstellen oder sogar Stromkreis fehler auftreten. Immer passen Sie die Widerstands größe an die Bedürfnisse Ihrer Schaltung an, um die besten Ergebnisse zu erzielen.
