Vous devez suivre les étapes soigneuses de garantie de la qualité en faisant la carte PCB de contrôleur pour des usines. Tout d'abord, vérifiez la conception et regardez toutes les pièces pour les problèmes. Regardez chaque PCB pour voir s'il peut être bien soudé. Utilisez des machines pour trouver les problèmes tôt. Surveillez attentivement le processus et vérifiez souvent vos fournisseurs. Cela vous aide à garder votre travail très bon. Ces étapes rendent les mauvaises parties et les erreurs moins probables. De ce fait, vous obtenez moins d'échecs et un meilleur contrôle.Les chiffres montrent que les choses se sont vraiment améliorées:

Une façon étape par étape de faire l'assurance de la qualité garantit que chaque PCB et son fonctionnement répondent aux règles strictes de l'usine.

Les clés à emporter

• Commencez les contrôles de qualité en examinant la conception et les pièces du PCB tôt. Cela aide à trouver des problèmes avant de fabriquer le produit.

• Vérifiez souvent toutes les pièces et les fournisseurs pour empêcher les mauvaises pièces d'entrer. Cela contribue également à améliorer la qualité.

• Utilisez des machines comme AOI et X-ray pendantAssemblée. Ces machines aident à trouver des erreurs rapides et à réduire les erreurs.

• Testez chaque PCB après l'avoir mis ensemble. Utilisez les tests de travail et d'environnement pour vous assurer que cela fonctionne bien dans la vie réelle.

• Conservez de bons enregistrements et utilisez l'analyse des causes profondes pour résoudre rapidement les problèmes. Cela vous aide à améliorer votre processus.

QA pré-assemblage

Vérification de la conception

Vous commencez par vérifier la conception et la disposition de la carte de circuit imprimé. Cela garantit que la carte PCB fonctionnera dans des conditions d'usine difficiles. Vous utilisez des tests, des mesures et des contrôles pour voir si la conception est correcte. Vous regardezDégagement, largeur de trace, et espacementPour garder les signaux en sécurité. Vous vérifiez où les vias et les pièces sont placés pour aider la chaleur à se déplacer et à circuler les signaux. Vous regardez également comment la chaleur est gérée et suivez les règles EMC/EMI. Vous vous assurez que la carte PCB peut être faite facilement. Vous utilisezNormes IPC et faire des tests de stressPour voir si le pcb peut durer dans la vraie vie. Vous planifiez ces vérifications tôt pour trouver des problèmes avant le début de la construction.

Conseil: essayez les premières planches pour vérifier votre conception. Cela montre si le processus et les pièces fonctionnent pour vous.

Inspection des composants

Vous devez regarder toutes les pièces avant de faire le circuit imprimé. Le contrôle qualité entrant vérifie chaque pièce pour les problèmes, les bonnes valeurs et les étiquettes correctes. Vous utilisez vos yeux, des outils, et parfois des rayons X ou des tests électriques. Vous vous assurez que chaque pièce correspond à votre conception et mise en page. Vous recherchez des dommages, de mauvaises marques ou une mauvaise soudure. Cette étape permet de garder les mauvaises pièces hors de la construction. Vous vérifiez également que les pièces respectent toutes les règles de fabrication et de durabilité.

• Vérifiez pour:

  • Numéros de pièce de droite et valeurs

  • Aucun dommage que vous pouvez voir

  • Bonne capacité de soudure

  • Emballage correct

Audits des fournisseurs

Vous avez besoin de bons fournisseurs pour la fabrication de circuits imprimés lisses. Vous vérifiez les fournisseurs pour voir comment ils font les choses et maintenir la qualité. Vous recherchez des risques et des moyens de vous améliorer. Vous utilisezCartes de pointage pour suivre les mauvaises piècesEt à quelle vitesse ils règlent les problèmes. Vous demandez des correctifs lorsque vous trouvez des problèmes. Vous utilisez des contrôles comme la vérification des statistiques et des contrôles en cours de processus. Ces étapes vous aident à trouver les mauvaises pièces tôt et à bien faire fonctionner les choses. Au fil du temps, la vérification des fournisseurs vous donne de meilleures pièces, moins de problèmes et une carte PCB plus solide.

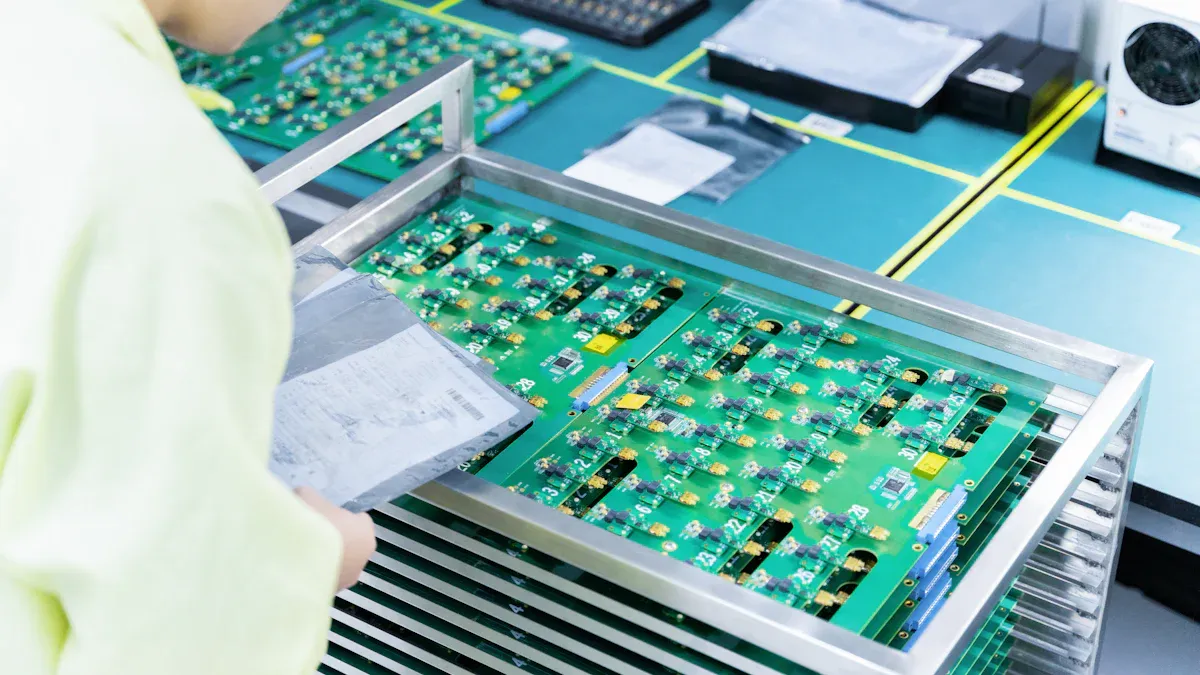

Processus d'assemblage de PCB QA

Essai de Solderability

Vous commencez par vérifier si les plots et les fils peuvent être soudés. L'essai de Solderability montre si les surfaces colleront ensemble bien. Cette étape aide à arrêter les joints froids et les connexions faibles. Si vous l'ignorez, vous pourriez avoir des défauts qui causent des échecs. Vous testez les échantillons de chaque lot avant de passer à autre chose. Cela garantit qu'une mauvaise soudure n'arrête pas le processus d'assemblage.

Astuce:Toujours tester de nouveaux lots de composants pour la soudabilité. Cela maintient votre processus de fabrication de circuits imprimés stable et réduit les retravailler.

Inspection de la pâte à souder

L'inspection de pâte de soudure (SPI) est très importante dansAssemblée de carte PCBProcessus. Les machines SPI vérifient la quantité, la hauteur, la surface et le placement de la pâte à souder.La plupart des défauts de SMT se produisent en raison de la mauvaise impression de pâte de soudure. Trouver ces problèmes tôt empêche les mauvaises planches d'avancer. SPI économise du temps et de l'argent en réduisant les réparations et en accélérant la production. Vous avez besoin de cette étape pour l'assemblage moderne, en particulier avec des pièces minuscules.

Voici un tableau montrant les repères de l'industrie pour SPI:

Vous utilisez ces numéros pour garder votre processus de fabrication de circuits imprimés sous contrôle. Cette étape permet de s'assurer que votre processus d'assemblage respecte les règles de qualité.

Inspection en cours de fabrication

Vous devez vérifier votre carte PCB à chaque étape de l'assemblage. L'inspection en cours de fabrication utilise des machines comme AOI et les systèmes à rayons X. AOI recherche des pièces manquantes, erronées ou mal placées. X-ray trouve des problèmes cachés sous les puces et à l'intérieur des joints de soudure. Ces outils vous aident à détecter les problèmes avant qu'ils ne s'aggravent.

Les données montrent que l'utilisation de l'inspection après la pâte, le placement et la soudure gouttesTaux de défauts de 79 ppm à 15 ppmDans un mois. Les taux de réussite peuvent aller de moins de 40% à plus de 80% lorsque vous utilisez l'analyse des causes profondes avec des données d'inspection. Cela prouve que l'inspection en cours de fabrication est un excellent moyen d'améliorer la qualité et de réduire les défauts dans votre processus d'assemblage.

Surveillance des processus

Vous devez surveiller le processus de fabrication de votre carte de circuit imprimé au fur et à mesure. Utilisations de surveillance de processusCapteursCaméras et logiciels pour suivre chaque étape. Vous collectez des données sur la température, la pression et l'utilisation des matériaux. Les machines Pick-and-Place aident à placer les pièces au bon endroit.Les caméras AOI et AI trouvent des défautsComme des ponts de soudure et des pièces manquantes. Les systèmes de rétroaction en boucle fermée modifient les paramètres en fonction deCapteurDonnées.

• Principales mesures de surveillance des processus:

  • Calibrez l'équipement et faites l'entretien régulier.

  • Utilisez SPC pour observer les tendances et trouver des problèmes.

  • Suivez le rendement, les taux de défauts et les temps de cycle avec des données en temps réel.

  • Contrôlez la température, l'humidité et l'électricité statique pour arrêter les changements de processus.

  • Suivez les SOP et faites des contrôles de qualité réguliers.

Les outils d'IA peuvent même deviner quand une machine pourrait casser, de sorte que vous pouvez la réparer avant qu'elle n'arrête votre processus de fabrication de carte de circuit imprimé. Regarder en temps réel vous permet de résoudre les problèmes rapidement, en gardant votre processus d'assemblage lisse et votre qualité PCB élevée.

Contrôle de la qualité dans l'assemblage de PCB

Inspection optique automatisée (AOI)

L'inspection optique automatique vous aide à trouver rapidement les problèmes. AOI utilise des caméras spéciales et un logiciel intelligent pour vérifier chaque carte PCB. Il cherche les parties manquantes, fausses ou mauvaises. Ces machines fonctionnent beaucoup plus vite que les gens. AOI peut vérifier des centaines de tableaux toutes les heures. Les gens ne peuvent vérifier que quelques dizaines de tableaux pendant ce temps. AOI ne se fatigue pas, donc cela fonctionne toujours de la même manière.

AOI est facile à configurer et à changer pour de nouveaux designs. Il recueille des données pour vous aider à améliorer votre processus. L'utilisation d'AOI avec d'autres outils peut vous aider à trouver presque tous les défauts. Cela maintient votre assemblage de carte PCB fort et fonctionne bien.

Astuce:Utilisez AOI après l'impression de pâte à souder et après avoir placé des pièces. Cela vous aide à attraper la plupart des problèmes avant la dernière étape.

Inspection par rayons X

L'inspection aux rayons X vous permet de voir l'intérieur de votre pcb. Vous l'utilisez pour trouver des problèmes que vous ne pouvez pas voir avec vos yeux. Il vérifie les bulles, les endroits vides et les mauvais joints de soudure sous des pièces comme les BGAs et les CSP. La radiographie est la seule façon de regarder à l'intérieur de ces endroits cachés sans casser la planche. Vous pouvez mesurer les points vides et vérifier la quantité de soudure présente.

• Inline 3D X-ray inspection (AXI) vous aide:

  • Trouvez et mesurez les points vides dans les joints de soudure.

  • Vérifiez les LED et autres pièces cachées.

  • Utilisez un logiciel pour déterminer les tailles de points vides et comparer les pâtes à souder.

  • Suivez les règles IPC pour les limites de spot vide, comme la règle des 25%.

  • Obtenez des images claires et des vues 3D pour réduire les erreurs.

  • Connectez les données AXI avec AOI et SPI pour un meilleur contrôle.

  • Étudiez beaucoup de données pour trouver des modèles et améliorer votre processus.

L'inspection aux rayons X vous aide à vous assurer que votre pcb répond aux règles de qualité strictes. Vous pouvez trouver et résoudre les problèmes avant qu'ils ne causent de plus gros échecs.

Essais électriques

Vous devez tester chaque pcb pour vous assurer qu'il fonctionne correctement. Les tests électriques recherchent des shorts, des points ouverts, des pièces manquantes et des connexions erronées. Vous utilisez différents tests en fonction du nombre de planches que vous faites.

Les tests en circuit sont les meilleurs pour rendre beaucoup de cartes rapides. Il vérifie chaque partie et connexion très bien. Les tests de sonde volante sont bons pour les petits lots ou les nouvelles conceptions. Les deux tests vous aident à trouver rapidement les problèmes et à sécuriser votre processus.

Inspection de surface et microscopique

Vous terminez en regardant de près la surface et les petites parties de votre carte PCB. Cette étape vous aide à trouver de très petits problèmes que d'autres tests pourraient manquer. Vous utilisez des loupes, des microscopes et des caméras pour vérifier les joints de soudure et les fils. Vous recherchez des fissures, des ponts et d'autres petits problèmes.

Ces méthodes vous aident à trouver plus de problèmes et à les résoudre rapidement. Vous pouvez garder votre processus d'assemblage en douceur. L'inspection de surface et microscopique donne à votre pcb une couche de sécurité supplémentaire.

Étapes d'assurance de la qualité post-assemblage

Test fonctionnel

Vous devez vous assurer que chaque pcb fonctionne comme conçu. Vous le faites en exécutant un test de fonction sur chaque carte. Ce test vérifie si la carte PCB peut effectuer son travail principal dans des conditions réelles. Vous connectez la carte PCB à un système de test qui simule son fonctionnement sur le terrain. Le test de fonction recherche des problèmes tels que des signaux erronés, des sorties manquantes ou une réponse lente. Les tests fonctionnels peuventRéduire le taux d'échec d'un facteur 100, le faisant tomber de 0,03% à 0,0003%. Vous voyez aussi un30% de réduction des défaillances sur le terrain et peut trouver jusqu'à 70% des problèmes de performance possibles. Ces résultats montrent que les tests de fonctionnement sont essentiels pour rendre votre produit fiable.

Essais environnementaux

Vous voulez que votre pcb dure dans les endroits difficiles. Les tests environnementaux soumettent la carte PCB à la chaleur, au froid, aux vibrations et à l'humidité. Vous utilisez des chambres pour changer la température et l'humidité. Vous secouez la carte PCB pour voir si elle peut manipuler le mouvement. Ce test vous aide à trouver les points faibles qui pourraient causer des échecs plus tard. Si la carte PCB passe, vous savez qu'elle peut survivre dans les usines, à l'extérieur ou dans d'autres endroits difficiles. Vous gardez votre produit sûr et fort en utilisant ces tests.

Inspection visuelle finale

Avant d'expédier, vous regardez chaque pcb une fois de plus. Vous utilisez vos yeux et vos outils pour vérifier les rayures, les broches pliées ou les étiquettes manquantes. Assurez-vous que le tableau a l'air propre et correspond à vos normes. Cette étape vous aide à détecter les petits problèmes que les machines pourraient manquer. Vous pouvez utiliser une liste de contrôle pour vous assurer de ne rien sauter. Une vérification finale minutieuse garde vos clients heureux et votre marque forte.

Documentation et traçabilité

Vous gardez des enregistrements détaillés pour chaque pcb que vous faites. Une bonne documentation vous aide à suivre chaque partie et étape. Vous utilisez unNomenclature (BOM) qui répertorie toutes les pièces, les numéros et les options de sauvegarde. La nomenclature montre également l'état de la pièce, les évaluations et les marques de sécurité. Les outils de nomenclature avancés vous permettent de comparer les versions et de voir où chaque partie est utilisée. Vous liez votre nomenclature aux données de la chaîne d'approvisionnement pour des mises à jour en temps réel sur les pièces et les prix.

• VousVérifier les matériaux entrants pour les spécifications clés comme l'épaisseur et la taille.

• Vous suivez chaque lot de matériel avec des certificats et des notes de stockage.

• Vous utilisez des diagrammes de contrôle de processus pour surveiller les changements dans la fabrication de la carte PCB.

• Vous conservez des enregistrements pour les étapes de gravure, de placage et de perçage.

Ces enregistrements vous aident à trouver des problèmes rapidement et à prouver que vous respecez les règles. Une bonne traçabilité signifie que vous pouvez résoudre les problèmes rapidement et maintenir une qualité élevée.

Amélioration continue de la qualité

Analyse des causes profondes

Vous devez savoir pourquoi les problèmes se produisent dans l'assemblage de pcb. L'analyse des causes profondes vous aide à empêcher les mêmes problèmes de revenir.Tout d'abord, vous collectez des informations sur le défaut. Ensuite, vous faites une liste de toutes les raisons possibles du problème. Vous regardez comment chaque raison pourrait causer le problème. Vous testez vos idées pour voir laquelle est la bonne. Après cela, vous corrigez le problème et vérifiez si votre correctif fonctionne.

Des outils comme les diagrammes de Pareto et les diagrammes en arête de poisson facilitent cette étape. Ces outils vous aident à voir quels problèmes se produisent le plus souvent. Vous pouvez vous concentrer sur la résolution des plus gros problèmes en premier.

Le tableau ci-dessous montre comment l'analyse des causes profondes peut améliorer la qualité:

Lorsque vous utilisez cette méthode, vous obtenez moins de problèmes de répétition et plus de bonnes planches.

Actions correctives

Une fois que vous connaissez la cause profonde, vous devez agir rapidement. Vous corrigez le problème pour que cela ne se reproduise plus. Vous pouvez modifier une étape, mettre à jour une machine ou utiliser un nouvel élément. Vérifiez toujours si votre solution fonctionne en regardant les résultats au fil du temps.

• Étapes pour une bonne action corrective:

  1. Notez le problème et ce que vous avez fait pour le résoudre.

  2. Enseignez à votre équipe la nouvelle façon de faire les choses.

  3. Regardez pour voir si le problème revient.

  4. Faites plus de changements si vous en avez besoin.

Agir rapidement permet à votre chaîne de montage pcb de bien fonctionner. Cela aide également vos clients à faire confiance à votre travail.

Formation et optimisation

Vous gardez votre équipe prête en les entraînant souvent.La formation croisée permet aux travailleurs de s'entraider, ce qui réduit les temps d'arrêt de 25%. Des ateliers pratiques aident les gens à acquérir de véritables compétences. L'apprentissage en ligne aide tout le monde à rester à jour. Lorsque vous entraînez votre équipe, vous obtenez moins d'erreurs et de meilleurs conseils d'administration.

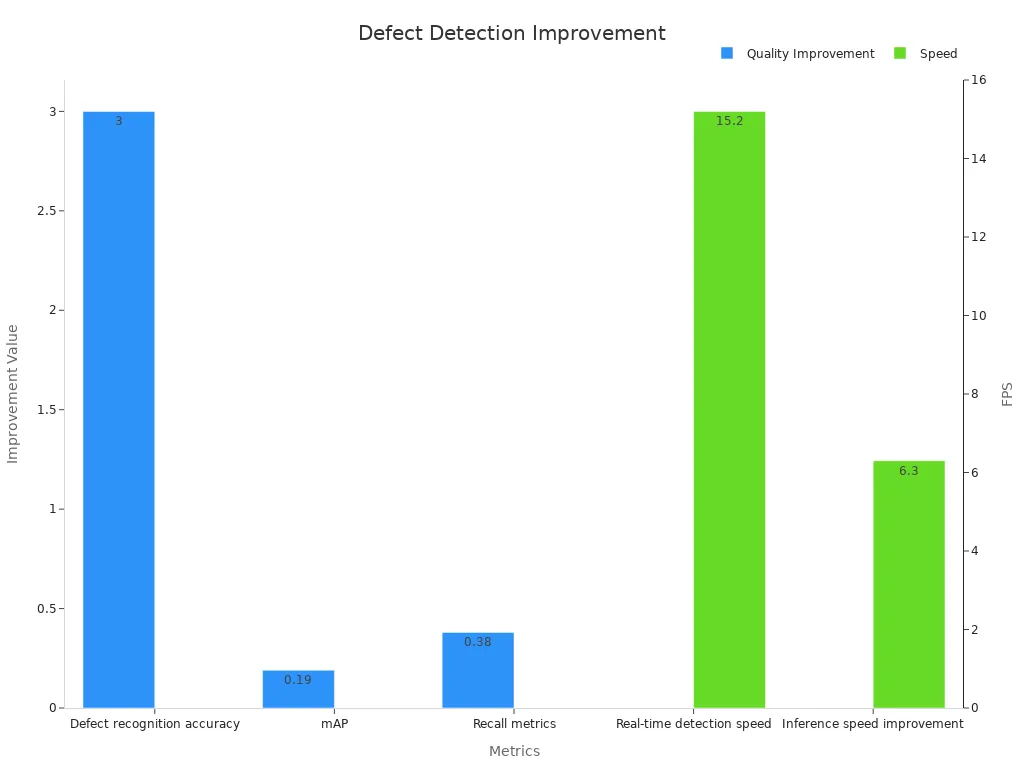

Vous améliorez également votre processus en réglant les machines et en utilisant des outils d'IA. Par exemple,Changer les systèmes de vision vous aide à trouver les défauts plus rapidement et avec plus de précision. Les entreprises qui utilisent l'IA pour l'inspection trouvent plus de défauts que les gens. Ces étapes vous aident à garder votre processus d'assemblage pcb solide et fiable.

Vous avez appris que chaque étape de l'assurance de la qualité aide l'assemblage de votre contrôleur PCB. Des étapes telles que les contrôles de conception, l'inspection des pièces, les contrôles des fournisseurs, l'observation des processus et les tests finaux protègent tous votre travail. Un bon processus de QA arrête des échecs et maintient vos produits fonctionnant bien dans les endroits durs.

• Si vous suivez ces étapes, vous:

  • Avoir moins de défauts

  • Faites durer vos produits plus longtemps

  • Respecter les règles importantes de l'industrie

Rappelez-vous: essayez toujours de vous améliorer et utilisez une QA forte. Cela maintient votre processus d'assemblage bon et vos clients heureux.

FAQ

Quelle est l'étape d'assurance qualité la plus importante pour l'assemblage de PCB contrôleur?

Vous devez d'abord vous concentrer sur la vérification de la conception. Cette étape vous aide à détecter les erreurs avant la production. Les contrôles précoces permettent d'économiser du temps et de l'argent. Vous construisez une base solide pour toutes les autres étapes de qualité.

À quelle fréquence devriez-vous auditer vos fournisseurs de PCB?

Vous devriez vérifier les fournisseurs au moins une fois par an. Des audits plus fréquents vous aident à saisir les problèmes tôt. Des contrôles réguliers maintiennent la solidité et la fiabilité de votre chaîne d'approvisionnement.

Pourquoi avez-vous besoin à la fois de l'inspection AOI et des rayons X?

AOI trouve rapidement les défauts visibles. L'inspection aux rayons X regarde à l'intérieur du tableau pour détecter les problèmes cachés. L'utilisation des deux méthodes vous donne une vue complète de la qualité.

Comment les essais environnementaux améliorent-ils la fiabilité des BPC?

Les tests environnementaux exposent votre PCB à la chaleur, au froid et aux vibrations. Vous voyez comment la planche se comporte dans des conditions difficiles. Cette étape vous aide à trouver les points faibles avant l'expédition.

Quels enregistrements devez-vous conserver pour la traçabilité?

Vous devez conserver les nomenclatures, les journaux d'inspection et les diagrammes de contrôle des processus. Ces enregistrements vous aident à suivre chaque partie et étape. Une bonne traçabilité vous permet de résoudre rapidement les problèmes.
