Le panneau PCBAssembléeProcessus transforme une carte de circuit imprimé nu en un dispositif électronique de travail. Vous commencez par appliquer de la pâte à souder, puis placez les composants sur la carte. Ensuite, l'assemblage passe à la soudure, à l'inspection et aux tests. La précision et la qualité sont importantes à chaque étape.Récents rappels de l'industrieMontrent que des erreurs dans le processus peuvent entraîner des risques pour la sécurité et des coûts élevés. Les machines automatisées et les méthodes manuelles jouent un rôle, mais l'automatisation maintenantPlace les composants plus rapidementEt détecte les défauts de manière plus fiable. Des normes strictes aident à garantir que chaque carte de circuit imprimé répond à des besoins de haute qualité et de performance.

Les clés à emporter

• DébutAssemblée de carte PCBAvec l'application précise de pâte de soudure pour assurer les connexions fortes et fiables.

• Utilisez des machines automatisées et des travailleurs qualifiés pour un placement et une soudure rapides et précis des composants.

• Choisissez la bonne méthode de soudage-refusion pour les petites pièces, vague pour les composants à trous traversants et sélective pour les cartes mixtes-pour améliorer la qualité.

• Inspectez chaque planche à l'aide d'AOI, de rayons X et de contrôles visuels pour détecter rapidement les défauts et maintenir des normes élevées.

• Prévenez les défauts courants tels que les ponts de soudure et les joints froids en suivant les meilleures pratiques et en testant régulièrement tout au long du processus.

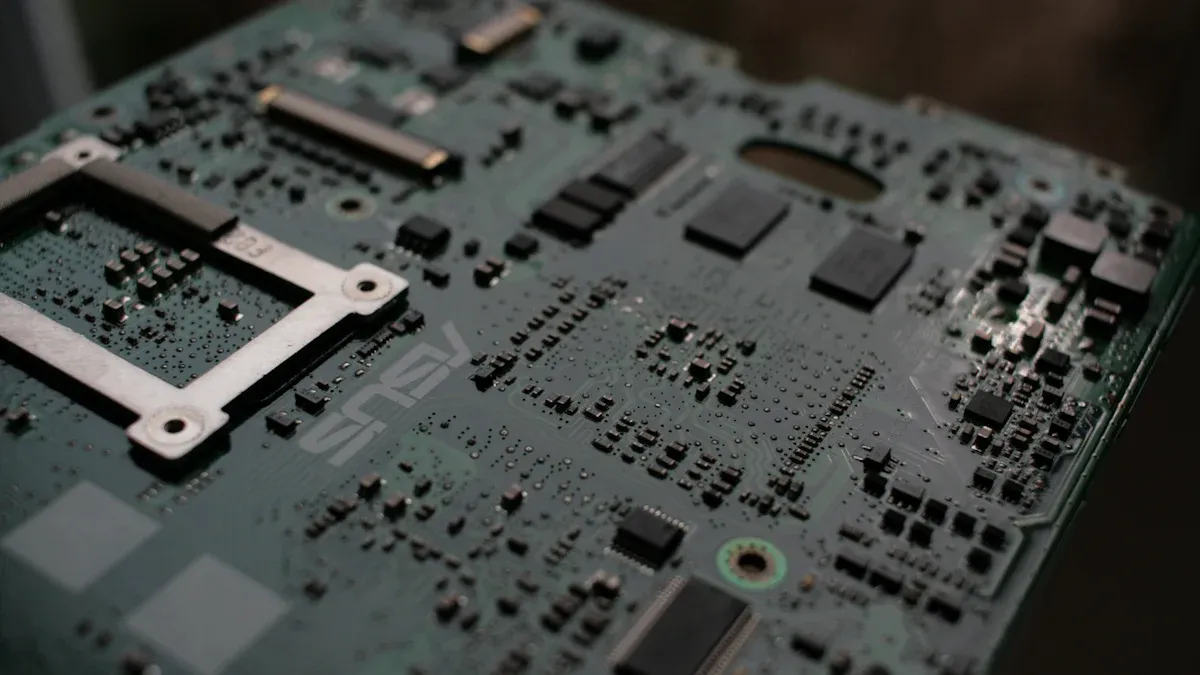

Étapes d'Assemblée de panneau de carte PCB

Application de pâte à souder

Vous commencez le processus d'assemblage de pcb avec l'impression de pâte à souder. Cette étape place de petites quantités de pâte à braser sur les plots de la carte de circuit imprimé. ÀNOVAPCBA, vous travaillez avec des partenaires qui ont fourni une qualité constante depuis plus de dix ans. Vous utilisez des contrôles avancés pour vous assurer que chaque dépôt est précis. Une bonne application de pâte à souder est essentielle pour le reste du processus d'assemblage de la carte PCB.

Vous pouvez vérifier la qualité de l'impression de la pâte à souder en examinant plusieurs points clés:

• Imprimer et mettre en pause les donnéesMontrer comment bien les transferts de pâte au fil du temps.

• Vous mesurezVolume de pâte à souderEt couverture de secteur pour éviter les joints faibles ou le pontage.

• Vous vérifiez l'uniformité de la hauteur et de la forme de chaque dépôt.

• Vous utilisez des systèmes d'inspection 3D pour repérer rapidement les problèmes.

Vous aussiStocker la pâte à souder dans des endroits fraisEt le réchauffer avant utilisation. Vous nettoyez souvent les pochoirs pour maintenir le processus stable. Ces étapes vous aident à garder le processus d'assemblage pcb fiable.

Placement des composants

Ensuite, vous passez au placement des composants. Vous utilisez à la fois des machines et des travailleurs qualifiés pour mettre chaque partie sur la carte de circuit imprimé. NOVA PCBA utilise une chaîne d'approvisionnement solide pour s'assurer que chaque pièce est réelle et de haute qualité. Les machines pick-and-place automatisées fonctionnent rapidement pour les gros travaux. Pour les projets spéciaux, vous pouvez placer certaines pièces à la main. Cette étape transforme la carte PCB nue en un circuit réel.

Soudure

Après avoir placé les composants, vous commencez l'étape de soudure. Chez NOVA PCBA, vous travaillez avec des ingénieurs issus de grandes entreprises et d'usines de confiance. Vous utilisez des méthodes de soudure automatisées et manuelles. Cette partie du processus d'assemblage de la carte PCB relie chaque partie à la carte. Une bonne soudure vous donne de fortes connexions électriques et mécaniques. Une soudure soigneuse vous aide à éviter les défauts et à maintenir le bon fonctionnement de la carte de circuit imprimé.

Astuce: Vérifiez toujours vos joints de soudure pour la douceur et la brillance. Les joints ternes ou fissurés peuvent causer des problèmes plus tard.

Le processus d'assemblage de la carte PCB change une simple carte PCB en un appareil électronique fonctionnel. Chaque étape s'appuie sur la dernière et votre attention portée à la qualité garantit un résultat fiable.

Méthodes de processus d'assemblage de PCB

Technologie de montage en surface (SMT)

Vous utilisez la technologie de montage en surface (SMT) dans le processus d'assemblage de la carte PCB lorsque vous voulez de la vitesse et de la précision. SMT place les composants directement sur la surface de la carte de circuit imprimé. Les machines automatisées peuvent placer jusqu'à120 000 pièces par heure. Ces machines atteignent l'exactitude de placement aussi bien que ± 0.015mm. Cela vous permet d'utiliser de très petits composants et d'adapter plus sur chaque pcb. SMT vous aide également à réduire les erreurs. Vous pouvez suivre la qualité avec des données en temps réel et repérer les problèmes rapidement. SMT prend en charge la production 24/7, de sorte que vous pouvez garder le processus d'assemblage en mouvement sans pauses. Vous économisez également de l'argent parce que vous avez besoin de moins de retravailler et moins de réclamations de garantie.

• Avantages SMT:

  • Placement haute vitesse

  • Poignées de minuscules composants

  • Réduit les défauts

  • Soutient la production à grande échelle

Astuce: Utilisez SMT pour les produits qui doivent être petits, rapides et fiables.

Technologie d'À Travers-Trou (THT)

La technologie Through-Hole (THT) est une autre méthode que vous utilisez dans le processus d'assemblage de pcb. Vous insérez des fils de composants à travers les trous dans la carte de circuit imprimé et les souder de l'autre côté. THT vous donne des liens mécaniques forts. Cela en fait un bon choix pour les pièces qui subissent des contraintes, comme les connecteurs ou les composants lourds. THT a souvent besoin de plus de travail manuel, donc cela prend plus de temps que SMT. Vous pouvez utiliser THT lorsque vous voulez une résistance supplémentaire ou lorsque la conception ne permet pas de montage en surface.

• Avantages de THT:

  • Des liens physiques forts

  • Bon pour les pièces à fort stress

  • Utile pour certains composants spéciaux

Technologie mixte

Parfois, vous avez besoin de SMT et de THT dans le même processus d'assemblage de carte PCB.Technologie mixteVous permet de combiner les meilleures fonctionnalités de chaque méthode. Vous utilisez SMT pour la plupart des pièces pour garder la carte de circuit imprimé petite et efficace. Vous utilisez THT pour les pièces qui ont besoin de force supplémentaire. Cette approche vous aide à construire des appareils complexes qui ont besoin à la fois de hautes performances et de durabilité. La technologie mixte soutient également la croissance du marché en vous permettant de concevoir des produits polyvalents.

Vous pouvez voir que le processus d'assemblage de PCB devient plus flexible avec la technologie mixte. Vous obtenez la vitesse et la densité de SMT et la force de THT. Cette combinaison vous aide à répondre à différents besoins de conception et à améliorer la qualité globale de votre assemblage.

Techniques de soudure

La soudure crée des connexions électriques et mécaniques sur votre carte de circuit imprimé. Vous choisissez la bonne méthode de soudure basée sur le type de composants et les besoins de votre processus d'assemblage pcb. Chaque technique offre des avantages uniques pour différentes applications d'assemblage.

Soudure de refusion

Vous utilisezSoudure de refusionLe plus souvent pour la technologie de montage en surface (SMT) dans le processus d'assemblage pcb. Dans ce processus, vous appliquez d'abord de la pâte à souder sur les pastilles de votre carte PCB. Ensuite, vous placez les composants et chauffez la carte dans un four contrôlé. La soudure fond et forme des joints solides. La soudure par refusion fonctionne bien pour les cartes à haute densité et les petites pièces.

Remarque: Les fours de refusion utilisent des profils de température précis pour éviter d'endommager les composants sensibles.

Des études statistiques montrent que la soudure par refusion vous donne des résultats cohérents. Par exemple:

• Les ingénieurs utilisent la modélisation par éléments finis pour prédire la température et la résistance des joints.

• Contrôles d'imagerie par rayons X pour les vides et les défauts dans les joints de soudure.

• Les modifications apportées à la pâte à souder ou aux réglages du four en fonction des données peuvent réduire les défauts et améliorer la fiabilité.

Soudure de vague

La soudure de vague est la meilleure pour les composants d'à travers-trou dans votre processus d'assemblage de carte PCB. Vous passez la carte de circuit imprimé sur une vague de soudure fondue. La soudure s'écoule dans les trous et relie les fils. Cette méthode vous donne des liaisons mécaniques fortes, qui sont importantes pour les connecteurs et les pièces lourdes.

Vous pouvez ajuster la température et la vitesse pour obtenir les meilleurs résultats. L'azote aide à prévenir l'oxydation et à garder vos joints de soudure propres.

Soudure sélective

La soudure sélective vous aide à travailler avec des cartes complexes qui mélangent SMT et pièces à trous traversants. Vous utilisez cette méthode lorsque vous devez souder uniquement certaines zones de la carte PCB. Les mini vagues de soudure ou les becs de goutte-jet appliquent la soudure avec la haute précision.

• Vous contrôlez les profils de température pour protéger les pièces sensibles.

• Blanketing d'azoteEmpêche l'oxydation.

• Vous utilisezSurveillance en temps réelPour maintenir le processus stable.

• Le brasage sélectif réduit les déchets et les contraintes thermiques.

Cette technique vous permet de créer des connexions complexes sans endommager les autres composants. Vous pouvez également retravailler uniquement les zones qui nécessitent une fixation, ce qui permet d'économiser du temps et des matériaux.

Astuce: adaptez toujours votre méthode de soudage à vos besoins d'assemblage pour une qualité et une fiabilité optimales.

Inspection des PCB

Vous devez vérifier chaque pcb après le processus d'assemblage principal pcb. L'inspection vous aide à trouver rapidement les problèmes et à maintenir la qualité élevée. Vous utilisez différentes méthodes d'inspection pour vous assurer que chaque carte PCB répond à des normes strictes.

Inspection optique automatisée (AOI)

L'inspection optique automatisée, ou AOI, utilise des caméras et un logiciel intelligent pour scanner votre carte PCB à la recherche de défauts. Les systèmes AOI fonctionnent beaucoup plus rapidement que les gens et ne se fatiguent jamais. Vous pouvez repérer de minuscules défauts, même aussi petits que0,01 mm²Difficile à voir pour l'œil humain. AOI utiliseCaméras haute définition et éclairage spécialPour attraper des questions comme les pièces manquantes, la polarité fausse, ou les ponts de soudure. Les modèles d'apprentissage automatique dans les systèmes AOI peuvent atteindre jusqu'àPrécision 99%Pour certains défauts, tels que des erreurs de polarité. Cette grande précision signifie que vous obtenez moins de fausses alarmes et moins de temps perdu. AOI maintient également la qualité de l'inspection stable, tandis que les inspecteurs humains peuvent manquer des choses s'ils sont fatigués. Vous pouvez voir la différence dans ce tableau:

AOI vous aide à détecter les problèmes tôt, à réduire les retravailler et à améliorer la qualité globale du produit.

Inspection par rayons X

Vous utilisez l'inspection aux rayons X lorsque vous avez besoin de voir l'intérieur de votre pcb. Cette méthode trouve des problèmes cachés comme des vides, des fissures ou de mauvais joints de soudure que vous ne pouvez pas voir de l'extérieur. L'inspection par rayons X utilise à la fois l'imagerie 2D et 3D. AvecScans 3D CT, Vous pouvez regarder l'intérieur de l'assemblage en détail. L'inspection aux rayons X fonctionne rapidement et n'endommage pas votre carte PCB. Vous pouvez vérifier des pièces commeBGAs et QFNsQui ont des connexions cachées. Ce processus vous aide à prévenir les défaillances et à maintenir une qualité d'assemblage élevée.

Inspection visuelle

L'inspection visuelle signifie que vous ou un travailleur qualifié regardez la carte PCB avec vos yeux ou une loupe. Vous recherchez des problèmes évidents, tels que des pièces manquantes, un mauvais placement ou des joints de soudure médiocres. L'inspection visuelle fonctionne mieux pour les panneaux simples ou comme vérification finale après d'autres tests. Vous devriez utiliser l'inspection visuelle avec AOI et rayons X pour vous assurer que vous ne manquez aucun défaut. Cette étape ajoute une autre couche de contrôle de la qualité à votre processus d'assemblage pcb.

Test fonctionnel

Essai en circuit

Vous utilisez In-Circuit Testing (ICT) pour vérifier chaque partie de votre carte PCB après le processus d'assemblage principal de la carte PCB. Les TIC vous aident à trouver les problèmes tôt en mesurant les valeurs électriques à des points de test spéciaux. Vous pouvez repérer des problèmes comme des circuits ouverts, des courts-circuits ou de mauvaises pièces. ICT fonctionne rapidement et vous donne des résultats clairs de réussite ou d'échec pour chaque conseil d'administration.

• Les TIC mesurent la tension, la résistance et la capacité aux points de test.

• Vous définissez des règles de réussite/échec pour décider si chaque partie fonctionne comme il se doit.

• Les rapports de test montrent des problèmes tels que des circuits ouverts, des courts-circuits, un mauvais placement, des joints de soudure faibles ou des pièces avec une valeur incorrecte.

• Les données de ces tests vous indiquent dans quelle mesure ICT trouve des erreurs dans votre pcb.

Les TIC couvrent de nombreux types de défauts. Vous obtenez des résultats rapides et précis. Un bon contact et un entretien régulier des broches de test vous aident à obtenir les meilleurs résultats. Si vous gardez votre système TIC en bon état, vous pouvez faire confiance aux données et améliorer votre processus d'assemblage de carte PCB.

Astuce: Vérifiez toujours l'usure de vos broches de test. Les goupilles propres te donnent des résultats d'essai plus fiables.

Test fonctionnel

Après les TIC, vous passez aux tests fonctionnels. Cette étape vérifie si votre pcb fonctionne comme il se doit dans la vie réelle. Vous exécutez la planche dans des conditions normales etMesurer des choses comme la tension, le courant et la fréquence. Vous voyez si la carte PCB répond à tous les besoins de conception.

• Les tests fonctionnels simulent une utilisation réelle et vérifient si la carte PCB fait son travail.

• Vous pouvez trouver des problèmes que les TIC pourraient manquer, tels que des défauts au niveau du système.

• Parfois, vous voyez plus d'échecs à ce stade si les tests précédents ont manqué quelque chose.

• La résolution de ces problèmes peut prendre plus de temps et de compétences, car ils peuvent impliquer plusieurs parties.

Les tests fonctionnels vous permettent de voir si votre carte PCB fonctionne pour le client.Vous n'avez pas besoin de connexions supplémentaires-utilisez simplement les connecteurs de la carte. Cette méthode vous aide à trouver des défauts qui n'apparaissent que lorsque l'ensemble du système s'exécute. Vous pouvez également utiliser des systèmes experts pour trouver et résoudre les problèmes plus rapidement. En testant la carte PCB dans des conditions réelles, vous vous assurez que votre produit est sûr et prêt à l'emploi.

Remarque: les tests fonctionnels sont votre dernière ligne de défense avant l'expédition. Il vous aide à attraper tous les problèmes cachés et assure une haute qualité.

Nettoyage et contrôle de la qualité

Processus de nettoyage

Vous devez garder votre pcb propre pour assurer une qualité et une fiabilité élevées. Après chaque étape majeure du processus d'assemblage de la carte PCB, vous devez éliminer tous les résidus ou contaminants. Le nettoyage aide à prévenir les problèmes tels que les défaillances du revêtement ou les courts-circuits électriques. Vous pouvez utiliser plusieurs méthodes pour vérifier la propreté:

• Chromatographie ionique (IC)

• Résistivité des essais d'extrait de solvant (ROSE)

• Essai extérieur de la résistance d'isolation (SIR)

• Inspection visuelle sous la lumière UV

• Mesure d'angle de contact de l'eau

Vous pouvez mesurer l'angle de contact de l'eau avant et après le nettoyage pour voir si la surface est prête pour la prochaine étape. Si vous voyez des résidus, une décoloration ou une poudre blanche, vous savez que la carte PCB a besoin de plus de nettoyage. Vous devez utiliser des solutions de nettoyage à température contrôlée et choisir les bons agents de nettoyage. Plusieurs cycles de nettoyage et une synchronisation précise vous aident à obtenir les meilleurs résultats.

Conception pour l'assemblage (DFA)

Vous pouvez faciliter le processus d'assemblage de la carte PCB en utilisant les pratiques de conception pour l'assemblage (DFA). DFA signifie que vous concevez votre carte PCB afin qu'elle soit facile à construire et moins susceptible d'avoir des erreurs. Lorsque vous utilisez DFA, vous pouvezRéduire le temps d'assemblage jusqu'à 50% et réduire les coûts de production jusqu'à 30%. Les entreprises qui utilisent DFA voient souvent moins d'erreurs et une meilleure qualité. Vous pouvez utiliserOutils de modélisation pour trouver où les erreurs peuvent se produire et les corriger avant le début de la production. Cette approche vous aide à construire des produits fiables et à éviter des retravailler coûteux.

Astuce: Planifiez votre disposition de carte PCB avec DFA à l'esprit pour gagner du temps et améliorer la qualité.

Assurance qualité

Vous devez vérifier chaque carte PCB pour vous assurer qu'elle répond à des normes de qualité strictes. Vous pouvez utiliser plusieurs indicateurs de performance clés (KPI) pour suivre le fonctionnement de votre processus. En voici quelques unes importantes:

Vous devriez également suivreNormes comme IPC-A-610 et ISO 9001. Utilisez AOI, les rayons X et les tests en circuitPour attraper les problèmes tôt. Gardez de bons registres pour la traçabilité. En suivant ces étapes, vous vous assurez que votre processus d'assemblage pcb offre une haute qualité à chaque fois.

Défauts communs

Ponts de soudure

Les ponts de soudure se produisent quand la soudure supplémentaire relie deux ou plusieurs protections qui devraient rester séparées. Cela crée un court-circuit. Vous voyez souvent des ponts de soudure après la soudure de refusion ou de vague. La plupart des ponts de soudure proviennent de trop de pâte à souder ou d'un mauvais alignement du pochoir. L'inspection optique automatisée (AOI) vous aide à détecter ces défauts rapidement. Les ponts de soudure peuvent provoquer une défaillance ou même une surchauffe des appareils.

Astuce: Vérifiez toujours les joints de soudure brillants et propres et surveillez les connexions indésirables entre les plots.

Joints froids

Les joints froids se forment lorsque la soudure ne fond pas complètement ou se refroidit trop rapidement. Vous pouvez repérer un joint froid par son aspect terne ou granuleux. Les joints froids font des connexions électriques faibles. Ils provoquent souvent des défaillances intermittentes. Vous pouvez voir des joints froids si le fer à souder n'est pas assez chaud ou si la carte se déplace pendant le refroidissement.AOI et inspection aux rayons XVous aider à trouver ces défauts avant que la carte PCB quitte l'usine.

Désalignement

Désalignement signifie que les composants ne sont pas assis au bon endroit sur la carte PCB. Ce problème peut se produire si leConseil se déforme pendant la fabrication. Lorsque la carte perd de la planéité, les pièces se déplacent pendant la soudure par refusion. Les pièces mal alignées peuvent provoquer des circuits ouverts, des courts-circuits ou même une défaillance de l'appareil. Vous devez garder la planche à plat et utiliser des marqueurs fiduciaires pour un placement précis. AOI et l'inspection aux rayons X vous aident à repérer les pièces mal alignées et les défauts cachés.

• Un mauvais placement des composants et une mauvaise orientation peuvent provoquer des courts-circuits et des circuits ouverts.

• Les défauts de soudure comme les ponts et les joints froids résultent souvent d'un désalignement.

• AOI utilise des caméras pour trouver rapidement des pièces égarées.

• L'inspection aux rayons X révèle des désalignements cachés et des vides de soudure.

Prévention

Vous pouvez prévenir la plupart des défauts en suivant les meilleures pratiques à chaque étape. Commence avecApplication uniforme de pâte de soudure. Gardez la pâte à la bonne température et humidité. Utilisez AOI et les tests de sonde volante juste après l'impression pour détecter les erreurs tôt. Calibrez vos machines et vérifiez-les souvent. Contrôlez la température de refusion pour vous assurer que les joints de soudure forment correctement. UtilisationProcédures opérationnelles normalisées (SOP)Et mettez-les à jour au besoin. Des audits réguliers des fournisseurs et des méthodes d'amélioration continue comme Six Sigma vous aident à réduire les défauts et à améliorer votre efficacité. AOI, In-Circuit Testing et les tests fonctionnels vous aident tous à attraper les problèmes avant que la carte PCB n'atteigne le client.

Remarque: bon stockage,Protection ESD, Et le contrôle d'humidité gardent vos conseils sûrs et fiables.

Vous pouvez obtenir des résultats fiables dans le processus d'assemblage de la carte PCB en suivant chaque étape avec soin.Inspection et essais, tels que AOI et rayons X, Vous aider à attraper les défauts tôt et à améliorer la qualité. Le tableau ci-dessous montre comment les meilleures pratiques améliorent les performances:

• Utiliser des fichiers de conception clairs et des audits réguliers.

• Formez votre équipe et appliquez les principes du DFA.

• Combinez une inspection avancée avec des tests fonctionnels.

Une attention particulière à chaque étape du processus garantit que votre pcb répond à des normes élevées et offre des performances durables.

FAQ

Quel est l'objectif principal du processus d'assemblage de la carte PCB?

Vous transformez une carte de circuit imprimé nue en un appareil fonctionnel. Le processus relie chaque composant à la carte. Vous utilisez des étapes telles que l'impression, le placement et la soudure de la pâte à souder. Chaque étape vous aide à construire un assemblage fiable et de haute qualité.

Pourquoi la pâte à souder imprime-elle dans l'assemblage de pcb?

Vous avez besoin d'une impression de pâte à souder pour maintenir les composants en place. Une bonne impression vous donne des joints solides et moins de défauts. Si vous ignorez cette étape ou si vous le faites mal, votre assemblage peut échouer. Vous améliorez la qualité en vérifiant la pâte avant de passer au processus suivant.

Comment vous assurez-vous que votre pcb répond aux normes de qualité?

Vous utilisez des outils d'inspection comme AOI et X-ray. Vous testez chaque carte de circuit imprimé avec des tests in-circuit et fonctionnels. Vous suivez des contrôles de processus stricts. Vous nettoyez également la carte PCB après chaque étape. Ces actions vous aident à fournir des assemblages de haute qualité.

Pouvez-vous utiliser des méthodes manuelles et automatisées dans le processus d'assemblage de pcb?

Vous pouvez utiliser les deux. Les machines automatisées fonctionnent rapidement et manipulent la plupart des pièces. Les travailleurs qualifiés aident avec des assemblages spéciaux ou complexes. Vous choisissez la meilleure méthode pour votre projet. Cette approche vous donne de la flexibilité et maintient l'efficacité de votre processus.

Quels sont les défauts communs dans l'assemblage de la carte de circuit imprimé et comment les empêchez-vous?

Vous pouvez voir des ponts de soudure, des joints froids ou un désalignement. Vous les évitez en utilisant une bonne impression de pâte à souder, un placement soigneux et une inspection régulière. Vous suivez également les directives de processus et gardez votre espace de travail propre. Ces étapes vous aident à éviter les défauts et à améliorer la qualité.
