Comment décider du convertisseur Buck ou Boost pour votre application

Le choix entre un convertisseur buck ou boost dépend de la nécessité de réduire ou d'augmenter la tension. Vous devez tenir compte de la tension d'entrée et de sortie, de l'efficacité, du coût, de la taille, du bruit et de la compatibilité de la batterie.

Les convertisseurs Buck diminuent la tension. Les convertisseurs Boost augmentent la tension. Le choix dépend de vos besoins spécifiques.

Comprendre les différences dans le convertisseur buck vs boost vous aide à sélectionner la bonne option pour vos appareils électroniques.

Les clés à emporter

• Choisissez unConvertisseur buckPour abaisser la tension lorsque votre appareil a besoin de moins de tension que votre source d'alimentation.
• Sélectionnez un convertisseur boost pour augmenter la tension lorsque votre appareil nécessite plus de tension que votre source d'alimentation.
• Considérez un convertisseur buck-boost pour les applications où la tension d'entrée peut varier au-dessus ou en dessous de la tension de sortie souhaitée.
• Vérifiez toujours l'efficacité du convertisseur; un rendement plus élevé signifie moins de gaspillage d'énergie et une plus longue durée de vie de la batterie.
• Évaluer les besoins spécifiques de votre application, y compris le coût, la taille et la compatibilité de la batterie, pour tirer le meilleur partiChoix de convertisseur.

Présentation du convertisseur Buck vs Boost

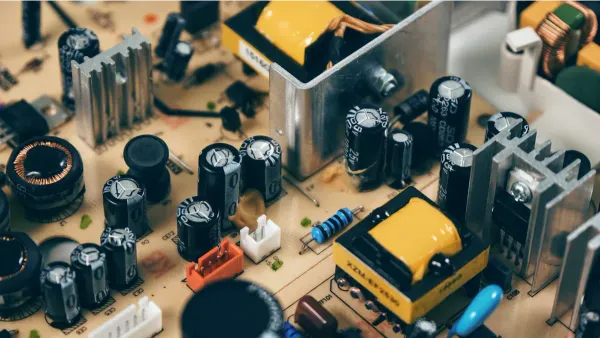

Les bases du convertisseur Buck

Vous utilisez un convertisseur buck lorsque vous avez besoin deTension inférieurePour votre appareil. Ce type de convertisseur prend une tension d'entrée plus élevée et la réduit à une tension de sortie inférieure. Les convertisseurs Buck fonctionnent bien pour alimenter les composants nécessitant moins de tension que votre source d'alimentation. La tension de sortie dépend de la tension d'entrée et du rapport cyclique, que vous pouvez contrôler. La formule est simple:
Vout = Vin * D
Où Vout est la tension de sortie, Vin est la tension d'entrée et D est le rapport cyclique.

• Les convertisseurs Buck sont courants dans des appareils commeMicrocontrôleursEtCapteurs.
• Ils vous aident à économiser de l'énergie et à réduire la chaleur dans vos circuits.

Les convertisseurs Buck vous offrent une tension stable et inférieure avec moins de bruit à la sortie.

Les bases du convertisseur Boost

Un convertisseur boost fait le contraire. Vous l'utilisez lorsque vous avez besoin d'augmenter la tension. Ce convertisseur prend une basse tension d'entrée et l'augmente à une tension de sortie plus élevée. Les convertisseurs boost sont très utiles dans les appareils alimentés par batterie, en particulier lorsque la tension de la batterie chute lorsqu'elle se décharge.

• Les convertisseurs Boost vous aident à garder unSortie stableMême si votre tension d'entrée change.
• Vous les trouvez souvent dans les appareils portables et les pilotes LED.

Les convertisseurs Boost sont essentiels dans les situations où vous avez besoin d'une tension plus élevée à partir d'une petite batterie.

Les bases du convertisseur Buck-Boost

Un convertisseur buck-boost vous offre le meilleur des deux mondes. Vous pouvez l'utiliser pour monter ou descendre la tension, selon vos besoins. Ce convertisseur est utile lorsque votre tension d'entrée peut être supérieure ou inférieure à votre tension de sortie souhaitée.

Vous pouvez choisir un convertisseur buck-boost si votre application a besoin de flexibilité. Cela fonctionne bien dans les systèmes où la tension d'entrée change beaucoup.

Lorsque vous comparez les options de convertisseur buck vs boost, pensez à vos besoins en tension et à la stabilité de votre source d'alimentation. Chaque type de convertisseur s'adapte à différentes situations, donc connaître les bases vous aide à faire le bon choix.

Comment ils travaillent

Fonctionnement du convertisseur Buck

Un convertisseur abaisseur de tension abaissée en allumant et éteignant ses composants principaux très rapidement. Vous trouverez deux interrupteurs principaux à l'intérieur: aCommutateur de haut-côté(Souvent un MOSFET) et un commutateur côté bas (généralement une diode). Le commutateur côté haut contrôle la quantité d'énergie qui passe de l'entrée à la sortie.

• LeCycle de serviceDu commutateur de haut-côté est principale pour maintenir la tension de sortie régulière.
• Vous pouvez ajuster le cycle de service pour correspondre aux changements de charge ou de tension d'entrée.
• La boucle de contrôle à l'intérieur du convertisseur aide à maintenir la tension stable, même si l'entrée ou la charge change.
• Lorsque votre appareil a besoin de plus de courant, le convertisseur maintient l'interrupteur fermé plus longtemps. Cela stocke plus d'énergie dans l'inducteur et empêche la tension de sortie de chuter.

En gérant le cycle de service, vous pouvez vous assurer que votre appareil obtient toujours la bonne tension. C'est l'une des principales raisons pour lesquelles les convertisseurs buck sont si populaires dans l'électronique.

Opération Boost Converter

Un convertisseur élévateur augmente la tension en utilisant un transistor à commutation rapide et une inductance. Le mécanisme de commutation est très important pour contrôler la quantité de courant qui circule et la quantité de tension qui est renforcée.

• Le transistor agit comme un interrupteur, s'allumant et s'éteignant rapidement pour stocker et libérer de l'énergie.
• Ce processus permet au convertisseur de prendre une tension d'entrée basse et de l'augmenter à une tension de sortie plus élevée.
• La bonne conception de commutateur aide à réduire la perte d'énergie et maintient la tension de sortie régulière.

Vous trouverez également unBoucle de rétroactionDans la plupart des convertisseurs boost. Voici comment cela fonctionne:

1. La boucle de rétroaction vérifie la tension de sortie tout le temps.
2. Il modifie les paramètres de contrôle pour maintenir la tension au niveau souhaité.
3. Ce réglage en temps réel empêche la tension de trop changer.

Cela fait des convertisseurs boost un excellent choix lorsque vous avez besoin d'une tension plus élevée à partir d'une petite batterie.

Fonctionnement du convertisseur Buck-Boost

Un convertisseur buck-boost combine à la fois des actions step-up et step-down. Vous pouvez l'utiliser lorsque votre tension d'entrée peut être supérieure ou inférieure à ce dont votre appareil a besoin. Le convertisseur bascule entre les modes Buck et Boost selon les besoins. Cela vous donne de la flexibilité et une tension constante, même si votre source d'alimentation n'est pas stable.

Lorsque vous comparez un convertisseur buck vs boost, vous verrez qu'un convertisseur buck-boost offre le meilleur des deux mondes. Il vous aide à gérer les tensions d'entrée changeantes sans perte de performance.

Applications

Utilisations du convertisseur Buck

Vous utilisez souvent des convertisseurs buck lorsque vous devez abaisser la tension de vos appareils. De nombreux appareils électroniques ont besoin de moins de tension que votre source d'alimentation. Les convertisseurs Buck vous aident à alimenter ces appareils en toute sécurité et efficacement.

• Alimentation des microcontrôleurs et des capteurs dans les systèmes embarqués
• Chargement des batteries lithium-ion avec contrôle précis de la tension
• Fourniture d'une tension stable aux appareils de communication
• Réduction de la tension pour les systèmes d'éclairage LED

Astuce: Les convertisseurs Buck vous aident à économiser de l'énergie et à réduire la chaleur dans vos circuits. Vous pouvez les utiliser dans les ordinateurs portables, les smartphones et même dans l'électronique automobile.

Utilisations du convertisseur Boost

Les convertisseurs Boost vous aident lorsque vous devez augmenter la tension. Vous les trouvez dans de nombreux appareils alimentés par batterie. Ces convertisseurs permettent à vos appareils de fonctionner même lorsque la tension de la batterie chute.

• Alimenter les bandes de LED qui ont besoin d'une tension plus élevée que celle fournie par la batterie
• Fonctionnement des haut-parleurs portables et des appareils audio
• Conduire de petits moteurs dans des jouets et des gadgets
• Tension d'alimentation aux capteurs dans les systèmes distants ou sans fil

Remarque: Les convertisseurs Boost fonctionnent bien dans les appareils alimentés à l'énergie solaire. Ils vous aident à obtenir plus de puissance à partir de panneaux solaires basse tension.

Utilisations du convertisseur Buck-Boost

Les convertisseurs Buck-Boost vous offrent de la flexibilité. Vous les utilisez lorsque votre tension d'entrée peut être supérieure ou inférieure à ce dont votre appareil a besoin. Ces convertisseurs maintiennent votre tension de sortie stable, peu importe la façon dont votre source d'alimentation change.

• Alimenter les appareils qui fonctionnent à partir de batteries avec de larges oscillations de tension
• Tension d'alimentation aux capteurs industriels et aux systèmes de contrôle
• Fonctionnement des dispositifs médicaux nécessitant une tension stable pour la sécurité
• Soutenir l'électronique automobile où la tension de la batterie peut changer

Vous comparez souvent les options de convertisseur Buck vs Boost lorsque vous concevez des systèmes d'alimentation. Les convertisseurs Buck-Boost vous aident à gérer les conditions changeantes sans perte de performance.

Convertisseur Buck vs Boost: Différences

Direction de tension

Vous devez savoir comment la tension se déplace dans chaque convertisseur. Convertisseurs Buck tension étape vers le bas. Boost convertisseurs étape de tension vers le haut. Cette différence vous aide à choisir le bon convertisseur pour votre projet. LeLe tableau ci-dessous montre comment chaque convertisseur change de tension:

Si votre appareil nécessite moins de tension que votre source d'alimentation, vous utilisez un convertisseur abaisseur. Si votre appareil a besoin de plus de tension, vous utilisez un convertisseur boost. Lorsque vous comparez les options de convertisseur buck vs boost, vérifiez toujours la direction de la tension en premier.

Efficacité

L'efficacité vous indique la quantité d'énergie économise par votre convertisseur. Vous voulezHaute efficacitéPour garder votre appareil au frais et économiser la vie de la batterie. Les convertisseurs Buck et Boost peuvent atteindre jusqu'à 95% d'efficacité sous des charges normales. Les convertisseurs Buck-Boost fonctionnent également bien, en particulier à faible charge. Voici quelques faits d'efficacité:

• Les convertisseurs Buck-Boost maintiennent l'efficacité au-dessus80% en mode rafale à des charges aussi basses que 300µA.
• En mode continu, les convertisseurs buck-boost atteignent une efficacité supérieure à 90% pour des charges comprises entre 30mA et 200mA.
• Même à très faible puissance, l'efficacité du mode rafale reste supérieure à 80% aux charges sub 1mA.

LeLe tableau ci-dessous énumère les principaux facteurs qui influent sur l'efficacité:

Conseil: Vous pouvez améliorer l'efficacité en choisissant des composants de qualité et en utilisant une bonne conception de circuit.

Composants

Vous devez savoir quelles pièces entrent dans chaque convertisseur. Les convertisseurs Buck et Boost utilisent des composants similaires, mais leur disposition et leur fonction diffèrent. LeLe tableau ci-dessous répertorie les parties communes et ce qu'elles font:

Vous trouverez ces pièces dans les convertisseurs buck et boost. La façon dont vous les connectez change le fonctionnement du convertisseur. Les convertisseurs Buck utilisent le commutateur et la diode pour abaisser la tension. Les convertisseurs Boost les utilisent pour augmenter la tension.

Compatibilité Batterie

Les appareils alimentés par batterie ont besoin de convertisseurs correspondant à leurBesoins de tension. Les convertisseurs Buck fonctionnent bien lorsque la tension de votre batterie est supérieure à celle dont votre appareil a besoin. Les convertisseurs Boost vous aident lorsque la tension de votre batterie tombe en dessous de ce dont votre appareil a besoin. Les convertisseurs Buck-Boost vous offrent de la flexibilité si la tension de votre batterie change beaucoup.

• Les convertisseurs Buck protègent les appareils contre trop de tension.
• Les convertisseurs Boost permettent aux appareils de fonctionner même lorsque les batteries se déchargent.
• Les convertisseurs Buck-Boost gèrent de larges fluctuations de tension de la batterie et maintiennent la sortie stable.

Remarque: vérifiez toujours votre type de batterie et votre plage de tension avant de choisir un convertisseur. Cela vous aide à éviter les dommages et permet à votre appareil de fonctionner plus longtemps.

Critères de décision

Lorsque vous choisissez entre un convertisseur buck ou boost, vous devez examiner plusieurs facteurs importants. Ceux-ci incluent les besoins en tension, l'efficacité, le coût, la taille et la durée de vie de la batterie. Chaque facteur vous aide à faire correspondre le bon convertisseur à votre application.

Besoins de tension

Commencez par vérifier votre tension d'entrée et de sortie. Cette étape est la plus importante. Si votre appareil nécessite une tension inférieure à celle de votre source d'alimentation, vous devez utiliser un convertisseur abaisseur. Si votre appareil a besoin d'une tension plus élevée, un convertisseur boost fonctionne mieux. De nombreux périphériques USB, chargeurs de batterie et chargeurs solaires utilisent des convertisseurs buck, car ils doivent réduire la tension. Les circuits électriques hybrides et les systèmes d'énergie solaire utilisent souvent des convertisseurs boost pour augmenter la tension.

Voici un tableau pour vous aider à décider:

Vous devriez également penser à la différence entre votre tension d'entrée et de sortie. Si votre tension d'entrée peut osciller au-dessus et en dessous de votre sortie, un convertisseur buck-boost vous donne plus de flexibilité.

Besoins en efficacité

L'efficacité affecte la quantité d'énergieDéchets de votre appareil sous forme de chaleur. Une efficacité élevée signifie que votre appareil reste plus frais et que votre batterie dure plus longtemps. Vous voulez choisir un convertisseur qui correspond à votre courant de charge et maintient les pertes faibles. Si vous utilisez un convertisseur avec un courant de repos élevé, votre batterie se déchargera plus rapidement, en particulier dans les appareils de faible puissance.

• Un convertisseur très efficace réduit la perte d'énergie et prolonge la durée de vie de la batterie.
• Un faible courant de repos est important pour les appareils qui passent beaucoup de temps en mode veille.
• Certains régulateurs à commutation de nanopuissance peuvent augmenter la durée de vie de la batterie de 20% ou plus.

Vous devriez également vérifier si votre application est sensible au bruit électrique. Certains convertisseurs créent plus de bruit que d'autres. Si vous alimentez des appareils audio ou des capteurs sensibles, recherchez des convertisseurs avec des fonctionnalités à faible bruit.

Coût et taille

Vous devezLe coût d'équilibre et la tailleAvec vos besoins de performance. Les convertisseurs Buck coûtent souvent moins cher et utilisent moins de pièces lorsque vous avez seulement besoin de réduire la tension. Les convertisseurs Boost peuvent avoir besoin de plus de composants si vous voulez une tension de sortie élevée. Les convertisseurs Buck-Boost offrent une flexibilité mais peuvent être plus complexes et plus coûteux.

Pensez à votre espace d'installation. Si votre appareil est petit, vous avez besoin d'un convertisseur compact. Certaines applications, comme les wearables ou les gadgets portables, ont des limites d'espace strictes. Vous devriez également considérer si votre convertisseur doit tenir sur une carte de circuit imprimé encombrée.

• Vérifiez si votre source d'alimentation est AC ou DC.
• Décidez si votre appareil est alimenté par USB ou par batterie.
• Regardez le courant de charge requis.
• Voyez si votre charge a besoin d'un courant constant ou variable.

Durée de vie de la batterie

La durée de vie de la batterie est la plus importante dans les appareils portables et alimentés par batterie. Le convertisseur que vous choisissez peut faire durer votre batterie beaucoup plus longtemps. Voici quelques façons dont votre choix affecte la durée de vie de la batterie:

• Les convertisseurs efficaces gaspillent moins d'énergie, de sorte que votre batterie fonctionne plus longtemps.
• Un faible courant de repos aide dans les modes de faible puissance ou de veille.
• Utilisation d'un régulateur de commutation nanopowerPeut augmenter la durée de vie de la batterie de 20% ou plusEn fonction de la température et du courant d'utilisation.

Si votre appareil fonctionne sur piles, vérifiez toujours la plage de tension de votre batterie. Les convertisseurs Buck protègent votre appareil contre trop de tension. Les convertisseurs Boost permettent à votre appareil de fonctionner lorsque la tension de la batterie chute. Les convertisseurs Buck-boost gèrent de larges fluctuations de la tension de la batterie et maintiennent votre sortie stable.

Conseil: adaptez toujours votre convertisseur à votre type de batterie et à votre plage de tension. Cette étape vous aide à éviter les dommages et permet à votre appareil de fonctionner plus longtemps.

Lorsque vous comparez les options de convertisseur Buck vs Boost, examinez vos besoins en tension, l'efficacité, le coût, la taille et la durée de vie de la batterie. Pensez à l'environnement de votre application, à la source d'alimentation et aux limites d'espace. Par exemple, si vous alimentez un microcontrôleur à partir d'un port USB, un convertisseur buck fonctionne mieux. Si vous utilisez une bande LED à partir d'une seule batterie, un convertisseur boost est le bon choix. Pour les appareils avec une tension de batterie changeante, un convertisseur buck-boost vous offre la plus grande flexibilité.

Scénarios pratiques

Puissance de microcontrôleur

Vous devez souvent alimenter des microcontrôleurs dans des appareils fonctionnant sur batterie. Ces circuits nécessitent une tension stable et inférieure pour fonctionner en toute sécurité.Les convertisseurs Buck vous aident à réduire la tensionBatteries, ce qui rend votre système plus efficace.

• Les convertisseurs Buck prolongent la durée de vie de la batterie en réduisant les pertes de puissance.
• Vous économisez de l'énergie et gardez votre appareil au frais.
• De nombreux projets de microcontrôleurs utilisent des convertisseurs buck car ils sont fiables et faciles à utiliser.

Si vous souhaitez que votre microcontrôleur fonctionne plus longtemps sur une seule charge de batterie, choisissez un convertisseur buck. Cela vous aide à éviter le gaspillage d'énergie et assure le bon déroulement de votre projet.

Éclairage de LED

Les systèmes d'éclairage à LED ont besoin d'une tension et d'un courant stables pour une luminosité constante. Vous pouvez utiliser des convertisseurs buck, boost ou buck-boost en fonction de vos besoins en tension d'entrée et de sortie.

LeLe conducteur du mâle-coup de pouce LED de la puissance LT8391 élevée conduit 25V de LED à 2AÀ partir d'une large plage de tension d'entrée, maintenant la stabilité et la régulation à sa limite de courant de crête, ce qui est avantageux pour la conception du système.

• Les convertisseurs Buck-Boost fournissent une régulation de tension et de courant stable, ce qui est essentiel pour une luminosité constante dans les systèmes d'éclairage à LED.
• Ils aident à prolonger la durée de vie des LED en assurant des conditions de fonctionnement appropriées.
• Ces convertisseurs peuvent gérer une large gamme de tensions d'entrée, ce qui les rend polyvalents pour différentes sources d'alimentation.

Si votre système LED utilise des batteries ou des panneaux solaires, un convertisseur buck-boost vous donne de la flexibilité et maintient vos lumières lumineuses.

Appareils portables

Les appareils portables comme les smartphones et les tablettes ont besoin d'une conversion d'énergie efficace. Vous faites face à des défis tels que la perte d'énergie, la stabilité et les limites de taille.

1. Convertisseurs BuckAdresser une perte de puissance significative pendant la conversion de tension.
2. Ils optimisent le transfert d'énergie, assurant une perte de puissance minimale.
3. Il en résulte une amélioration des performances globales du système et une durée de vie prolongée de la batterie.

Choisissez un convertisseur de buck pour les appareils portables afin de maximiser la durée de vie de la batterie et de garder votre appareil stable.

Utilisation des véhicules à moteur

Vous trouverez des convertisseurs Buck et Boost dans de nombreux systèmes automobiles. Ils aident à gérer la puissance et à réguler la tension pour différents composants.

Si vous travaillez avec des appareils électroniques de voiture, utilisez des convertisseurs buck ou boost pour que vos systèmes fonctionnent de manière sûre et efficace.

Tableau récapitulatif

Choisir le bon convertisseur peut sembler déroutant. Vous voulez faire le meilleur choix pour votre projet. Ce tableau récapitulatif vous donne un moyen rapide de comparer les convertisseurs buck et boost. Utilisez-le comme guide de décision lorsque vous planifiez votre prochain circuit.

Astuce:Vérifiez d'abord votre tension d'entrée et de sortie. Cette étape vous aide à choisir le bon convertisseur presque à chaque fois.

Comment utiliser cette table

• Si votre appareil a besoin de moins de tension que votre source d'alimentation, choisissez unConvertisseur buck.
• Si votre appareil nécessite plus de tension que votre source d'alimentation, utilisez unBoost convertisseur.
• Si votre tension d'entrée change au-dessus et au-dessous de votre sortie, choisissez unConvertisseur buck-boost.

Vous pouvez également examiner d'autres facteurs tels que le coût, la taille et le bruit. Pour les appareils alimentés par batterie, vérifiez le type de batterie et la plage de tension. Ce tableau vous aide à faire correspondre le bon convertisseur à vos besoins.

Rappelez-vous: Le meilleur convertisseur maintient votre appareil sûr, efficace et durable. Vérifiez toujours vos exigences de tension avant de vous décider.

---

Choisir le bon convertisseur commence par connaître vos besoins en tension et faire correspondre le type de convertisseur à votre application. Vous devez suivre ces étapes pour une sélection confiante:

1. Choisissez unStratégie de contrôleQui maintient votre tension de sortie stable.
2. Comprenez si vous avez besoin du mode buck, boost ou buck-boost.
3. Sélectionnez les composants qui améliorentEfficacitéEt réduisez la perte de puissance.

Vérifiez toujours votre conception pour les réglages appropriés et la sécurité. Cette approche vous aide à éviter les erreurs courantes et à construire des appareils fiables.

FAQ

Quelle est la principale différence entre un convertisseur buck et un convertisseur boost?

Un convertisseur buck abaisse la tension. Un convertisseur de boost augmente la tension. Vous choisissez un convertisseur abaisseur lorsque votre appareil nécessite moins de tension que votre source d'alimentation. Vous utilisez un convertisseur boost lorsque votre appareil nécessite plus de tension que votre source d'alimentation.

Puis-je utiliser un convertisseur abaisseur si ma tension d'entrée est inférieure à ma tension de sortie?

Non, vous ne pouvez pas utiliser un convertisseur de buck dans ce cas. Les convertisseurs de Buck seulement tension d'étape vers le bas. Si votre tension d'entrée est inférieure à votre sortie, vous avez besoin d'un convertisseur boost ou buck-boost.

Pourquoi l'efficacité est-elle une question dans les convertisseurs de puissance?

L'efficacité montre combien de puissanceVotre convertisseur sauve. Un rendement élevé signifie moins de chaleur et une plus longue durée de vie de la batterie. Vous voulez des convertisseurs efficaces pour garder vos appareils au frais et travailler plus longtemps.

Quand devrais-je choisir un convertisseur buck-boost?

Vous devriez choisir un convertisseur buck-boost lorsque votre tension d'entrée peut être supérieure ou inférieure à votre tension de sortie. Ce type vous donne de la flexibilité et maintient votre appareil en marche avec des sources d'alimentation changeantes.

Les convertisseurs de puissance font-ils du bruit?

Oui, certains convertisseurs font du bruit électrique. Vous pouvez entendre cela comme un léger gémissement ou le voir comme une interférence dans les appareils sensibles. Vous pouvez réduire le bruit en choisissant des convertisseurs avec des fonctionnalités à faible bruit et en utilisant une bonne conception de circuit.
