Comment décoder les marquages de condensateur

Vous prenez un petitCondensateurEt voir des chiffres, des lettres ou même des bandes colorées. Que signifient ces marques de condensateur? Vous devez connaître la valeur, la tolérance et la polarité pour l'utiliser en toute sécurité dans votre circuit. Différents systèmes existent pour le marquageCondensateursY compris l'impression directe, les codes à trois chiffres, les codes de lettre et les codes de couleur.

Avec la bonne approche, le décodage de ces marquages devient simple.

Les clés à emporter

• Apprenez à identifier les marques de condensateur en recherchant des chiffres, des lettres ou des bandes de couleurs. Cela vous aide à comprendre la valeur, la tension et la polarité.
• Vérifiez toujours les marques de polarité sur les condensateurs polarisés. Des connexions incorrectes peuvent endommager votre circuit ou entraîner des risques pour la sécurité.
• Utilisez un multimètre pour tester les condensateursAvant l'installation. Cela garantit qu'ils fonctionnent correctement et correspondent aux spécifications requises.
• Organisez vos condensateursPar valeur et tension. Cette pratique simplifie votre travail et réduit le risque d'erreurs.
• Gardez un tableau de référence à portée de main pour le décodage des marquages. Cet outil vous aide à identifier rapidement les valeurs et à éviter les erreurs dans vos projets.

Démarrage rapide: Marquages de condensateur

Comment lire un condensateur

Lorsque vous prenez un condensateur, vous voyez souvent des marques qui semblent déroutantes au début. Vous pouvez apprendre à lire un condensateur rapidement en suivant quelques étapes simples. Tout d'abord, recherchez des chiffres, des lettres ou des bandes colorées sur le corps. Ces marquages vous indiquent la valeur, la tension nominale et parfois la tolérance. Si vous voyez une rayure ou un signe plus,Vérifier la polarité. De nombreux condensateurs électrolytiques et au tantale sont polarisés, vous devez donc les connecter correctement. Si vous les connectez en arrière, vous risquez d'endommager votre circuit.

Voici un guide rapide pour vous aider à décoder les marquages de condensateur:

1. Trouvez le marquage de valeur. Il peut s'agir d'un numéro imprimé, d'un code numérique ou d'une bande de couleur.
2. Vérifiez une tension nominale. Ceci est généralement imprimé près de la valeur.
3. Recherchez les marques de polarité. Une bande ou une piste plus longue montre souvent le côté négatif ou positif.
4. Utilisez un tableau de code de condensateur ou un codebreaker de condensateur général pour faire correspondre les codes aux valeurs.
5. Vérifiez avec un tableau de référence du condensateur si vous n'êtes pas sûr.

Astuce:Toujours tester un condensateur avec un compteur avant de l'utiliser.Étiquetez vos composants et gardez-les organisés par valeur et tension.

Formats de marquage communs

Vous verrez différents formats de marquage sur différents types de condensateurs. Chaque format vous aide à identifier le bon composant pour votre projet.Voici un tableau qui montre les principaux types de marquages de condensateur:

Vous devez toujours vérifier la tolérance et la polarité lors de la lecture des marques de condensateur. Certains condensateurs ont une bande pour montrer le côté négatif. D'autres utilisent une avance plus longue pour le côté positif. Si vous ignorez ces marquages, vous risquez de connecter le condensateur de manière incorrecte. Cela peut provoquer l'échec du condensateur ou même endommager votre circuit.

Les erreurs courantes comprennent l'absence du marquage de polarité, l'utilisation d'un condensateur avec une tension nominale trop faible ou le mélange de valeurs. Vous pouvez éviter ces problèmes en utilisant un tableau de référence du condensateur et en testant chaque condensateur avant utilisation. Lorsque vous organisez vos condensateurs en fonction de la valeur et de la tension, vous facilitez et sécurisez votre travail.

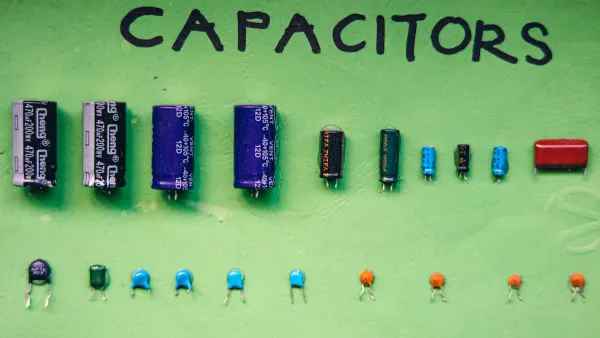

Types de condensateurs

Les condensateurs sont de plusieurs types, et chaque type utilise des marquages différents pour afficher des informations importantes. Vous devez savoir lire ces marquages pour choisir la bonne pièce pour votre circuit.Voici un tableau qui compare les principaux types de condensateurs et leurs conventions de marquage:

Marquages de condensateur électrolytique

Vous utilisez souvent un condensateur électrolytique lorsque vous avez besoin d'une capacité élevée. Ces condensateurs sont polarisés, vous devez donc faire très attention à leurs marquages. La plupart du temps, vous verrez la valeur de capacité et la tension nominale imprimées directement sur le corps. Par exemple, vous pourriez voir «100μF 25V». Les fabricants utilisentUn signe «-» pour montrer l'avance négative. Parfois, vous verrez un code de tension, comme une seule lettre ou deux chiffres, pour montrer la tension nominale. Vérifiez toujours le marquage de polarité avant d'installer la pièce.

Astuce: Si vous connectez un condensateur électrolytique en arrière, il peut échouer ou même exploser.

Marquages de condensateur au tantale

Les condensateurs au tantale ont également des marquages spéciaux. Vous verrezUn signe ''pour montrer la borne positive. La valeur de capacité est imprimée directement sur le corps, vous pouvez donc la lire facilement. Ces condensateurs sont polarisés et une polarité incorrecte peut causer des dommages. D'autres types peuvent utiliser des codes ou des bandes de couleur, mais les condensateurs au tantale rendent la polarité claire avec le signe '''. Vérifiez toujours les marquages avant de placer la pièce dans votre circuit.

Marquages de condensateur céramique et film

Les condensateurs en céramique et à film utilisent différents formats de marquage. Vous verrez souvent un code à trois chiffres, comme «104», ce qui signifie 100 000 pF ou 0,1 μF. Certains condensateurs à film montrent la valeur, la tolérance et la tension, tels que "105K 330V". Voici un tableau avec les formats de marquage courants que vous pourriez trouver:

Vous devez toujours lire attentivement les marques. Cela vous aide à éviter les erreurs et à garder vos circuits en sécurité.

Décodage des marquages de condensateur

Comprendre les marquages des condensateursVous aide à sélectionner la bonne pièce pour votre projet électronique. Vous pouvez diviser le processus en trois domaines principaux: les codes de valeur et les unités, les codes de tolérance et les codes de couleur. Chaque zone vous donne des informations importantes sur le fonctionnement et la fiabilité du condensateur.

Codes de valeur et unités

Vous voyez souvent des chiffres ou des codes sur les condensateurs. Ces marquages vous indiquent la valeur du condensateur, qui est sa capacité à stocker la charge électrique. Pour décoder ces marquages, procédez comme suit:

1. Identifier le type de condensateur. Vérifiez si vous avez un type de céramique, électrolytique, tantale ou autre. Cette étape vous aide à savoir quel système de codage utiliser.
2. Recherchez les marques. Trouvez des chiffres, des lettres ou des bandes de couleurs. Certains condensateurs montés en surface peuvent ne pas avoir de marques visibles, vous devrez donc peut-être vérifier la documentation du fabricant.
3. Décoder la valeur. Utilisez le code numérique. Par exemple, «104» signifie 100 000 picofarads (pF) ou 0,1 microfarads (pF). Parfois, vous voyez un code EIA comme "A5", qui signifie également 0.1 μF.

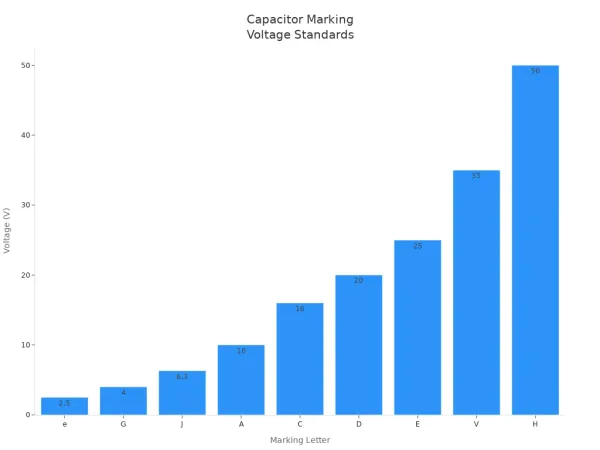

4. Vérifiez la tension et la tolérance. Recherchez des chiffres ou des lettres supplémentaires qui indiquent la tension et la tolérance.
5. Vérifier la polarité si nécessaire. Pour les condensateurs polarisés, assurez-vous de savoir quel côté est positif ou négatif.

Les valeurs de condensateur utilisent le farad (F) comme unité standard. La plupart des condensateurs électroniques utilisent des unités beaucoup plus petites:

• Microfarads (μF): 1 F = 1 000 000 μF
• Nanofarads (nF): 1 F = 1 000 000 000 nF
• Picofarads (pF): 1 F = 1 000 000 000 000 pF

Vous verrez souvent ces unités dans les marquages. Par exemple, un marquage de "10μF" signifie que la valeur est de dix microfarads. Les normes internationales pour ces codes aident à garder les choses claires. Voici un tableau montrant les principales normes:

Vous devez toujours faire correspondre la valeur sur le condensateur à la valeur nécessaire dans votre circuit. L'utilisation d'une mauvaise valeur peut entraîner un mauvais fonctionnement ou pas du tout de votre circuit.

Codes de tolérance

La tolérance du condensateur vous indique dans quelle mesure la valeur réelle peut différer de la valeur indiquée. Vous trouverez cette information dans les marquages, souvent sous forme de code lettre. Par exemple, un "K" dans "104K" signifieLa tolérance est ± 10%. Cela signifie que la valeur réelle peut être supérieure ou inférieure de 10% à ce qui est marqué.

Vous pouvez voir d'autres lettres pour différentes tolérances:

• «J» signifie ± 5%
• «K» signifie ± 10%
• «M» signifie ± 20%

Les fabricants utilisent ces codes pour vous aider à choisir la bonne pièce pour vos besoins. Si votre circuit a besoin d'une valeur précise, choisissez un condensateur avec une tolérance serrée. Si la valeur peut varier davantage, une tolérance plus large convient. Vérifiez toujours les marquages pour le code de tolérance avant d'utiliser le condensateur.

Codes de couleur

Vous pouvez trouver des codes de couleur sur les condensateurs plus anciens. Ces marquages utilisent des bandes colorées pour indiquer la valeur, la tolérance et parfois la tension nominale. LeL'utilisation des codes de couleur a commencé à la fin des années 1930Quand les petits condensateurs sont devenus communs. Cette méthode a duré jusqu'au mid-1970s, lorsque l'impression des chiffres et des lettres est devenue moins chère et plus facile.

Aujourd'hui, vous pourriez encore voir des codes de couleur sur certains condensateurs vintage ou spécialisés. Chaque couleur représente un nombre. Vous lisez les bandes afin de trouver la valeur. Certains systèmes utilisent également des couleurs pour la tolérance et la tension. Cela peut être déroutant car il existe des systèmes différents.

• Les codes de couleur peuvent montrer la capacité, la tolérance et la tension.
• Vous devez utiliser un tableau de code de couleur pour décoder ces marques.
• La plupart des condensateurs modernes utilisent des numéros imprimés au lieu de codes de couleur.

Remarque: Si vous trouvez un condensateur avec des bandes de couleur, vérifiez la valeur avec un graphique. Cela vous aide à éviter les erreurs dans votre circuit.

Vous savez maintenant comment décoder la valeur, la tolérance et les marquages de code de couleur sur les condensateurs. Cette compétence vous aide à choisir le bon composant et à construire des circuits sûrs et fiables.

Identifier la polarité du condensateur

Comprendre comment identifier la polarité du condensateur est essentiel pour quiconque travaille avec des composants électroniques. Si vous installez un condensateur polarisé de manière incorrecte, vous risquez d'endommager votre circuit ou de causer des risques de sécurité. Vous pouvez déterminer la polarité du condensateur en apprenant à repérer les bons indices visuels et en suivant les meilleures pratiques.

Marquages de polarité

Vous trouverezPlusieurs façons fiables pour déterminer la polarité du condensateurSur différents types de condensateurs. Les fabricants utilisent des marques claires pour vous aider à identifier la polarité du condensateur avant l'installation. Voici les indicateurs visuels les plus courants:

Vous pouvez également rechercher ces caractéristiques:

• Une bande ou bande sur le côté négatif
• Un symbole ''près de la piste positive
• Un symbole '-' près du fil négatif
• Plus long fil pour la borne positive (dans les condensateurs à trous traversants)
• Embout noir ou foncé pour borne négative
• Embout argenté ou de couleur claire pour la borne positive

Les condensateurs électrolytiques ont généralement une bande sur le corps pour montrer la borne négative. Les condensateurs au tantale utilisent souvent un signe «» pour marquer la borne positive. Vérifiez toujours le condensateur et la carte de circuit imprimé pour ces marquages. Si vous voyez une avance plus longue, cela signifie généralement le côté positif, mais ne comptez pas uniquement sur la longueur du plomb. Les pistes peuvent être coupées pendantAssembléeOu réparer.

Astuce: Vérifiez toujours les marques sur le condensateur et le PCB avant d'installer la pièce. En cas de doute, consultez la fiche technique ou utilisez un multimètre pour déterminer la polarité du condensateur.

Polarité de condensateur correcte

Vous devez toujours utiliser la polarité correcte du condensateur lors de l'installation des condensateurs polarisés. Si vous connectez un condensateur polarisé vers l'arrière, vousGraves problèmes. Voici quelques conséquences possibles:

Lorsque vous déterminez la polarité du condensateur, n'oubliez pas que les condensateurs électrolytiques et au tantale ont des styles de marquage différents. Les condensateurs électrolytiques utilisent une bande pour le côté négatif, tandis que les condensateurs au tantale utilisent un «» pour le côté positif. Mélanger ces règles est une erreur commune. Ne jugez pas seulement par la longueur du plomb, car les fils peuvent être coupés court. Les supercondensateurs ont également besoin d'une polarité de condensateur correcte, même s'ils peuvent supporter des courants élevés. Les bandes extérieures de film sur les condensateurs de film ne montrent pas la polarité; ils aident seulement avec le blindage.

Pour éviter les erreurs, suivez ces bonnes pratiques:

• Double-vérifier les marques de polaritéSur le condensateur et le PCB.
• Utilisez un multimètre pour vérifier la résistance inférieure sur le fil négatif des condensateurs électrolytiques.
• Consultez la fiche technique si vous n'êtes pas sûr de l'orientation.
• Utilisez un équipement de test automatisé en production pour confirmer la polarité correcte du condensateur.
• Reportez-vous aux schémas de circuit pour des conseils supplémentaires.

Remarque: Les condensateurs non polarisés ne présentent pas ces risques, mais vérifiez toujours le type avant l'installation.

Vous pouvez identifier la polarité du condensateur en recherchant des signes clairs comme des rayures, des barres ou une longueur de fil. Déterminez toujours la polarité du condensateur avant de souder. L'utilisation de la polarité de condensateur correcte maintient votre circuit sûr et empêche les pannes dangereuses. Pratiquez ces étapes chaque fois que vous travaillez avec des condensateurs polarisés pour construire des projets électroniques fiables.

Vérifier et dépanner

Utiliser un multimètre pour lire un condensateur

Vous pouvez utiliser un multimètre pour tester les condensateurs et confirmer leurs valeurs. Cette étape est importante, surtout lorsque vous ne pouvez pas faire confiance aux marquages ou que vous devez vérifier si un condensateur est toujours bon. Beaucoup de gens utilisent cette méthode pour les condensateurs électrolytiques et polarisés, ainsi que pour d'autres types.

Suivez ces étapes pour des tests précis:

1. Déconnectez le condensateur du circuit. Cela évite les erreurs lors des tests.
2. Déchargez le condensateur en toute sécurité. Utilisez une résistance et attendez cinq secondes pour éviter les chocs.
3. Vérifiez la valeur imprimée sur le condensateur. Cela vous aide à savoir à quoi vous attendre.
4. Réglez votre multimètre sur le mode capacité.
5. Fixez les fils du multimètre aux bornes du condensateur.
6. Attendez que la lecture se stabilise. Comparez le résultat avec la valeur marquée.

Conseil: Assurez-vous toujours que le condensateur est complètement déchargé avant de tester. Cela vous protège et protège votre compteur.

Vous devriez également consulter le manuel de votre multimètre pour des instructions spéciales. Certains compteurs ont un mode relatif pour les valeurs basses. Les tests sont particulièrement importants pour les condensateurs électrolytiques et polarisés, car leurs performances peuvent changer avec le temps.

Si vous voyez "OL" sur votre compteur, le condensateur peut être défectueux ou trop grand pour votre compteur à mesurer. Les tests vous aident à détecter ces problèmes avant d'installer la pièce.

Dépannage des problèmes de marquage

Parfois, vous rencontrez des problèmes avec l'identification visuelle des marquages de condensateur. Les marques peuvent s'user ou devenir difficiles à lire.Micro fissuration et délaminageCausent souvent ces dommages, en particulier dans les condensateurs MLCC. Ces questions peuvent se produire de conseil fléchissant ou soudure manuelle. Au fil du temps, l'humidité peut pénétrer à l'intérieur et provoquer une défaillance.

Lorsque vous ne pouvez pas lire les marquages, essayez ces étapes de dépannage:

• Recherchez les indices d'identification visuelle restants, tels que les rayures ou la longueur du fil, en particulier sur les condensateurs électrolytiques et polarisés.
• Rappelez-vous que les condensateurs plus anciens parfois utilisésDes termes confus comme In et Out, ou Plus et Moins. Les condensateurs polarisés modernes utilisent des symboles clairs, mais vérifient toujours.
• Pour les condensateurs de circuit AC, sachez que certains sont non polarisés et peuvent être installés dans les deux sens.
• Si vous ne pouvez pas identifier la valeur ou la polarité, utilisez votre multimètre pour le test. Cela fonctionne bien pour les condensateurs électrolytiques et polarisés.
• Si toutes les marques ont disparu, comparez le condensateur à un bon connu ou consultez le schéma du circuit.

Remarque: Manipulez toujours les condensateurs doucement pendant les tests et l'installation. Cela réduit le risque d'endommager les marquages ou le composant lui-même.

Les tests et une identification visuelle minutieuse vous aident à éviter les erreurs avec les condensateurs électrolytiques et polarisés. Vous pouvez garder vos circuits sûrs et fiables en suivant ces étapes.

---

Le décodage des marquages de condensateur devient facile lorsque vous suivez ces étapes:

1. Lisez leCode à trois chiffres pour la capacité.
2. Vérifiez la lettre de tolérance et la tension nominale.
3. Confirmez la polarité avant l'installation.

Utilisez toujours un multimètre pour vérifier les valeurs et revérifier l'orientation. Les erreurs peuvent causerInstabilité puissance, Un mauvais filtrage, ou même endommager votre circuit.

Gardez un tableau de référence à portée de main, comme le Guide du kit de condensateur SparkFun ou une table de conversion.

Pratique avec des composants réels. Vous renforcera la confiance et créerez des projets électroniques plus sûrs et plus fiables.

FAQ

Comment savoir si un condensateur est polarisé?

Vous pouvez repérer un condensateur polarisé en recherchant une bande, un signe plus ou moins, ou un fil plus long. Les condensateurs électrolytiques et au tantale sont généralement polarisés. Vérifiez toujours ces marquages avant de placer la pièce dans votre circuit.

Que signifie le code à trois chiffres sur un condensateur en céramique?

Le code à trois chiffres indique la valeur de la capacité en picofarads (pF). Les deux premiers chiffres sont la valeur, et le troisième chiffre est le multiplicateur. Par exemple, «104» signifie 100 000 pF ou 0,1 pF.

Pouvez-vous utiliser un condensateur avec une tension nominale plus élevée?

Oui, vous pouvez utiliser un condensateur avec une tension nominale plus élevée que nécessaire. Il fonctionnera en toute sécurité dans votre circuit. N'utilisez jamais un condensateur avec une tension nominale inférieure à celle dont votre circuit a besoin.

Que devez-vous faire si les marquages du condensateur sont illisibles?

Utilisez un multimètrePour mesurer la capacité. Si vous ne pouvez pas le tester, comparez-le à un bon condensateur connu ou vérifiez le schéma de circuit. Remplacez toujours les condensateurs endommagés ou non marqués pour assurer la sécurité de votre circuit.

Pourquoi la tolérance du condensateur est-elle importante dans les circuits?

Tolérance du condensateurVous indique dans quelle mesure la valeur réelle peut changer par rapport à la valeur marquée. Dans les circuits de synchronisation ou de filtre, tolérance serrée aide votre circuit à fonctionner comme prévu. Une tolérance lâche peut entraîner des erreurs ou des performances instables.
