Dicas essenciais para interpretar gráficos do valor do capacitor

Você pode interpretar aCapacitorGráfico de valores combinando as marcações em um capacitor com suas propriedades elétricas reais. Selecionar os valores corretos ajuda você a modelar circuitos com precisão eMantém a impedância baixa, O que reduz o ruído indesejado. Em redes de distribuição de energia usandoValores corretos do capacitorMolda o perfil da impedância e apoia a operação segura. Os gráficos mostram unidades como pF, nF ou µF e classificações de tensão, para que você evite erros e escolha componentes que protejam seu circuito.

Principais Takeaways

• Use um gráfico de valores do capacitor para combinar marcaçõesCapacitoresCom seus valores reais. Isso ajuda vocêSelecione o componente certoPara o seu circuito.
• Sempre verifique a tensão nominal de um capacitor. Escolha um capacitor com uma classificação 2-3 vezes maior do que a tensão máxima do seu circuito para garantir a segurança.
• Entenda os diferentes sistemas de marcação para capacitores, incluindo códigos numéricos, alfanuméricos e de cores. Esse conhecimento ajuda você a decodificar valores com precisão.
• Verifique novamente os valores do capacitor antes da instalação. Use inspeção visual, um multímetro ou um testador dedicado para confirmar a capacitância correta.
• Esteja ciente deErros comuns, Tais como códigos misreading ou unidades confusas como pF, nF, e µF. A verificação cuidadosa impede falhas do circuito.

Porquê usar um gráfico do valor do capacitor

Benefícios do projeto do circuito

Quando você projeta circuitos eletrônicos, você precisa escolher o capacitor certo para cada parte do seu projeto. AGráfico do valor do capacitorAjuda você a combinar as marcações em um capacitor com seu valor real. Este passo é importante porque os capacitores fazem muitos trabalhos em circuitos. Por exemplo, você usa capacitores emCircuitos cronometrandoPara definir quanto tempo algo leva para ligar ou desligar. Nas fontes de alimentação, os capacitores filtram a ondulação indesejada, para que seus dispositivos obtenham energia suave. Você também encontra capacitores no sinalAmplificadoresE condicionadores, onde ajudam a moldar e limpar sinais.

• Condensadores definir o tempo constante em circuitos RC, que controla o tempo.
• Eles melhoram a eficiência em sistemas de alimentação CA corrigindo o fator de potência.
• Capacitores filtrar ondulação em fontes de alimentação, dando-lhe tensão DC estável.
• Eles ajudam comCondicionamento e amplificação do sinalEm muitos dispositivos.

Um gráfico de valor do capacitor facilita encontrar a peça certa para cada trabalho. Você pode usar uma pesquisa de valor do capacitor para verificar rapidamente os valores e evitar erros.

Dica: Sempre verifique o gráfico para as unidades corretas, como picofarads (pF), nanofarads (nF) ou microfarads (µF).

Seleção segura do componente

Você quer que seu circuito funcione com segurança e dure muito tempo. Usar um gráfico de valor do capacitor ajuda você a escolher peças que correspondam às suas necessidades. Os capacitores podem mudar ao longo do tempo devido a coisas como temperatura, polarização DC ou envelhecimento. Os gráficos mostram como essas mudanças podem afetar seu circuito. Quando você entender esses detalhes, você pode escolher um capacitor que mantenha seu circuito funcionando bem.

• Gráficos mostram como o valor de um capacitor pode mudar com temperatura ou tensão.
• Você pode detectar se um capacitor pode falhar cedo ou causar erros.
• Usando códigos de capacitor eia, você pode verificar novamente se você tem a peça certa.

Ao usar um gráfico, você reduz o risco de erros de design. Você garante que seu circuito funcione como planejado e permaneça seguro.

Sistemas marcação capacitor

Compreender as marcações do capacitor ajuda você a selecionar o componente certo para o seu circuito. Os fabricantes usam váriosMarcação sistemasPara mostrar a capacitância, tensão e polaridade. Você costuma ver códigos numéricos,Códigos alfanuméricosPor exemplo,Códigos coloridos, Códigos SMD e marcas de polaridade em capacitores.

Códigos numéricos

Você encontra códigos numéricos carimbados em muitos capacitores. Esses códigos dizem o valor da capacitância. Para códigos de dois dígitos, o número mostra o valor em picofarads. Códigos de três dígitos usam os dois primeiros dígitos como números significativos e o terceiro como multiplicador. Por exemplo, "104" significa 100.000 picofarads, ou 0,1 microfarads. Alguns códigos incluem uma carta de tolerância. Os códigos numéricos facilitam a verificação rápida dos valores.

Códigos alfanuméricos

Códigos alfanuméricos combinam números e letras. Você vê esses códigos em capacitores modernos. Os dois primeiros dígitos mostram o valor significativo, e o terceiro dígito é o multiplicador. Letras podem mostrar tolerância ou tensão. Por exemplo, "104K" significa 100.000 picofarads com tolerância ± 10%. Você precisa conhecer a unidade, como pF ou nF, para ler esses códigos corretamente. Códigos alfanuméricos geralmente aparecem nos códigos do capacitor eia.

Códigos cores

Capacitores antigos usam faixas coloridas para mostrar valores. Cada cor representa um dígito, multiplicador, ou tolerância. Você lê as bandas da esquerda para a direita. Códigos de cores são menos comuns hoje, mas você ainda pode encontrá-los em equipamentos mais antigos.

Códigos SMD

Capacitores de superfície usam códigos especiais. A identificação do capacitor SMD depende de códigos curtos devido a tamanhos pequenos. Você vê códigos do sistema para tipo e material, códigos de recurso para capacitância e tensão e códigos de embalagem para tamanho. Por exemplo, "0105Y" significa 1μF com 16V tensão de trabalho. A identificação do capacitor SMD ajuda você a escolher a peça certa paraCircuitos integrados-A.

Dica: A identificação do capacitor SMD é importante para placas de circuito modernas onde o espaço é limitado.

Marcas Polaridade

Alguns capacitores, como tipos eletrolíticos, precisamPolaridade correta-A. Você verá uma faixa ou seta para o terminal negativo. Um sinal "" marca o lado positivo. As ligações mais longas significam positivo, as ligações mais curtas significam negativo. Marcações caso e chanframento também ajudá-lo a detectar polaridade. A polaridade correta evita danos ao capacitor e ao seu circuito.

Nota: Sempre verifique as marcações do capacitor para polaridade antes de colocar o componente em seu circuito.

Decodificando valores do capacitor

Entendendo como fazerDecodificar valores do capacitorÉ uma habilidade fundamental para quem trabalha com circuitos eletrônicos. Você pode usar um gráfico de valores do capacitor para combinar marcações com valores do mundo real. Este guia irá ajudá-lo a ler marcações numéricas, interpretar códigos de cores, entender o básico do código SMD e verificar as classificações de tensão. Você também aprenderá por que as unidades e os padrões da série E são importantes quando você usa uma pesquisa de valor do capacitor.

Lendo marcações numéricas

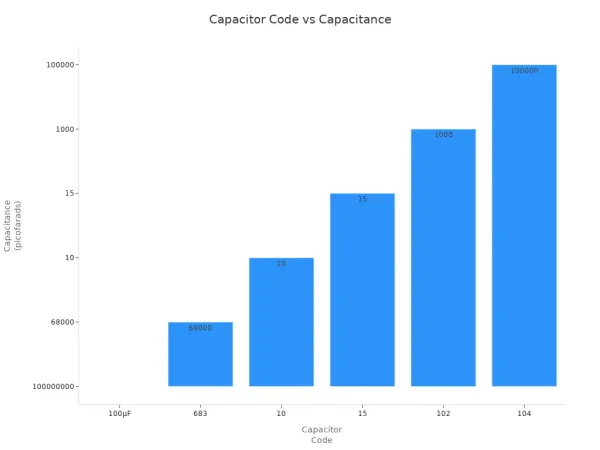

Muitas vezes você vê números impressos em capacitores. Esses números indicam o valor da capacitância. Para decodificá-los, siga estes passos:

1. Identificar o tipo do capacitor
   Verifique se você tem cerâmica, eletrolítica, tântalo ou outro tipo. Isso ajuda você a saber qual sistema de codificação usar.

2. Procure por marcações
   Encontre números, letras ou símbolos. Para capacitores SMD, as marcações podem ser muito pequenas ou ausentes.

3. Decodificar a capacitância
   Use os números para encontrar o valor. Por exemplo, "104" significa 10 seguido por quatro zeros em picofarads (100.000 pF ou 0,1 µF). EIA capacitor códigos como "A5" também pode mostrar valores.

4. Verifique a tolerância e a tensão
   Letras como "K" média ± 10% tolerância. Números como "50" significam tensão nominal de 50V.

5. Verificar polaridade (se necessário)
   Para capacitores polarizados, verifique se há uma faixa ou sinal "" para encontrar o terminal positivo ou negativo.

Dica: Sempre verifique novamente as unidades. Misturar pF, nF e µF pode causar grandes problemas em seu circuito.

Erros comuns incluem unidades confusas, interpretar mal números desbotados ou classificações de tensão ausentes. Por exemplo,Capacitor de poliéster com cinco faixas coloridas-Amarelo, vermelho, laranja, branco e vermelho-mostra 42nF com uma tolerância de ± 10%.Tamanho pequeno e pouca iluminaçãoPode dificultar a leitura desses códigos.

Interpretando códigos cores

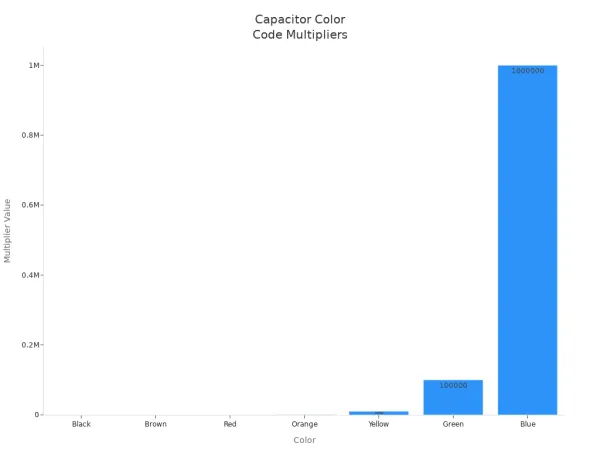

Alguns capacitores usam faixas coloridas em vez de números. Você pode usar um gráfico de referência para decodificar essas bandas. Aqui está como você lê-los:

• Comece pelo lado esquerdo do capacitor.
• A primeira banda dá o primeiro dígito.
• A segunda banda dá o segundo dígito.
• A terceira banda é o multiplicador (número de zeros).
• A quarta banda mostra tolerância.
• A quinta banda, se presente, mostra o coeficiente de temperatura.

Nota: É comum ler mal os códigos de cores, especialmente se as cores estiverem desbotadas ou difíceis de ver. Sempre use boa iluminação e gráfico de referência.

Código básico SMD

Capacitores de montagem em superfície usam códigos curtos devido ao seu tamanho pequeno. Você pode decodificar esses códigos seguindo algumas regras básicas:

• Os códigos mostram o valor da capacitância, a tolerância, a tensão nominal e às vezes o coeficiente de temperatura.
• O EIA Standard Marking System utiliza códigos de três ou quatro dígitos. Por exemplo, "105" significa 1.000.000 pF ou 1 µF.
• Alguns códigos usam letras para pontos decimais.
• Diferentes padrões e fabricantes podem usar códigos exclusivos. Sempre verifique a folha de dados da sua peça.

Dica: Se você não conseguir encontrar uma marcação, use a documentação do fabricante ou uma ferramenta de pesquisa de valor do capacitor.

Avaliações Voltagem

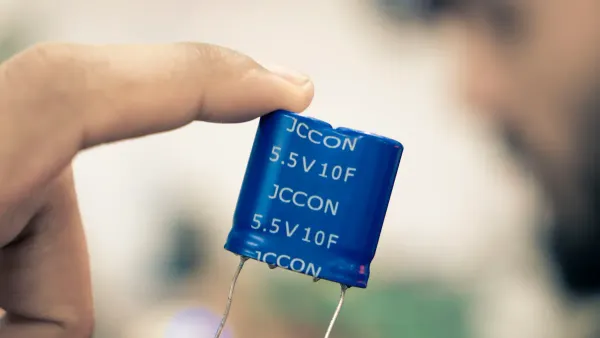

A tensão nominal é tão importante quanto a capacitância. OTensão nominal diz-lhe a maior tensãoCapacitor pode lidar com segurança. Se você passar por esse limite, o capacitor pode falhar ou até explodir.

• OCapacitância de capacitores cerâmicos caiComo você chegar perto da tensão máxima.
• Sempre escolha um capacitor com uma tensão nominal 2-3 vezes maior do que a tensão de trabalho do circuito.
• Exceder a tensão nominal encurta a vida útil do capacitor e pode danificar seu circuito.
• Você podeConecte capacitores em sériePara lidar com tensões mais altas.

Lembre-se: Sempre verifique a tensão nominal antes de instalar um capacitor.

A Importância das Unidades e Padrões Série E

Valores do capacitor usam três unidades principais:Picofarads (pF), nanofarads (nF), e microfarads (µF)-A. Cada unidade ajusta uma escala diferente dos valores e das aplicações. Entender essas unidades ajuda você a evitar erros.

• 0.1µF é o mesmo que 100nF.
• 1000pF igual a 1nF.
• 0,001µF também igual a 1nF.

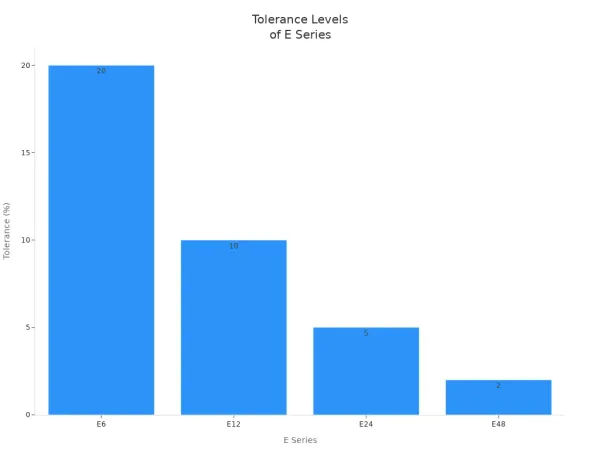

Os padrões da série E (como E12 e E24) ajudam você a escolher os valores padrão do capacitor. Estas séries agrupam valores por tolerância:

A série E oferece uma maneira sistemática de selecionar valores. Você sempre pode encontrar um valor padrão que atenda às suas necessidades. Isso facilita o processo de design e ajuda a controlar os custos.

Usar as unidades certas e os valores da série E garante que seu circuito funcione conforme planejado e permaneça confiável.

Dicas práticas para usar gráficos do valor do capacitor

Referência Gráfico Uso

Você pode facilitar seu trabalho mantendo um gráfico de valor do capacitor próximo. Este gráfico ajuda você a combinar marcações com valores reais rapidamente. Quando você vir um código ou faixa de cores, poderá usar o gráfico para uma pesquisa rápida de valor do capacitor. Muitos engenheiros imprimem gráficos ou os salvam em seus dispositivos. Você pode encontrar gráficos para códigos eia capacitor, códigos numéricos e códigos de cores. Se você trabalha comCircuitos integrados, Você usará esses gráficos com frequência. Gráficos também mostram tensão nominal e unidades, para evitar confusão.

Dica: use um gráfico laminado na sua estação. Isso protege o gráfico e faz durar mais tempo.

Dupla verificação de valores

Antes de instalar um capacitor, você deve sempre verificar novamente seu valor. Este passo ajuda a evitar erros que podem danificar o seu circuito. Você pode usar vários métodos para confirmar o valor:

1. Inspeção visual: Procure por sinais de danos ou vazamentos.Um capacitor danificado pode não funcionar como esperado.
2. Usar um multímetro: defina o multímetro para o modo capacitância. Conecte as sondas ao capacitor e compare a leitura com o valor nominal.
3. Testador de Capacitores: Use um testador dedicado para medir capacitância, ESR e corrente de vazamento. Isso lhe dá uma visão completa da saúde do capacitor.

Verificar valores ajuda a detectar erros antes que eles afetem seus circuitos integrados. Você pode evitar problemas como distorção do sinal ou perda de energia.

Evitando erros comuns

Você pode evitar muitos erros comuns, seguindo passos simples. Sempre verifique as unidades no gráfico de valores do capacitor. Misturar pF, nF e µF pode fazer com que seu circuito falhe. Verifique novamente a tensão nominal antes da instalação. Se você usar um capacitor com baixa tensão nominal, ele pode quebrar. Leia as marcações cuidadosamente, especialmente em componentes pequenos ou desbotados. Use um gráfico de referência para códigos e faixas coloridas. Se você não tiver certeza, use uma ferramenta de pesquisa do valor do capacitor ou verifique a folha de dados.

Nota: A verificação cuidadosa economiza tempo e dinheiro. Você protege seu circuito e mantém seu projeto funcionando sem problemas.

Erros comuns com gráficos do valor do capacitor

Quando você trabalha com componentes eletrônicos, você precisa evitar erros comuns que podem levar a problemas no circuito. Usar um gráfico de valor do capacitor ajuda você a selecionar o capacitor certo, mas erros ainda podem acontecer se você não prestar muita atenção.

Códigos Misreading

Você pode achar difícil ler os códigos impressos em um capacitor, especialmente se as marcações forem pequenas ou desbotadas. Às vezes, você pode misturar números ou letras, o que leva a escolher o valor errado. Por exemplo, ler "104" como "1004" altera a capacitância em uma grande quantidade. Sempre verifique o código duas vezes e use um gráfico de referência para confirmar o valor. Se você vir faixas coloridas, certifique-se de lê-las na ordem correta. Um erro aqui pode fazer com que seu circuito integrado se comporte de maneiras inesperadas.

Dica: Use uma lupa e boa iluminação ao ler as marcações do capacitor. Isso ajuda você a evitar erros e mantém seu circuito seguro.

Negando a tensão

Você deve prestar atenção aoTensão nominalEm cada capacitor. Se você ignorar essa classificação, seu circuito pode não funcionar como planejado. Usar um capacitor com uma tensão nominal muito baixa pode causar vários problemas:

• Vida útil reduzida dos capacitores
• Instabilidade do circuito
• Comportamento imprevisível em circuitos
• Degradação da camada de óxido em capacitores eletrolíticos se não carregada corretamente

Sempre escolha um capacitor com uma tensão nominal superior à tensão máxima do seu circuito. Esta etapa simples protege seus componentes e ajuda seus circuitos integrados a funcionar sem problemas.

Unidades confusas

Os capacitores usam unidades diferentes como picofarads (pF), nanofarads (nF) e microfarads (µF). Misturar essas unidades pode levar a grandes erros em seu design. Por exemplo, selecionando um1 µFO capacitor em vez de um capacitor 1 nF altera o desempenho do seu circuito. Você pode minimizar a confusão verificando as conversões de unidade na tabela abaixo:

Sempre use um gráfico de valores do capacitor para confirmar a unidade correta antes de instalar um capacitor. Esse hábito ajuda a evitar erros caros e mantém seus projetos eletrônicos confiáveis.

---

Você pode interpretar os gráficos de valor do capacitor seguindo algumas etapas simples. Primeiro, verifique as marcações quanto à capacitância, tensão e tipo. UtilizaçãoUma tabela para comparar diferentes capacitores e seus estilos de marcação:

Entender marcações, unidades e classificações de tensão ajuda você a selecionar peças confiáveis para seus circuitos. Para mais dicas,Explore guias online, aplicativos móveisE mantenha um gráfico de referência acessível.

FAQ

Como você lê um código do capacitor como "104"?

Você lê "104" como 10 seguido por quatro zeros em picofarads. Isso significa 100.000 pF, o que equivale a 0,1 µF. Sempre verifique a unidade para evitar erros.

Por que a tensão nominal importa para capacitores?

A tensão nominal indica a tensão mais alta que um capacitor pode manipular com segurança. Se você usar um capacitor com uma classificação mais baixa, ele pode falhar ou danificar seu circuito integrado.

Qual é a diferença entre pF, nF, e µF?

Estas unidades medem a capacitância. 1.000 pF igual a 1 nF. 1.000 nF igual a 1 µF. Você deve escolher a unidade certa para o seu circuito funcionar corretamente.

Posso usar qualquer capacitor em um circuito integrado?

Você precisa combinar o valor do capacitor, a tensão nominal e o tipo com as necessidades do seu circuito. Usar o capacitor errado pode causar erros ou danificar seus componentes.

Como verificar a polaridade do capacitor?

Procure uma faixa ou sinal de menos para o lado negativo. O chumbo mais longo marca o lado positivo. Instale sempre os capacitores polarizados na direção correta.
