Como ler o diagrama dos pinos do conector USB
Quando você lê um diagrama de pinos do conector usb, você desbloqueia detalhes importantes para trabalhar com componentes eletrônicos e integrat
Quando você lê um diagrama dos pinos do conector usb, você destrava detalhes importantes para trabalhar com componentes eletrônicos eCircuitos integrados-A. Você deve combinar o número de cada pino com sua função para evitar erros. Muitos problemas na eletrônica vêm da identificação incorreta do pino, como:
- Miswiring ou polaridade invertida
- Ligações terrestres pobres
- Pinos quebrados ou quebrados
- Arcada elétrica ou fios derretidos
- Motivos instáveis ou flutuantes
- Dispositivo frequente desconecta
Aprender a ler um diagrama do conector usb ajuda você a fazer conexões seguras e melhorar seus projetos.
Principais Takeaways
- Entender os tipos do conector USB é crucial. Cada tipo tem uma forma única e layout pin, afetando como você conectar dispositivos.
- Sempre verifique oNumeração e orientação do pinoAntes fazer conexões. Esta etapa evita erros de fiação e possíveis danos aos seus dispositivos.
- Familiarize-se com as funções de cada pino em um conector USB. Saber o que VCC, D , D-, GND e ID fazem ajuda a garantir conexões seguras e eficazes.
- Use umUSB pinagem diagramaComo referência ao trabalhar em projetos. Esta ferramenta ajuda você a combinar os pinos corretamente e solucionar problemas rapidamente.
- Siga as precauções ao manusear os conectores USB. O cuidado adequado evita danos aos seus dispositivos e dados.
Tipos do conector USB
Identificar tipos USB
Quando você trabalha com componentes eletrônicos e circuitos integrados, muitas vezes você vê diferentesTipos do conector do usb-A. Cada tipo tem uma forma única e layout pin. Conhecer essas diferenças ajuda você a ler um diagrama de pinagem USB e fazer as conexões certas para seus projetos. O USB Implementers Forum classifica os principais conectores USB da seguinte forma:
| Tipo do conector USB | Descrição | Usos comuns |
|---|---|---|
| Tipo A | Dois pinos dos dados (D , D-) e dois pinos do poder (VCC, terra) | Computadores, carregadores |
| Tipo B | Quatro pinos: um poder (VCC), dois dados (D , D-), uma terra (terra) | Impressoras, scanners, câmeras |
| Micro USB | Configuração de pinos semelhante ao Tipo B, projetada para dispositivos compactos | Smartphones, tablets, câmeras |
| Mini USB | Configuração de pinos semelhante ao Micro USB, também para dispositivos compactos | MP3 players, câmeras |
Você vai encontrar conectores tipo A na maioria dos computadores e carregadores. Conectores tipo B geralmente aparecem em impressoras e scanners. Micro USB e Mini USB são comuns em dispositivos portáteis. Entender esses tipos torna mais fácil combinar uma pinagem USB com o conector correto.
Diferenças visuais
Você pode identificar os tipos de conectores USB por suas formas e tamanhos. Essa habilidade é importante quando você projeta ou repara circuitos eletrônicos. A tabela abaixo mostra as principais características visuais:
| Tipo USB | Forma/Tamanho Descrição | Características-chave |
|---|---|---|
| Tipo A | Forma retangular, o conector USB mais reconhecível. | Usado para fins gerais, cobrança e transferência de dados. |
| Tipo B | Conector quadrado-dado forma, usado primeiramente para impressoras e outros dispositivos. | Conecta dispositivos como impressoras a computadores. |
| Mini USB | Em forma de bigorna, menor que o Tipo A, introduzido em 2005. | Usado para carregar dispositivos móveis e transferência de dados, mas considerado obsoleto. |
| Micro USB | Menor que o Mini USB, topo arredondado e fundo plano, introduzido em 2007. | Mais durável, suporta USB On The Go e taxas de transferência mais rápidas. |
| Tipo C | Forma oval, pode ser conectado em qualquer direção, menor que o tipo A. | Suporta upload/download simultâneo de dados, tornando-se padrão para dispositivos modernos. |
Dica: USB Type-C está rapidamente se tornando o padrão universal em eletrônicos de consumo. Você vê isso em novos smartphones, tablets e laptops. Os fabricantes preferem USB Type-C porque permite carregamento mais rápido, velocidades de transferência de dados mais altas e designs de dispositivos mais finos.Até 2025, quase metadeDe todos os eletrônicos de consumo usará conectores USB tipo C.
Quando você estuda uma pinagem USB, verifique sempre o tipo do conector primeiro. Esta etapa garante que você use o diagrama de pinos correto para seu componente eletrônico ou circuito integrado. Combinar os tipos de conectores USB corretos ao seu projeto ajuda a evitar erros de fiação e melhora o desempenho do dispositivo.
Conector USB Pinos Diagrama
AConector usb pinos diagramaDá-lhe um mapa claro de como cada pino em um conector USB funciona. Você vê esse diagrama como uma tabela ou desenho que rotula cada pino por número, cor e função. Quando você trabalha com componentes eletrônicos ou circuitos integrados, você precisa saber qual pino lida com a fonte de alimentação, quais lidam com a transferência de dados e qual pino mantém seu circuito aterrado. Esse conhecimento ajuda você a evitar erros e mantém seus dispositivos seguros.
Numeração do Pin
Você acha que cada conector usb segue um sistema de numeração padrão. Os números começam de um lado do conector e vão para o outro. Por exemplo, em uma pinagem USB típica, você vê cinco pinos principais: VBUS, D-, D , ID e GND. Cada pino tem um trabalho único. A numeração ajuda você a combinar o diagrama de pinagem USB para o conector real em seu projeto.
Aqui está um diagrama comum dos pinos do conector USB para um cabo USB padrão:
| Alfinete | Nome | Cor do cabo | Descrição |
|---|---|---|---|
| 1 | VCC | Vermelho | 5 VDC pino fonte de alimentação |
| 2 | D... | Branco | Pino de dados |
| 3 | D | Verde | Pino dados |
| 4 | GND | Preto | Pino terra |
| 5 | Identificação | N/A | Identificação (usada em alguns tipos) |
Dica: Sempre verifique a orientação do conector antes de combinar os números. Se você inverter a numeração, corre o risco de conectar os fios errados, o que pode danificar seus componentes eletrônicos ou circuitos integrados.
Quando você olha para um diagrama de pinagem USB, você vê os números dos pinos e suas posições. Isso torna mais fácil conectar os fios corretamente e solucionar problemas. Se o seu dispositivo não ligar, você pode verificar os pinos VCC e GND primeiro. Se a transferência de dados falhar, você pode inspecionar os pinos D e D.
Funções do Pin
Cada pino em um conector usb tem uma função específica. Compreender essas funções é fundamental quando você projetar, reparar ou solucionar problemas de circuitos que usam conexões USB. Aqui está o que cada pino faz em uma pinagem USB típica:
| Alfinete | Função Descrição |
|---|---|
| VBUS | Fornece energia para o dispositivo conectado através da porta usb. A tensão e a corrente dependem do padrão USB e das necessidades do dispositivo. |
| D | Envia sinais digitais para transferência de dados entre dispositivos. Este pino ajuda a mover arquivos e outras informações. |
| D... | Recebe sinais digitais para transferência de dados. Ele funciona com D para garantir que seus dados se mova suave e confiável. |
| Identificação | Permite que os dispositivos se identifiquem e decidam qual deles atua como o host ou o periférico. Você vê este pino principalmente em cabos OTG (On-The-Go). |
| GND | Fornece um terreno comum para o circuito elétrico. Este pino mantém seu circuito estável e evita danos causados por picos de tensão. |
Quando você usa um diagrama dos pinos do conector usb, você pode ver como a configuração do pino afeta a entrega de energia e a transferência de dados. Por exemplo, se o pino VBUS ou GND não estiver conectado corretamente, seu dispositivo não receberá a fonte de alimentação necessária. Se os pinos D ou D estiverem danificados ou mal conectados, sua transferência de dados falhará ou se tornará não confiável.
Diferentes tipos de conectores USB têm configurações únicas. Alguns, como o USB Type-C, suportam maior fornecimento de energia e taxas de transferência de dados mais rápidas. Outros, como o Tipo A, oferecem alimentação básica e transferência de dados mais lenta. Aqui está uma comparação rápida:
| Tipo USB | Pin Configuração Características |
|---|---|
| Tipo A | Conector padrão para dispositivos host, suporta menor entrega de energia e dados. |
| Tipo B | Usado para periféricos, pode lidar com maior entrega de energia em comparação com o Tipo A. |
| Mini USB | Tamanho menor, usado em dispositivos portáteis, suporta potência moderada e transferência de dados. |
| Micro USB | Mais compacto, suporta transferência de dados e entrega de energia mais rápida do que o Mini-USB. |
| USB-C | Conector reversível, suporta a maior entrega de energia e transferência de dados entre todos os tipos. |
Nota: Se o cabo USB não carregar o dispositivo ou transferir dados, verifique a configuração do pino. Um pino quebrado ou desconectado pode interromper a entrega ou bloquear a transferência de dados. Sempre use um diagrama de pinagem USB para verificar suas conexões antes de ligar o circuito.
Um diagrama de pinos do conector usb é uma ferramenta vital para quem trabalha com componentes eletrônicos e circuitos integrados. Ele ajuda você a entender como cada pino suporta alimentação e transferência de dados. Ao aprender a ler uma pinagem USB, você pode projetar circuitos mais seguros, corrigir problemas mais rapidamente e obter o melhor desempenho de seus dispositivos.
USB Pinout Diagrama por Tipo
Quando você trabalha com componentes eletrônicos e circuitos integrados, muitas vezes você precisa identificar a pinagem usb correta para o seu projeto. Cada tipo do conector do usb tem um originalPinoConfiguração. Entender essas diferenças ajuda você a projetar circuitos, solucionar problemas e garantir conexões seguras. Abaixo, você encontrará diagramas detalhados pinagem e explicações para os conectores USB mais comuns.
USB Tipo A Pinout
Você vê conectores USB tipo A na maioria dos computadores e carregadores. Este conector tem uma forma retangular e quatro pinos. Você o usa como a porta downstream padrão em muitos dispositivos eletrônicos.
| Número do Pin | Nome | Função |
|---|---|---|
| 1 | VCC | Potência (5V) |
| 2 | D... | Dados Menos |
| 3 | D | Dados Mais |
| 4 | GND | Terra |
- VCCFornece energia ao seu dispositivo.
- D...EDTransferir dados.
- GNDFornece um terreno estável para o circuito.
Você usa a pinagem USB para o tipo A ao projetar ou reparar circuitos que se conectam a computadores ou fontes de energia. O layout simples de quatro pinos facilita a identificação e a solução de problemas de conexões.
Pinout USB Tipo B
Você encontra conectores USB tipo B em impressoras, scanners e alguns dispositivos mais antigos. Este conector tem uma forma quadrada e também usa quatro pinos.
| Número do Pin | Nome | Função |
|---|---|---|
| 1 | VCC | Potência (5V) |
| 2 | D... | Dados Menos |
| 3 | D | Dados Mais |
| 4 | GND | Terra |
- VCCAlimenta o dispositivo conectado.
- D...EDTransferir dados entre o dispositivo e o host.
- GNDAssegura uma conexão segura e estável.
Quando você trabalha com circuitos integrados que se comunicam com impressoras ou outros periféricos, você usa essa pinagem USB para combinar os pinos corretos e evitar erros de fiação.
Micro Pinout USB
Conectores micro usb aparecem em muitos dispositivos portáteis, como smartphones e tablets. Este conector usa cinco pinos e suporta maiores velocidades de transferência. Ele também permite a funcionalidade USB On-The-Go (OTG), que permite que os dispositivos atuem como host e periférico.
| Alfinete | Nome | Cor do cabo | Descrição |
|---|---|---|---|
| 1 | VCC | Vermelho | 5 VCC |
| 2 | D... | Branco | Dados Menos |
| 3 | D | Verde | Dados Mais |
| 4 | Identificação | Azul/Nenhum | Modo Detectar (OTG) |
| 5 | GND | Preto | Terra |
- VCCFornece energia.
- D...EDGerenciar a transferência dos dados.
- IdentificaçãoPin ajuda o dispositivo a detectar o modo OTG.
- GNDMantém seu circuito aterrado.
Você usa o micro usb pinout quando você projetar circuitos para eletrônicos portáteis ou quando você solucionar problemas de carregamento e dados em pequenos dispositivos.
Mini Pineira USB
Mini conectores usbSão menores que o tipo A e o tipo B. Você os encontra em câmeras mais antigas, MP3 players e alguns dispositivos portáteis. Este conector também usa cinco pinos e suporta OTG.
| Alfinete | Nome | Função |
|---|---|---|
| 1 | VCC | Potência (5V) |
| 2 | D... | Dados Menos |
| 3 | D | Dados Mais |
| 4 | Identificação | OTG/Modo Detectar |
| 5 | GND | Terra |
- VCCAlimenta seu dispositivo.
- D...EDTransferir dados.
- IdentificaçãoPin permite recursos OTG.
- GNDFornece aterramento.
Quando você trabalha com circuitos integrados em dispositivos portáteis mais antigos, você usa a pinagem mini usb para garantir a fiação correta e operação segura.

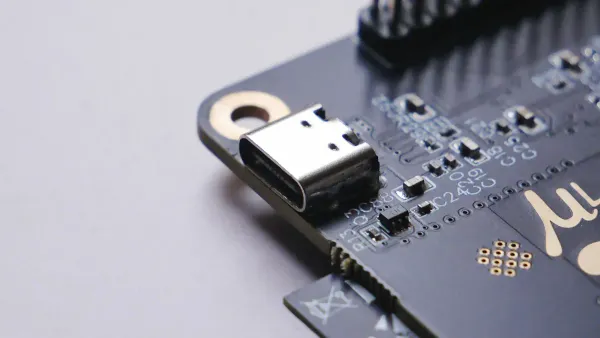

Pineira USB Tipo C
O conector USB tipo c é agora a opção mais avançada e versátil. Você vê isso em novos smartphones, tablets, laptops e muitos componentes eletrônicos modernos. O conector tipo c suporta o padrão usb-c, que permite transferência de dados em alta velocidade, carregamento rápido e modos alternativos, como saída de vídeo. O conector usb tipo c tem24 pinos, Tornando-o muito mais complexo do que os tipos anteriores.
| Nome do Pin | Função |
|---|---|
| VBUS | Entrega de energia (até 240W com padrão usb-c) |
| GND | Terra |
| D / D- | Transferência de dados USB 2.0 retrocompatibilidade |
| TX1 /TX1- | Par diferencial SuperSpeed 1 (dados transferidos) |
| RX1 /RX1- | Par diferencial SuperSpeed 1 (dados recebem) |
| TX2 /TX2- | Par diferencial SuperSpeed 2 (dados transferidos) |
| RX2 /RX2- | Par diferencial SuperSpeed 2 (dados recebem) |
| CC1/CC2 | Configuração do canal (orientação, poder negociação) |
| SBU1/SBU2 | Uso Sideband (modos alternativos como DisplayPort) |
| VCONN | Potência do cabo para cabos ativos |
- VBUSFornece energia para o seu dispositivo, suportando até 240W com o padrão usb-c.
- GNDGarante um terreno estável.
- DED...Permitir retrocompatibilidade com dispositivos USB mais antigos.
- Pares TX/RXPermitir a transferência de dados a alta velocidade.
- CC1ECC2Controle a orientação do cabo e a negociação do poder.
- SBU1ESBU2Apoie modos alternativos, tais como a saída video.
- VCONNAlimenta cabos especiais para recursos avançados.
Você usa a pinagem USB tipo c ao projetar circuitos para dispositivos modernos que exigem carregamento rápido, altas taxas de dados ou saída de vídeo. O design flippable do conector tipo c significa que você não precisa se preocupar com a orientação do plugue, o que simplifica os layouts de circuito e a solução de problemas.
Nota: O conector usb tipo c suporta o padrão usb-c, o que permite velocidades de entrega de energia e transferência de dados muito maiores do que os conectores mais antigos. Você pode usar o mesmo conector para carregamento, dados e vídeo, tornando-o ideal para projetos de circuitos integrados em eletrônica avançada.
Comparando Pin Counts e Características
Você pode ver as diferenças na contagem de pinos e recursos entre os tipos de conectores USB na tabela abaixo:
| Tipo USB | Número de Pins | Características-chave |
|---|---|---|
| Tipo A | 4 | Conector a jusante, forma retangular |
| Tipo B | 4 | Conector ascendente, quadrado-como a forma |
| Mini A/B | 5 | Menor, suporte OTG, usado em dispositivos mais antigos |
| Micro A/B | 5 | Thinner, maior velocidade, suporte OTG |
| Tipo C | 24 | Flippable, alta potência/dados, suporta usb-c padrão |

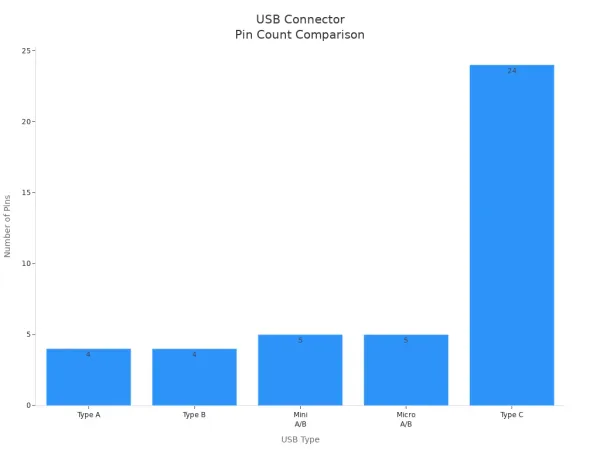

Você pode igualmente visualizar as diferenças da contagem do pino aqui:
Pins USB 3.0 e Legacy
Quando você usa conectores USB 3.0, você obtém mais pinos do que usb 2.0. Os conectores USB 3.0 têm nove pinos que permitem uma transferência de dados mais rápida. Eles também incluem pinos legados para retrocompatibilidade. Isso significa que você pode usar um conector USB 3.0 com dispositivos mais antigos que suportam apenas USB 2.0.
| Versão USB | Pin Contagem | Funcionalidade Descrição |
|---|---|---|
| USB 2,0 | 4 | Transferência padrão dos dados |
| USB 3,0 | 9 | Velocidade aprimorada, pinos extras para dados SuperSpeed |
| USB Tipo-C | 24 | Dados de alta velocidade, entrega de alta potência, padrão usb-c |

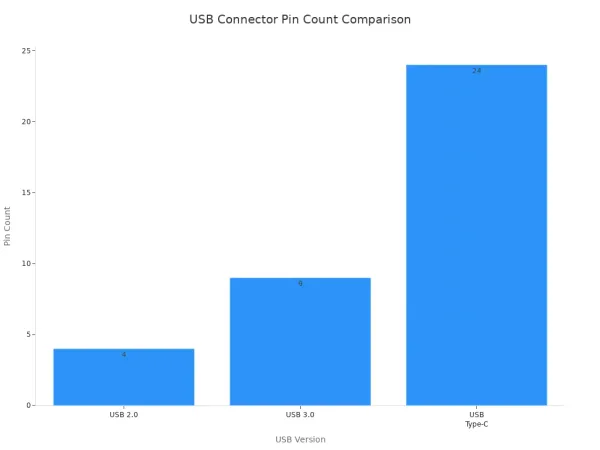

Você pode ver a diferença na contagem de pinos neste gráfico:
- O USB 2.0 oferece energia e dados básicos.
- O USB 3.0 melhora a velocidade e entrega do poder.
- USB tipo-c suporta o padrão usb-c, dando-lhe até 240W de energia e as taxas de dados mais rápidas.
Quando você projetar ou solucionar problemas circuitos, sempre verifique a pinagem USB para o seu tipo de conector. Usar a pinagem correta ajuda a evitar erros de fiação, garante uma operação segura e permite que você aproveite ao máximo os recursos de componentes eletrônicos modernos e circuitos integrados.
Lendo um Pinout USB
Correspondência do diagrama ao conector
Quando você trabalha com componentes eletrônicos ou circuitos integrados, muitas vezes você precisa combinar um diagrama de pinagem USB para um conector USB físico. Comece por identificar o tipo de conector USB que você tem. Olhe para a forma e pin contagem. Verifique a orientação do conector, pois isso afeta a forma como você lê os números dos pinos. Use o código de cores dos fios para ajudá-lo a combinar cada pino com sua função. Por exemplo, vermelho geralmente significa 5V, branco é Data-, verde é Data e preto é Ground.
Dica: Sempre verifique novamente a orientação do conector antes de fazer qualquer conexão. Um conector invertido pode danificar seu circuito ou dispositivo.
As armadilhas comuns podem causar problemas em seus projetos:
- Dispositivo não reconhecido: Use o cabo correto e verifique se há pinos dobrados.
- Dispositivo não recebendo energia: Verifique a fonte de alimentação e inspecione as conexões VBUS e GND.
- Problemas de transferência de dados: Verifique os pinos D e D e procure danos nos cabos.
A identificação cuidadosa ajuda a evitar esses erros e mantém seus componentes eletrônicos seguros.
Guia passo a passo
Siga este processo para conectar umDiagrama pinagem usbPara o seu conector USB físico:
- Identifique o cabeçalho USB na placa de circuito ou placa-mãe. A maioria dos cabeçalhos tem 9 pinos em 2 linhas.
- Combine cada fio ao pino correto usando o código de cores:
- Vermelho: 5V
- Branco: Dados-
- Verde: Dados
- Preto: Terra
- Alinhe o conector com o cabeçalho, garantindo que cada fio corresponda ao pino correto.
- Reajuste os fios se necessário para combinar a pinagem ou alterar o layout do conector do cabeçalho.
- Se a sua placa tiver um pino NC (sem conexão), conecte o fio S-GND, se necessário.
- Para um cabeçalho 2x5, você pode deixar um pino não conectado.
- Para um cabeçalho 2x4, o fio S-GND também pode permanecer desconectado.
- Se os pinos ativos não estiverem na mesma linha, marque os fios para garantir o emparelhamento correto antes de conectar.
Nota: Sempre use um diagrama de pinagem USB como referência. Esta abordagem passo a passo ajuda você a fazer conexões seguras e confiáveis em seus projetos eletrônicos.
Dicas Solução USB
Erros comuns
Quando você trabalha com conectores USB em componentes eletrônicos ou circuitos integrados, você pode enfrentar vários erros comuns. Esses erros podem causar falha do dispositivo, perda de dados ou até mesmo danos permanentes. Aqui estão alguns problemas que você deve observar:
- Perder o diagrama pinagem USB-A. Isso pode levar a conectar os fios errados.
- Invertendo a orientação do conector USB. Este erro pode enviar energia para os pinos errados.
- Usando um cabo USB danificado ou de baixa qualidade. Cabos defeituosos geralmente causam conexões não confiáveis.
- Esquecendo de verificar a alimentação. Dispositivos podem não receber energia suficiente para funcionar.
- Desligar o dispositivo USB durante a transferência dos dados. Esta ação pode corromper arquivos ou danificar dispositivos.
| Consequência | Explicação |
|---|---|
| Danos do dispositivo | Pinagem USB incorreta pode enviar alta tensão para componentes sensíveis. |
| Perda Dados | Remover dispositivos USB durante a transferência pode corromper arquivos ou causar perda de dados. |
| Falha do Flash Drive | O manuseio indevido pode danificar unidades flash e resultar em informações perdidas. |
Dica: Sempre verifique a pinagem USB antes de fazer qualquer conexão. A atenção cuidadosa ajuda a evitar erros caros em seus projetos.
Aconselhamento Segurança
Você deve seguir as precauções de segurança ao manusear conectores USB e testar pinos em seus circuitos eletrônicos. Estas etapas protegem os dispositivos e os dados:
- Criptografe o armazenamento local em dispositivos para manter os dados confidenciais seguros.
- Proibir dispositivos USB não autorizados, definindo políticas rigorosas e fornecendo treinamento.
- Desative recursos de execução automática em computadores que lidam com informações importantes.
- Use um teste Hipot para verificar o isolamento entre a energia e outros pinos.Este teste ajuda você a encontrar falhas rapidamente.
- Execute testes de esmagamento nos conectores para garantir que eles resistam à pressão.
- Aumente flexionando ciclos do teste a 1000 para verificar a confiança a longo prazo do cabo.
- Verifique se os cabos são classificados para o uso pretendido.
Ao solucionar problemas USB, siga estas etapas:
- Verifique a condição do cabo para qualquer dano visível.
- Inspecione a porta USB para confirmar que funciona corretamente.
- Verifique a fonte de alimentação para garantir que o dispositivo receba energia suficiente.
- Atualize os drivers do dispositivo para a versão mais recente.
- Teste o dispositivo USB com outro computador ou circuito.
Nota: Sempre lidar com conectores USB com cuidado. Nunca force um conector a uma porta. O manuseio cuidadoso evita danos tanto no conector quanto no circuito integrado.
USB Pinagem Referência Rápida
Quando você trabalha com componentes eletrônicos ou circuitos integrados, muitas vezes você precisa verificar uma pinagem USB rapidamente. Uma referência clara ajuda você a conectar dispositivos com segurança e solucionar problemas rapidamente. Você pode usar a tabela a seguir para procurar as funções de pino para os tipos de conectores USB mais comuns. Esta tabela torna mais fácil combinar cada pino para o seu trabalho em seu circuito.
| Tipo USB | Alfinete 1 | Pin 2 | Alfinete 3 | Pin 4 | Pin 5 | Pins extra (se houver) |
|---|---|---|---|---|---|---|
| Tipo A | VCC ( 5V) | D... | D | GND | - | - |
| Tipo B | VCC ( 5V) | D... | D | GND | - | - |
| Mini USB | VCC ( 5V) | D... | D | Identificação | GND | - |
| Micro USB | VCC ( 5V) | D... | D | Identificação | GND | - |
| Tipo C | VBUS | D- / D | GND | CC1/CC2 | SBU1/SBU2 | Pares TX/RX, VCONN, mais |
Dica: Sempre verifique a pinagem USB antes de conectar os fios. Um erro pode danificar seus componentes eletrônicos ou circuitos integrados.
Você pode seguir algumas práticas recomendadas para tirar o máximo proveito de sua referência rápida pinagem USB:
- Use um multímetro para testar cada fio antes de conectá-lo ao seu circuito USB.
- Não confie apenas na cor do fio. Sempre confirme com pinagem USB e teste de continuidade.
- Rotule cada fio quando você desmontar um dispositivo USB. Esta etapa ajuda a evitar confusão durante a remontagem.
- Proteja solda juntas com calor encolher tubulação para evitar shorts em seus projetos usb.
Aqui estão mais dicas para conexões USB seguras e confiáveis:
| Melhores Práticas | Descrição |
|---|---|
| Limitações atuais | Nunca exceda a classificação atual de sua fonte de alimentação USB. |
| Circuitos curtos | Evite curto-circuitos. Estes podem danificar seus componentes USB e breadboard. |
| Orientação do componente | Verifique a orientação de peças polarizadas comoDiodosECapacitores-A. |
| Gestão fio | Mantenha os fios USB limpos para evitar erros e calções acidentais. |
A pinagem USB referência rápida economiza tempo e ajuda a evitar erros caros. Você pode usá-lo para qualquer projeto que envolva componentes eletrônicos ou circuitos integrados. Com estas tabelas e dicas, você pode fazer conexões USB seguras e precisas todas as vezes.
Você pode interpretar um diagrama de pinos do conector usb seguindo estas etapas:
- Identifique cada pino:O VCC fornece energia, dados de manuseio D e D e o GND fornece aterramento-A.
- Combine o diagrama com o conector e verifique a orientação do pino.
- Use a tabela de referência rápida para pesquisas rápidas duranteProjeto do circuitoOu solução.
Compreender as funções do pino ajuda a prevenir danos e resolver problemas em componentes eletrônicos e circuitos integrados. Esse conhecimento permite projetar dispositivos mais seguros e solucionar problemas com confiança. Para saber mais sobre tópicos avançados, explore artigos sobre a tecnologia USB-C em monitores ouIntroduções detalhadas aos padrões USB-A.
FAQ
O que é um diagrama de pinagem USB usado em eletrônica?
Um diagrama de pinagem USB ajuda você a conectar portas USB a componentes eletrônicos ou circuitos integrados. Você o usa para combinar cada pino com sua função. Isso evita erros e protege seus dispositivos.
Como identifico o conector USB correto para o meu circuito?
Verifique a forma e o tamanho do conector. Você conta os pinos. Você compara esses detalhes a um diagrama pinagem USB. Isso ajuda você a escolher o conector certo para o seu projeto eletrônico.
Por que alguns conectores USB têm mais pinos do que outros?
Alguns conectores USB, como USB Type-C, suportam mais recursos. Pinos extras permitem transferência de dados mais rápida, maior entrega de energia e funções especiais. Você usa esses conectores em circuitos eletrônicos avançados e sistemas integrados.
Posso usar qualquer cabo USB para dados e energia no meu projeto?
Não. Nem todos os cabos USB suportam dados e energia. Alguns só carregam dispositivos. Verifique sempre a pinagem e o tipo de cabo antes de conectar componentes eletrônicos ou circuitos integrados.
O que devo fazer se o meu dispositivo USB não funcionar com o meu circuito?
Primeiro,Verifique as conexões do pinoUsando um diagrama pinagem USB.
Em seguida, inspecione o cabo e o conector quanto a danos.
Finalmente, teste o dispositivo com outro circuito ou porta para encontrar o problema.
