Entendendo a polaridade do capacitor e as principais diferenças

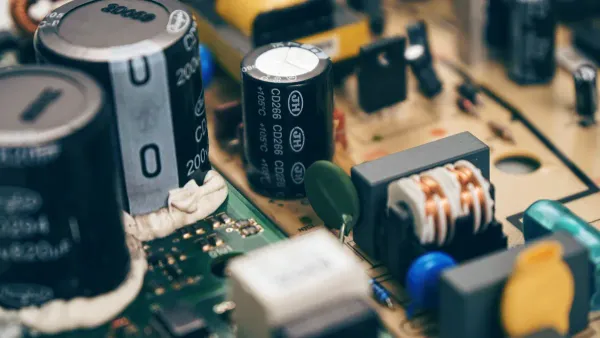

Capacitores têm polaridade? Sim, alguns capacitores precisam que você os conecte com a polaridade correta. Eletrolítico e tanta
FaçaCapacitoresTem polaridade? Sim, alguns capacitores precisam que você os conecte com a polaridade correta. Eletrolítico e tântaloCapacitorOs tipos são polarizados, quando os capacitores cerâmicos e do filme forem apolares. A importância de observar a polaridade do capacitor protege os circuitos contra falhas e riscos. Você deve aprender a determinar a polaridade de um capacitor.
Polaridade incorreta do capacitor pode levar aExplosões ou fugasCausando riscos de segurança e danificando componentes eletrônicos. Você deve saber como determinar a polaridade de um capacitor para evitar falhas no dispositivo e prolongar a vida útil.
Principais Takeaways
- Capacitores polarizados devem ser conectados com a polaridade correta para evitar danos. Verifique sempre as marcações antes da instalação.
- Capacitores não polarizados podem ser usados em qualquer direção, tornando-os versáteis para ambosCircuitos AC e DC-A.
- Escolhendo oTipo capacitor direitoCom base nas necessidades do seu circuito ajuda a garantir segurança e confiabilidade em projetos eletrônicos.
Capacitores Têm Polaridade?
Quando você trabalha com componentes eletrônicos, muitas vezes você pergunta: "os capacitores têm polaridade?" A resposta depende do tipo de capacitor que você escolher. Alguns capacitores exigem que você os conecte com oPolaridade correta, Enquanto outros não. Entender essa diferença ajuda a evitar erros e mantém seus circuitos seguros.
Capacitores polares explicados
Capacitores polares precisam que você preste muita atenção à polaridade. Você deve conectar esses capacitores com a polaridade correta, ou corre o risco de danificar seu circuito. Os capacitores polares mais comuns incluem os tipos eletrolítico e tântalo. Esses capacitores usam materiais especiais e construção para alcançar altos valores de capacitância.
| Tipo | Exemplos |
|---|---|
| Capacitores polarizados | Alumínio eletrolítico, tântalo |
| Capacitores Não Polarizados | Cerâmica, filme, vidro, papel |
Capacitores polares usam eletrólitos como um dielétrico. Esse design permite que eles armazenem mais carga, mas também significa que eles têm um terminal positivo e negativo. Você deve instalá-los na direção correta em uma placa de circuito impresso. Se você inverter a polaridade, você pode causar a falha do capacitor. Às vezes, essa falha leva a vazamento, perda de capacitância ou até mesmo pequenas explosões.
Dica: Verifique sempre as marcações nos capacitores polares. O chumbo mais longo geralmente marca o terminal positivo, e o chumbo mais curto marca o terminal negativo.
Capacitores polarizados têm requisitos rigorosos instalação. Você deve colocá-los com a orientação correta. Se você instalá-los para trás, corre o risco de descascar a camada dielétrica ou causar pressão interna. Isso pode levar a falhas catastróficas.
| Tipo componente | Instalação Requisito |
|---|---|
| Capacitores polarizados | Deve ser instalado com orientação correta |
Você costuma usar capacitores polares em circuitos DC. Eles funcionam bem para filtragem, armazenamento de energia e aplicações de alimentação. Você nunca deve usá-los em circuitos AC a menos que o design especificamente permita.
Capacitores Nonpolares Overview
Capacitores não polares não possuem polaridade. Você pode conectá-los em qualquer direção, o que os torna fáceis de usar em muitas aplicações. Capacitores não polares incluem cerâmica, filme, vidro e tipos de papel. Esses capacitores usam materiais como filme cerâmico ou plástico como dielétrico, de modo que eles não têm um terminal positivo ou negativo fixo.
| Tipo | Exemplos |
|---|---|
| Capacitores Não Polarizados | Segurança, Supercapacitores, Filme |
Capacitores não polares oferecem grande versatilidade. Você pode usá-los em circuitos AC e DC. Eles funcionam bem para aplicações de acoplamento, filtragem e temporização. Você não precisa se preocupar com a polaridade correta quando você instalar esses capacitores.
Aqui está uma tabela mostrando as características dos capacitores apolares comuns:
| Tipo do capacitor | Material dielétrico | Faixa Capacitância | Tensão Avaliação | Estabilidade Temperatura | Aplicações típicas |
|---|---|---|---|---|---|
| Capacitores cerâmicos | Cerâmica | Picofarads em Microfarads | Baixo a Médio | Moderada | Acoplamento de alta frequência, filtragem |
| Capacitores filme | Polipropileno, etc. | Picofarads em Microfarads | Médio a Alto | Bom | Áudio, eletrônica de potência |
| Eletrolítico Não Polarizado | Eletrolítico | Microfarads em Millifarads | Médio | Moderada | Acoplamento audio do sinal, poder |
Capacitores não polares são valorizados por sua capacidade de operar com sinais AC ou DC. Você geralmente os encontra em circuitos de filtragem e acoplamento. Sua construção permite que você os use sem se preocupar com orientação.
Se você usar um capacitor polarizado em um circuito projetado para capacitores não polares, corre o risco de danos e vazamentos. Capacitores polarizados são feitos para aplicações DC e devem ser conectados com a polaridade correta.Capacitores não polares podem substituir os polarizados se tiverem as mesmas classificações, Mas você deve verificar as especificações.
Nota: Inverter a polaridade de um capacitor polar pode causar falhas ou danos. Siga sempre as diretrizes de instalação para operação segura.
Quando você seleciona um capacitor para o seu projeto, você deve considerar se você precisa de um tipo polar ou apolar. Pense nos requisitos do circuito, classificações de tensão e aplicação. Escolher o capacitor certo ajuda você a construir dispositivos eletrônicos confiáveis e seguros.
Capacitor Polarizado vs Não Polarizado: Principais Diferenças
Construção e Materiais
Você vai notar que capacitores polarizados e capacitores não polarizados têm diferentes estruturas e materiais. Capacitores polarizados, como capacitores eletrolíticos de alumínio e tipos de tântalo, usam materiais eletrolíticos como dielétricos. Este projeto permite que você obtenha alta capacitância em um pacote pequeno. Capacitores não polarizados, incluindo tipos de cerâmica e filme, usam materiais como cerâmica, polipropileno ou poliéster. Estes materiais não requerem uma polaridade específica.
Aqui está uma tabela comparando as principais característicasDe tipos de capacitores polarizados vs não polarizados:
| Característica | Capacitores polarizados | Capacitores Nonpolarized |
|---|---|---|
| Forma | Tipicamente redondo ou quadrado | Várias formas (tubo, retângulo, folha, etc.) |
| Material dielétrico | Muitas vezes usa materiais eletrolíticos | Pode usar uma variedade de materiais dielétricos |
| Voltagem Direção | Só pode ser usado numa direção de tensão | Pode ser usado em ambas as direções |
| Capacidade | Capacidade geralmente maior com tamanho menor | Maior tamanho para a mesma capacidade |
| Aplicação | Adequado para aplicações DC | Adequado para aplicações CA e CC |
Quando você olha para os materiais dielétricos, você vê que eles afetam como os capacitores funcionam. Aqui estão algumas maneirasMateriais dielétricos influenciam propriedades elétricas:
- A polarização eletrônica acontece em todos os átomos quando você aplica um campo elétrico.
- A polarização iônica ocorre em sólidos iônicos, onde os íons mudam e criam altas constantes dielétricas.
- A polarização dipolo aparece em materiais com dipolos permanentes, que giram na direção do campo elétrico.
- A polarização da carga espacial surge de cargas extras em cerâmica, mudando a forma como o capacitor responde à tensão.
Você deve escolher o material dielétrico certo com base nas necessidades do circuito. O material afeta o desempenho e a estabilidade de ambos os capacitores polarizados e não polarizados.
Restrições Polaridade
A polaridade é aDiferença chave entre polarizadoCapacitores e capacitores não polarizados. Você deve conectar capacitores polarizados com a polaridade correta. Se você inverter a polaridade, corre o risco de danificar o capacitor e seu circuito. Capacitores não polarizados não têm restrições de polaridade, então você pode instalá-los em qualquer direção.
Você pode identificar a polaridade correta usando marcações em capacitores. Aqui estão algumas marcações polaridade comuns em capacitores:
- Os capacitores eletrolíticos têm um chumbo mais longo para o terminal positivo e um chumbo mais curto para o terminal negativo.
- O invólucro geralmente tem uma faixa ou faixa para mostrar o terminal negativo.
- A cor da caixa também pode indicar a polaridade. Preto ou verde geralmente marca o ânodo, enquanto cinza ou preto marca o cátodo.
Para conectar corretamente um capacitor polarizado, siga estas etapas:
- Encontre a pista mais longa. Este é o pólo positivo.
- Encontre a pista mais curta. Este é o pólo negativo.
- Verifique a cor da caixaPor pistas extras.
Você deve sempre verificar as marcações de polaridade nos capacitores antes da instalação. Se você ignorar a polaridade correta, poderá ver os efeitos da reversão da polaridade, como vazamento, superaquecimento ou até explosões.
Capacitância e Tensão Avaliações
As classificações de capacitância e tensão ajudam você a escolher entre capacitores polarizados e não polarizados. Capacitores polarizados, como capacitores eletrolíticos de alumínio, oferecem alta capacitância em um tamanho compacto. Capacitores não polarizados precisam de um tamanho maior para a mesma capacitância.
Aqui está uma tabela mostrando a tensão típicaPara tipos de capacitores polarizados vs não polarizados:
| Tipo do capacitor | Tensão Rating Gama | Notas |
|---|---|---|
| Polarizada | Aproximadamente 125 V | Baixa tensão tolerância, limitada tensão reversa transitória tolerância. |
| Polarizada | Aproximadamente 100 V | Explode sob tensão excessiva ou tensão reversa condições. |
Você deve usar capacitores com uma tensão de trabalho pelo menos 50% maior do que a tensão mais alta em seu circuito. Se você usar um capacitor além de sua tensão nominal, corre o risco de superaquecimento e falha. O escapamento dielétrico pode acontecer se o material dielétrico obtem danificado por demasiada tensão.
Você podeConecte capacitores em série para obter maiores classificações de tensão-A. A tensão nominal total é a soma da classificação de cada capacitor. Essa configuração ajuda você a construir circuitos que precisam de alta tensão, mas ainda querem um design compacto.
Aplicações em circuitos DC e AC
Você vai encontrar capacitores polarizados e capacitores não polarizados em diferentes tipos de circuitos. Capacitores polarizados funcionam melhor em circuitos DC. Você usá-los em fontes de alimentação, circuitos de áudio, processamento de sinal, tensão ondulação suavização e desacoplamento. Os capacitores não polarizados são mais flexíveis. Você pode usá-los em circuitos AC e DC.Aplicações comuns de capacitores polarizados e não polarizadosIncluem o acoplamento, o desvio, e o sincronismo.
Aqui está uma lista de aplicativos comuns para cada tipo:
-
Capacitores polarizados em circuitos DC:
- Fontes alimentação
- Circuitos áudio
- Processamento do sinal
- Tensão ondulação alisamento
- Dissociação
-
Capacitores não polarizados em circuitos CA:
- Acoplamento
- Bypassing
- Calendário
Quando você escolhe entre um capacitor polarizado e um capacitor não polarizado, você precisa considerar vários fatores. Aqui está umMesa para ajudá-lo a decidir:
| Fator | Capacitores polarizados | Capacitores Nonpolarized |
|---|---|---|
| Tensão Avaliação | Limitado a determinadas tensões nominais | Pode segurar umas avaliações mais altas da tensão |
| Tamanho e custo | Mais compacto e acessível a valores mais elevados | Geralmente maior e mais caro |
| Tolerância Reversa | Não tolerante à polaridade reversa | Pode lidar com polaridade reversa |
| Aplicação Adequação | Adequado para aplicações CC com polarização | Adequado para aplicações e circuitos AC |
Acima de um certo valor e tensão nominal, capacitores polarizados são muitas vezes a única escolha acessível e compacta. Se você usar um capacitor polarizado em um circuito sem polaridade correta, você pode ver distorção ou falha. Capacitores não polarizados podem lidar com polaridade reversa e funcionar bem em circuitos AC.
Você deve seguir as diretrizes do setor ao selecionar capacitores para seu projeto:
- Aplicação: Escolha o tipo com base na finalidade do seu circuito. Circuitos de alta frequência geralmente precisam de capacitores cerâmicos.
- Capacitância: Escolha o valor que corresponde às necessidades do seu circuito.
- Tolerância: menor tolerância é melhor, mas verifique como isso afeta o desempenho.
- Tensão nominal: Sempre selecione um capacitor com uma tensão nominal superior à tensão máxima do seu circuito.
- Tamanho e custo: verifique se o capacitor se encaixa no seu projeto e orçamento.
Você deve entender as diferenças entre os tipos de capacitores polarizados e não polarizados. Esse conhecimento ajuda você a selecionar o componente certo para o projeto do circuito seguro e eficaz.
Você aprendeu como a polaridade do capacitor afeta os circuitos eletrônicos. Capacitores polarizados precisam de instalação cuidadosa, enquanto capacitores não polarizados oferecem uso flexível. SempreVerificar marcações polaridade capacitorE selecione capacitores com classificações adequadas. A identificação correta de capacitores polarizados e não polarizados ajuda a evitar falhas e mantém seus projetos seguros e confiáveis.
FAQ
O que acontece se você conectar capacitores polarizados para trás?
Você arrisca danificar capacitores polarizados se conectá-los para trás. O capacitor pode vazar, superaquecer ou até mesmo explodir. Verifique sempre as marcações antes da instalação.
Você pode usar capacitores não polarizados em vez de capacitores polarizados?
Você pode usar capacitores não polarizados no lugar de capacitores polarizados somente se o circuito permitir. Os capacitores não polarizados funcionam em circuitos CA e CC.
Como você identifica a polaridade dos capacitores polarizados?
Você pode identificar a polaridade dos capacitores polarizados procurando por um chumbo mais longo ou uma faixa no corpo. O chumbo mais longo marca o terminal positivo.
