O que significa o 220 Resistor Color Code

Se você pegar um resistor 220 ohm, você vai manchar seu código de cor imediatamente. Para um padrão4-band resistor, o 220 resistor cor código é vermelho, vermelho, marrom, ouro-A. Você também pode ver uma versão de 5 bandas, que usa vermelho, vermelho, preto, preto, ouro. Cada banda no resistor diz-lhe algo importante:As primeiras bandas dão-lhe os dígitos, a próxima é o multiplicador, e a última banda mostra a tolerância-A. Você quer encontrar o resistor correto rápido, especialmente quando se trabalha com eletrônica delicada ou projetos LED. Saber ler os códigos de cores do resistor economiza tempo e ajuda você a construir circuitos com confiança.

Principais Takeaways

• O código de cores do resistor 220 ohm usa faixas vermelhas, vermelhas e marrons para dígitos e multiplicador, com uma faixa dourada mostrando tolerância de ± 5%.
• 4 bandasResistênciasTem bandas de dois dígitos, um multiplicador e uma banda de tolerância; resistores de 5 bandas adicionam um dígito extra para maior precisão.
• Sempre leia as bandas do resistor começando do lado oposto à banda de tolerância para obter o valor correto.
• Use um multímetro para verificar os valores do resistor quando as faixas coloridas forem difíceis de ver ou pouco claras.
• A220 ohms resistorLimita com segurança a corrente em circuitos LED e muitos outros projetos eletrônicos, protegendo componentes e melhorando a confiabilidade.

220 Resistor Cor Código

Quando você olha para um resistor, você vê faixas coloridas. Estas bandas dizem-lhe o valor do resistor. Você usa o código de cores do resistor para descobrir a resistência. Vamos dividir como você lê o código de cores do resistor 220 para resistores de 4 bandas e 5 bandas.

Código de cores 4 bandas

Você encontrará o código de cores de 4 bandas na maioria dos resistores padrão. Para um resistor de 220 ohms, as bandas são vermelho, vermelho, marrom e ouro. Cada banda tem um trabalho:

• A primeira faixa é vermelha. Ele representa o dígito 2.
• A segunda faixa também é vermelha. São mais dois.
• A terceira banda é marrom. Este é o multiplicador, o que significa que você multiplica por 10.
• A quarta faixa é ouro. Isto mostra a tolerância, que é ± 5%. Às vezes você vê prata, o que significa ± 10%.

Aqui está uma tabela para ajudá-lo a ver o que cada banda significa:

Você calcula a resistência colocando os dígitos juntos e multiplicando. Então,2 e 2 fazem 22. Multiplique 22 por 10, e você terá 220 ohms-A. A banda de tolerância diz quanto o valor real pode mudar. Se você ver ouro, o resistor pode ser 5% maior ou menor que 220 ohms.

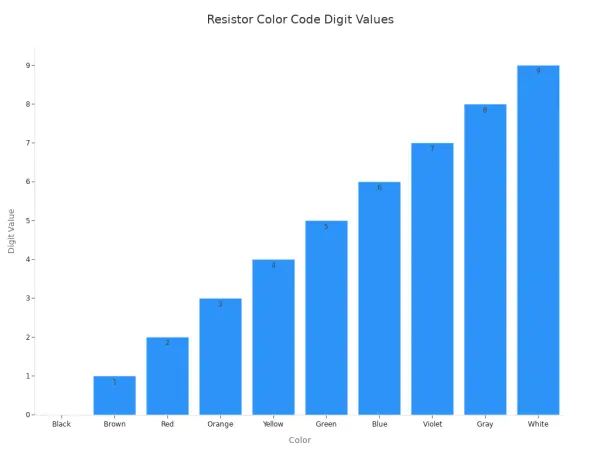

Dica: Se você esquecer o que as cores significam, lembre-se da frase “BBROYGBVGW” para Preto, Marrom, Vermelho, Laranja, Amarelo, Verde, Azul, Violeta, Cinza, Branco. Cada cor representa um número de 0 a 9.

Código de cores 5 bandas

Alguns resistores usam cinco bandas. O código de cores de 5 bandas oferece mais precisão. Para um resistor de 220 ohm, você vê Vermelho, Vermelho, Preto, Preto e Ouro.

• A primeira faixa é vermelha. Isso é 2.
• A segunda faixa é vermelha. Outro 2.
• A terceira faixa é preta. Este é 0.
• A quarta faixa é preta. Este é o multiplicador, o que significa que você multiplica por 1.
• A quinta faixa é ouro. Esta é a tolerância, ± 5%.

Você coloca os dígitos juntos: 2, 2 e 0. Isso dá 220. Multiplique por 1, e você ainda terá 220 ohms. A faixa dourada significa que o resistor pode estar desligado em 5%.

Aqui está uma tabela que mostra oDiferença entre 4 bandas e 5 bandas resistor códigos de cores:

Você usa o código de cores de 5 bandas quando precisa de valores mais precisos do código de cores do resistor. O dígito extra ajuda você a obter a resistência exata que deseja.

Tabela Referência Rápida

Você pode precisar verificar os códigos de cores do resistor rapidamente. Aqui está uma tabela com códigos de cores comuns resistor para 220 ohm e 220k ohm resistores:

Observe a diferença entre um resistor 220 ohm e um resistor 220k ohm. Para 220k ohms, a banda multiplicadora é amarela (o que significa × 10.000), não marrom ou preta. Se você misturar o código de cores, você pode usar o resistor errado em seu circuito.

Se você quiser calcular a resistência, basta seguir estes passos:

1. Olhe para as duas primeiras (ou três) bandas. Estes são os dígitos.
2. Encontre a banda multiplicadora. Multiplique os dígitos por este número.
3. Verifique a banda tolerância. Isso diz o quanto o valor do resistor pode mudar.

Você usa códigos de cores sempre que constrói um circuito. Eles ajudam você a escolher o resistor certo para o seu projeto. Se você nunca ficar preso, você pode usar um multímetro para verificar novamente o valor.

Sistema Código Cor Resistor

OResistor cor código sistemaAjuda você a descobrir o valor de qualquer resistor apenas olhando para suas faixas coloridas. Este sistema é usado em todo o mundo, para que você possa pegar um resistor de qualquer fabricante e lê-lo da mesma maneira. ONorma IEC 60062Garante que as cores significam a mesma coisa em todos os lugares. Você vai ver resistores com três a seis bandas. Na maioria das vezes, você vai trabalhar comResistores de quatro bandas ou cinco bandas-A. Cada banda lhe diz algo importante-dígitos, multiplicador, tolerância e às vezes coeficiente de temperatura.

Lendo códigos cores

Você pode se sentir nervoso sobre a leitura de códigos de cores resistor, mas você pode fazê-lo com alguns passos fáceis. Vamos caminhar através de como ler um220 ohms resistor:

1. Segure o resistor para que você possa ver todas as bandas. Encontre a banda tolerância primeiro. Geralmente é ouro ou prata e espaçados mais distantes.
2. Comece a ler do lado oposto da banda de tolerância. A primeira faixa é vermelha. Isso significa 2.
3. A segunda faixa também é vermelha. São mais dois.
4. A terceira banda é marrom. Esse é o multiplicador. Multiplique por 10.
5. A quarta faixa é ouro. Isto mostra a tolerância, que é ± 5%.
6. Coloque os dígitos juntos: 22. Multiplique por 10. Você obtém 220 ohms.
7. A tolerância significa que seu resistor pode estar em qualquer lugar de 209 ohms a 231 ohms.

Dica: verifique sempre oLeitura direção-A. Se você começar do lado errado, você vai ter o valor errado.Boa iluminaçãoAjuda você a ver as cores claramente. Se você tiver problemas para diferenciar as cores, use uma lupa ou um gráfico de referência.

Erros comuns acontecem quando você mistura cores semelhantes, como vermelho e marrom. Você também pode ler as bandas ao contrário. Pratique ler as cores do resistor e mantenha um gráfico próximo. Se você é daltônico ou as bandas parecem desbotadas, não se preocupe-há outra maneira.

Usando um multímetro

Às vezes as faixas coloridas em um resistor são difíceis de ver. Talvez estejam desbotadas ou as cores pareçam muito parecidas. Você podeUse um multímetro digitalPara verificar a resistência diretamente. Basta colocar o resistor 220 ohm entre as sondas. O multímetro irá mostrar-lhe a resistência em ohms. Este método dá-lhe uma resposta rápida e confiável. Multímetros são geralmenteMais preciso do que ler cores do resistor, Especialmente quando as bandas não são claras. Você pode ver uma pequena diferença por causa da qualidade do medidor ou como você segura as sondas, mas ainda é a melhor maneira de verificar novamente seu resistor.

Nota: Se você já se sentiu inseguro sobre a leitura resistor códigos de cores, pegue o seu multímetro. É uma ferramenta útil para cada projeto eletrônico.

Usos Resistor

Exemplo LED

Você provavelmente vê LEDs em todos os lugares-em brinquedos, controles remotos e até mesmo em seu computador. Se você quiser acender um LED com segurança, você precisa de um resistor. O220 ohms resistorÉ um favorito para este trabalho. ÉLimita a corrente para que seu LED não queime-A. Sem um resistor, o LED pode ficar muito atual e parar de funcionar.

Vamos dar uma olhada em um exemplo simples. Imagine que você tem uma bateria de 3V e um LED com uma tensão direta de 2,8 V. Você quer saber o que resistor para usar. Você pode usar a Lei de Ohm:
R = (V_fornecimento-V_LED)/I
Se você quiser cerca de 10mA de corrente, você usaria um resistor de 20 ohm. Mas se você usar um220 ohm resistor, a corrente cai para cerca de 0,9mA-A. Isso ainda é suficiente para ver o brilho do LED e economiza energia. Esta corrente mais baixa também ajuda a sua bateria durar mais tempo e mantém o seu LED seguro.

Dica:Sempre use um resistor com a potência correta-A. Se o resistor ficar muito quente, pode falhar. Para a maioria dos projetos LED, um resistor padrão 1/4 watt funciona bem.

Outras aplicações

O resistor 220 ohm faz mais do que apenas proteger LEDs. Você vai encontrá-lo em muitos circuitos:

• Ajuda a criarTensão divisores, Que dividiu a tensão paraSensoresOu outras partes.
• Limita a corrente nos circuitos do transistor, certificando-seTransístoresTrabalhar da maneira certa.
• Estabiliza a tensão ou a corrente dentroCircuitos feedbackEspecialmente em fontes de alimentação.
• Ele gerencia os níveis de sinal em circuitos de áudio.
• Atua como uma carga para testar circuitos ou como um resistor pull-up/pull-down para manter os sinais estáveis.

Você pode usar um resistor 220 ohm em projetos Arduino,Circuitos do sensor, E até mesmoAmplificadores-A. Protege partes sensíveis controlando a corrente e a tensão. Isso torna seus circuitos mais seguros e confiáveis.

Nota: Verifique sempre as necessidades do seu circuito. Às vezes é necessário um valor diferente do resistor para obter os melhores resultados.

---

Você pode identificar um resistor de 220 ohms verificando suas faixas de cores. Comece com a banda de tolerância, geralmente dourada, depois leia as bandas do lado oposto. As duas primeiras bandas mostram os dígitos, e a terceira banda é o multiplicador. Para um resistor de 220 ohms, você verá vermelho, vermelho e marrom. Este método funciona para cada resistor que você usa. Se você se sentir inseguro, pegue seu multímetro e meça o resistor diretamente. Usar o resistor certo mantém seus circuitos seguros e confiáveis. Pratique ler códigos e usar cores do resistorGráficos como este aquiPara ajudar:

Lembre-se, dominar os códigos de cores do resistor facilita a resolução de problemas e a construção eletrônica. Você vai evitar erros e manter seus projetos funcionando sem problemas.

FAQ

O que acontece se você usar o valor do resistor errado?

Se você usar o resistor errado, seu circuito pode não funcionar como esperado. LEDs podem queimar ou não acender. Outras partes podem ficar muito ou muito pouca corrente. Sempre verifique o código de cor do resistor antes de construir.

Você pode usar um resistor 220 ohm para qualquer LED?

Você pode usar um resistor 220 ohm para muitos LEDs padrão, mas não todos. Alguns LEDs exigem mais ou menos resistência. Verifique sempre a tensão e a corrente do LED. Use a Lei de Ohm para escolher o resistor certo para o seu projeto.

Como você sabe para que lado ler as faixas coloridas de um resistor?

Procure a faixa de tolerância, geralmente ouro ou prata. Ele fica mais longe das outras bandas. Comece a ler pelo lado oposto. Isso ajuda você a obter o valor correto do resistor todas as vezes.

Quais ferramentas ajudam você a verificar o valor de um resistor?

Você pode usar umMultímetroMedir o valor de um resistor diretamente. Esta ferramenta dá-lhe uma leitura digital. Se as faixas de cores são difíceis de ver, um multímetro torna mais fácil encontrar o valor exato do resistor.
