Вам часто нужен надежный компонент для переключения и исправления в ваших проектах.BT151Выпрямитель дает вам эту силу. Как средняя мощность bt151 SCR, он хорошо работает как в домашних, так и в промышленных условиях. Этот выпрямитель с кремниевым управлением позволяет легко контролировать высокие токи. Вы должны знать детали распиновки и таблицы данных прежде чем вы используете бт151. Bt151 scr выделяется среди тиристорных устройств своей стабильной работой. Многие инженеры доверяют этому управляемому выпрямителю для безопасного и стабильного управления мощностью. Если вы хотите узнать, как использовать bt-151 scr, начните с понимания его роли в качестве тиристора. Bt151 scr помогает управлять питанием в любом выпрямителе или цепи. Вы можете рассчитывать на bt151 для вашего следующего проекта тиристора. Когда вы узнаете, как использовать bt151, вы откроете новые способы улучшения своих схем с помощью scr.

Ключевые выходы

• BT151 SCR может безопасно обрабатывать много энергии. Он хорошо работает в домашних и заводских схемах.

• Вы должны знать правильную распиновка. Контакт 1-ворота. Контакт 2-анод. Контакт 3-катод. Это поможет вам соединить его правильным образом.

• Всегда смотрите на техническое описание пределов напряжения и тока. Проверьте также другие характеристики. Это предотвращает повреждение устройства.

• Используйте небольшой ток затвора, чтобы включить BT151. Добавьте радиаторы и демпферные схемы, чтобы обеспечить безопасность.

• BT151 хорошо работает для диммеров света и управления скоростью двигателя. Он также хорош для цепей зажигания и защиты.

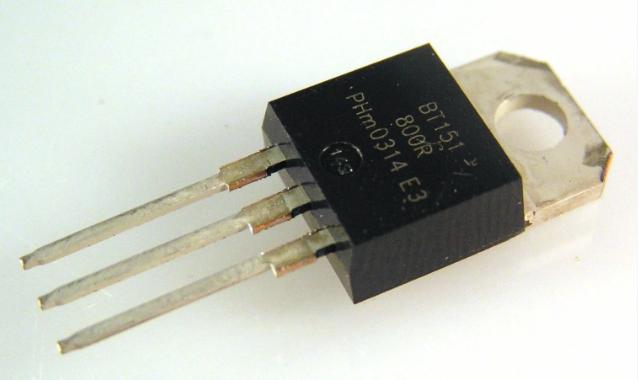

Обзор BT151 SCR

Особенности

Bt151 scr сделан, чтобы быть прочным и надежным. Многие люди используют этот кремниевый выпрямитель в разных схемах. Это хорошо для проектов, которым нужен тиристор средней мощности. Bt151 использует пакет TO-220AB. Это позволяет легко надеть радиатор. Вот некоторые важные особенности:

• Может обрабатыватьДо 650 В между анодом и катодом

• Может выдерживать среднеквадратичный ток до 12А

• Может давать до 120 А в импульсном постоянном токе

• Требуется только ток срабатывания затвора 15 мА

• Имеет ток удержания до 20 мА

• Ток фиксации до 40 мА

• Использует пакет TO-220AB для легкой настройки

Bt151 scr может управлять высокими напряжениями и токами. Это делает его хорошим выбором как для новых, так и для опытных инженеров, использующих тиристоры.

Преимущества

Есть много хороших вещей об использовании bt151 в ваших проектах. Этот scr обеспечивает стабильное переключение и выпрямление. Это поможет вам безопасно контролировать мощность. Bt151 работает как в домашних, так и в промышленных схемах. Вы можете использовать этот тиристор для диммеров, контроллеров двигателей или схем защиты. Низкий ток триггера затвора позволяет использовать простые логические схемы для управления bt151 scr. Он также быстро реагирует и может выдерживать большие скачки напряжения, поэтому ваши цепи остаются в безопасности. Многие люди выбирают этот контролируемый выпрямитель, потому что он работает долго и хорошо. Если вам нужен выпрямитель с кремниевым управлением для тяжелых работ, bt151-отличный выбор.

Совет: Всегда читайте техническое описание перед использованием bt151 scr. Это поможет вам избежать ошибок и сохранит вашу схему в безопасности.

Распиновка BT151

Функции штыря

Вам необходимо знать функции контактов, прежде чем использовать BT151 SCR в своей цепи. BT151 SCR имеетТри основных контакта. Каждый контакт имеет особую работу в устройстве.

• Анод-это штифт, на котором ток поступает в SCR. Вы подключаете этот вывод к положительной стороне вашей цепи. Анод действует как основной вход для носителей заряда.

• Катод-это контакт, где ток покидает SCR. Вы подключаете этот вывод к отрицательной стороне вашей цепи. Катод помогает контролировать поток электронов. Хорошая конструкция этого штифта сохраняет сопротивление и низкий нагрев.

• Ворота-это контрольный штифт. Вы используете ворота, чтобы включить SCR. Небольшое напряжение на затворе запускает устройство. Это позволяет контролировать, когда SCR начинает проводить.

Вы найдете эти булавки на упаковке TO-220. Знание распиновки bt151 поможет вам правильно подключить SCR. Если вы смешаете контакты, ваша схема не будет работать так, как планировалось. Всегда проверяйте техническое описание на правильность распиновки bt151 scr перед началом сборки.

Примечание. Для срабатывания SCR штифту затвора требуется только небольшой ток. Это упрощает управление с помощью логических схем илиМикроконтроллеры.

Схема распиновка

Вы можете использовать эту простую схему распиновки, чтобы помочь вам подключить BT151 SCR:

• Контакт 1:Ворота (G)

• Контакт 2:Анод (А)

• Контакт 3:Катод (K)

Вот таблица быстрой справки для распиновки BT151 SCR:

Когда вы будете следовать правильной распиновке, ваша схема будет работать безопасно и эффективно.

BT151 Спецификация

Прежде чем использовать BT151 SCR, вы должны посмотреть техническое описание. В таблице данных показаны важные детали и рейтинги устройства. Вы можете найти техническое описание PDF онлайн, если вы хотите получить дополнительную информацию. Чтение спецификации поможет вам избежать ошибок и сохранит вашу схему в безопасности.

Основные характеристики

Вы должны проверить ключевые спецификации BT151 SCR. Эти детали показывают, как устройство работает в вашей цепи. Вот некоторые из наиболее важных характеристик, которые вы увидите:

• Повторяющееся пиковое напряжение в несостоянии (VDRM):400-800 В

• Текущий ток в штатном состоянии RMS (IT(RMS):12А

• Пиковый ток срабатывания затвора (IGT):15 мА

• Удерживающий ток (IH):20 мА

• Ток фиксации (IL):40 мА

• Тип упаковки:TO-220AB

Эти спецификации помогут вам решить, подходит ли BT151 для вашего проекта. Всегда сравнивайте номера таблиц данных с тем, что нужно вашей схеме. Если вы хотите получить более подробную информацию, проверьте техническое описание PDF для получения дополнительной информации.

Чаевые: Используйте таблицу таблицы данных, чтобы проверить проектные значения.

Максимальные рейтинги

Вам нужно знать максимальные рейтинги, чтобы обеспечить безопасность вашего BT151 SCR. Если вы пройдете по этим номерам, вы можете сломать устройство. В таблице данных перечислены эти рейтинги, которые помогут вам защитить вашу схему.

Вы всегда должны оставаться под этими максимальными рейтингами. Таблица данных дает вам эти ограничения, чтобы вы могли построить безопасную и надежную схему.

Схема проектирования с выпрямителем BT151

Типичные схемы

Вы можете использовать выпрямитель BT151 во многих различных схемах. Этот тиристор хорошо работает в проектах, где требуется управление мощностью. Вот несколько распространенных способов, которыми вы можете использовать BT151 SCR:

1. Цепь светового диммера
   Вы можете построить простой светорегулятор с помощью BT151. В этой схеме тиристор контролирует, сколько энергии достигает лампы. Вы регулируете яркость, изменяя точку запуска SCR. Эта настройка поможет вам сэкономить энергию и продлить срок службы ваших лампочек.

2. Цепь выпрямителя переменного тока
   Выпрямитель BT151 может превращать переменный ток в постоянный. Вы используете тиристор для управления потоком тока. Эта схема полезна, когда вам нужен контролируемый выход постоянного тока от источника переменного тока. BT151 SCR обеспечивает стабильное и надежное исправление.

3. Регулятор скорости двигателя
   Вы можете использовать BT151 для управления скоростью небольших двигателей. В этой схеме тиристор действует как переключатель. Вы изменяете скорость, регулируя сигнал ворот. Этот метод дает вам плавный контроль над двигателем.

Вот простой кодовый блок, который показывает, как вы можете подключить BT151 SCR в основной цепи выпрямителя переменного тока:

Источник переменного тока
|
[Загрузить]
|
Анод (BT151)
|
Катод (BT151)
|
Земля
Гейт (BT151) <-- Импульс срабатывания

Совет: всегда используйте демпферную схему (резистор иКонденсаторПоследовательно) через BT151, чтобы защитить его от скачков напряжения.

Советы дизайна

Вы хотите, чтобы ваша схема работала безопасно и надежно. Вот несколько советов, которые помогут вам получить наилучшие результаты с выпрямителем BT151:

• Используйте правильный привод ворот
  Убедитесь, что вы используете ток срабатывания правого затвора. Для BT151 SCR требуется только небольшой ток на затворе. Вы можете использовать простую логическую схему или микроконтроллер для отправки импульса запуска. Это упрощает управление тиристором.

• Добавить радиаторы
  BT151 может выдерживать большие токи, но он нагревается. Прикрепите к устройству радиатор. Этот шаг сохраняет тиристор прохладным и предотвращает повреждение.

• Защита от скачков напряжения
  Используйте демпферную схему для защиты BT151 от внезапных изменений напряжения. Эта схема помогает тиристору прослужить дольше.

• Проверьте тип нагрузки
  BT151 лучше всего работает с резистивными или индуктивными нагрузками. Если вы используете его с двигателем или трансформатором, убедитесь, что вы добавили защиту для задней ЭДС.

• Тест перед окончательным использованием
  Сначала создайте свою схему на макетной плате. Протестируйте BT151 SCR со своей нагрузкой. Этот шаг поможет вам найти проблемы, прежде чем сделать окончательный вариант.

Вот таблица, которая показывает общие проблемы и как вы можете их решить:

Примечание: Всегда читайте техническое описание для BT151 перед началом проекта. Эта привычка поможет вам избежать ошибок и сохранит вашу схему в безопасности.

Вы можете использовать выпрямитель BT151 разными способами. Когда вы будете следовать этим советам, ваши тиристорные схемы будут работать лучше и прослужат дольше.

Приложения выпрямителя BT151

Вы можете использовать выпрямитель BT151 во многих реальных приложениях. Этот тиристор хорошо работает как в домашних, так и в промышленных условиях. Вы найдете его в цепях, которым требуется сильное и надежное управление мощностью. BT151 SCR дает вам простой способ управления высокими токами и напряжениями. Давайте посмотрим на некоторые из наиболее распространенных применений.

Контроль мощности

Вам часто нужно контролировать количество энергии, которая поступает на устройство. Выпрямитель BT151 поможет вам сделать это с легкостью. Вы можете использовать этот тиристор в диммерах. Когда вы поворачиваете ручку на диммере, вы меняете точку срабатывания SCR. Это действие позволяет вам установить яркость вашей лампы. Вы экономите энергию и продлевает срок службы лампочек.

Вы также видите BT151 в контроллерах скорости двигателя. Вы можете использовать тиристор, чтобы отрегулировать скорость вращения вентилятора или небольшого двигателя. Изменяя сигнал ворот, вы устанавливаете желаемую скорость. Этот метод дает вам плавный и устойчивый контроль. Вам не нужна сложная электроника, чтобы получить хорошие результаты.

В системах отопления вы можете использовать BT151 для контроля температуры. SCR очень быстро включает и выключает нагреватель. Это действие поддерживает постоянную температуру. Вы получаете лучший комфорт и экономите энергию в то же время.

Совет: Всегда используйте демпферную схему с BT151 при управлении индуктивными нагрузками, такими как двигатели или трансформаторы. Этот шаг защищает тиристор от скачков напряжения.

Использование переключения

BT151 также хорошо работает как коммутатор во многих цепях. Вы можете использовать этот тиристор в цепях зажигания газовых плит или котлов. Когда вы нажимаете кнопку зажигания, SCR позволяет всплеску тока. Этот всплеск создает искру, чтобы зажечь горелку. BT151 справляется с этой работой, потому что он может принимать высокие импульсы тока.

Вы найдете BT151 в схемах защиты. Когда происходит неисправность, тиристор может быстро отключить нагрузку. Это действие защищает ваши устройства от повреждений. Вы также можете использовать BT151 в цепях ломов. Эти схемы защищают чувствительную электронику, замыкая питание, если напряжение становится слишком высоким.

Управление освещением является еще одним распространенным использованием. Вы можете использовать BT151 для включения и выключения уличных фонарей или сценических фонарей. Тиристор выдерживает большие нагрузки и хорошо работает в суровых условиях.

Некоторые контроллеры двигателей используют BT151 для запуска и остановки двигателей. SCR дает вам точный контроль. Вы также можете найти BT151 в системах зажигания разряда конденсатора (CDI) для небольших двигателей. Тиристор высвобождает накопленную энергию в катушку зажигания в нужное время. Это действие создает сильную искру для зажигания двигателя.

Вот таблица, которая показывает некоторые реальные приложения BT151:

Примечание. Высокий номинальный импульсный ток BT151 и высокая мощность dv/dt делают его надежным в цепях с внезапными изменениями напряжения. Вы можете доверять этому тиристору, чтобы хорошо работать даже в тяжелых условиях.

Вы можете использовать выпрямитель BT151 во многих типах цепей. Этот тиристор обеспечивает надежное управление мощностью и быстрое переключение. Вы получаете безопасную и стабильную работу во всех ваших проектах.

Вы можете использовать выпрямитель BT151 в своих цепях, выполнив следующие основные действия:

• Убедитесь, что вы знаете правильные контакты и как их соединить.

• Посмотрите на техническое описание, чтобы найти безопасные значения для его использования.

• Добавьте такие вещи, как демпферные схемы и радиаторы для защиты.

• Попробуйте свой дизайн, прежде чем использовать его по-настоящему.

Помните: всегда смотрите на техническое описание для каждого проекта. Попробуйте различные идеи цепи для того чтобы увидеть как БТ151 СКР может помочь вам контролировать силу в безопасном и легком пути.

Часто задаваемые вопросы

В чем основное использование выпрямителя BT151?

Вы используете выпрямитель BT151 для управления питанием в цепях. Он хорошо подходит для переключения, регулировки яркости света и управления двигателями. Вы можете использовать его как в домашних, так и в промышленных проектах.

Как вы запускаете BT151 SCR?

Вы запускаете BT151, подая небольшой ток на штифт затвора. Это действие включает устройство. Для этой цели можно использовать простой переключатель, микроконтроллер или логическую схему.

Можно ли использовать BT151 с микроконтроллерами?

Да, вы можете использовать BT151 с микроконтроллерами. Для срабатывания затвора требуется только небольшой ток. Убедитесь, что ваш микроконтроллер может подавать достаточный ток на затвор.

Почему вы должны использовать демпферную схему с BT151?

Схема демпбера защищает BT151 от скачков напряжения. Это помогает предотвратить ложное срабатывание и повреждение. Вы всегда должны добавлять демпферы при управлении индуктивными нагрузками, такими как двигатели или трансформаторы.
