Стандартные значения резистора может понять каждый
Стандартные значения резистора значительно упрощают выбор правильного резистора. Вы видите эти ценности повсюду в электронном
Стандартные значения резистора значительно упрощают выбор правильного резистора. Вы видите эти значения повсюду в электронике, например 1,0, 2,2 или 4,7 Ом. Производители используют стандартные значения резисторов, чтобы сделать вещи простыми и надежными. Когда вы выбираете резистор, вы находите эти значения в организованных группах. К примеру,Серии E12 и E24Поможет вам выбрать из наиболее распространенных стандартных значений резистора. Вот таблица, показывающая, сколько типов резисторов вы получаете в каждой серии:
| E-серии | Количество значений | Всего типов резисторов |
|---|---|---|
| Е12 | 12 | 84 |
| Е24 | 12 | 168 |
Стандартные значения резистора позволяют с уверенностью создавать и ремонтировать схемы.
Ключевые выходы
- Стандартные значения резистораУпростить процесс выбора правильного резистора для ваших электронных проектов.
- Использование значений серии E помогает избежать путаницы и экономит время при проектировании и ремонте.
- Более плотный допускРезисторыОбеспечивают более точные результаты, делая ваши схемы более надежными.
- Цветовая кодировка на резисторахПозволяет быстро определять значения и допуски, ускоряя поиск и устранение неисправностей.
- Всегда используйте стандартные значения резистора для обеспечения совместимости и простоты замены в ваших цепях.
Почему существуют стандартные значения резисторов
Цель и преимущества
Вы часто видитеСтандартные значения резистораВ электронике, потому что они облегчают вашу жизнь. Отраслевые группы, такие как IEC, устанавливают эти значения, чтобы вы могли выбирать резисторы, которые хорошо работают практически в любой цепи. Когда вы используете стандартные значения резисторов, вы избегаете путаницы и экономите время при проектировании и ремонте. Вам не нужно угадывать, какой резистор использовать, или беспокоиться о поиске редких деталей.
Стандартные значения резисторов помогут вам сосредоточиться на построении цепей вместо того, чтобы искать трудно найти компоненты.

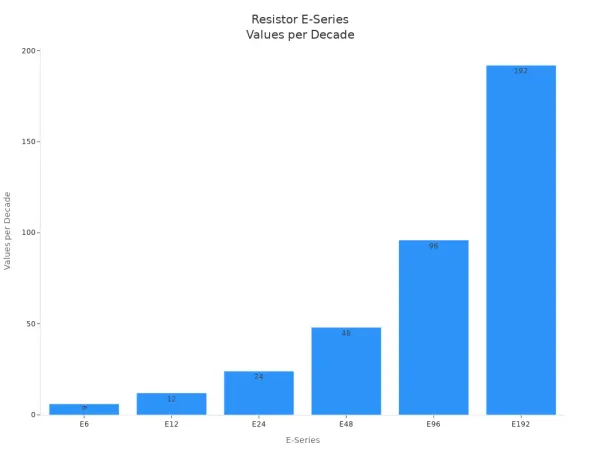

Вот таблица, показывающая, как E-серия организует значения резисторов по допуску.Эта система позволяет вам выбрать правильный резистор для ваших нужд, независимо от того, хотите ли вы базовую или сверхточную производительность.
| E-серии | Ценности за десятилетие | Толерантность |
|---|---|---|
| Е6 | 6 | ± 20% |
| Е12 | 12 | ± 10% |
| Е24 | 24 | ± 5% |
| E48 | 48 | ± 2% |
| Е96 | 96 | ± 1% |
| Е192 | 192 | ± 0,5%, ± 0,25%, ± 0,1% |
Вы выигрываете от стандартных значений резистора во многих отношениях:
- Вы получаете предсказуемые значения сопротивления.
- Вы можете легко найти совместимые резисторы для своего проекта.
- Вы экономите деньги, потому что производители имеют эти общие ценности.
- Вы тратите меньше времени на расчеты и корректировки.
Минимизация ошибок
Стандартные значения резистора также помогут вам избежать ошибок. Когда вы используете резисторы из одной серии, вы уменьшаете вероятность ошибок в вашей цепи. Вы можете сопоставить резисторы с аналогичными значениями, чтобы получить более точные результаты. Например, если вам нужно сопротивление, близкое к 940 Ом, вы можете комбинировать резисторы в узком диапазоне для достижения этой цели.
- Совместное использование нескольких резисторов помогает усреднить небольшие ошибки.
- Вы можете выбрать резисторы с близкими значениями для большей точности.
- Более плотные резисторы допуска обеспечивают более надежную работу схемы.
Цветовая кодировка на резисторах делает идентификацию быстрой и легкой.Вы можете сразу определить ценность и допуск, что ускоряет поиск и устранение неисправностей и ремонт. Эта система обеспечивает бесперебойную работу ваших электронных устройств и помогает быстрее устранять проблемы.
| Аспект | Пояснение |
|---|---|
| Стандартизация | IEC определил стандартные значения резисторов для обеспечения совместимости между производителями. |
| Эффективность закупок | УпрощаетПроцесс закупкиПутем предоставления согласованного набора значений для поиска поставщиков. |
| Эффективность цепочки поставок | Повышает эффективность цепочки поставок, позволяя производителям складировать стандартизированные значения. |
Организация стандартных значений резистора
Обзор E-серии
Вы видите значения резисторов, организованные в группыE-серия. Эти группы помогут вам выбратьПодходящий резистор для вашего электронного проекта. Система E-серии происходит отСтандарт IEC 60063:1963. Этот стандарт начался после Второй мировой войны, когда необходимость в общих значениях резисторов стала очевидной. Военное производство требовало надежных электронных компонентов для радиолокационного и коммуникационного оборудования. После войны потребительская электроника быстро росла, поэтому производителям нужен был способ изготовления и продажи резисторов с предсказуемыми значениями.
МЭК начала работать над этой системой в 1948 году. Первая версия появилась в 1952 году. К 1963 году E-серия стала основным способом организации значений резисторов. Вы используете эти серии сегодня, чтобы выбрать резисторы для всего, от простых схем до продвинутыхИнтегральные схемы.
- E3, E6, E12, E24, E48, E96 и E192 являются основными E-сериями.
- Каждая серия дает вам заданные значения резисторов за десятилетие.
- Вы найдете эти значения в таблицах и диаграммах, что упрощает выбор.
Вот таблица, показывающая, сколько значений резисторов вы получаете в каждой серии E и их допуск:
| Серия E | Допуск (SIG фиг) | # Ценностей в каждом десятилетии |
|---|---|---|
| Е3 | 36% * | 3 |
| Е6 | 20% | 6 |
| Е12 | 10% | 12 |
| Е24 | 5% | 24 |
| E48 | 2% | 48 |
| Е96 | 1% | 96 |
| Е192 | 0,5%, 0,25% и более высокие допуски | Н/А |
Вы можете видеть, как количество значений резистора увеличивается по мере ужесточения допуска. Это означает, что у вас есть больше возможностей для точных схем.
Вы часто используете серии E6, E12 и E24 для большинства электронных работ. Для высокоточных работ вам может понадобиться E48, E96 или E192. Производители перечисляют эти значения резисторов в каталогах и интернет-магазинах, чтобы вы могли быстро найти то, что вам нужно.
Совет: при проектировании схемы начните с проверки того, какая серия E соответствует вашим потребностям. Это экономит ваше время и поможет вам избежать ошибок.
Допуски и категории
Значения резисторов группируются по допускам. Допуск говорит вам, насколько фактическое значение резистора может отличаться от его помеченного значения. Вы видите это в процентах, например, ± 5% или ± 10%.Полоса допуска на резистореОтображает эту информацию с помощью цветовой кодировки. Например, золотой диапазон означает ± 5%, а серебряный диапазон означает ± 10%.
Вот таблица, показывающая общиеКатегории допускаИ примеры значений резисторов:
| Категория допуска | Пример Предпочтительные значения |
|---|---|
| 20% (серия E6) | 1,0, 1,5, 2,2, 3,3, 4,7, 6,8 |
| 10% | Различные значения |
| 5% | Различные значения |
| 2% | Прецизионные резисторы |
| 0,1% | Прецизионные резисторы |
Вы используете более жесткие полосы допуска, когда вам нужна больше точности. Для повседневных схем хорошо работает допуск 5% или 10%. Для чувствительного оборудования вы выбираете резисторы с допуском 1% или даже 0,1%.
Производители убедитесь, что резисторы соответствуют этим стандартным значениям и допускам. Они тестируют каждую партию и используют инструменты моделирования для проверки производительности. Например, резистор с маркировкой 100 Ом с допуском 5% может измерять от 95 Ом до 105 Ом. Этот баланс между точностью и стоимостью помогает создавать надежные схемы, не тратя слишком много.
Как работают таблицы десятилетий
Значения резисторов следуют шаблону, называемому таблицей декад. Вы видите базовые значения, такие как 1,0, 1,2, 1,5, 1,8, 2,2 и так далее. Вы умножаете эти базовые значения на десять, чтобы получить больше вариантов. Например, если вам нужен резистор для более высокого напряжения, вы можете использовать 10, 12, 15, 18, 22, 33, 47, 68 или 100 Ом. Вы также можете найти 1K, 10K или 100K Ом, умножив базовые значения.
Эта система позволяет легко находить значения резисторов для любой части вашей цепи. Вам не нужно угадывать или вычислять нечетные числа. Вы просто смотрите значение в таблице и выбираете ближайшее совпадение.
Примечание. Цветовое кодирование помогает быстро считывать значения резисторов и диапазоны допусков. Вам не нужны специальные инструменты-просто изучите цветовую диаграмму, и вы сможете идентифицировать резисторы на вид.
Значения резисторов группируются поСистема предпочтительных ценностей EIA. Например, с допуском 10% вы начинаете со 100 Ом, затем переходите к 120 Ом, 150 Ом, 180 Ом и 220 Ом. Эта модель продолжается на протяжении десятилетий, поэтому у вас всегда есть логический набор вариантов.
Вы используете эти стандартные значения резисторов во всех видах электронных компонентов и интегральных схем. Независимо от того, создаете ли вы простую светодиодную схему или сложную плату микроконтроллера, вы полагаетесь на эти значения, чтобы сделать свою проектную работу.
Использование значений резистора
Общие ценности

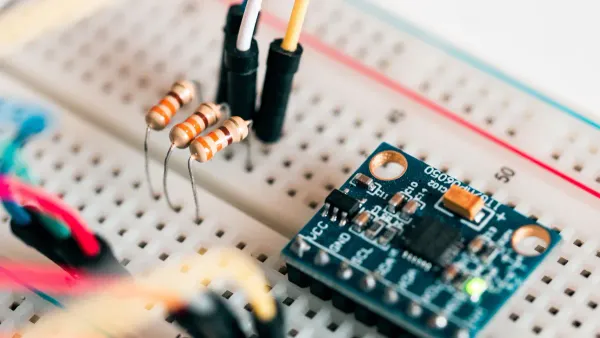

Вы видите стандартные значения резисторов повсюду в электронике. Эти значения помогут вам построить схемы, которые работают надежно. Производители используют стандартную систему значений резисторов, чтобы убедиться, что вы можете найти подходящий резистор для своего проекта. Вы часто используете значения резисторов, такие как 1,0, 1,5, 2,2, 3,3, 4,7, 6,8, 10, 100, 1K, 10K, 100K и 1M Ом. Эти числа поступают из серии E, которая группит значения резисторов по допуску и упрощает выбор.
Значения резистора, такие как4,7 кОм и 5,1 кОмЧасто появляются в бытовой электронике. Международная электротехническая комиссия (IEC) создала стандартную систему значений резисторов для снижения производственных затрат и охвата широкого диапазона допусков. Этот подход позволяет использовать ограниченный набор значений резисторов для множества различных цепей.
Вы используете стандартные значения резисторов во многих реальных цепях. Вот несколько примеров:
- Цепи синхронизации: Вы используете резисторы 1K, 10K или 100K Ом в схемах таймера 555, чтобы контролировать, как долго работает таймер.
- Регулировка напряжения: вы используете стандартные значения резистора для установки выходного напряжения в регуляторах, таких как LM317.
- Измерение тока: вы используете фиксированный резистор для измерения тока в системах управления батареями.
- Измерение температуры: вы используете значения резисторов в цепях делителя напряжения с термисторами для измерения температуры.
- Фильтрация сигналов: вы используете стандартные значения резисторов для удаления шума в цепях звука и передачи данных.
- Делители напряжения: вы используете предпочтительные значения резисторов для понижения напряжения дляМикроконтроллерыИДатчики.
Вы можете найти эти значения резисторов практически в каждом электронном устройстве, от радио до компьютеров.
Вот таблица, показывающая некоторые общие стандартные значения резисторов и где вы можете их использовать:
| Значение резистора | Типичный случай использования |
|---|---|
| 1,0 Ом | Ограничение тока в блоках питания |
| 2,2 Ом | Светодиодная защита |
| 4,7 Ом | Аудио цепи |
| 10 Ом | Фильтрация сигналов |
| 100 Ом | Потяните-вниз резисторы |
| 1 КΩ | Цепи синхронизации |
| 10 кОм | Делители напряжения |
| 100 кОм | ДатчикЦепи |
| 1 м Ом | Входы с высоким сопротивлением |
Вы видите эти стандартные значения резисторов как в простых, так и в сложных электронных компонентах. Интегральные схемы часто используют эти значения для установки рабочих точек и управляющих сигналов.
Подсказки выбора
Когда вы выбираете резистор для своего проекта, вам нужно подумать о нескольких факторах. Вы хотите, чтобы ваша схема работала безопасно и надежно. Вот несколько советов, которые помогут вам выбрать правильное значение резистора:
- Проверьте значение сопротивления, необходимое для вашей цепи. Используйте стандартЗначения резистораИз серии E, чтобы сделать ваш выбор проще.
- Посмотрите наНоминальная мощность. Убедитесь, что ваш резистор может справиться с количеством энергии в вашей цепи. Если резистор станет слишком горячим, он может выйти из строя.
- Обратите внимание на толерантность. Более плотный допуск означает, что значение вашего резистора будет ближе к тому, что вы ожидаете. Для большинства проектов, 5% или 10% допуск работает хорошо.
- Подумайте о температурном коэффициенте. Если ваша цепь станет горячей или холодной, выберите резистор, который остается стабильным в этих условиях.
- Выберите правильный физический размер и тип упаковки. Маленькие резисторы подходят для компактных схем, в то время как большие обрабатывают большую мощность.
- Используйте фиксированные типы резисторов для большинства проектов. Фиксированные резисторы дают вам установленное значение и просты в использовании.
Совет: Всегда используйте стандартные значения резисторов при проектировании или ремонте цепей. Это облегчает поиск замены и обеспечивает надежность вашего проекта.
Инженеры следуют простому процессу выбора значений резистора:
- Рассчитайте сопротивление, необходимое для вашей цепи.
- Рассчитать номинальную мощностьОбязательно.
- Выберите резистор с правильным значением и номинальной величиной из списка стандартных значений резистора.
Вы также должны проверить номинальное сопротивление, допустимую погрешность, номинальную мощность и выдерживаемое напряжение. Эти детали помогут вам выбрать резистор, который подходит для вашего проекта и прослужит долгое время.
Когда вы используете стандартные значения резисторов, вы экономите время и избегаете ошибок. Вы можете найти эти значения в таблицах, диаграммах и онлайн-каталогах. Вам не нужно угадывать или использовать нестандартные значения. Это значительно упрощает работу с электронными компонентами и интегральными схемами.
Примечание. Если используются предпочтительные значения резисторов, можно создавать схемы, которые легко ремонтировать и обновлять.
Ошибки, чтобы избежать
Общие ошибки
При работе с электронными компонентами вы можете ошибиться, если не обращать внимания на значения резисторов. Многие новички выбирают неправильный резистор и вызывают проблемы в своих схемах. Вот некоторые из нихРаспространенные ошибкиВы должны следить за:
- Вы можетеВыгорание светодиодных цепейВыбрав неправильный токоограничивающий резистор.
- Вы можете создать нестабильные источники питания, если вы используете неправильные значения в делителей напряжения.
- Искажение сигнала происходит, когда вы несоответствие импеданса неправильному резистору.
- Вы можете забыть сохранить общие значения резисторов, такие как 1k, 10k и 100k под рукой для быстрого ремонта.
- Вы можете не иметь достаточного количества типов резисторов с различными номинациями мощности для прототипирования.
- Вы можете не обратить внимание на рассеивание мощности и вызвать перегрев резистора.
- Вы всегда должны сначала проверять резисторы при отладке цепи.
Если вы используетеНестандартные значения резистора, Вы можете сделать свой дизайн более сложным. Иногда инженеры используют нестандартные значения для особых временных потребностей, но это может запутать других, которые работают над тем же проектом. Некоторые люди копируют старые конструкции, не проверяя, правильны ли значения резисторов для их нового применения.
Совет: Всегда используйте стандартные значения резистора, если у вас нет веской причины выбрать что-то другое.
Передовая практика
Вы можете избежать ошибок, следуя некоторым простым лучшим практикам. Во-первыхПонять, что нужно вашей схемеПрежде чем выбрать резистор. Поговорите с экспертами, если вы не уверены, какой тип резистора подходит для вашего приложения. Рассмотрим характеристики каждого резистора, такие как допуск и номинальная мощность.

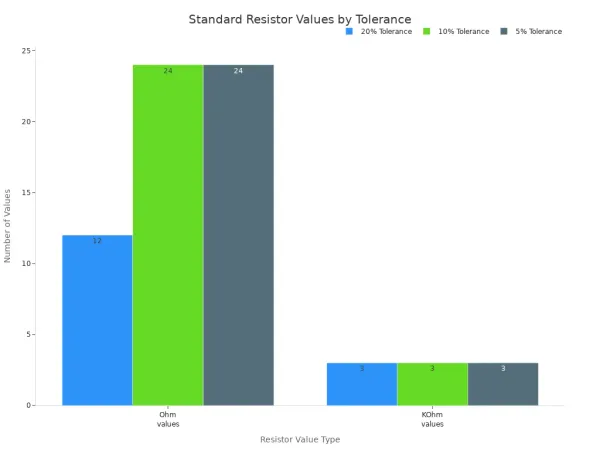

Вот таблица, которая показывает стандартные значения резисторов для разных уровней допуска. Вы можете использовать это в качестве краткой справки при построении или ремонте схем.
| Толерантность | Значения резисторов (Ом) | Значения резисторов (кОм) |
|---|---|---|
| 20% | 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82 | 1, 10, 100 |
| 10% | 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91 | 1, 10, 100 |
| 5% | 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91 | 1, 10, 100 |
Вы всегда должны рассчитать рассеянную мощность, прежде чем выбрать резистор. Храните различные значения резисторов и номинальные мощности в своем наборе инструментов. Используйте таблицы и диаграммы, чтобы помочь вам быстро выбрать правильный резистор. Если вы будете следовать этим шагам, вы будете строить схемы, которые работают хорошо и дольше.
Вы можете с уверенностью выбирать значения резистора, когда понимаете основы. Вот ключевые моменты, которые нужно помнить:
- Узнать оРазличные типы резисторов и их использование.
- Практикуйтесь считывать цветовые коды, чтобы найти значения резистора.
- Выберите резисторы с правильной номинальной мощностью и допуском для вашего проекта.
ЗнаниеСтандартные значения, как в серии E6 и E12Помогает создавать надежные схемы. Образовательные ресурсы и практическая практика делают обучение проще.😊Продолжайте исследовать и наслаждайтесь творением с помощью электронных компонентов!
Часто задаваемые вопросы
Что означает «E-серия» в значениях резистора?
Вы видите «E-series» как способ группировки значений резисторов по допуску. Каждая серия, как E12 или E24, дает вам набор предпочтительных значений. Вы используете эти группы, чтобы выбрать резисторы для электронных схем.
Как вы считываете цветовые коды резисторов?
Вы читаете цветные полосы слева направо. Каждый цвет обозначает число. Первые две полосы показывают значение, третья-множитель, а последняя полоса показывает допуск. Используйте таблицу цветовых кодов для быстрой справки.
Совет: потренируйтесь с настоящими резисторами, чтобы быстрее узнать цветовые коды!
Зачем нужны разные допуски резистора?
Вы выбираете более жесткие допуски для схем, которым нужна точность, например интегральных схем. Более широкий допуск работает для простых проектов. Толерантность говорит вам, насколько близко значение резистора к его метке.
Можете ли вы использовать нестандартные значения резисторов в своем проекте?
Вы можете использовать нестандартные значения, но у вас могут возникнуть проблемы с поиском замены. Стандартные значения упрощают ремонт и модернизацию. Придерживайтесь значений серии E для большинства электронных компонентов.
Что произойдет, если вы выберете неправильное значение резистора?
Вы рискуете повредить свою цепь или вызвать ее неправильную работу. Например, использование низкого значения резистора со светодиодом может сжечь его. Всегда проверяйте свои расчеты и используйте стандартные значения для безопасности.
