5 lợi ích chính của kết nối biến áp wye

Kết nối biến áp wye mang lại một lợi thế đáng kể trong các hệ thống điện hiện đại. Điểm trung tính ổn định của nó là chìa khóa cho cả tính linh hoạt an toàn và điện áp. Cấu hình wye cung cấp nhiều lợi ích cho việc phân phối điện. Thiết kế của hệ thống wye tạo ra một mạng lưới đáng tin cậy và hiệu quả hơn. Những ưu điểm chính của kết nối wye bao gồm:

• Cung cấp một trung tính ổn định wye

• Cung cấp khả năng điện áp kép từ một nguồn duy nhất

• Xử lý tải không cân bằng với dây trung tính wye

• Giảm căng thẳng cách nhiệt trong cuộn dây wye

• Đơn giản hóa phát hiện lỗi trong hệ thống wye

Mang theo chìa khóa

• Một kết nối biến áp wye có một điểm trung tính ổn định. Điểm này làm cho hệ thống điện an toàn và đáng tin cậy.

• Một hệ thống wye có thể cung cấp hai điện áp khác nhau từ một nguồn. Điều này giúp cung cấp năng lượng cho cả thiết bị nhỏ và lớn.

• Kết nối wye xử lý tốt tải điện không đồng đều. Điều này giúp nguồn điện ổn định cho tất cả các thiết bị.

• Cuộn dây wye có ít ứng suất điện hơn. Điều này làm cho máy biến áp bền lâu hơn và chi phí xây dựng ít hơn.

• Một hệ thống wye nối đất giúp tìm lỗi điện một cách nhanh chóng. Điều này bảo vệ con người và thiết bị khỏi tác hại.

Lõi của kết nối máy biến áp wye: trung tính ổn định

Tính năng quan trọng nhất của kết nối biến áp wye là ổn địnhĐiểm trung tính. Điểm trung tâm này hoạt động như một cái Neo cho toàn bộ hệ thống điện ba pha. Sản phẩm mang lại sự an toàn và độ tin cậy. Cấu hình wye tạo ra điểm này nơi các cuộn dây biến áp ba pha gặp nhau.

Điểm trung tính được tạo ra như thế nào

Các kỹ sư tạo ra điểm trung lập trong hệ thống wye bằng cách kết nối một đầu của mỗi cuộn dây biến áp ba pha với nhau. Kết nối phổ biến này tạo thành trung lập. Đây là một tính năng chỉ tồn tại trong một hệ thống wye. Điểm trung tính phục vụ một số chức năng quan trọng:

• Nó thiết lập một điểm tham chiếu chung cho hệ thống.

• Nó cung cấp một đường dẫn trở lại cho dòng điện trong các hệ thống với tải không cân bằng.

• Nó cho phép hệ thống wye cung cấp cả năng lượng một pha và ba pha.

• Nó giúp thiết bị bảo vệ phát hiện lỗi nhanh chóng.

Thiết kế này làm cho kết nối wye cực kỳ linh hoạt cho các nhu cầu năng lượng hiện đại.

Nối đất cho an toàn hệ thống

Điểm trung lập hầu như luôn luôn kết nối với trái đất. Quá trình này được gọi là nối đất. Nối đất trung tính wye là điều cần thiết cho sự an toàn. Nó tạo ra một đường dẫn trở kháng thấp cho các dòng lỗi chảy xuống đất. Hành động nàyỔn định điện áp pha nối đấtVà ngăn ngừa quá áp nguy hiểm trong một lỗi. Tiêu chuẩn công nghiệp, chẳng hạn nhưIEEE 142 và IEEE 80, Cung cấp hướng dẫn thiết kế các hệ thống nối đất an toàn cho máy biến áp wye.

Ngược lại, một hệ thống không có căn cứ có thể rất nguy hiểm. Nó thiếu một tham chiếu ổn định với mặt đất, có thể dẫn đến thiệt hại thiết bị nghiêm trọng.

Ví dụ,Một hệ thống 480V không nối đất một khi gặp lỗi nối đất không liên tục. Những Lỗi này gây ra điện áp tăng vọt trên 1200V. Trước khi các kỹ thuật viên có thể tìm thấy vấn đề, quá áp bị phá hủy giữa 40 và 50 động cơ.

Nối đất trung tính wye ngăn chặn những loại Thất Bại Thảm Khốc này. Nó bảo vệ các thiết bị đắt tiền và quan trọng hơn, giữ cho nhân viên an toàn khỏi các mối nguy hiểm về điện. Thiết kế wye nối đất là nền tảng của phân phối điện an toàn.

Nguồn điện áp kép linh hoạt

Một cường độ quan trọng của kết nối máy biến áp wye là khả năng cung cấp hai điện áp khác nhau từ một nguồn duy nhất. Khả năng điện áp kép này làm cho cấu hình wye cực kỳ hiệu quả cho các tòa nhà thương mại. Một hệ thống wye duy nhất có thể cung cấp năng lượng cho mọi thứ từ thiết bị văn phòng tiêu chuẩn đến máy móc công nghiệp nặng. Tính linh hoạt này đơn giản hóa thiết kế điện và giảm chi phí cơ sở hạ tầng. Hệ thống wye đạt được điều này bằng cách cung cấp cả mộtĐiện áp từ đường dây đến trung tính và điện áp từ đường dây đến đường dây.

Cung cấp năng lượng cho tải một pha

Kết nối wye hoàn hảo để cung cấp năng lượng cho các thiết bị một pha thông thường. Điện áp giữa bất kỳ dây pha nào và dây trung tính cung cấp điện áp thấp hơn. Ví dụ, một hệ thống wye phổ biến ở Bắc Mỹ là hệ thống 120/208V. Thiết lập này cung cấp 120V cho tải hàng ngày. Một hệ thống wye phổ biến khác là hệ thống 277/480V, cung cấp 277V để chiếu sáng mạnh hơn.

Lưu ý:Điện áp khác nhau cung cấp năng lượng cho các loại thiết bị thương mại khác nhau. Lựa chọn phụ thuộc vào yêu cầu năng lượng của tải.

Tính năng này cho phép một cơ sở sử dụng một máy biến áp wye để đáp ứng tất cả các nhu cầu năng lượng một pha của nó một cách hiệu quả.

Máy cấp điện ba pha

Cùng một hệ thống wye cũng cung cấp điện áp cao hơn để chạy các thiết bị ba pha mạnh mẽ. Điện áp này được đo giữa bất kỳ dây hai pha. Trong mộtHệ thống wye 120/208V, Điện áp đường dây này là 208V. Công suất này lý tưởng cho động cơ, hệ thống HVAC và các máy móc lớn khác cần đầu vào ba pha.

Mối Quan Hệ trong hệ thống wye 120/208V rất đơn giản:

• Điện áp giữa bất kỳ dây pha nào và dây trung tính là 120V (một pha).

• Điện áp giữa hai dây pha bất kỳ là 208V (một pha).

• Điện áp giữa cả ba dây pha Cung cấp 208V (ba pha).

Thiết kế hai chức năng này làm cho kết nối wye trở thành sự lựa chọn linh hoạt và tiết kiệm cho việc phân phối điện hiện đại.

Cân bằng tải với một kết nối biến áp wye-to-wye

Hệ Thống Điện trong thế giới thực làHiếm khi cân bằng hoàn hảo. Kết nối biến áp wye-to-wyeVượt trội trong việc quản lý sự mất cân bằng này. Tải không cân bằng xảy ra khi thiết bị một pha không được trải đều trên ba pha. Kết nối biến áp wye-to-wye cung cấp một giải pháp đơn giản và hiệu quả. Khả năng này là một lý do chính khiến cấu hình wye rất phổ biến trong các tòa nhà thương mại. Kết nối máy biến áp wye-to-wye đảm bảo hệ thống ổn định ngay cả khi sử dụng điện dao động.

Vai trò của dây trung tính

Dây trung tính là anh hùngTrong một kết nối biến áp wye-to-wye khi tải không cân bằng. Trong một hệ thống wye cân bằng hoàn hảo, dây trung tính hầu như không có dòng điện. Tuy nhiên, sự cân bằng hoàn hảo rất hiếm. Nguyên nhân gây mất cân bằng thông thường bao gồm:

• Phân phối không đồng đều của tải một phaNhư đèn và máy tính.

• Thiết bị bị bị lỗi hoặc bị lão hóa vẽ Công suất bất đối xứng.

• Hệ thống HVAC lớn đạp xe bật và tắt không đều đặn.

Dây dẫn trung tính trong một kết nối biến áp wye-to-wyeCung cấp đường dẫn trở lại cho dòng điện không cân bằng. Hành động này rất quan trọng. Nó mang sự khác biệt về dòng điện giữa các pha trở lại nguồn. Quá trình này ổn định điện áp pha sang trung tính trên toàn bộ hệ thống wye. Không có trung lập,Mất ổn định điện áp có thể làm hỏng thiết bị điện tử nhạy cảm. Kết nối máy biến áp wye-to-wye sử dụng tính năng này để bảo vệ thiết bị.

Lưu ý quan trọng: Mặc dù sự trung tính trong một kết nối biến áp wye-to-wye là điều cần thiết để cân bằng, nó cũng có thể là một điểm đáng quan tâm.Tải phi tuyến tính, như thiết bị điện tử hiện đại, có thể tạo ra dòng sóng hàiĐiều đó bổ sung trong trung lập. Điều này có thể gây raDây trung tính để quá nóngNếu không đúng kích cỡ, tạo ra Rủi Ro an toàn.

Một ví dụ thiết thực cho tòa nhà văn phòng

Hãy tưởng tượng một tòa nhà văn phòng hiện đại được cung cấp bởi một kết nối biến áp wye-to-wye. Mỗi tầng có hàng chục máy tính, máy in, và chiếu sáng rộng rãi. Các nhà thiết kế cố gắng phân phối các tải một pha này đều trên ba pha điện. Tuy nhiên, vào bất kỳ ngày nào, việc sử dụng thực tế không đồng đều. Tầng Hai có thể có một cuộc họp lớn, sử dụng nhiều máy tính và đèn chiếu sáng hơn một pha. Trong khi đó, tầng ba là một nửa trống rỗng.

Kịch bản này tạo ra một tải không cân bằng. Kết nối máy biến áp wye-to-wye xử lý tình huống này một cách liền mạch. Dây trung tính mang dòng điện mất cân bằng dẫn đến, ngăn chặn sự sụt giảm điện áp hoặc gai. Nhờ hệ thống wye ổn định, các máy tính ở tầng thứ hai không nhấp nháy, và các thiết bị ở tầng thứ ba nhận được một Điện áp nhất quán. Hiệu suất đáng tin cậy này của kết nối máy biến áp wye-to-wye là điều cần thiết để giữ cho một Doanh Nghiệp Hiện đại hoạt động trơn tru. Thiết kế wye đảm bảo rằng tất cả các thiết bị hoạt động an toàn và hiệu quả, bất kể phân phối tải. Điều này làm cho kết nối wye trở thành một lựa chọn lý tưởng.

Giảm chi phí và kích thước máy biến áp

Kết nối wye mang lại những lợi thế kinh tế và vật lý đáng kể trong thiết kế máy biến áp. Nó trực tiếp dẫn đến chi phí sản xuất thấp hơn và một đơn vị nhỏ gọn hơn. Những lợi ích này xuất phát từ giảm căng thẳng điện đặt trên các thành phần bên trong của máy biến áp. Một thiết kế wye vốn có hiệu quả hơn từ quan điểm vật liệu. Điều này làm cho kết nối wye trở thành một lựa chọn thông minh cho nhiều ứng dụng.

Giảm căng thẳng trên cuộn dây wye

Các kết nối wye đặt ít căng thẳng điện trên cuộn dây biến áp. Trong một hệ thống wye, mỗi cuộn dây chỉ cần xử lý Điện áp pha, chứ không phải điện áp đường truyền đầy đủ. Cái nàyĐiện áp pha chỉ bằng 57.7% (hoặc 1/√ 3) của điện áp đường dây. Ví dụ, trong một hệ thống 480V, các cuộn dây chỉ tiếp xúc với 277V.

Cái nàyĐiện áp thấp hơn làm giảm ứng suất điện môi không đổi trên lớp cách điện cuộn dây. Theo thời gian,Ứng suất điện cao từ gai điện áp hoặc đột biến có thể làm suy giảm cách điện, dẫn đến hỏng máy biến áp.Máy biến áp điện phải được chế tạo để có độ tin cậy lâu dài. Thiết kế cơ bản của máy biến áp wye giúp đạt được mục tiêu này. Bằng cách vận hành với ít căng thẳng cố hữu hơn, cấu hình wye thúc đẩy tuổi thọ dài hơn, đáng tin cậy hơn cho thiết bị. Thiết kế wye là một yếu tố quan trọng trong độ bền của nó.

Tác động đến nhu cầu cách nhiệt

Giảm căng thẳng cho cuộn dây wye có tác động trực tiếp đến các yêu cầu cách nhiệt.Vật liệu cách nhiệt được thiết kế để chịu được một mức độ ứng suất điện nhất định trước khi nó bị hỏng. Vì điện áp trên mỗi cuộn dây wye thấp hơn, lớp cách điện không phải hoạt động mạnh.

Điều này cho phép các kỹ sư sử dụng cách nhiệt mỏng hơnĐồng thời duy trì các tiêu chuẩn an toàn và hiệu suất. Lựa chọn thiết kế này mang đến hai lợi ích chính:

1. Tiết kiệm chi phí: Cách nhiệt mỏng hơn đòi hỏi ít nguyên liệu thô hơn, làm giảm trực tiếp chi phí sản xuất của máy biến áp.

2. Kích thước nhỏ hơn: Ít vật liệu cách nhiệt góp phần tạo ra các cuộn dây nhỏ hơn, nhỏ gọn hơn. Điều này có thể dẫn đến một biến áp tổng thể nhỏ hơn và nhẹ hơn.

Mang theo chìa khóa: Điện áp pha dưới của kết nối wye cho phép thiết kế tiết kiệm hơn. Nó tiết kiệm chi phí vật liệu và có thể dẫn đến một dấu chân vật lý nhỏ hơn, làm cho biến áp wye trở thành một giải pháp hiệu quả và tiết kiệm chi phí.

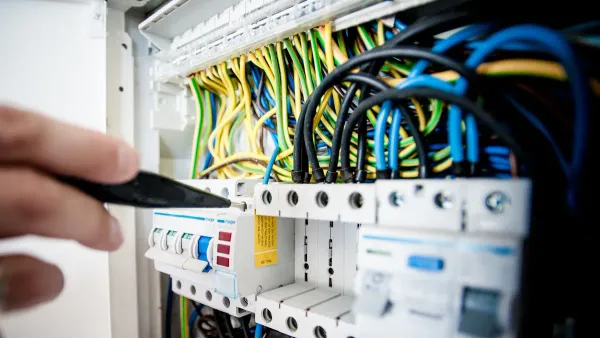

Phát hiện lỗi mặt đất đơn giản

An toàn là ưu tiên hàng đầu trong mọi hệ thống điện. Kết nối máy biến áp wye nối đất mang lại lợi thế an toàn lớn bằng cách giúp dễ dàng phát hiện lỗi trên mặt đất. Lỗi nối đất xảy ra khi dây điện được cấp năng lượng vô tình chạm vào mặt đất. Tính trung lập nối đất của hệ thống wye tạo ra một đường dẫn đáng tin cậy cho dòng điện lỗi này. Thiết kế này giúp các thiết bị bảo vệ tìm và ngăn chặn lỗi nhanh chóng. Phát hiện nhanh chóng này trong hệ thống wye bảo vệ cả người và thiết bị khỏi bị tổn hại.

Đường dẫn rõ ràng cho dòng điện lỗi

Trung tính nối đất trong hệ thống wye cung cấp một đường dẫn trực tiếp, có sức đề kháng thấp cho dòng điện lỗi để quay trở lại nguồn. Đây là một tính năng quan trọng của thiết kế wye. Khi xảy ra lỗi, một lượng lớn dòng điện chảy qua con đường này. Con Đường Dự Đoán này đảm bảo lỗi không được chú ý. Có hai loại lỗi mặt đất phổ biến trong hệ thống wye:

• Dây nối đất màu trơn: Chúng tạo ra một kết nối liên tục với mặt đất. Sản phẩm tạo ra dòng điện rất lớn, nhanh chóng ngắt hoặc thổi cầu chì.

• Lỗi nối đất không liên tục: Sản phẩm này tiếp xúc định kỳ với mặt đất. Chúng có thể khó phát hiện hơn nhưng vẫn được quản lý hiệu quả hơn bởi một hệ thống wye nối đất.

Đường dẫn rõ ràng trong thiết lập wye đảm bảo rằng ngay cả những lỗi nhỏ cũng tạo ra dòng chảy có thể phát hiện được. Điều này làm cho toàn bộ hệ thống điện wye an toàn hơn.

Phản hồi thiết bị bảo vệ nhanh hơn

Dòng điện lỗi lớn trong hệ thống wye nối đất cho phép các thiết bị bảo vệ hoạt động rất nhanh. Thiết bị thíchBộ Ngắt MạchVà cầu chì được thiết kế để đáp ứng với dòng điện cao này. Dòng lỗi cao hơn tạo ra từ trường mạnh hơn trong mộtBộ Ngắt Mạch. Lực này mở công tắc nhanh hơn, thường xuyênTrong vòng ½ đến 1 chu kỳ. Cầu chì cũng hoạt động nhanh hơn với nhiều dòng điện hơn, với một số loại giới hạn dòng điện xóa lỗiChỉ trong ¼ của một chu kỳ.

Các kỹ sư sử dụng một số công cụ để giám sát các lỗi này trong hệ thống wye.

• Rơ Le lỗi mặt đấtCó thể theo dõi toàn bộ tải của hệ thống wye.

• Máy biến áp Dòng điện (CTS)Đo dòng điện trên mỗi dây pha để phát hiện mất cân bằng.

• CTS cân bằng lõiBao quanh tất cả các dây pha và phát hiện bất kỳ dòng điện nào bị rò rỉ xuống đất.

Các thiết bị này phụ thuộc vào đường dẫn lỗi dự đoán được do kết nối wye cung cấp. Phản ứng nhanh giúp giảm thiểu thiệt hại và giảm nguy cơ hỏa hoạn hoặc điện giật, làm cho cấu hình wye trở thành lựa chọn tuyệt vời cho sự an toàn.

Kết nối biến áp wye mang lại một số lợi ích mạnh mẽ cho các hệ thống điện hiện đại. Thiết kế wye cung cấp một trung tính wye ổn định, cung cấp các tùy chọn điện áp kép và xử lý Tải trọng không cân bằng một cách hiệu quả. Cấu hình wye này cũng làm giảm chi phí máy biến áp và đơn giản hóa việc phát hiện lỗi.

Những lợi thế kết hợp này làm cho hệ thống wye trở thành sự lựa chọn không thể thiếu và thường vượt trội. Kết nối biến áp wye rất cần thiết cho một loạt các hệ thống phân phối điện thương mại và công nghiệp, đảm bảo mạng lưới điện wye an toàn và đáng tin cậy. Các tính năng của hệ thống wye làm cho kết nối wye trở thành giải pháp hàng đầu.

Câu hỏi thường gặp

Sự khác biệt chính giữa kết nối wye và Delta là gì?

Một kết nối wye có một điểm trung lập trung tâm nơi ba cuộn dây gặp nhau. Tính năng này cho phép cung cấp điện áp kép. Một kết nối Delta thiếu một điểm trung lập. Thiết kế wye thường tốt hơn cho các hệ thống có tải trọng Hỗn Hợp Một pha và ba pha.

Tại sao sự trung lập trong hệ thống wye là quan trọng?

Dây trung tính trong hệ thống wye cung cấp một đường dẫn trở lại cho dòng điện. Điều này ổn định điện áp khi tải không cân bằng. Đây là một phần quan trọng trong khả năng của wye Connection để cung cấp năng lượng an toàn cho các thiết bị một pha như đèn và máy tính.

Một kết nối wye có thể hoạt động mà không có mặt đất không?

Một hệ thống wye không nối đất có thể hoạt động, nhưng nó không an toàn. Nối đất trung tính tạo ra một đường dẫn cho dòng điện lỗi. Điều này cho phép các thiết bị bảo vệ hoạt động nhanh chóng. Một kết nối wye nối đất bảo vệ thiết bị và nhân viên khỏi điện áp quá mức nguy hiểm trong một lỗi.

Ai có thể giúp thiết kế một hệ thống wye đáng tin cậy?

Các kỹ sư điện đủ tiêu chuẩn thiết kế hệ thống điện an toàn. Đối với các ứng dụng chuyên dụng, các đối tác chuyên gia cung cấp hỗ trợ có giá trị.
