Đầu tròn hình khuyên cho pcbs mạnh hơn
Bạn cần chú ý đến thiết kế vòng hình khuyên trong mọi dự án PCB. Vòng hình khuyên đóng một vai trò quan trọng trong cả hai Electron
Bạn cần chú ý đến thiết kế vòng hình khuyên trong mọi dự án PCB. Vòng hình khuyên đóng vai trò quan trọng trong cả kết nối điện và hỗ trợ cơ học cho các linh kiện điện tử vàMạch tích hợp. Kích thước và vị trí phù hợp giúp bạn tránh kết nối yếu và đảm bảo độ tin cậy lâu dài.
Mang theo chìa khóa
- Vòng hình khuyên rất quan trọng cho các kết nối điện mạnh mẽ và hỗ trợ cơ học trong pcbs. Thiết kế phù hợp ngăn ngừa các điểm yếu và tăng độ tin cậy.
- Tuân thủ các tiêu chuẩn IPC cho kích thước vòng hình Khuyên Để đảm bảo độ bền và tránh thất bại tốn kém. Luôn kiểm tra thiết kế của bạn theo các hướng dẫn này.
- Sử Dụng Danh sách kiểm tra thiết kế để bắt Những Sai Lầm phổ biến như vòng cỡ nhỏ và sai lệch. Bước này cải thiện độ tin cậy của PCB của bạn.
- ChọnVật liệu chất lượng cao, Giống như đồng, cho vòng hình khuyên. Chất liệu tốt đảm bảo kết nối mạnh mẽ và hỗ trợ hiệu suất của các linh kiện điện tử của bạn.
- Thực hiệnCác biện pháp kiểm soát chất lượng, Chẳng hạn như kiểm tra tự động, để xác minh tính toàn vẹn của vòng hình khuyên. Thực hành này giúp duy trì các tiêu chuẩn sản xuất cao.
Vòng khuyên cơ bản
Nhẫn hình khuyên là gì

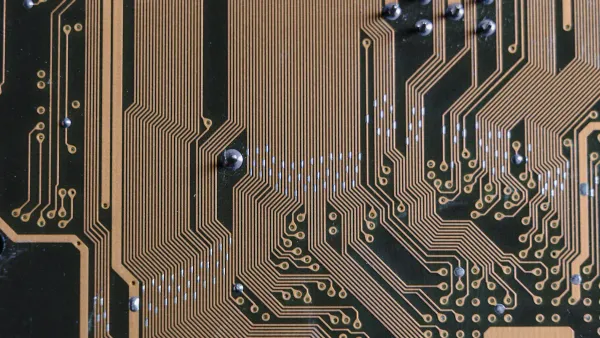

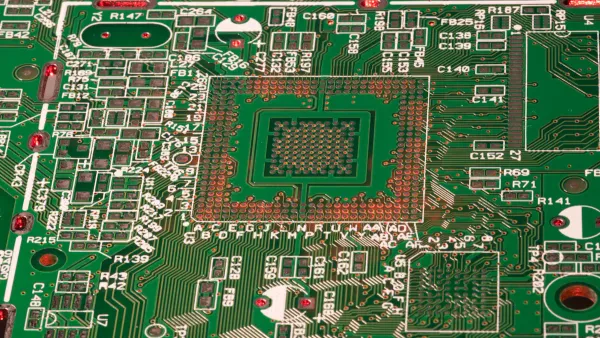

Bạn thường thấyNhẫn hình khuyênKhi bạn nhìn vào một PCB.Một Vòng hình khuyên là khu vực Đồng bao quanh một lỗ khoan trên PCB. Vòng này nối lỗ với các rãnh Đồng chạy ngang bảng. Bạn cần hiểu phần này vì nó giúp các linh kiện điện tử và mạch tích hợp hoạt động tốt.
- Một Vòng hình khuyên tạo thành một cầu nối giữa lỗ và đường dẫn bằng đồng.
- Nó tạo ra một khu vực tiếp xúc mạnh mẽ cho các thành phần hàn.
- Các nhà sản xuất tuân thủ các tiêu chuẩn IPC về kích thước vòng hình khuyên cho độ bền.
Nếu bạn thiết kế PCB, bạn phải chú ý đến vòng hình khuyên. Một Vòng hình khuyên có kích thước tốt giúp kết nối của bạn mạnh mẽ và giúp bảng của bạn bền hơn.
Mẹo: Luôn kiểm tra khu vực Đồng xung quanh mỗi lỗ. Một Vòng hình khuyên tốt ngăn ngừa các điểm yếu và cải thiện độ tin cậy.
Chức năng vòng hình khuyên trong PCB
Vòng hình khuyên không chỉ ngồi quanh lỗ. Chúng đóng một số vai trò quan trọng trong thiết kế PCB, đặc biệt đối với các linh kiện điện tử và mạch tích hợp.
- HọỔn định kết nối điện giữa via và đồng Pad.
- Chúng giúp bạn linh hoạt nếu lỗ không được đặt ở giữa hoàn hảo, vì vậy bảng của bạn vẫn hoạt động.
- Họ cung cấp hỗ trợ cơ học cho các thành phần và vias.
- Chúng đảm bảo kết nối điện đáng tin cậy giữa các lớp PCB khác nhau.
| Chức năng | Mô tả |
|---|---|
| Kết nối điện | Đảm bảo kết nối điện đáng tin cậy giữa các lớp PCB khác nhau. |
| Hỗ trợ cơ khí | Cung cấp hỗ trợ cơ học cho các thành phần và vias. |
| Ổn định | Ổn định kết nối điện giữa via và miếng đệm đồng. |
| Khu vực tiếp xúc | Cung cấp cho các lỗ khoan khu vực tiếp xúc cần thiết cho các bộ phận hàn. |
Bạn phải sử dụng các vòng hình khuyên thích hợp để giữ cho PCB của bạn mạnh mẽ. Nếu bạn bỏ qua kích thước hoặc vị trí đặt hàng, bảng của bạn có thể bị hỏng.Các nhà sản xuất sử dụng hướng dẫn IPC để đảm bảo các vòng hình khuyên hỗ trợ cả độ bền cơ học và các kết nối điện đáng tin cậy. Sự chú ý đến chi tiết này giúp bạn đạt được độ tin cậy tốt hơn trong các dự án điện tử của mình.
Vòng hình khuyên và độ tin cậy PCB
Kết nối điện
Bạn cần đảm bảo mọi kết nối trên PCB của bạn đều mạnh mẽ và đáng tin cậy.Vòng hình khuyên tạo thành một khớp nốiGiữa các dấu vết đồng và thông qua nó kết nối với. Khớp này rất cần thiết cho các linh kiện điện tử và mạch tích hợp vì nó cho phép tín hiệu di chuyển giữa các lớp PCB của bạn. Khi bạn thiết kế một PCB đa lớp, bạn dựa vào vòng hình khuyên để giữ cho đường dẫn điện chắc chắn. Nếu bạn sử dụng Kích thước và vị trí phù hợp cho mỗi vòng hình khuyên, bạn sẽ ngăn ngừa các vấn đề như đột phá và tiếp xúc. Những vấn đề này có thể phá vỡ đường dẫn điện và làm cho bảng của bạn bị hỏng.
Vòng hình khuyên bao quanh các lỗ khoan trong vias. Các khu vực này hoạt động như các nút kết nối giữa các lớp khác nhau. Bạn cần những nút này để giữĐộ dẫn điện mạnhThông qua vias. Nếu bạn sử dụng nhẫn hình khuyên xấu, bạn có thể mạo hiểmKết nối yếuVà tỷ lệ thất bại cao hơn. Các khu vực tiếp xúc điện nhỏ hơn có thể dẫn đến các điểm yếu. Các lỗ khoan lệch THẬM CHÍ có thể cắt xuyên qua vòng hình khuyên, phá vỡ kết nối. Căng thẳng cơ học hoặc đạp xe nhiệt có thể làm cho những điểm yếu này tồi tệ hơn, khiến PCB của bạn bị hỏng.
Lưu ý: Luôn luônKiểm soát quy trình thiết kế và sản xuất PCB của bạn. Chọn Kích thước mũi khoan phù hợp và kích thước vòng hình Khuyên Để giảm nguy cơ thất bại.
Khi bạn làm việc với PCB đa lớp, bạn phải giữĐộ dẫn điện cao vias. Đồng xung quanh các lỗ, tạo thành vòng hình khuyên, là thứ giữ cho độ dẫn điện này mạnh mẽ. Nếu bạn bỏ qua kích thước hoặc vị trí đặt hàng, bạn có thể tạo đường dẫn cho thất bại. Thiết kế và sản xuất cẩn thận giúp bạn tránh được những vấn đề này và tăng độ tin cậy của các linh kiện điện tử và mạch tích hợp.
Hỗ trợ cơ khí
Vòng khuyên không chỉ mang điện. Chúng cũng cung cấp cho PCB của bạn độ bền cơ học. Khi bạn đặt linh kiện điện tử và mạch tích hợp lên bảng, bạn muốn chúng được bảo mật. Vòng hình khuyên cung cấp gia cố cơ khí xung quanh mỗi thông qua. Hỗ trợ này giúp bo mạch của bạn chống cong và rung, có thể xảy ra trong quá trình sử dụng hoặc xử lý.
Dưới đây là một bảng cho thấy các vòng hình khuyên giúp PCB của bạn như thế nào:
| Khía cạnh | Mô tả |
|---|---|
| Hỗ trợ cấu trúc | TặngGia cố cơ khí xung quanh vias, Giúp bảng của bạn chống cong và rung. |
| Độ bền | Làm cho PCB của bạn bền hơn, vì vậy nó có thể xử lý căng thẳng trong quá trìnhLắp rápVà hoạt động. |
Nếu bạn sử dụng một vòng hình khuyên xấu, bảng của bạn có thể bị nứt hoặc vỡ khi bạn chèn hoặc loại bỏ các thành phần. Nguy cơ này cao hơn trong pcbs mật độ cao, nơi không gian chật hẹp và mọi vấn đề kết nối. Bạn cần đảm bảo mỗi vòng hình khuyên đủ lớn để xử lý căng thẳng khi hàn và sử dụng hàng ngày.
Dung sai sản xuất và khoanCũng ảnh hưởng đến sức mạnh của vòng hình khuyên của bạn. Những thay đổi nhỏ trong khoan có thể làm cho vòng hình khuyên không đồng đều. Điều này có thể làm suy yếu cả kết nối điện và cơ khí. Đăng ký lớp không chính xác hoặc thay đổi Độ dày đồng cũng có thể làm tổn thương tính toàn vẹn của vòng hình khuyên. Bạn phải chú ý đến các chi tiết này để giữ cho PCB của bạn đáng tin cậy.
Mẹo: Luôn kiểm tra kích thước và vị trí của vòng hình khuyên trước khi gửi thiết kế cho nhà sản xuất. Bước này giúp bạn tránh những sai lầm tốn kém và giữ an toàn cho linh kiện điện tử và mạch tích hợp.
Thiết kế vòng hình khuyên PCB
Hướng dẫn về kích thước
Bạn cần làm theo hướng dẫn kích thước rõ ràng khi thiết kế một vòng hình khuyên cho PCB của bạn. Kích thước phù hợp giúp bạn tránh kết nối yếu và hỗ trợ độ tin cậy của các linh kiện điện tử và mạch tích hợp. Nếu bạn sử dụng một vòng hình khuyên xấu, bạn có nguy cơ bị hàn và hỏng mạch kém.
Ngành công nghiệp khuyến nghị khác nhauKích thước vòng hình khuyên tối thiểu và tối ưuDựa trên loại via và PCB. Dưới đây là một bảng để giúp bạn chọn đúng kích cỡ:
| Loại PCB | Kích thước vòng hình khuyên tối thiểu | Kích thước vòng hình khuyên tối ưu |
|---|---|---|
| Vias khoan Laser | Ít hơn 2 triệu | Đường kính khoan 5 triệu |
| Vias khoan cơ học | Tối thiểu 3 triệu | 5.9 triệu cho lỗ xuyên thấu |
| PCB cứng | Vòng hình khuyên 1 triệu | D 0.012 |
| PCB dẻo | Vòng hình khuyên 1 triệu | D 0.014 |
| PCB cứng | Vòng hình khuyên 1 triệu | D 0.014 |
| Microvias | Tối thiểu 2 triệu | Không có |
| Khoan cơ học | Tối thiểu 4 triệu | Không có |
Bạn cũng nên xem xét sự khác biệt giữa thiết kế PCB một lớp và nhiều lớp. Bảng đa lớp thường cần vòng hình khuyên rộng hơn để đảm bảo kết nối chắc chắn giữa các lớp. Bảng dưới đây cho thấyChiều rộng vòng khuyên dùngĐối với các điều kiện khác nhau:
| Loại PCB | Chiều rộng vòng khuyên dùng | Tình trạng |
|---|---|---|
| PCB nhiều lớp | 250 ngày | Điều kiện vật liệu tối đa (MMC) |
| PCB nhiều lớp | 150 ngày | Tình trạng vật liệu ít nhất (LMC) |
| PCB một lớp | Khác nhau tùy theo thiết kế | Không có |
- Luôn đảm bảo Chiều rộng vòng hình khuyên của bạn đáp ứng các tiêu chuẩn của ngành.
- Chọn kích thước phù hợp với ứng dụng của PCB và nhu cầu của các linh kiện điện tử và mạch tích hợp của bạn.
- Vòng hình khuyên lớn hơn giúp bạn tránh được nhiều lỗi hơn và giúp ngăn ngừa các vấn đề về tín hiệu.
Mẹo: Nếu bạn thiết kế cho các ứng dụng mật độ cao hoặc độ tin cậy cao, hãy sử dụng kích thước vòng hình khuyên tối ưu thay vì mức tối thiểu.
Căn chỉnh và dung sai
Bạn phải chú ý đến sự liên kết và khoan dung khi làm việc với các vòng hình khuyên. Trong quá trình sản xuất PCB, các lỗ khoan có thể chuyển từ tâm của miếng đệm. Sự thay đổi này có thể xảy ra do mũi khoan đi lang thang, chuyển động lớp trong quá trình cán mỏng hoặc lỗi đăng ký hình ảnh. Nếu vòng hình khuyên của bạn quá nhỏ, ngay cả một sai lệch nhỏ cũng có thể gây ra đột phá, phá vỡ kết nối và làm cho việc hàn trở nên khó khăn.
Thông số kích thước của vòng hình khuyên cần đủ lớn để bù cho mũi khoan đi lang thang từ tâm lỗ. Khi miếng đệm quá nhỏ, nó có thểDẫn đến đột pháKết quả là các mạch bị hỏng, không đầy đủ hoặc hàn không đúng cách.
Bạn có thể sử dụng bảng sau để hiểu các tiêu chuẩn căn chỉnh và dung sai từ IPC-2221:
| Khía cạnh | Đặc điểm kỹ thuật |
|---|---|
| Đường kính miếng đệm tối thiểu | Được xác định dựa trên kích thước thông qua và kích thước lỗ |
| Yêu cầu vòng hình khuyên | Được chỉ định cho các kết nối mạnh mẽ |
| Kích thước vòng hình khuyên tối thiểu | Được xác định trong tiêu chuẩn |
| Tỷ lệ khung hình của vias | Độ sâu lỗ so với thông số đường kính |
| Dung sai cho khoan | Được chỉ định trong hướng dẫn |
Để giúp PCB của bạn xử lý các thách thức sản xuất này, bạn nên:
- Vòng hình khuyên thiết kế rộng hơn mức tối thiểu để cho phép khoan đi lang thang và đăng ký sai.
- Kiểm tra với nhà chế tạo của bạn về dung sai khoan của họ và điều chỉnh thiết kế của bạn khi cần.
- Sử dụng hướng dẫn IPC-2221 để đặt kích thước vòng hình khuyên tối thiểu và đường kính miếng đệm.
Một Vòng hình khuyên được căn chỉnh tốt giữ cho các linh kiện điện tử và mạch tích hợp của bạn được kết nối, ngay cả khi lỗ không được đặt ở giữa hoàn hảo. Thực hành này cải thiện độ tin cậy của PCB của bạn và giảm nguy cơ thất bại.
Cân nhắc vật liệu
Bạn cần chọn đúng vật liệu cho vòng hình Khuyên Để hỗ trợ cả hiệu suất điện và cơ học. Hầu hết các vòng khuyên sử dụng đồng vì nó dẫn điện tốt và tạo thành các kết nối mạnh xung quanh các lỗ trên PCB của bạn. Đồng cũng giúp tín hiệu đi qua giữa các lớp, điều quan trọng đối với linh kiện điện tử và mạch tích hợp.
- Đồng là vật liệu phổ biến nhấtĐối với vòng hình khuyên.
- Sự vắng mặt của đồng trong vòng hình khuyên có thể khiến PCB của bạn bị hỏng hoặc mất chức năng.
- Mạ đồng tốt đảm bảo đường dẫn điện mạnh mẽ và hỗ trợ cơ khí.
Nếu bạn sử dụng đồng chất lượng kém hoặc bỏ qua mạ đồng, vòng hình khuyên của bạn có thể không chịu được căng thẳng. Điều này có thể dẫn đến các vết nứt, kết nối bị hỏng hoặc THẬM CHÍ Thất Bại hoàn toàn đối với các linh kiện điện tử và mạch tích hợp của bạn.
Lưu ý: luôn luôn làm việc với bộ chế tạo PCB của bạn để xác nhận Độ dày đồng và chất lượng mạ cho các vòng hình khuyên của bạn. Bước này giúp bạn tránh được các vấn đề và đảm bảo bảng của bạn đáp ứng các tiêu chuẩn của ngành.
Khi bạn thiết kế các vòng hình khuyên, hãy nhớ rằng kích thước, căn chỉnh và vật liệu phù hợp tất cả đều hoạt động cùng nhau. Những yếu tố này giúp bạn xây dựng một PCB hỗ trợ các linh kiện điện tử và mạch tích hợp với các kết nối mạnh mẽ, đáng tin cậy.
Cạm bẫy thông thường
Nhẫn dưới cỡ
Bạn có thể nghĩ rằng một vòng hình khuyên nhỏ tiết kiệm không gian, nhưng nó thường gây ra nhiều vấn đề hơn giải quyết. Khi bạn sử dụng Kích thước miếng đệm nhỏ, lỗ khoan có thể chiếm quá nhiều không gian, để lại ít Đồng xung quanh lỗ. Điều này làm suy yếu kết nối cho các thành phần điện tử và mạch tích hợp của bạn. Nhiều thiết kế cho thấy các vòng hình khuyên thiếu kích thước hoặc thiếu, có thểẢnh hưởng đến 30% công việcTrong sản xuất PCB. Vòng hình khuyên kế hoạch kém cũng có thể làm chậm quá trình sản xuất.
- Kích thước miếng đệm nhỏ có thể dẫn đến Thất Bại bởi vì lỗ khoan sử dụng tối đa đồng.
- Tạo mẫu giúp bạn tìm và khắc phục các vấn đề về vòng hình khuyên trước khi sản xuất hàng loạt.
- Nhẫn hình khuyên thiếu hoặc thiếuPhổ biến và có thể làm chậmDự Án PCB của bạn.
Nếu bạn sử dụng vòng hình khuyên nhỏ, bạn có thể mạo hiểmKết nối không đáng tin cậy. Bạn cũng có thể thấy nhiều vấn đề về nhiễu và tín hiệu hơn, điều này có thể khiến mạch của bạn bị trục trặc. Một Vòng hình khuyên xấu có thể làm cho PCB của bạn ít đáng tin cậy hơn, đặc biệt là trong các ứng dụng có độ tin cậy cao.
Mẹo: Luôn kiểm tra các vòng hình khuyên của bạn trong giai đoạn thiết kế để tránh những sai lầm tốn kém sau này.
Căn chỉnh sai
Sai lệch xảy ra khi lỗ khoan không thẳng hàng với tâm của miếng đệm. Điều này có thể xảy ra trong quá trình khoan hoặc chụp ảnh. Ngay cả một sự thay đổi nhỏ cũng có thể gây ra vấn đề lớn cho PCB của bạn. Căn chỉnh sai có thể dẫn đếnMạch ngắn, Nâng Pad, và các vấn đề về tính toàn vẹn tín hiệu. Bảng dưới đây cho thấy một số vấn đề phổ biến do căn chỉnh sai:
| Vấn đề | Mô tả |
|---|---|
| Mạch ngắn | Mũi khoan xuống đồng, tăng nguy cơ ngắn mạch. |
| Nâng Pad | Vòng hình khuyên nhỏ làm tăng khả năng nâng miếng đệm hoặc mối hàn xấu. |
| Tính toàn vẹn tín hiệu | Căn chỉnh sai có thể gây nhiễu xuyên âm và nhiễu giữa vias. |
| Hình dạng không đều | Vòng hình khuyên có thể trở nên không đều, làm tổn thương sức mạnh cấu trúc. |
| Đột Phá Pad | Căn chỉnh sai nghiêm trọng có thể làm cho thông qua thoát khỏi miếng đệm, ngắt kết nối. |
| Lỗi kết nối | Điểm yếu và kết nối không thành công có thể do kích thước vòng hình khuyên không đúng. |
Bạn cần thiết kế các vòng hình khuyên đủ rộng để xử lý các ca chuyển nhỏ trong quá trình sản xuất. Điều này giúp giữ cho các linh kiện điện tử và mạch tích hợp của bạn hoạt động tốt nhất.
Bỏ qua Thông số kỹ thuật của nhà sản xuất
Bạn nên luôn theo dõiHướng dẫn của nhà sản xuất cho hình khuyênThiết kế nhẫn. Bỏ qua các thông số kỹ thuật này có thể dẫn đến các mạch mở, các mối hàn kém, và sự chậm trễ trong sản xuất. Bộ Nhà sản xuấtChiều rộng vòng hình khuyên tối thiểuCho các loại chế tạo PCB khác nhau. Ví dụ, bảng hiệu suất trung bình cần ít nhất 10 triệu, trong khi bảng hiệu suất cao có thể sử dụng 5 triệu. Nếu bạn sử dụng NhẫnÍt hơn 2 triệu, Bạn có nguy cơ đột phá, có thể gây ra các mạch mở.
| Loại Rủi Ro | Mô tả |
|---|---|
| Mạch hở | Vỡ ra từ các vòng hình khuyên nhỏ có thể ngăn dòng chảy. |
| Mối hàn kém | Không đủ đồng có thể làm cho việc hàn bị hỏng sau khi lắp ráp. |
| Vòng hình khuyên không đủ | Dung sai chặt chẽ có thể gây ra lỗi và trì hoãn sản xuất. |
Lưu ý: Luôn kiểm tra với bộ chế tạo PCB của bạn để xác nhận kích thước vòng hình khuyên phù hợp cho các linh kiện điện tử và mạch tích hợp của bạn.
Đầu tròn hình khuyên
Danh sách kiểm tra thiết kế
Bạn có thể ngăn chặn hầu hếtVấn đề Vòng khuyênBằng cách theo dõi danh sách kiểm tra rõ ràng trong quá trình thiết kế PCB của bạn. Một thiết kế vòng hình khuyên tốt hỗ trợ cả nhu cầu điện và cơ khí cho các linh kiện điện tử và mạch tích hợp. Sử Dụng Danh sách kiểm tra này để giúp bạn tránh những sai lầm phổ biến:
- Theo dõiIPC-2221 và IPC-7351 tiêu chuẩnĐối với Chiều rộng vòng hình khuyên được phê duyệt.
- Khớp kích thước vòng hình khuyên với khả năng của nhà sản xuất PCB của bạn.
- Điều chỉnh kích thước vòng dựa trên kích thước linh kiện điện tử của bạn.
- Đo kích thước lỗ chính xác, vì nó ảnh hưởng đến Chiều rộng vòng hình khuyên.
- Đảm bảo đường kính miếng đệm làĐường kính lỗ ít nhất gấp đôi.
- Sử dụng mũi khoan chất lượng cao để giữ cho chiều rộng vòng hình khuyên phù hợp.
- Đặt đường kính miếng đệm ít nhất 1.5 lần kích thước mũi khoan để hàn thích hợp.
- ChạyKiểm tra quy tắc thiết kế (drc)Để xác minh sự liên kết và khoảng cách.
- Kiểm tra các vấn đề phổ biến như kích thước không đủ, sai lệch hoặc lỗi mạ.
Một Vòng hình khuyên tốt giúp PCB của bạn hỗ trợ cơ học mạnh mẽ và kết nối điện đáng tin cậy. Danh sách kiểm tra này giúp bạn bắt kịp các lỗi sớm, giúp cải thiện độ tin cậy lâu dài cho thiết bị điện tử của bạn.
Mẹo: Luôn xem lại danh sách kiểm tra trước khi gửi thiết kế PCB của bạn để sản xuất. Bước này có thể giúp bạn tiết kiệm thời gian và ngăn ngừa những sai lầm tốn kém.
Kiểm soát chất lượng
Bạn cần kiểm soát chất lượng mạnh mẽ để đảm bảo mọi vòng hình khuyên đều đáp ứng được mục tiêu thiết kế của bạn. Bắt đầu bằng cách đo Đường kính của mỗi lỗ và miếng đệm xung quanh. Sử dụng công thức này:
Chiều rộng vòng hình khuyên = (đường kính miếng đệm-Đường kính lỗ)/2
Nhắm vào mộtChiều rộng tối thiểu 6-7 triệuĐể giảm Rủi Ro đột phá. Bạn cũng có thể sử dụng miếng lót hình giọt nước để tăng cường sức mạnh tại đường nối Trace-Via. Phương pháp khoan tiên tiến giúp giảm thiểu đăng ký sai, giúp giữ cho các vòng hình khuyên của bạn ở giữa.
Hệ thống kiểm tra quang học tự động (AOI)Sử dụng camera độ phân giải cao để kiểm tra khuyết tật trong vòng hình khuyên. Những hệ thống này so sánh hình ảnh để thiết lập các tiêu chuẩn và các vấn đề phát hiện như vỡ hoặc điều kiện tiếp xúc. Thiết kế cho các công cụ nhà sản xuất (dfm) cũng quét các tệp PCB của bạn trước khi sản xuất. Chúng làm nổi bật các lỗi và cho phép bạn đặt Chiều rộng vòng hình khuyên tối thiểu.
| Bước kiểm soát chất lượng | Mục đích |
|---|---|
| Đo Kích thước lỗ và miếng đệm | Xác nhận Chiều rộng vòng hình khuyên chính xác |
| Sử dụng hệ thống AOI | Phát hiện lỗi và sai lệch |
| Áp dụng công cụ dfm | Phát hiện lỗi trước khi sản xuất |
| Tăng Chiều rộng vòng | Giảm nguy cơ đột phá |
| Miếng dán Giọt Nước Mắt sử dụng | Tăng cường sức mạnh cho các kết nối theo dõi |
Một Vòng hình khuyên tốt, đã kiểm tra các phương pháp này, giữ cho thiết bị điện tử của bạn an toàn và PCB của bạn đáng tin cậy.
Vòng hình khuyên giúp bạn xây dựng PCB đáng tin cậy cho các linh kiện điện tử và mạch tích hợp. Khi bạn làm theo thực tiễn tốt nhất, bạn tránh kết nối yếu và Thất Bại tốn kém. Bảng dưới đây cho thấy thiết kế vòng hình khuyên tốt như thế nào để cải thiện bảng của bạn:
| Khía cạnh chính | Tác động đến độ tin cậy và hiệu suất của PCB |
|---|---|
| Chất lượng Hàn | Mối hàn mạnh và kết nối điện tốt hơn |
| Ổn định cơ khí | Hỗ trợ nhiều hơn cho các thành phần và tuổi thọ bảng dài hơn |
| Khả năng sản xuất | Ít lỗi hơn và sản xuất dễ dàng hơn |
- Sử Dụng Danh sách kiểm tra cho mọi thiết kế.
- Làm việc chặt chẽ với nhà sản xuất của bạn để giải quyết vấn đề sớm.
Chú ý đến các vòng hình khuyên giúp pcbs của bạn mạnh mẽ và đáng tin cậy trong nhiều năm.
Câu hỏi thường gặp
Mục đích chính của vòng hình khuyên trong bảng mạch in là gì?
Bạn sử dụng vòng hình khuyên để kết nối vias và miếng đệm trong bảng mạch in. Những chiếc nhẫn này giúp linh kiện điện tử và mạch tích hợp luôn được kết nối. Tiêu chuẩn IPC cung cấp cho bạn các quy tắc rõ ràng về kích thước và vị trí vòng để giữ cho bảng của bạn đáng tin cậy.
Tiêu chuẩn IPC ảnh hưởng đến thiết kế vòng hình khuyên Như Thế Nào?
Bạn làm theoTiêu chuẩn IPCĐể đặt Chiều rộng vòng hình khuyên tối thiểu. Tiêu chuẩn này giúp bạn tránh kết nối yếu trong các linh kiện điện tử và mạch tích hợp. Tiêu chuẩn IPC cũng hướng dẫn bạn đường kính miếng đệm và dung sai khoan cho các bảng mạch in.
Tại sao các nhà sản xuất Khăng khăng Tuân thủ tiêu chuẩn IPC cho các vòng hình khuyên?
Các nhà sản xuất sử dụng tiêu chuẩn IPC để đảm bảo bảng mạch in của bạn đáp ứng đượcMục tiêu chất lượng và độ tin cậy. Tiêu chuẩn IPC làm giảm nguy cơ mạch hở và mối hàn kém trong các linh kiện điện tử và mạch tích hợp.
Điều gì sẽ xảy ra nếu bạn bỏ qua tiêu chuẩn IPC khi thiết kế vòng hình khuyên?
Nếu bạn bỏ qua tiêu chuẩn IPC, bạn sẽ có nguy cơ kết nối yếu và các linh kiện điện tử thất bại. Mạch tích hợp của bạn có thể không hoạt động như mong đợi. Tiêu chuẩn IPC bảo vệ thiết kế của bạn khỏi các vấn đề phổ biến trong bảng mạch in.
Làm thế nào để kiểm tra xem nhẫn hình khuyên của bạn có đáp ứng tiêu chuẩn IPC không?
Bạn đo miếng đệm và kích thước lỗ trên bảng của bạn. Sau đó, bạn so sánh các phép đo này với tiêu chuẩn IPC. Bước này giúp bạn bắt được lỗi trước khi xây dựng các linh kiện điện tử và mạch tích hợp.
