Lm317tBộ điều chỉnh điện áp cho phép mọi người tự chọn điện áp đầu ra cho nhiều dự án điện tử. Các thiết bị này hoạt động như một bộ điều chỉnh điện áp có thể điều chỉnh, vì vậy các kỹ sư có thể thay đổi năng lượng cho các nhu cầu khác nhau. Bộ điều chỉnh điện áp lm317t được biết đến là hữu ích và đáng tin cậy trong các mạch hiện đại. Bộ điều chỉnh điện áp lm317t hoạt động tốt, rất nhiều người sử dụng nó khi họ cần điều khiển điện áp linh hoạt.

Mang theo chìa khóa

• Bộ điều chỉnh điện áp lm317t cho phép bạn chọn bất kỳ Điện áp đầu ra từ 1.2V đến 37V. Điều này làm cho nó hữu ích cho nhiều dự án khác nhau.

• Sản phẩm có thể cung cấp dòng điện ổn định trên 1,5A. Nó cũng có các tính năng an toàn tích hợp như quá nhiệt và bảo vệ ngắn mạch. Sản phẩm này giữ cho mạch của bạn an toàn.

• Bạn có thể dễ dàng thay đổi điện áp đầu ra bằng cách thay đổi hai giá trị điện trở. Có một công thức đơn giản để giúp bạn có được điện áp bạn muốn.

• Quản lý nhiệt tốt, giống như sử dụng tản nhiệt, giúp lm317t hoạt động tốt. Điều này cũng ngăn không cho nó quá nóng và vỡ.

• Lm317t hoạt động tốt để chế tạo nguồn điện bàn ghế và Bộ sạc pin. Nó cũng tốt cho việc cung cấp năng lượng cho các hệ thống nhúng với điện áp ổn định, có thể điều chỉnh.

Bộ điều chỉnh điện áp lm317t

Tổng quan

Bộ điều chỉnh điện áp lm317t giúp thiết lập điện áp đầu ra trong thiết bị điện tử. Những Bộ điều chỉnh này có ba thiết bị đầu cuối. Các thiết bị đầu cuối là đầu vào, đầu ra và điều chỉnh. Điều này làm cho chúng đơn giản để sử dụng trong nhiều mạch.

Nhiều kỹ sư chọn bộ điều chỉnh điện áp lm317t để linh hoạt. Bộ điều chỉnh cố định như LM7805 chỉ cung cấp một điện áp, chẳng hạn như 5V hoặc 12V. Bộ điều chỉnh điện áp lm317t cho phép người dùng chọn bất kỳ điện áp nào trong phạm vi rộng. Sản phẩm tuyệt vời cho các dự án cần điện áp khác nhau.

Lm317t đi kèm với gói to-220. Gói này giúp giữ cho thiết bị mát mẻ. Nó cũng hoạt động tốt cho sử dụng dòng điện cao. Dòng điện đầu ra có thể đạt trên 1,5A. Điều này hỗ trợ nguồn điện và mạch điện cần nhiều năng lượng hơn.

Lưu ý:Bộ điều chỉnh điện áp lm317t có thể cung cấp từ 1.2V đến 37V. Phạm vi rộng này cho phép mọi người cung cấp năng lượng cho nhiều thiết bị với một bộ điều chỉnh.

Bộ điều chỉnh điện áp lm317t sử dụng điện áp tham chiếu bên trong là 1.25V. Điện áp tham chiếu này vẫn ổn định. Nó giúp giữ Điện áp đầu ra ổn định ngay cả khi đầu vào thay đổi.

Bộ điều chỉnh điện áp có thể điều chỉnh

Lm317t hoạt động như một bộ điều chỉnh điện áp có thể điều chỉnh. Người dùng có thể đặt điện áp đầu ra bằng cách thay đổi haiĐiện trở. Điều này giúp người mới bắt đầu và các chuyên gia dễ dàng sử dụng.

Dưới đây là bảng liệt kê các tính năng và chức năng chính của bộ điều chỉnh điện áp lm317t:

Điện áp đầu ra phụ thuộc vào hai giá trị điện trở. Công thức để cài đặt Điện áp đầu ra là:

Vout = 1.25V × (1 R2/R1)

Công thức này cho thấy việc thay đổi điện áp đầu ra dễ dàng như thế nào. Bộ điều chỉnh điện áp lm317t giúp mọi người chế tạo nguồn điện tùy chỉnh cho nhiều dự án.

Thông số kỹ thuật

Phạm vi đầu vào và đầu ra

Bộ điều chỉnh điện áp lm317t có thể sử dụng nhiều Điện áp đầu vào và đầu ra. Điện áp đầu vào từ 3V đến 40V. Bạn có thể đặt điện áp đầu ra từ 1.2V đến 37V. Điều này làm cho nó tốt để cung cấp năng lượng cho nhiều thiết bị. Thiết bị này cung cấp hơn 1,5A dòng điện. Điều này giúp cho cả các dự án nhỏ và lớn.

Điện áp bỏ học rất quan trọng đối với bất kỳ bộ điều chỉnh điện áp nào. Lm317t thường có điện áp bỏ học khoảng 2V. Điều này có nghĩa là Điện áp đầu vào phải cao hơn ít nhất 2V so với điện áp đầu ra bạn muốn. Ví dụ, nếu bạn cần 5V ra, đầu vào phải có ít nhất 7V. Thiết kế bộ điều chỉnh điện áp bỏ học thấp giúp tiết kiệm năng lượng và tạo ra ít nhiệt hơn.

Mẹo:Luôn kiểm tra xem điện áp đầu vào có cao hơn điện áp bỏ học không. Điều này giúp giữ cho điện áp ổn định và chính xác.

Lm317t hoạt động tốt với quy định đường dây và quy định tải. Quy Định đường dây cho thấy đầu ra ổn định như thế nào khi đầu vào thay đổi. Điều chỉnh tải cho thấy đầu ra ổn định như thế nào khi dòng điện thay đổi. Lm317t giữ chặt cả dây chuyền và tải trọng. Điều này giúp cung cấp điện áp chính xác cho các thiết bị điện tử nhạy cảm.

Bộ điều chỉnh điện áp bỏ học thấp

Lm317t là bộ điều chỉnh điện áp bỏ học thấp. Điều này có nghĩa là nó hoạt động tốt ngay cả khi điện áp đầu vào và đầu ra gần. Nhiều bộ điều chỉnh cố định cần một Điện áp bỏ học lớn hơn. Có thể lãng phí nhiều năng lượng hơn và tạo ra nhiều nhiệt hơn. Thiết kế bộ điều chỉnh điện áp bỏ học thấp của lm317t giúp tiết kiệm năng lượng và giữ cho nó mát hơn.

Tiếng ồn thấp là một điều tốt Khác Về lm317t. Bộ điều chỉnh tạo ra tiếng ồn nhỏ trên đầu ra. Điều này rất quan trọng đối với các mạch âm thanh vàCảm biến. Tiếng ồn thấp giúp ngăn chặn các tín hiệu không mong muốn làm tổn thương mạch. Nhiều kỹ sư chọn lm317t vì độ ồn thấp và đầu ra ổn định.

Thiết bị này cũng cung cấp quy định đường dây tuyệt vời và điều chỉnh tải. Những Điều này giúp giữ cho điện áp đầu ra ổn định, ngay cả khi đầu vào hoặc tải thay đổi. Thiết kế bộ điều chỉnh điện áp bỏ học thấp của lm317t, độ ồn thấp và quy định mạnh mẽ khiến nó trở thành lựa chọn hàng đầu cho nhiều mục đích sử dụng.

Tính năng bảo vệ

Lm317t đã tích hợp bảo vệ để giữ an toàn cho các mạch. Một tính năng quan trọng là bảo vệ quá tải nhiệt. Nếu thiết bị quá nóng, nó sẽ tắt để ngăn chặn hư hỏng. Điều này giúp Bộ điều chỉnh và các bộ phận khác kéo dài hơn.

Bảo vệ ngắn mạch cũng rất quan trọng. Nếu đầu ra bị thiếu, lm317t giới hạn dòng điện để ngăn chặn tác hại. Điều này làm cho thiết bị đáng tin cậy trong nhiều trường hợp.

Lm317t giữ được quy định đường dây và điều chỉnh tải trọng mạnh mẽ, ngay cả khi bị căng thẳng. Các tính năng này giúp Bộ điều chỉnh cung cấp điện áp chính xác trong cuộc sống thực. Thiết bị hoạt động tốt ở nhiều nhiệt độ, làm cho nó đáng tin cậy hơn.

Lưu ý:Bảo vệ tích hợp của lm317t, tiếng ồn thấp và quy định mạnh mẽ giúp nó trở thành một lựa chọn an toàn và đáng tin cậy cho các nguồn điện có thể điều chỉnh được.

Thiết kế mạch

Cấu hình

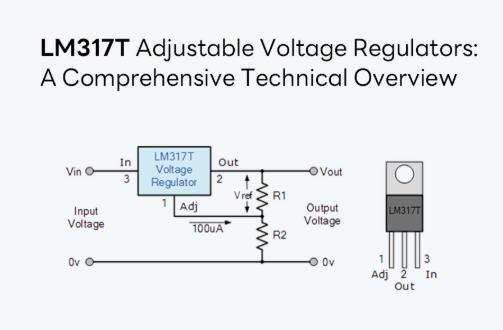

Thiết lập lm317t cho điện áp đầu ra có thể điều chỉnh rất đơn giản. Thiết bị sử dụng ba chân: đầu vào, đầu ra và điều chỉnh. Để xây dựng một mạch cơ bản, hãy kết nối chân đầu vào với nguồn điện. Gắn chốt đầu ra vào tải. Chốt điều chỉnh kết nối với bộ chia điện trở. Bộ chia này đặt Điện áp đầu ra.

Thực hiện theo các bước sau để cấu hình lm317t:

1. Kết nối chân đầu vào với nguồn điện áp DC.

2. Gắn chân đầu ra vào thiết bị hoặc mạch cần nguồn điện.

3. Đặt hai điện trở, R1 và R2, giữa đầu ra, điều chỉnh và chân nối đất.

4. Thêm một cái nhỏTụ điện(Như 0,1 µF) gần các chân đầu vào và đầu ra để cải thiện độ ổn định.

Mẹo:Luôn kiểm tra lại Sơ đồ chân trước khi hàn lm317t vào mạch.

Tính toán điện trở

Lm317t Sử dụng hai điện trở để đặt Điện áp đầu ra. Công thức điều chỉnh điện áp là:

Vout = 1.25V × (1 R2/R1) iadj × R2

Ở đây, vout là điện áp đầu ra. R1 và R2 là giá trị điện trở. Iadj là dòng điện nhỏ (thường dưới 100 µA) và thường có thể bỏ qua hầu hết các tính toán. Đối với hầu hết các thiết kế, hãy sử dụng R1 = 240Ω. Điều chỉnh R2 để cài đặt Điện áp đầu ra mong muốn.

Quản lý nhiệt

Lm317t có thể bị nóng khi xử lý dòng điện cao hoặc giảm điện áp lớn. Quản lý nhiệt tốt giúp Bộ điều chỉnh an toàn. Sử dụng bộ tản nhiệt với gói to-220 để giúp loại bỏ nhiệt. Đặt lm317t cách xa các nguồn nhiệt khác. Đảm bảo không khí có thể chảy xung quanh thiết bị.

Lưu ý:Tính toán tản điện với công thức:
Nguồn = (Điện áp đầu vào-Điện áp đầu ra) × dòng tải

Giữ dấu vết ngắn và dày trên bảng mạch. Điều này làm giảm sức đề kháng và giúp làm mát. Bố trí và tản nhiệt phù hợp đảm bảo lm317t hoạt động đáng tin cậy trong mọi dự án.

Ứng dụng thực tế

Bộ cấp điện băng ghế dự bị

Các kỹ sư sử dụng lm317t trong nguồn điện phòng thí nghiệm. Những Nguồn cung cấp này cho phép mọi người chọn điện áp họ cần. Bạn có thể kiểm tra nhiều mạch với một nguồn cung cấp. Sinh viên và công nhân sử dụng những thứ này để kiểm tra đồ điện tử. Lm317t giữ điện áp ổn định, ngay cả khi tải thay đổi. Trường học và cửa hàng sửa chữa thích những vật dụng này. Sản phẩm dễ làm và hoạt động tốt.

Bộ nguồn băng ghế dự bị với lm317t cho phép mọi người tìm hiểu và sửa chữa mọi thứ.

Sạc pin

Lm317t phù hợp với sạc pin. Nó điều khiển điện áp sạc cho các loại pin khác nhau. Các kỹ sư sử dụng nó để sạc pin trong những thứ như đèn pin và radio. Đầu ra có thể điều chỉnh giúp ngừng sạc quá mức. Điều này giúp pin an toàn. Nhiều thiết bị điện tử cần sạc an toàn. Lm317t giúp chế tạo bộ sạc tùy chỉnh cho các sản phẩm này.

Một bộ sạc đơn giản với lm317t có thể sử dụng một điện trở để hạn chế dòng điện. Điều này giúp pin và bộ sạc an toàn. Các tính năng an toàn của thiết bị giúp bảo vệ thêm.

Hệ thống nhúng

Các nhà thiết kế sử dụng lm317t trong các hệ thống nhúng. Nó cung cấp điện áp ổn định đểVi điều khiểnVà cảm biến. Nhiều thiết bị điện tử, như thiết bị gia dụng thông minh và thiết bị đeo tay, sử dụng hệ thống nhúng. Lm317t giúp các sản phẩm này hoạt động tốt bằng cách cho điện áp phù hợp. Đồ điện tử ô tô cũng sử dụng lm317t. Nó cấp nguồn cho cảm biến và bộ điều khiển cần điện áp đặc biệt.

Lm317t giúp nhiều thiết bị điện tử bằng cách cung cấp năng lượng có thể điều chỉnh và ổn định.

Bảng: ứng dụng lm317t thông thường

Xử lý sự cố

Các vấn đề phổ biến

Đôi khi mọi người gặp rắc rối vớiBộ điều chỉnh điện áp lm317t. Những vấn đề này có thể làm cho mạch hoạt động tồi tệ hoặc thậm Chí không an toàn. Dưới đây là một số điều có thể xảy ra Sai Lầm:

• Quá nóng:Lm317tNóng lên nếu nó giảm rất nhiều điện áp hoặc cho nhiều dòng điện. Nếu không có tản nhiệt, nó có thể tắt hoặc vỡ.

• Giá trị điện trở không chính xác: Nếu R1 hoặc R2 không đúng giá trị, Điện áp đầu ra có thể quá cao hoặc quá thấp. Điều này có thể làm tổn thương những thứ kết nối với mạch.

• Mất ổn định hoặc dao động: Nếu đúngTụ điệnThiếu, đầu ra có thể không ổn định. Điều này có thể gây ra tiếng ồn hoặc gây ra đột biến điện áp.

• Hàn kém hoặc kết nối lỏng lẻo: Hàn xấu hoặc dây lỏng có thể làm đứt mạch. Điều này làm cho mạch hoạt động đôi khi hoặc không hề.

• Điện áp đầu vào quá thấp: Nếu Điện áp đầu vào không lớn hơn đầu ra ít nhất 2V,Lm317tKhông thể hoạt động đúng.

⚠️Mẹo:Luôn kiểm tra dây và bộ phận của bạn trước khi bật mạch.

Đầu ổn định

Các kỹ sư có thể làm một số điều để giúpLm317tHoạt động tốt hơn:

1. Sử dụng tản nhiệt thích hợp: Đặt một Bộ Tản Nhiệt lênLm317tNếu nó nóng. Điều này giúp ngừng quá nóng.

2. Chọn điện trở chính xác: Chọn điện trở cho R1 và R2 rất gần với giá trị phù hợp. Điều này giữ Điện áp đầu ra gần với những gì bạn muốn.

3. Thêm tụ điện bỏ qua: Đặt một tụ điện 0,1µf gần đầu vào và một tụ điện 1µf ở đầu ra. Sản phẩm này giúp ngăn chặn tiếng ồn và giữ cho điện áp ổn định.

4. Giữ dây ngắn: Sử dụng dây ngắn và dày cho đầu vào và đầu ra. Điều này giúp làm mát và giảm sức đề kháng.

5. Kiểm tra điện áp đầu vào: Đảm bảo điện áp đầu vào luôn cao hơn ít nhất 2V so với đầu ra.

✅Lưu ý:Thiết lập mạch cẩn thận và kiểm tra nó thường giúpLm317tCung cấp năng lượng an toàn và ổn định.

Bộ điều chỉnh điện áp lm317t rất hữu ích cho các dự án điện tử. Nó mang lại những lợi ích sau:

• Bạn có thể đặt điện áp từ 1.2V đến 37V.

• Nó cung cấp dòng điện ổn định lên đến 1,5A.

• Sản phẩm có tính năng an toàn tích hợp sẵn.

Nhiều kỹ sư sử dụng lm317t cho năng lượng tùy chỉnh trong các thiết bị khác nhau. Bộ điều chỉnh này hoạt động trong cả hai mạch dễ và cứng.

📌Lm317t vẫn là sản phẩm yêu thích để điều chỉnh công suất. Bạn có thể sử dụng nó trong các dự án mới và tin tưởng nó. Thiết bị này vẫn được hỗ trợ và sử dụng trong các thiết bị điện tử ngày nay.

Câu hỏi thường gặp

Công dụng chính của bộ điều chỉnh điện áp lm317t là gì?

Lm317t cho phép mọi người chọn các điện áp khác nhau cho các mạch. Nó hoạt động trong nguồn điện, Bộ sạc pin và hệ thống nhúng. Nhiều kĩ sư Thích nó vì nó linh hoạt và đáng tin cậy.

Ai đó điều chỉnh điện áp đầu ra trên lm317t Như Thế Nào?

Bạn có thể thay đổi điện áp đầu ra bằng cách chọn các điện trở khác nhau cho R1 và r2. Công thức là:

Vout = 1.25V × (1 R2/R1)

Điều này giúp bạn dễ dàng đặt Điện áp bạn muốn.

Lm317t có cần tản nhiệt không?

Lm317t có thể cần một bộ tản nhiệt nếu nó bị nóng do dòng điện cao hoặc giảm điện áp lớn. Bộ tản nhiệt giúp làm mát thiết bị và ngăn không cho quá nóng. Kiểm soát nhiệt tốt giúp thiết bị an toàn.

Lm317t có thể tự bảo vệ khỏi hư hại không?

Lm317t có các tính năng bảo vệ tích hợp. Nó có thể tắt nếu quá nóng và có thể hạn chế dòng điện. Các tính năng này giúp ngăn chặn thiệt hại do nhiệt hoặc ngắn mạch. Thiết bị vẫn an toàn và hoạt động tốt trong nhiều trường hợp.
