Các Ngân Hàng tụ điện gắn cực cải thiện hiệu suất mạng phân phối như thế nào

MộtTụ điệnBank On Pole hoạt động như một thành phần điện tử thiết yếu trong mạng lưới phân phối của bạn. Bạn thấy chất lượng điện năng được cải thiện, hiệu quả cao hơn, ổn định điện áp và tiết kiệm chi phí. Bảng dưới đây cho thấy các giải pháp tăng hiệu suất mạng và cân bằng điện áp như thế nào:

Hệ mét	Giá trị
Điện áp RMS tối thiểu	12.427 KV
Điện áp trung bình	13.022 KV
Điện áp tối đa	13.499 KV
Giá trị cp95 (Phần trăm thứ 95)	13.277 kV (106.5%)
Mất cân bằng điện áp trình tự âm tối thiểu	0.244%
Mất cân bằng điện áp trình tự âm trung bình	0.492%
Mất cân bằng điện áp trình tự âm tối đa	0.894%
Mất cân bằng điện áp trình tự âm cp95	0.629%

Thị trường cho các giải pháp này phát triển nhanh chóng khi bạn tích hợp nhiều nguồn năng lượng tái tạo hơn.

Mang theo chìa khóa

Ngân hàng tụ điện gắn cực nâng cao chất lượng điện năng bằngCải thiện hệ số công suất, Dẫn đến việc sử dụng năng lượng hiệu quả hơn.
Những Ngân hàng nàyỔn định mức điện ápTrong mạng lưới phân phối, ngăn ngừa những giọt độc hại có thể làm hỏng thiết bị.
Các Ngân Hàng tụ điện hỗ trợ tích hợp các nguồn năng lượng tái tạo bằng cách bù đắp cho biến động, đảm bảo độ tin cậy của lưới điện.

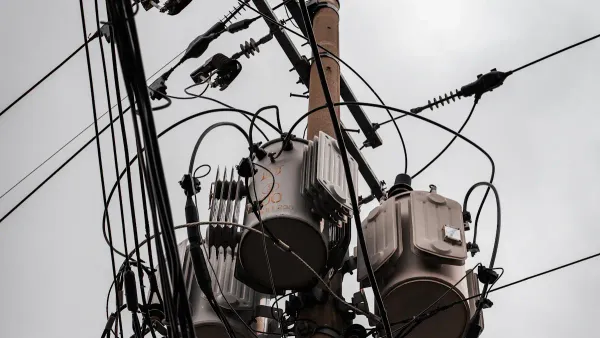

Tụ điện trên cực: cách hoạt động

Tụ điện trên cột là gì?

Một ngân hàng tụ điện trên cực là một thành phần điện tử mà bạn cài đặt trực tiếp trên các cực tiện ích. Bạn sử dụng các Ngân hàng này để cải thiện hiệu suất của mạng lưới phân phối. Các bộ phận chính của một ngân hàng tụ điện gắn trên cột bao gồm một khung hợp kim nhôm chắc chắn, gắn có thể mở rộng cho nhiều đơn vị tụ điện và bảo vệ động vật hoang dã cho các đầu cực được cấp điện. Bạn cũng tìm thấy Bộ điều khiển với các chiến lược điều khiển tiên tiến, đầu nối mạ thiếc để nối đất và các thiết bị nâng để dễ dàng lắp đặt. Các Ngân Hàng tụ điện này có cấu hình cố định hoặc chuyển đổi, với các công tắc chân không hoặc cách điện dầu.

Mẹo: Bạn có thể chọnCấu hình dâyGiống như nối đất, không nối đất, hoặc Delta, tùy thuộc vào nhu cầu mạng của bạn.

Dưới đây là bảng hiển thị Một số thông số kỹ thuật chính:

Đặc điểm kỹ thuật	Giá trị
Công suất tối đa	150 đến 3500 Kvar
Điện áp định mức	11kv đến 33kv
Cấp độ cách nhiệt	Lên đến 50/125kv B/L

Bạn sử dụng các Ngân hàng tụ điện này làm linh kiện điện tử hoạt động vớiMạch tích hợpTrong bộ điều khiển. Những Bộ điều khiển này giúp bạn quản lý hoạt động củaTụ điện, Đảm bảo chúng bật và tắt đúng lúc để hỗ trợ mạng của bạn.

Vai trò trong phân phối điện

Bạn dựa vào một ngân hàng tụ điện trên cực để hỗ trợ hệ thống phân phối điện của bạn theo nhiều cách. Các Ngân Hàng tụ điện này cung cấpHỗ trợ điện áp, Giảm tổn thất hệ thống và giải phóng thêm dung lượng trong mạng của bạn. Bạn cũng sử dụng chúng để loại bỏ hình phạt Hệ số công suất và duy trì độ ổn định điện áp. Các Ngân hàng cung cấp bù điện phản ứng, giúp bạn quản lý điện áp và công suất phản ứng hiệu quả hơn.

Dưới đây là một bảng tóm tắt các chức năng của chúng:

Chức năng	Mô tả
Hỗ trợ điện áp	Cung cấp hỗ trợ điện áp cho hệ thống cấp liệu phân phối.
Tổn thất hệ thống thấp hơn	Giúp giảm tổn thất trong hệ thống điện.
Công suất hệ thống giải phóng	Tăng khả năng khả dụng của mạng lưới phân phối.
Loại bỏ hình phạt hệ số công suất	Địa chỉ và giảm nhẹ hình phạt liên quan đến hệ số công suất kém.
Ứng dụng ổn định điện áp	Có thể được sử dụng để duy trì ổn định điện áp trong mạng.
Bồi thường phản ứng	Cung cấp bù công suất phản ứng để cải thiện hiệu quả hệ thống.
Quản lý Volt-var	Hỗ trợ quản lý điện áp và công suất phản ứng hiệu quả.
Cấu hình	Có sẵn trong các cấu hình cố định hoặc chuyển đổi dựa trên cấu hình tải.

Khi bạn sử dụng một ngân hàng tụ điện trên cực, bạn chống lại tải cảm ứng trong mạng của bạn. Các dòng điện từ tải cảm ứng và tụ điện là 180 ° ngoài pha, vì vậy họ hủy bỏ Nhau ra. Điều này có nghĩa là nguồn của bạn chỉ cần cung cấp tải điện trở, giúp giảm dòng điện xuống mức tối thiểu. Bạn thấy Ít tổn thất dây dẫn hơn và giảm điện áp, giúp cải thiện hiệu quả và chất lượng điện năng.

Bạn cũng nhận thấy rằng các Ngân hàng tụ điện này giúp điều chỉnh điện áp. Bằng cách cải thiện hệ số công suất, bạn giảm tổn thất đường dây và tối ưu hóa lưu lượng tải. Điều này dẫn đến nguồn cung cấp điện áp ổn định hơn, giúp bạn duy trì dịch vụ đáng tin cậy và tránh nâng cấp tốn kém.

Hỗ trợ tích hợp tái tạo

Bạn cần các Ngân hàng tụ điện trên cực để hỗ trợ các nguồn năng lượng tái tạo trong mạng lưới phân phối của bạn. Các Ngân Hàng tụ điện này cung cấp bù công suất phản ứng, cân bằng công suất biến đổi từ năng lượng tái tạo như năng lượng mặt trời và gió. Chúng ổn định mức điện áp, Điều quan trọng là giữ cho lưới điện của bạn đáng tin cậy khi Thế Hệ tái tạo thay đổi nhanh chóng.

Lưu ý: Đơn vị Pole-mvar kết hợp bù năng lượng phản ứng vớiCuộn cảmLàm giảm dòng sóng hài. Điều này ngăn chặn sự cộng hưởng và giữ cho các Ngân hàng tụ điện của bạn hoạt động tốt, ngay cả ở những khu vực có nhiều năng lượng tái tạo.

Bạn được hưởng lợi từ các giải pháp này theo nhiều cách:

Ngân hàng tụ điện giúp bạn tích hợp năng lượng tái tạo bằng cách bù đắp cho những biến động trong phát điện.
HọTăng cường ổn định lướiBằng cách giữ mức điện áp phù hợp.
Việc sử dụng các đơn vị Pole-mvar giải quyết méo sóng hài, do đó các Ngân hàng tụ điện của bạn hoạt động hiệu quả.

Bạn cũng có thể quản lý các Ngân hàng tụ điện gắn cực bằng cách sử dụngCơ sở hạ tầng đo lường tiên tiến. Điều này cho phép bạn điều khiển chúng từ xa và điều chỉnh hoạt động của chúng trong thời gian thực. Bạn có thể bật hoặc tắt các Ngân hàng tụ điện để tối ưu hóa năng lượng phản ứng từ biến tần năng lượng mặt trời, giúp cải thiện chất lượng điện năng và giảm tổn thất đường dây.

Các Ngân Hàng tụ điện trên cực hoạt động như các linh kiện điện tử hoạt động với các mạch tích hợp trong bộ điều khiển. Các bộ điều khiển này giúp bạn phản hồi nhanh chóng với những thay đổi về Sản lượng tái tạo, giúp mạng lưới phân phối của bạn linh hoạt và đáng tin cậy hơn.

Lợi ích chất lượng điện năng

Hiệu chỉnh hệ số công suất

Bạn sử dụng các Ngân hàng tụ điện gắn cực để cải thiện chất lượng điện năng trong mạng lưới phân phối. Các Ngân Hàng tụ điện này hoạt động như các linh kiện điện tử cung cấp năng lượng phản ứng, giúp bạn điều chỉnh hệ số công suất. Khi bạn cài đặt tụ điện trên cực, bạn giảm lượng điện phản ứng mà hệ thống của bạn cần phải rút ra từ nguồn chính. Hành động này dẫn đến một yếu tố công suất cao, có nghĩa là mạng của bạn sử dụng năng lượng hiệu quả hơn.

Ngân hàng tụ điện có hiệu quả để điều chỉnh hệ số công suất trong các thiết lập ngoài trời. Bạn tìm thấy chúngTiết kiệm chi phí và dễ lắp đặt. Tuy nhiên, chúng hoạt động tốt nhất trong phạm vi tải được thiết kế. Nếu tải của bạn thay đổi thường xuyên, các hệ thống điều chỉnh hệ số công suất điện tử có mạch tích hợp có thể cung cấp các điều chỉnh thời gian thực để có chất lượng công suất tốt hơn nữa. Những hệ thống này phức tạp và tốn kém hơn, nhưng chúng mang lại hiệu quả và độ tin cậy được cải thiện.

Bạn có thể cài đặt các Ngân hàng tụ điện ở các cấu hình khác nhau, chẳng hạn như nối đất hoặc Delta, để phù hợp với nhu cầu mạng của bạn. Tính linh hoạt này làm cho chúng phù hợp với nhiều ứng dụng ngoài trời, mặc dù chúng đòi hỏi nhiều không gian Vật Lý hơn một số giải pháp điện tử.

Mẹo: bằng cách sử dụng các Ngân hàng tụ điện gắn cực, bạn tránh các hình phạt tiện ích cho hệ số công suất kém và thấy giảm tổn thất điện năng trong hệ thống của bạn.

Ổn định điện áp

Ổn định điện áp là một phần quan trọng của chất lượng điện. Bạn dựa vào các Ngân hàng tụ điện để giữ cho mức điện áp ổn định trên mạng phân phối của bạn. Khi bạn thêm tụ điện, bạn hỗ trợ điện áp tại mỗi điểm dọc theo bộ nạp. Hành động này ngăn ngừa giọt điện áp có thể gây hại cho thiết bị nhạy cảm.

Tuy nhiên, bạn phải quản lýCộng hưởng và biến dạng điện ápKhi sử dụng tụ điện ngân hàng. Cộng hưởng sóng hài có thể xảy ra, đặc biệt là nếu mạng có nhiều tải điện tử. Bạn có thể sử dụng quét Trở kháng để kiểm tra cộng hưởng tại các vị trí mà bạn định cài đặt tụ điện. Nếu bạn tìm thấy tần số cộng hưởng tại đơn hàng Thứ 13 hoặc thứ 14, bạn cần thực hiện các bước để tránh lỗi thiết bị.

Loại bằng chứng	Mô tả
Cộng hưởng sóng hài	Các Ngân Hàng tụ điện có thể tạo ra các điều kiện cộng hưởng song song hoặc nối tiếp, ảnh hưởng đến sự ổn định điện áp.
Quét Trở kháng	Phương pháp này phân tích sự cộng hưởng tại các địa điểm mà các Ngân hàng tụ điện được đề xuất, cho thấy các vấn đề ổn định điện áp tiềm ẩn.
Tần số cộng hưởng	Tần số cộng hưởng chiếm ưu thế được tìm thấy ở thứ tự 13 và 14, có thể dẫn đến lỗi thiết bị nếu không được quản lý.
Biến dạng điện áp	Cộng hưởng ngân hàng tụ điện có thể gây biến dạng điện áp vượt quá giới hạn quy định, các biện pháp giảm nhẹ cần thiết.

Bạn cũng thấy những thay đổi về điện áp khi bạn nạp năng lượng hoặc tắt các Ngân hàng tụ điện. Phạm vi dao động điện áp có thể đạt đượcLên đến 2.0 mỗi chiếcỞ mức cao nhất, với độ lớn thoáng qua điển hình giữa 1.2 và 1.8 mỗi đơn vị. Tần số thoáng qua thường Giảm từ 300 đến 1000Hz. Bạn cần theo dõi các giá trị này để duy trì chất lượng điện năng và bảo vệ thiết bị của bạn.

Tình trạng	Phạm vi dao động điện áp (mỗi đơn vị)
Điện áp cực đại cung cấp năng lượng	Lên đến 2.0 (Ốp tệ nhất)
Độ lớn thoáng qua điển hình	1.2 đến 1.8
Tần số thoáng qua điển hình	300 đến 1000 Hz

Bằng cách sử dụng bộ điều khiển tiên tiến với các mạch tích hợp, bạn có thể quản lý chuyển mạch tụ điện trơn tru hơn. Công nghệ này giúp bạn giảm gai điện áp và giữ chất lượng năng lượng trong giới hạn an toàn.

Ngân hàng tụ điện và hiệu quả hệ thống

BạnCải thiện hiệu quả hệ thốngKhi bạn sử dụng các Ngân hàng tụ điện gắn cực như một phần của mạng lưới phân phối. Những tụ điện nàyTăng cường mức điện áp, Đặc biệt là ở những khu vực có nhu cầu tải trọng cao. Khi bạn đặt các Ngân hàng tụ điện dựa trên phân tích giảm điện áp, bạn sẽ giảm tổn thất cho Bộ cấp nguồn phân phối. Hành động này dẫn đến cải thiện hiệu suất năng lượng và giảm tổn thất điện năng.

Ngân hàng tụ điện tối ưu hóaBù công suất phản ứng, Giúp tăng hiệu quả hệ thống tổng thể.
Bạn thấy tiết kiệm chi phí đo được nhờ hiệu quả được cải thiện. Tổn thất năng lượng thấp hơn có nghĩa là hóa đơn tiền điện nhỏ hơn.
Bạn tránh bị phạt từ các công ty tiện ích vì yếu tố công suất kém.
Mức điện áp ổn định từ tụ điện giúp thiết bị của bạn bền hơn, giảm chi phí bảo trì.

Khía cạnh	Mô tả
Chi phí phía trước	Cần đầu tư ban đầu để lắp đặt các Ngân hàng tụ điện cực gắn.
Tiết kiệm lâu dài	Giảm đáng kể hóa đơn tiền điệnTheo thời gian Do hiệu quả được cải thiện.
Thời gian HOÀN VỐN	Tiết kiệm chi phí thường nhận ra trong vòng vài tháng lắp đặt.
Giảm tổn thất năng lượng	Cải thiện hệ số công suất dẫn đến giảm tổn thất năng lượng, góp phần giảm hóa đơn.
Tránh bị phạt tiện ích	Tích hợp giúp tránh các hình phạt từ các công ty tiện ích vì yếu tố năng lượng kém.
Tuổi thọ thiết bị	Ổn Định mức điện áp làm giảm hao mòn thiết bị, dẫn đến giảm chi phí bảo trì.

Bạn cũng tăng độ tin cậy mạng với các Ngân hàng tụ điện. Bù công suất phản ứng từ các linh kiện điện tử này là điều cần thiết để giữ cho mạng của bạn ổn định. Độ tin cậy của tụ điện của bạn, bao gồm tỷ lệ thất bại và thời gian sửa chữa của chúng, ảnh hưởng đến tỷ lệ mất điện. Nếu một tụ điện Shunt không hoạt động quá lâu, mạng của bạn có thể không cung cấp dịch vụ nhất quán.

Các Ngân Hàng tụ điện, như các linh kiện điện tử có mạch tích hợp trong bộ điều khiển của họ, giúp bạn duy trì chất lượng điện năng cao và hiệu quả năng lượng. Bạn nhận được hiệu quả năng lượng tốt hơn, chi phí thấp hơn và một mạng lưới phân phối đáng tin cậy hơn.

Giải pháp thực hiện

Lắp đặt và bảo trì

Bạn cần tuân thủ các thực tiễn tốt nhất khi bạn chọn và lắp đặt tụ điện trên cột. Lên kế hoạch là bước đầu tiên. Bạn chọn kích thước và vị trí phù hợp cho các Ngân hàng tụ điện dựa trên nhu cầu của hệ thống điện và các quy tắc địa phương. Bạn thu thập tất cả các thiết bị, bao gồm tụ điện, hộp đựng, tấm chắn và nguồn cung cấp Dây điện. Trong quá trình lắp đặt, bạn gắn các Ngân hàng tụ điện một cách an toàn và kết nối các thiết bị đầu cuối với các thanh xe buýt thông thường. Sử dụng dây dẫn với kích thước chính xác và đảm bảo bạn nối mọi thứ đúng cách. Khi bạn cài đặt hệ thống, hãy tăng điện áp từ từ và kiểm tra xem mỗi tụ điện có hoạt động như mong đợi không.

Bảo trì thường xuyên giúp các Ngân hàng tụ điện của bạn hoạt động tốt. Làm sạch các bộ lọc và thắt chặt các kết nối để cải thiện hiệu chỉnh hệ số công suất và hiệu quả năng lượng.Luôn sử dụng thiết bị bảo vệ cá nhânVà ngắt kết nối nguồn trước khi mở bất kỳ ngân hàng tụ điện nào.Đợi ít nhất năm phút sau khi khử sinh lựcĐể phí tiêu tan. Nối đất tất cả các giai đoạn trước khi bạn chạm vào bất kỳ bộ phận nào. Các bước này giúp bạn tránh tai nạn và kéo dài tuổi thọ của tụ điện.

Tùy chỉnh các giải pháp cho nhu cầu mạng

Bạn có thểĐiều chỉnh các giải pháp phù hợp với mạng lưới phân phối của bạn. Các Ngân Hàng tụ điện cung cấp các tùy chọn chuyển mạch, nối đất và bảo vệ linh hoạt. Bạn chọn cấu hình phù hợp để phù hợp với yêu cầu năng lượng và mức điện áp của bạn. Bảng dưới đây cho thấy cách bạn có thể tùy chỉnh các Ngân hàng tụ điện:

Tùy chọn cấu hình	Mô tả
Chuyển đổi	Chọn cơ chế cho nhu cầu vận hành của bạn.
Ngắt kết nối	Chọn các giải pháp bảo trì an toàn.
Nối đất	Nối đất thích ứng cho trang web của bạn.
Bảo vệ	Thêm bảo vệ cho độ tin cậy.
Điều khiển	Tích hợp với các hệ thống hiện có của bạn.
Kết nối	Phù hợp với các thiết lập khác nhau với nhiều loại.

Các yếu tố an toàn, môi trường và quy định

Bạn phải tuân thủ các tiêu chuẩn an toàn khi làm việc với các Ngân hàng tụ điện. Trang bị tụ điện bảo vệ quá tải như cầu chì hoặcBộ Ngắt Mạch. Sử dụng thiết bị tháo gỡ nhạy áp lực để cách ly an toàn. Luôn luônNgắt kết nối tụ điện từ nguồn điệnVà đợi trước khi dùng đoản mạch. Xem xét các yếu tố môi trường như nhiệt độ và thời tiết. Đảm bảo các giải pháp của bạn đáp ứng các tiêu chuẩn công nghiệp để vận hành an toàn và dung sai sóng hài. Những Bước này bảo vệ thiết bị của bạn và giữ cho hệ thống điện của bạn đáng tin cậy.

Bạn có được nhiều lợi thế khi lắp đặt các Ngân hàng tụ điện gắn cực. Những linh kiện điện tử có mạch tích hợp này giúp bạnCải thiện hệ số công suất, giảm tổn thất năng lượng và ổn định điện áp.

Lợi ích chính	Mô tả
Tăng cường hệ số công suất	Cải thiện hiệu quả của mạng lưới điện bằng cách giảm tổn thất điện năng phản ứng.
Giảm tổn thất năng lượng	Giảm thiểu lãng phí năng lượng trong mạng lưới phân phối, dẫn đến tiết kiệm chi phí.
Mức điện áp ổn định	Duy trì điện áp trong phạm vi lý tưởng, rất quan trọng để cung cấp điện đáng tin cậy.
Hỗ trợ tích hợp năng lượng tái tạo	Giúp quản lý biến động trong sản lượng năng lượng tái tạo, đảm bảo độ ổn định và độ tin cậy của lưới điện.

Bạn sẽ thấy chất lượng điện năng tốt hơn và mức độ hài hòa thấp hơn sau khi lắp đặt.

Hệ mét	Trước khi cài đặt	Sau khi cài đặt	Cải tiến
Hệ số công suất	Dưới 90%	Trên 90%	Tăng đáng kể
Biến dạng điện áp	Cao	Thấp	Giảm đáng kể
Mức sóng hài (5 & 7)	Nâng cao	Giảm	Giảm đáng chú ý

Các Ngân Hàng tụ điện gắn cực chuẩn bị mạng lưới của bạn cho những thách thức trong tương lai. Bạn làm cho lưới điện của bạn đáng tin cậy và hiệu quả hơn.

Câu hỏi thường gặp

Ngân hàng tụ điện gắn cực hoạt động như một linh kiện điện tử như thế nào?

Bạn sử dụng các Ngân hàng tụ điện gắn cực làm linh kiện điện tử. Chúng lưu trữ và giải phóng năng lượng điện, giúp cân bằng điện áp mạng của bạn và cải thiện chất lượng điện năng.

Mẹo:Mạch tích hợpTrong bộ điều khiển tự động chuyển mạch tụ điện để có hiệu suất tốt hơn.

Bạn có thể điều khiển các Ngân hàng tụ điện gắn cực từ xa không?

Bạn có thể kiểm soát những thứ nàyNgân hàng tụ điệnTừ xa. Mạch tích hợp trong bộ điều khiển thông minh cho phép bạn bật hoặc tắt tụ điện bằng cơ sở hạ tầng đo sáng tiên tiến.

Các Ngân Hàng tụ điện gắn cực cần bảo trì gì?

Bạn làm sạch bộ lọc, kiểm tra kết nối và kiểm tra bộ điều khiển với các mạch tích hợp. Kiểm tra thường xuyên giúp các linh kiện điện tử của bạn hoạt động an toàn và hiệu quả.
