Wie ein 3 Input NAND Gate in digitalen Schaltungen funktioniert
Mit einem 3-Eingangstor können Sie digitale Signale auf einzigartige Weise steuern. Sie sehen, dass die Ausgabe nur niedrig ist, wenn alle drei Eingänge h sind
Mit einem 3-Eingangstor können Sie digitale Signale auf einzigartige Weise steuern. Sie sehen, dass die Ausgabe nur dann niedrig ist, wenn alle drei Eingänge hoch sind. Für jede andere Eingangs kombination bleibt der Ausgang hoch. Dieses spezielle Verhalten unter scheidet es von anderen Logikgattern.
| Logik-Tor | Ausgangs verhalten für 3 Eingänge | Einzigartiges Merkmal |
|---|---|---|
| NAND | Die Ausgabe ist nur dann NIEDRIG, wenn alle drei Eingänge HOCH sind; Sonst HOCH | Inversion von UND-Tor; nur dann niedrig, wenn alle Eingänge hoch sind, was es universell macht |
| UND | Die Ausgabe ist nur dann hoch, wenn alle drei Eingänge hoch sind; andernfalls NIEDRIG | Direkt UND Logik ohne Inversion |
| ODER | Die Ausgabe ist hoch, wenn ein Eingang hoch ist; andernfalls NIEDRIG | Die Ausgabe hängt davon ab, ob die Eingabe hoch ist |
| NOR | Die Ausgabe ist NIEDRIG, wenn ein Eingang hoch ist; ansonsten HOCH | Umkehrung von ODER Tor |
| XOR | Die Ausgabe hängt von der Parität der Eingänge ab (ungerade Anzahl der HIGH-Eingänge). | Empfindlich gegenüber Eingabe parität |
| XNOR | Die Ausgabe hängt von der Gleichheit der Eingaben ab | Ausgabe hoch, wenn die Eingaben gleich sind |
Viele Experten halten den 3 Input nand Gate für einen universellen Baustein in der digitalen Elektronik. Sie können damit fast jede Logik funktion erstellen, was es für das Schaltung design praktisch macht.
Wichtige Imbiss buden
- Ein NAND-Gate mit 3 Eingängen ist nur dann niedrig, wenn alle drei Eingänge hoch sind. Andernfalls gibt es eine hohe Ausgabe aus.
- Dieses Tor istUniversalDies bedeutet, dass Sie jede andere Logik funktion erstellen können, indem Sie NAND-Gatter kombinieren.
- Die Verwendung von 3 Eingangs-NAND-Gattern vereinfacht das Schaltung design, indem Teile reduziert und die Signal verarbeitung beschleunigt werden.
- Das Symbol des Tors sieht aus wie ein UND-Tor mit einem kleinen Kreis am Ausgang und zeigt, dass es das UND-Ergebnis umkehrt.
- 3 Eingangs-NAND-Gatter sparen Platz und Strom in Schaltkreisen und sind damit ideal für moderne digitale Geräte.
3 Eingangs-NAND-Gate-Grundlagen
Definition
Ein 3-Eingangstor ist ein digitales Logikgatter, das drei separate Eingangs signale aufnimmt. Sie werden sehen, dass die Ausgabe nur dann niedrig ist, wenn alle drei Eingänge hoch sind. In jedem anderen Fall bleibt die Ausgabe hoch. Dieses Verhalten entspricht der Standard definition in der digitalen Elektronik. Der Ausgang ist das Gegenteil der UND-Operation für drei Eingänge. Sie können dies als schreibenNICHT (A UND B UND C). VieleIntegrierte SchaltungenWie der 4023 CMOS und 7410 TTL, verwenden Sie dieses Gate als Standard teil. Diese Chips enthalten oft mehrere 3 Eingangs-Nand-Gatter in einem Paket.
Anmerkung:Das 3 Eingang Nand Gate ist ein Universal-Gate. Sie können es verwenden, um jede andere grundlegende Logik funktion zu bauen.
Funktion
Die grundlegende Bedienung eines 3 Eingangs-Nand-Gatters hängt davon ab, wie Sie die Eingänge einstellen. Wenn ein Input niedrig ist, bleibt der Ausgang hoch. Erst wenn alle drei Eingänge hoch sind, schaltet der Ausgang auf Tief. Diese Umschaltung geschieht aufgrund der Art und Weise, wie dieTransistorenInnerhalb des Tores arbeiten. Wenn sich in einer typischen TTL-Version eine Eingabe auf einer niedrigen Logik ebene befindet, wird dieAusgangs transistor schaltet sich aus und der Ausgang schwimmt hoch. Wenn alle Eingänge hoch sind, schaltet sich der Ausgangs transistor ein und zieht den Ausgang niedrig.
Hier ist einTabelle, die zeigt, wie sich die Ein-und Ausgabe beziehen:
| Eingänge (A, B, C) | Ausgabe (Q) |
|---|---|
| 0, 0, 0 | 1 |
| 0, 0, 1 | 1 |
| 0, 1, 0 | 1 |
| 0, 1, 1 | 1 |
| 1, 0, 0 | 1 |
| 1, 0, 1 | 1 |
| 1, 1, 0 | 1 |
| 1, 1, 1 | 0 |
Sie können dieses Verhalten auch in einem Diagramm sehen:
Der Haupt unterschied zwischen einem 3-Eingangstor und einer 2-Eingabeversion ist die Anzahl der Eingänge und möglichen Kombinationen. Ein 2-Eingang-Nand-Gate hat vier mögliche Eingangs zustände. Ein 3 Eingang Nand Gate hat acht. Die Logik bleibt gleich: Der Ausgang ist hoch, es sei denn, alle Eingaben sind hoch. Sie haben nur mehr Möglichkeiten, die Eingaben zu kombinieren.
So ist die Funktion eines Nand-Gatters mit 3 Eingängen im Vergleich zu anderen Logikgattern:
- DieDie Ausgabe ist nur niedrig, wenn alle Eingänge hoch sind. Dies geschieht durch den Anschluss von Transistoren in Reihe.
- Für einen 2 Eingang Nand Gate werden zwei Transistoren verwendet. Beide müssen an sein, um die Leistung niedrig zu ziehen.
- Wenn eine Eingabe niedrig ist, bleibt die Ausgabe hoch, da der aktuelle Pfad nicht vollständig ist.
- Wenn alle Eingänge hoch sind, leiten alle Transistoren und der Ausgang geht niedrig.
- Sie können mehr Eingänge hinzufügen, indem Sie mehr Transistoren in Reihe hinzufügen. Dies erhöht die Anzahl der Eingabe kombinationen, behält jedoch den gleichen Grund betrieb bei.
Sie werden feststellen, dass das 3-Eingangstor in Hoch geschwindigkeit schaltungen zuverlässiger ist als einige andere Gates. Es hatNiedrigere Verzögerung zeiten und verbraucht weniger Platz auf einem Chip. Es hat auch weniger Leckstrom, was bei Leistung und Zuverlässigkeit hilft.

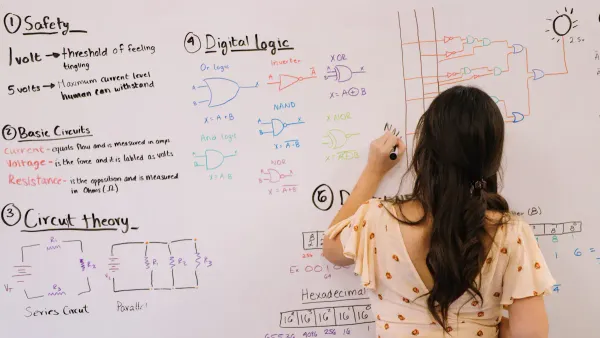

Wahrheit Tabelle und Symbol
Wahrheits tisch
Sie können verstehen, wie ein 3-Eingangstor funktioniert, indem Sie auf seine Wahrheits tabelle schauen. Die Wahrheits tabelle listet alle möglichen Eingabe kombinationen auf und zeigt die Ausgabe für jede einzelne an. Für dieses Gate haben Sie drei Eingänge: A, B und C. Die Ausgabe Q ist für jede Kombination hoch (1), außer wenn alle drei Eingänge hoch sind. In diesem Fall sinkt die Ausgabe auf niedrig (0). Dieses Muster unter scheidet das NAND-Gate von einem AND-Gate, das nur dann hoch ausgibt, wenn alle Eingänge hoch sind.
| Eingänge (A, B, C) | UND Output (A · B · C) | NAND Output Q = (A · B · C)' |
|---|---|---|
| 0, 0, 0 | 0 | 1 |
| 0, 0, 1 | 0 | 1 |
| 0, 1, 0 | 0 | 1 |
| 0, 1, 1 | 0 | 1 |
| 1, 0, 0 | 0 | 1 |
| 1, 0, 1 | 0 | 1 |
| 1, 1, 0 | 0 | 1 |
| 1, 1, 1 | 1 | 0 |
Sie können dieses Verhalten auch in der folgenden Tabelle sehen. Die Ausgabe bleibt für die meisten Eingangs kombinationen hoch. Erst wenn alle drei Eingänge hoch sind, geht die Ausgabe niedrig.
Logik-Symbol
Wenn Sie ein 3-Eingangstor in einem Schaltplan zeichnen, verwenden Sie eineBesonderes Symbol. Nach IEEE-und IEC-Standards sieht das Symbol aus wie einUND TorMit einem kleinen Kreis, genannt Inversion blase, am Ausgang. Dieser Kreis zeigt, dass die Ausgabe das Gegenteil der UND-Funktion ist. Das IEEE-Symbol verwendet die klassische gekrümmte Form für das UND-Tor, während das IEC-Symbol ein Rechteck verwendet. Beide Symbole haben drei Eingabe zeilen links und eine Ausgangs leitung rechts mit der Inversion blase. Dieser Standard hilft Ihnen, das Tor in jedem Schaltplan schnell zu erkennen.
Tipp:Suchen Sie immer nach dem kleinen Kreis am Ausgang. Es sagt Ihnen, dass das Tor das UND-Ergebnis umkehrt.
Boolescher Ausdruck
Sie können die Ausgabe eines Nand-Gatters mit 3 Eingängen mit einem Booleschen Ausdruck beschreiben. Die Ausgabe Q entspricht der Negation der UND aller drei Eingänge. Sie schreiben dies als:
Q = (A · B · C)'
Dies bedeutet, dass Q hoch ist, es sei denn, A, B und C sind alle gleichzeitig hoch. Sie erhalten diesen Ausdruck, indem Sie auf die Wahrheits tabelle schauen. Das UND-Gate gibt 1 nur aus, wenn alle Eingänge 1 sind. Das NAND-Gate dreht dies um, sodass der Ausgang nur in diesem Fall 0 und für alle anderen 1 ist.
Input und Output
Eingangs kombinationen
Wenn Sie mit einem 3-Eingangstor arbeiten, beschäftigen Sie sich mit drei separaten Eingängen. Jeder Eingang kann entweder 0 (niedrig) oder 1 (hoch) sein. Dieses Setup gibt IhnenAcht einzigartige Eingabe kombinationen. Sie können alle möglichen Möglichkeiten zum Einstellen der Eingaben in der folgenden Tabelle sehen. Jede Zeile zeigt eine andere Kombination und die Ausgabe, die Sie vom Gate erhalten.
| Eingabe A | Eingabe B | Input C | Ausgabe (NAND) |
|---|---|---|---|
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
📝Anmerkung:Sie erhalten acht Kombinationen, weil jede Eingabe zwei mögliche Werte hat. Die Gesamtzahl der Kombinationen beträgt 2 × 2 × 2 = 8.
Ausgangs verhalten
Der Ausgang eines 3 Eingangs-Nand-Gatters hängt vom Zustand aller drei Eingänge ab. Sie werden ein klares Muster bemerken. Die Ausgabe bleibt hoch (1) für jede Kombination außer einer. Nur wenn Sie alle drei Eingänge auf hoch (1, 1, 1) einstellen, sinkt die Ausgabe auf niedrig (0). Dieses Verhalten macht das Gate für viele digitale Schaltungen nützlich. Sie können damit überprüfen, ob alle Bedingungen wahr sind, und dann das Signal blockieren.
Schauen Sie sich die Tabelle unten an. Es zeigt, wie sich die Ausgabe für jede Eingabe kombination ändert. Die Ausgabe bleibt die meiste Zeit bei 1. Es geht nur auf 0, wenn alle Eingaben hoch sind.
Wenn Sie eine Schaltung entwerfen möchten, die ein Signal benötigt, um hoch zu bleiben, wenn nicht alle Schalter eingesc haltet sind, bietet Ihnen das 3-Eingangstor nand eine einfache Lösung. Sie können sich auf das Ausgabe muster verlassen, um andere Teile Ihrer Schaltung zu steuern.
Anwendungen
Universal-Tor
Sie können ein 3 Eingang Nand Gate verwenden, umBauen fast jede Logik funktionInDigitale Schaltungen. Dieses Tor heißt"Universal"Weil Sie seine Ein-und Ausgänge auf spezielle Weise verbinden können, um andere Gates wie AND, OR und NICHT nachzuahmen. Zum Beispiel, wenn SieBinden Sie alle drei Eingänge zusammenDas Tor fungiert als NICHT-Tor. Sie können auchKombinieren Sie mehrere 3 Eingang und ToreUm UND-oder OR-Gatter zu erstellen, indem Regeln aus der Booleschen Algebra und dem Satz von DeMorgan befolgt werden. Diese Flexibilität bedeutet, dass Sie nicht viele verschiedene Arten von Gates benötigen, um komplexe Schaltungen zu entwerfen.
- Der Ausgang eines Nand-Gatters mit 3 Eingängen ist0 nur, wenn alle Eingänge 1 sind. In jedem anderen Fall ist der Ausgang 1.
- Sie können das Gate als Inverter verwenden, indem Sie alle Eingänge an dasselbe Signal anschließen.
- Indem Sie Tore in bestimmten Mustern anordnen, können Sie UND, ODER und andere Tore bauen.
- Diese universelle Eigenschaft hilft Ihnen, jede digitale Logik schaltung mit nur nand gates zu erstellen.
💡Tipp:Wenn Sie lernen, wie man nand Gates kombiniert, können Sie fast jedes digitale System mit weniger Teilen entwerfen.
Schaltung design
Wenn Sie 3 Eingangs-und Gatter in Ihren Designs verwenden, machen Sie Schaltkreise einfacher und sparen Platz. Sie können mehr Signale in einem Tor kombinieren, dasReduziert die Anzahl der Logik stufen. Weniger Pegel bedeuten, dass Signale schneller durch die Schaltung wandern, sodass Ihr Design schneller funktioniert. Sie vermeiden es auch, tiefe Logik bäume mit vielen 2-Eingangstoren zu bauen. Dies hilft, die Ausbreitung verzögerung zu verringern und die Geschwindigkeit zu verbessern.
| Aspekt | Nutzen |
|---|---|
| Weniger Logik niveaus | Schnellere Signal verarbeitung |
| Weniger Chip bereich | Kleinere, effizientere Schaltungen |
| Universal-Tor | Flexible Gestaltungs möglichkeiten |
| CMOS-Effizienz | Geringerer Strom verbrauch und bessere Leistung |
In der CMOS-Technologie bauen Sie ein 3 Input-Nand-Gate vonVerbinden von drei NFETs in Serie und drei PFETs parallel. Durch dieses Setup funktioniert das Tor gut für invertierende Funktionen. Sie müssen jedoch auf Verzögerungen achten, weilMehr Transistoren in Serie können das Schalten verlangsamen. Designer machen die NFETs oft größer, um das Tor schnell zu halten. Die Verwendung von 3 Eingangstoren hilft dabei, Geschwindigkeit und Größe auszug leichen, was sie zu einer intelligenten Wahl für viele digitale Projekte macht.
Sie haben gelernt, wie wichtig NAND-Gatter in digitalen Schaltungen sind. Diese Gates werden nur dann niedrig ausgegeben, wenn alle Eingänge hoch sind. Multi-Input-Versionen, wie dieDrei-Input-Typ, Helfen Sie, komplexe Logik mit weniger Teilen zu erstellen.
- Sie vereinfachen das Schaltung design, indem sie die Anzahl der von Ihnen benötigten Tore reduzieren.
- Sie können sie verwenden, um eine andere Logik funktion zu erstellen.
- Ihr effizientes Design spart Strom und Platz in modernen Geräten.
Erkunden Sie die digitale Logik weiter. Sie werden feststellen, dass die Beherrschung dieser Tore viele Möglichkeiten in der Elektronik eröffnet.
FAQ
Was macht ein NAND-Gate mit 3 Eingängen?
Sie sehen, dass die Ausgabe hoch bleibt, es sei denn, alle drei Eingänge sind hoch. Wenn jeder Eingang hoch ist, schaltet der Ausgang auf niedrig. Dieses Tor hilft Ihnen, Signale zu steuernDigitale Schaltungen.
Können Sie andere Tore nur mit NAND-Toren bauen?
Ja, das kannst du. Sie verbinden NAND-Gatter auf besondere Weise, um UND, ODER und NICHT Tore zu machen. Dies macht das NAND-Tor zu einem universellen Baustein.
Warum verwenden Ingenieure 3 Eingangs-NAND-Gatter in Schaltungen?
Sie sparen Platz und reduzieren die Anzahl der Teile. Ein Tor kann drei Signale gleichzeitig verarbeiten. Dies hilft Ihrer Schaltung, schneller zu arbeiten und weniger Strom zu verbrauchen.
Wie zeichnet man ein NAND-Gate mit 3 Eingängen in einem Diagramm?
Sie verwenden das UND-Tor-Symbol mit einem kleinen Kreis am Ausgang. Der Kreis bedeutet, dass der Ausgang invertiert ist.
Tipp: Suchen Sie immer nach der Blase, um ein NAND-Tor zu erkennen.
