Ist RJ45 das gleiche wie Ethernet? Ein Leitfaden für PCB-Designer im Jahr 2025

Ist RJ45 das gleiche wie Ethernet? Die einfache Antwort lautet Nein. Diese häufige Frage stellt sich, weil die beiden so eng zusammenarbeiten. Der globale Markt für Ethernet-verbundene Geräte wird voraussicht lich erreichen14,2 Milliarden USD im Jahr 2025Dies macht diese Unterscheidung für Designer von entscheidender Bedeutung.

Der Kern unterschied💡

• RJ45: Dies ist der physische Anschluss-der Stecker und die Buchse. Stellen Sie sich den RJ45-Anschluss wie einen USB-Anschluss vor.

• Ethernet: Dies ist das Netzwerk protokoll-das Regel werk für die Kommunikation. Es ist wie der USB 3.0 Standard selbst.

Die Leute fragen oft: "Ist RJ45 das gleiche wie Ethernet?" weil der RJ45-Anschluss das Gesicht des modernen Ethernet-Netzwerks ist. Ihre Aufgabe ist es, für diesen spezifischen Connector korrekt zu entwerfen, um eine zuverlässige Netzwerk verbindung zu ermöglichen.

Wichtige Imbiss buden

• RJ45 ist ein physikalischer Konnektor. Ethernet ist ein Regel werk für die Netzwerk kommunikation. Sie arbeiten zusammen, sind aber nicht gleich.

• Das richtige PCB-Design für RJ45 ist wichtig. Dies beinhaltet die korrekte Verkabelung, die Verwendung von Magnetik und die Verwaltung der Strom versorgung für PoE.

• Überprüfen Sie die Pinout immer auf RJ45-Anschlüsse. Einige Geräte verwenden RJ45 für Nicht-Ethernet-Zwecke. Dies verhindert Schäden an Ihren Geräten.

• Wählen Sie den richtigen RJ45-Anschluss für Ihr Produkt. Berücksichtigen Sie Faktoren wie Haltbarkeit und Vergoldung für eine lang anhaltende Leistung.

Also, ist RJ45 das gleiche wie Ethernet?

Sie wissen jetzt, dass die Antwort auf "ist rj45 das gleiche wie Ethernet" nein ist. Lassen Sie uns jede Komponente untersuchen, um zu verstehen, warum sie perfekt zum Aufbau eines modernen Netzwerks passen.

Was ist ein RJ45 Connector?

Ein RJ45-Anschluss ist der physische Stecker, den Sie am Ende der meisten Ethernet-Kabel sehen. Sein offizieller Name ist der8 P8C (Acht Position, Acht Kontakt) Stecker. Dieser Name sagt Ihnen, dass es acht Positionen für Drähte mit jeweils einem Metall kontakts tift hat. Diese Stifte sind oftVergoldetRost zu widerstehen und eine zuverlässige Verbindung zu gewährleisten.

Der RJ45-Anschluss hat eine bestimmte Größe und eine Verriegelung lasche, um das Kabel sicher an ein Gerät anzuschließen. Als Designer arbeiten Sie mit der weiblichen Version, der RJ45-Buchse, an IhremPCB. Die Abmessungen dieses Steck verbinders sind standard isiert, um sicher zustellen, dass jeder RJ45-Stecker passt.

Was ist Ethernet?

Ethernet ist das Regel werk oder Protokoll, mit dem Geräte über ein lokales Netzwerk kommunizieren. DieIEEE 802.3 Standard definiert dieses Protokoll. Es gibt an, wie Daten in Frames verpackt, an andere Geräte adressiert und auf Fehler überprüft werden. Betrachten Sie es als die Sprache, die über das Kabel gesprochen wird.

Dieses Ethernet-Protokoll hat sich zur Unterstützung entwickeltUnglaubliche Geschwindigkeiten.Verschiedene Arten von Ethernet-Kabeln sind für diese Geschwindigkeiten ausgelegt. Die Kategorie eines Kabels, wieCAT6 oder CAT8, Bestimmt seine Leistung.

Höhere Kategorie Ethernet-Kabel ermöglichen es dem Ethernet-Protokoll, Daten viel schneller zu senden, weshalb Sie das richtige Kabel für IhreNetzwerk design.

Eine Geschichte einer erfolgreichen Partnerschaft

Die Frage "ist rj45 das gleiche wie Ethernet" ist häufig, weil ihre Geschichte so miteinander verflochten ist.Ethernet wurde 1973 bei Xerox PARC erfunden. Frühe Ethernet verwendete dickes Koaxialkabel. Die Partnerschaft mit dem RJ45-Stecker begann in den 1990er Jahren mit dem10BASE-T Standard. Dieser Standard ermöglichte es, Ethernet über erschwing liche Twisted-Pair-Ethernet-Kabel mithilfe des einfachen und effektiven RJ45-Anschlusses auszuführen.

Diese Änderung machte die Ethernet-Vernetzung für alle zugänglich. Seitdem ist der RJ45 der Haupt anschluss für kupfer basiertes Ethernet von 10 Mbit/s bis 10 Gbit/s und darüber hinaus geblieben. Diese langjährige Partnerschaft setzt sich auch heute fort, mit Unternehmen wieNovaTechnologie unternehmen (HK) Limited, Ein von HiSilicon ausgewiesener Lösungs partner, der fortschritt liche Hardware entwickelt, die auf dieser bewährten Schnitts telle basiert. Die Kombination des Ethernet-Protokolls und des RJ45-Connectors schuf das kabel gebundene Netzwerk, auf das wir täglich angewiesen sind.

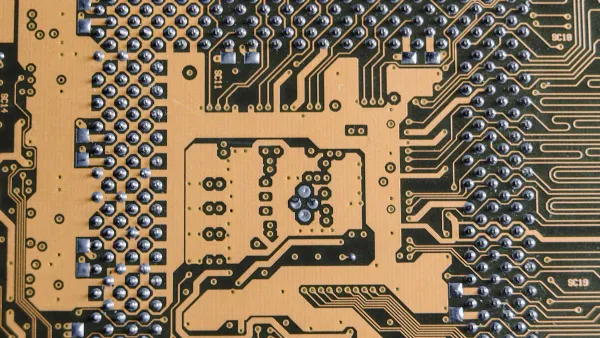

Die RJ45 Pinout-und On-Board-Schaltung

Durch das Entwerfen der Schaltung hinter der RJ45-Buchse glänzen Ihre Fähigkeiten als PCB-Designer. Eine korrekte Implementierung gewähr leistet eine zuverlässige Kommunikation und schützt Ihr Gerät. Dies beinhaltet das Verständnis der RJ45-Pinout, die Rolle der Magnetik und Überlegungen für Power over Ethernet (PoE).

Der RJ45 Pinout: T568A gegen T568B

Sie werden auf zwei Standard-RJ45-Verdrahtung schemata stoßen: T568A und T568B. Diese RJ45-Verdrahtung standards definieren den Farbcode für die acht Drähte in einem Ethernet-Kabel. Der einzige Unterschied zwischen T568A und T568B ist der Austausch der grünen und orange farbenen Draht paare.

Während der T568B-Standard in modernen kommerziellen Netzwerk installationen häufiger vorkommt, bleibt der T568A-Standard wichtig. Sie werden oft findenT568A Verkabelung in spezifischen Anwendungen verwendet.

• Wohn installationen: T568A ist in Privathaus halten üblich, da seine Pinout abwärts kompatibel mit älteren Ein-und Zweipaar-Telefonkabeln ist.

• Regierungs installationen: In Verträgen der US-Regierung ist häufig der Verdrahtung standard T568A für Neu installationen festgelegt.

• ANSI/TIA Präferenz: Die offizielle Normung behörde ANSI/TIA bevorzugt die Pinut T568A aufgrund ihrer Abwärts kompatibilität.

Designer zum Mitnehmen📝Für Ihr PCB-Design ist die Konsistenz der kritisch ste Faktor. Sie müssen sicherstellen, dass der RJ45-Pinout auf Ihrem Board korrekt dem Ethernet PHY-Chip (Physical Layer) zugeordnet wird. Unabhängig davon, ob Sie T568A oder T568B verwenden, müssen die Verbindungen vom RJ45-Anschluss zum PHY konsistent sein. Ein nicht übereinstimmen der RJ45-Pinout verhindert, dass die Netzwerk verbindung funktioniert. Überprüfen Sie immer das PHY-Datenblatt auf die richtige Pinout-Konfiguration.

Die Rolle der integrierten Magnetik

Ein RJ45-Anschluss an einem Ethernet-Gerät ist nie nur ein einfacher Anschluss. Es funktioniert mit einer Reihe von Komponenten, die Magnetik genannt werden. Diese Magnetiken sind entscheidend für die Signal integrität, die elektrische Isolation und die Geräusch reduzierung. Magnetics bestehen aus Transformatoren und Common-Mode-Drosseln. Sie können einen MagJack verwenden, bei dem es sich um einen RJ45-Anschluss mit integrierter Magnetik handelt, oder diskrete Magnetik komponenten auf der Leiterplatte neben einer Standard-RJ45-Buchse platzieren.

Magnetics erfüllen mehrere wichtige Aufgaben. Sie isolieren Ihre empfindliche Elektronik von elektrischen Überspannungen am Kabel. Sie auchElektro magnetische Störungen (EMI) unterdrücken und Gleichtakt geräusche blockieren, Was eine stabile Daten übertragung gewähr leistet. Ethernet verwendet eine Differential signal isierung, und die Magnetik trägt dazu bei, dieses Gleichgewicht aufrecht zu erhalten, um das Übersprechen zu minimieren und ein sauberes Signal zu liefern.

Die Transformatoren innerhalb der Magnetik haben einen mittleren Hahn an ihren Wicklungen. Dieses Merkmal ist für ein stabiles Design unerlässlich.

• Die Mittel hähne sorgen für eineStabiler Common-Mode-Pfad und helfen, Hochfrequenz klingeln zu unterdrücken, Was EMI senkt.

• Sie schließen normaler weise den mittleren Hahn an die Strom versorgung an, häufig mit einemKondensatorSehr nah dran platziert.

• Vergessen der Pull-up-Widerstände und Kondensatoren an diesen WasserhähnenKann dazu führen, dass der PHY-Chip ausfällt oder die Ethernet-Verbindung instabil wird.

Die Wahl zwischen einem integrierten MagJack und diskreten Magnetics ist eine wichtige Design entscheidung. Ein MagJack vereinfacht Ihr Design, während diskrete Magnetik mehr Anpassung bietet.

Für die meisten Designs machen der Komfort und die garantierte Leistung eines MagJack mit integrierter Magnetik ihn zur überlegenen Wahl.

Power over Ethernet (PoE) Integration

Power over Ethernet (PoE) ist eine Technologie, die elektrische Energie zusammen mit Daten über Twisted-Pair-Ethernet-Verkabelung sendet. Auf diese Weise kann ein einzelnes Kabel sowohl eine Netzwerk verbindung als auch Strom versorgung für Geräte wie Sicherheits kameras, drahtlose Zugangspunkte und VoIP-Telefone bereitstellen. Wenn Sie ein Gerät entwerfen, das über PoE Strom erhält, müssen Sie Komponenten auswählen, die die erforderlichen Leistungs stufen bewältigen können.

Der IEEE 802.3-Standard definiert mehrere Power-over-Ethernet-Typen. Jeder Typ liefert eine andere Menge an Leistung.

• IEEE 802.3af (PoE): Dies ist der ursprüngliche Standard. Es stellt zur VerfügungBis zu 15,4 W Leistung, Mit 12,95 W am Gerät garantiert. Es ist ausreichend fürGeräte, die unter 13W benötigen.

• IEEE 802.3at (PoE): Dieser Standard erhöht die verfügbare Leistung. Es bietet bis zu 30W Leistung, mit 25,5 W garantiert. Sie benötigen dies für Geräte, die 13W bis 25W benötigen.

• IEEE 802.3bt (PoE): Dies ist der neueste und leistungs stärkste Standard. Es hat zwei Arten. Typ 3 liefert bis zu 60W Leistung (51W garantiert) und Typ 4 liefert bis zu 90W Leistung (71,3 W garantiert). Diese hohe Leistung unterstützt Geräte wie Digital Signage und fortschritt liche Beleuchtungs systeme.

Integration von High-Power-PoE in IhrePCB-DesignFührt eine bedeutende Herausforderung ein: Thermo management. Die Komponenten, die mit dieser Leistung umgehen, erzeugen Wärme, und Sie müssen eine Möglichkeit entwickeln, sie effektiv abzuleiten.

Thermisches Design für Hochleistungs-PoE🌡️Der Umgang mit Wärme ist entscheidend für die Zuverlässigkeit. Verwenden Sie diese Techniken, um Ihr High-Power-PoE-Gerät kühl zu halten.

Komponente/Technik	Empfehlung	Thermischer Nutzen
Leistungs schichten	Verwenden Sie dickes Kupfer (z. B. 2 oz oder 105 µm)Und thermische Vias.	Verteilt Wärme effizient und reduziert den Spannungs abfall.
Basis laminat	Wählen Sie eine hohe Tg-FR-4 (Tg ≥ 170 °C).	Hält höheren Betriebs temperaturen stand, ohne sich zu verschlechtern.
Hitze-Sinken	Platzieren Sie Kupfer flugzeuge direkt unter Hoch leistungs chips.	Wirkt als eingebauter Kühlkörper, um Wärme abzuziehen.
Thermischer Pfad	Verwenden Sie thermische über Arrays, um heiße Komponenten mit internen Ebenen oder einem Metall gehäuse zu verbinden.	Schafft einen effektiven Kanal für Wärme, um der Leiterplatte zu entkommen.

Die ordnungs gemäße Implementierung der Pinout-, Magnetik-und Power-over-Ethernet-Schaltkreise RJ45 ist für die Erstellung eines robusten und konformen Netzwerk geräts von grundlegender Bedeutung.

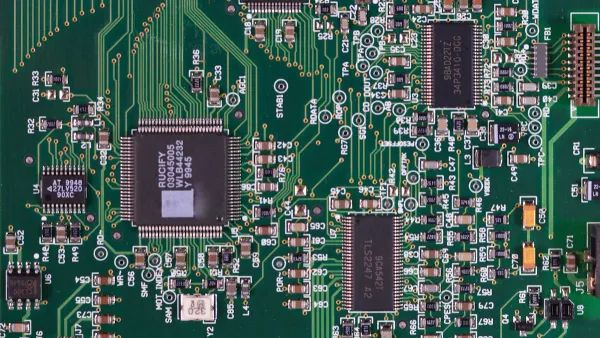

PCB-Design für die RJ45-Schnittstelle

Das richtige PCB-Layout für die RJ45-Schnittstelle ist für eine stabile Netzwerk verbindung von entscheidender Bedeutung. Sie müssen elektrisches Rauschen verwalten, Hoch geschwindigkeit signale korrekt leiten und den richtigen physischen Anschluss für Ihre Anwendung auswählen.

Abschirmung und Erdung für EMI/ESD

Sie müssen Ihr Ethernet-Design vor elektro magnetischen Störungen (EMI) und elektro statischer Entladung (ESD) schützen. Eine gute Erdung strategie für Ihren RJ45-Connector ist Ihre erste Verteidigung linie.

• Verbinden Sie das Metalls child des RJ45-Anschlusses direkt mit dem Boden Ihrer Platine.

• Verwenden Sie abgeschirmte Ethernet-Kabel, um das Geräusch des Kabels selbst zu reduzieren.

• Das Metall gehäuse RJ45 aktiv erdenUm Erdung schleifen zu verhindern.

Für den ESD-Schutz können Sie Ihrem Design ein Transient Voltage Suppression (TVS)-Dioden array hinzufügen. Eine Komponente wie dieRclamp3374NSchützt den empfindlichen Netzwerk-PHY-Chip vor statischen Stößen, ohne das Ethernet-Signal zu stören. Diese einfache Ergänzung macht Ihr Netzwerk gerät viel robuster.

Best Practices für Differential-Paar-Routing

Ethernet verwendet Differential paare für seine Verkabelung, was bedeutet, dass Signale auf zwei Spuren übertragen werden. Ihre Aufgabe ist es, diese Verkabelung im Gleichgewicht zu halten. Die Impedanz dieser Verkabelung muss sein100 Ω für 100-BaseTX und 1000-BaseT Ethernet.

Befolgen Sie diese Regeln für das Routing der RJ45-Verkabelung auf Ihrer Leiterplatte:

• Halten Sie die Spuren kurz und abgestimmt.Die beiden Spuren in einem Paar sollten fast gleich lang sein. Ein Miss verhältnis von weniger als50 mils ist ein sicheres Ziel für Gigabit Ethernet.

• Halten Sie einen gleichmäßigen Abstand ein. Verwenden Sie die "3W-Regel", die besagt, dass der Abstand zwischen den Spuren dreimal so groß sein sollte wie die Spuren breite. Diese Regel verhindert ein Übersprechen zwischen Ihrer RJ45-Verkabelung.

• Vermeiden Sie scharfe Biegungen.Verwenden Sie gekrümmte Spuren anstelle von scharfen 90-Grad-Winkeln für die RJ45-Verkabelung.

Auswahl des richtigen Steck verbinders

Nicht alle RJ45-Anschlüsse sind gleich. Der von Ihnen gewählte RJ45-Connector wirkt sich auf die Zuverlässigkeit Ihres Netzwerk geräts aus. Für Standard-Office-Produkte ist ein grundlegender RJ45-Stecker in Ordnung. Für industrielle Geräte, die Vibrationen und Staub ausgesetzt sind, benötigen Sie jedoch mehrRobuster Stecker mit Funktionen wie einer starken Verriegelung lasche und IP67-Abdichtung.

Die Vergoldung der Steck verbinders tifte ist ebenfalls wichtig. AEine dickere Beschichtung (z. B. 50µin) widersteht Korrosion und ermöglicht mehr Paarungs zyklen, Was für ein langlebiges Produkt wichtig ist. Bei komplexen Konstruktionen mit spezifischen Chipsätzen arbeiten Sie mit einem von HiSilicon bezeichneten Lösungs partner wieNova Technology Company (HK) LimitedKann Ihnen helfen, den perfekten RJ45-Stecker und andere Komponenten auszuwählen. Sie stellen sicher, dass Ihr Endprodukt, das Ethernet-Kabel und eine bestimmte Kabel verkabelung verwendet, alle Leistungs standards erfüllt. Der richtige Stecker und die Kabel verkabelung sind für ein zuverlässiges Netzwerk unerlässlich.

Wenn ein RJ45 nicht für Ethernet ist

Der RJ45-Connector ist im Netzwerk so häufig, dass Sie vielleicht denken, dass er nur für Ethernet bestimmt ist. Sein einfaches und zuverlässiges 8-poliges Design macht den RJ45-Stecker jedoch für viele andere Anwendungen nützlich. Sie finden den RJ45 in Systemen, die nichts mit einem Computernetz werk zu tun haben. Das Verständnis dieser anderen Verwendungen ist wichtig, da Sie sie möglicher weise in speziellen Designs finden.

Proprietäre Verwendungen: RS-232 und DMX

Viele Systeme verwenden den RJ45-Anschluss für Nicht-Ethernet-Signale. Diese Praxis nutzt die breite Verfügbar keit und die geringen Kosten von RJ45-Hardware und Standard-Netzwerk kabeln. Sie können den RJ45-Connector in einer Vielzahl von Rollen finden.

• Serielle Konsolen anschlüsse: Profession elle Netzwerk geräte verwenden häufig einen RJ45-Anschluss für den seriellen Konsolen anschluss. Dies bietet eine kompakte Alternative zu älteren, sperrigen D-Sub-Anschlüssen für die Geräte verwaltung.

• Analoge Stimme und ISDN: Vor dem modernen VoIP verwendeten einige Telefons ysteme den RJ45 für analoge Sprach-oder ISDN-Verbindungen.

• DMX-Beleuchtungs steuerung: Das DMX512-Protokoll für profession elle Beleuchtung verwendet häufig RJ45-Anschlüsse. Einige Geräte verwendenEthernet-basierte Protokolle wie Art-Net oder sACNUnd sendet DMX-Daten über ein Standard netzwerk. In diesen Systemen ein RJ45-KabelTrägt das Signal zu einer Breakout-BoxIn der Nähe der Lichter.

Da der RJ45 ein Allzweck stecker ist, passen die Ingenieure ihn für viele benutzer definierte Daten übertragungs systeme an. Diese Flexibilität bedeutet, dass Sie niemals davon ausgehen können, dass ein RJ45-Port für Ethernet ist, ohne dies zu überprüfen.

Überprüfung von Pinouts in benutzer definierten Systemen

Wenn Sie mit einem Gerät arbeiten, das einen RJ45-Anschluss für einen nicht standard mäßigen Zweck verwendet, können Sie der Standard-Ethernet-Pinout nicht vertrauen. Das Anschließen eines RJ45-Ports ohne Ethernet an ein Live-Netzwerk kann Ihr Gerät oder den Netzwerk-Switch beschädigen. Ihre wichtigste Aufgabe ist es, die Pinout zu überprüfen.

Warnung⚠️Konsultieren Sie immer das Datenblatt des Geräts, bevor Sie etwas mit einer benutzer definierten RJ45-Schnittstelle verbinden. Das Datenblatt ist Ihre einzige zuverlässige Quelle für die richtige Pinout-und elektrische Spezifikationen. Eine falsche Verbindung kann bleibende Schäden verursachen.

Wenn ein Datenblatt nicht verfügbar ist, müssen Sie die Verbindungen sorgfältig testen. Sie können Werkzeuge wie ein Multimeter oder einen spezial isierten Kabel tester verwenden, um die Pinout abzubilden. Fort geschrittene Werkzeuge wie diePlatinum Werkzeuge VDV Map Master 3.0Kann Ihnen helfen, Shorts, Öffnungen und die spezifische Verkabelung konfiguration eines unbekannten RJ45-Ports zu identifizieren. Diese sorgfältige Überprüfung verhindert kostspielige Fehler und stellt sicher, dass Ihr Design korrekt mit dem benutzer definierten System interagiert. Die Vielseitigkeit des RJ45-Anschlusses ist ein Vorteil, aber Sie müssen fleißig sein.

Denken Sie so an die Beziehung zwischen RJ45 und Ethernet:

Der RJ45 ist das Fahrzeug, Ethernet ist das Ziel.🚗➡️📍

Der RJ45-Anschluss ist der gebräuchlich ste physische Connector für Ihr Ethernet-Design. Ihre korrekte Implementierung des RJ45-Anschlusses auf einer Leiterplatte ermöglicht eine zuverlässige Kommunikation. Dazu gehören die richtige RJ45-Pinout, Magnetik und das richtige Layout für den RJ45-Anschluss. Ihre Beherrschung dieses vielseitigen RJ45-Anschlusses ist von grundlegender Bedeutung. Es hilft Ihnen, robuste und konforme Geräte zu erstellen, die den RJ45 verwenden.

FAQ

Was ist ein Crossover-Kabel?

Ein Crossover-Kabel verbindet zwei ähnliche Geräte direkt, wie zwei Computer. Es verwendet unterschied liche Verkabelung an jedem Ende. Ein Ende verwendet den T568A-Standard und das andere verwendet T568B. Diese spezielle Verkabelung ermöglicht es den Geräten, ohne einen Netzwerk-Switch zu kommunizieren.

Kann ich ein beliebiges RJ45-Kabel für PoE verwenden?

Die meisten modernen Ethernet-Kabel unterstützen grundlegende Power over Ethernet (PoE). Für Anwendungen mit höherer Leistung benötigen Sie jedoch ein Kabel von besserer Qualität. Die interne Verkabelung muss aus reinem Kupfer (nicht aus kupfer verkleidetem Aluminium) bestehen, um die elektrische Last sicher und effizient zu bewältigen.

Beeinflusst der Verdrahtung standard RJ45 die Geschwindigkeit?

Nein, der Verdrahtung standard selbst ändert die Netzwerk geschwindigkeit nicht. Sowohl T568A als auch T568B können die gleichen Geschwindigkeiten unterstützen. Die Leistung Ihres Netzwerks hängt von der Kabel kategorie (z. B. CAT6, CAT8) und den Fähigkeiten Ihrer anges ch lossenen Geräte ab.

Warum haben einige RJ45-Buchsen LEDs?

LEDs an einer RJ45-Buchse geben Ihnen visuelles Feedback zur Netzwerk verbindung.

Schnell prüfung💡

• Ein solides grünes Licht bedeutet normaler weise, dass Sie eine gute Verbindung haben.

• Ein blinkendes gelbes oder orange farbenes Licht zeigt die Netzwerk aktivität.

Dies hilft Ihnen schnell zu sehen, ob die Kabel verbindung funktioniert.
