Vous pouvez absolument aborder le bricolageAssemblée PCBMême si vous dirigez une petite entreprise ou que vous aimez simplement bricoler des appareils électroniques à la maison. Beaucoup de gens comme vous ont sauté dedans, grâce àDes outils abordables et des guides faciles à suivre.Les fabricants et les petites entreprisesUtilisez maintenant des méthodes de bricolage pour des projets personnalisés, en économisant de l'argent et en apprenant de nouvelles compétences en cours de route. La culture maker croissante et les services de PCB accessibles facilitent plus que jamais le démarrage. Prêt à plonger et à créer quelque chose de génial?

Les clés à emporter

• Rassemblez des outils de base comme un fer à souder, une pince à épiler et un multimètre pour démarrer votre PCB DIYAssembléeAvec confiance.

• Aménagez un espace de travail propre, bien éclairé et ventilé pour travailler en toute sécurité et éviter les erreurs lors du montage.

• Placez et soudez soigneusement chaque composant, en vérifiant l'alignement et la qualité de la soudure pour vous assurer que votre carte fonctionne bien.

• Nettoyez votre carte après la soudure pour éviter la corrosion et améliorer la fiabilité au fil du temps.

• Testez votre carte visuellement et électriquement pour attraper les problèmes tôt et corriger les erreurs avant la mise sous tension.

Les bases de l'assemblage de PCB de bricolage

Qu'est-ce que l'assemblage de PCB

L'assemblage de PCB signifie mettre des composants électroniques sur une carte de circuit imprimé (PCB). Vous prenez une planche nue et ajoutez des pièces commeRésistances, Puces, et connecteurs. Cette étape donne vie à votre projet électronique. Sans assemblage, votre circuit n'est qu'un plan sur papier.

L'assemblage de PCB compte beaucoup dans le monde d'aujourd'hui. LeL'industrie électronique continue de croîtreÀ cause de choses comme les appareils intelligents, les voitures électriques et les énergies renouvelables. Les entreprises et les amateurs s'appuient tous deux sur l'assemblage de PCB pour faire fonctionner leurs idées. En fait, leLe marché des services de fabrication électronique (EMS) a atteint 500 milliards de dollars en 2021 et devrait atteindre 790 milliards de dollars d'ici 2030. C'est un taux de croissance de 6%Chaque année! L'assemblage de PCB est une partie essentielle de ce marché, aidant à transformer les conceptions en produits réels.

Astuce: Lorsque vous apprenez le bricolage PCB Assembly, vous prenez le contrôle de vos projets et pouvez économiser de l'argent sur les petites séries.

Termes et types clés

Vous verrez certains termes courants lorsque vous commencerez avec l'assemblage de PCB. Voici un guide rapide:

Il existe deux principaux types d'assemblages que vous utiliserez:

• SMT (Surface Mount Technology):Idéal pour les petites pièces et les gadgets modernes. Vous utilisez un fer à souder ou un four à refusion.

• THT (technologie d'À Travers-Trou):Bon pour les pièces plus grandes ou lorsque vous voulez des connexions solides. Vous souder conduit à travers des trous dans la carte.

L'assemblage de PCB de bricolage vous permet de choisir la meilleure méthode pour votre projet. Vous pouvez mélanger les deux types sur une planche si vous en avez besoin.

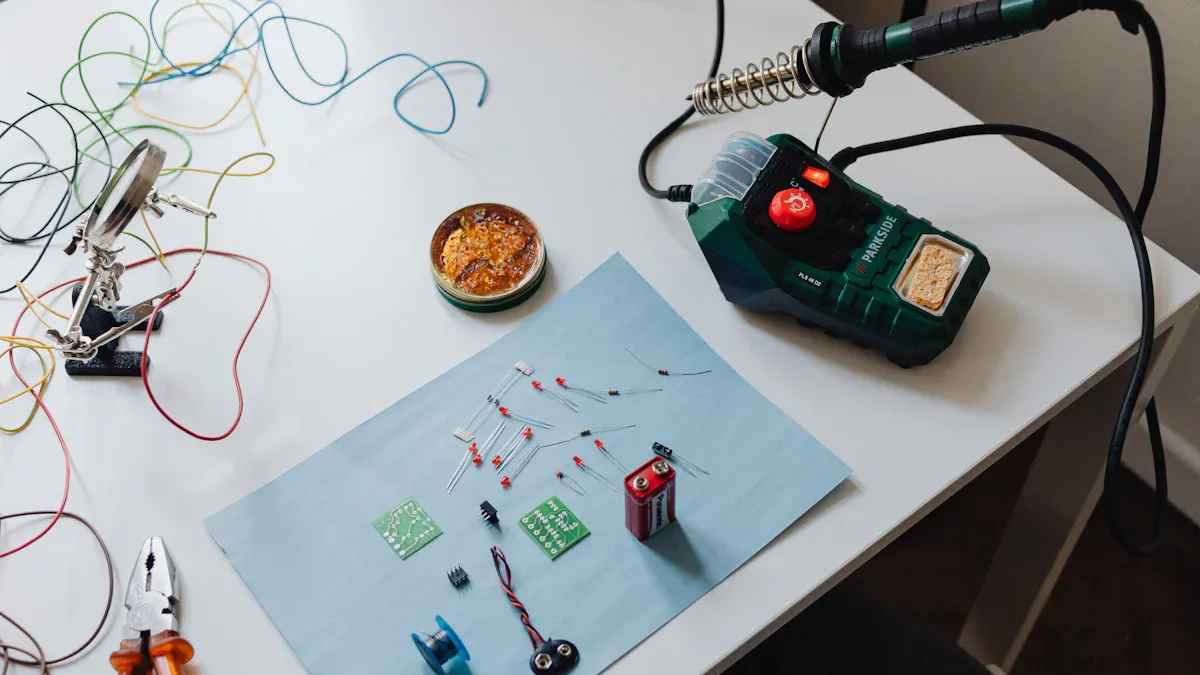

Outils et matériaux

Outils essentiels

Vous n'avez pas besoin d'un laboratoire de fantaisie pour commencer à construire vos propres circuits imprimés. Quelques outils de base vous aideront à obtenir d'excellents résultats. Voici une liste pour vous aider à démarrer:

• Fer à souder (avec une pointe fine)

• Fil de soudure (sans plomb est plus sûr)

• Station ou tapis de soudure

• Pince à épiler (pour petites pièces)

• Stylo ou pâte Flux

• Pompe à dessouder ou tresse

• Multimètre (pour les tests)

• Petits coupeurs latéraux

• Tournevis et pinces

• Loupe ou lampe frontale

Un bon fer à souder fait une grande différence. Vous voulez des mains stables et la bonne pointe pour les petites pièces. Les pincettes vous aident à placer de minuscules composants sans les laisser tomber. Un multimètre vous permet de vérifier votre travail et de trouver des problèmes tôt.

Composants et planches

Vous avez besoin des bonnes pièces pour votre projet. Cela signifie choisir les résistances correctes,Condensateurs, Puces, et connecteurs. Vérifiez toujours votre liste de pièces avant de commencer. Lorsque vous achetez des composants, assurez-vous qu'ils correspondent à votre conception. Si vous utilisez la mauvaise pièce, votre carte pourrait ne pas fonctionner.

Le sourcing peut être délicat. Parfois, vous ne pouvez pas trouver la partie exacte dont vous avez besoin. Les retards ou les substitutions peuvent entraîner des problèmes tels queDes ponts à souder ou des joints ouverts. Ces problèmes peuvent faire échouer votre projet ou coûter plus cher.Planification minutieuse et documentation claireVous aider à éviter ces maux de tête. Toujours commander quelques pièces supplémentaires au cas où quelque chose se passe mal.

Conseil: Des composants manquants ou obsolètes peuvent arrêter votre projet. Planifiez à l'avance et vérifiezLongs délais d'exécutionAvant de commander.

Conseils de sécurité

La sécurité est importante lorsque vous travaillez avec des outils chauds et des pièces minuscules. Aménagez votre espace de travail dans un endroit bien éclairé avec une bonne circulation d'air. Gardez vos outils organisés et votre bureau propre. Portez des lunettes de sécurité pour protéger vos yeux des brasures volantes.

La formation pratique sur la sécurité fonctionne le mieux. Les gens qui pratiquent des habitudes sûres ont moins d'accidents et font moins d'erreurs. Les leçons de sécurité engageantes vous aident à vous rappeler quoi faire. Même si cela prend plus de temps au début, vous travaillerez plus vite et plus en sécurité à long terme.

Rappelez-vous: Un espace de travail sûr vous maintient en bonne santé et vous aide à construire de meilleures planches.

Préparation

Configuration de l'espace de travail

Vous voulez que votre espace de travail soit confortable et sûr. Commencez par choisir un endroit avec un bon éclairage. La lumière naturelle fonctionne mieux, mais une lampe de bureau lumineuse aide aussi. Gardez vos outils à proximité. Placez votre fer à souder, votre pince à épiler et votre multimètre à portée de main. Une table propre facilite la recherche de petites pièces et maintient votre projet organisé.

Installez un petit ventilateur ou ouvrez une fenêtre pour l'air frais. La soudure peut faire des fumées, vous avez donc besoin d'une bonne ventilation. Utilisez un tapis résistant à la chaleur pour protéger votre table. Rangez les outils tranchants dans un endroit sûr. Vous ne voulez pas vous heurter à eux par accident. Si vous avez des animaux domestiques ou de jeunes enfants, éloignez-les de votre lieu de travail.

Astuce: Un espace de travail bien rangé vous aide à vous concentrer et à réduire les erreurs. Vous terminerez votre projet plus rapidement et avec moins de problèmes.

Vérification du conseil d'administration et des composants

Avant de commencer à souder, vérifiez votre carte et tous vos composants. Cette étape vous permet d'économiser du temps et des ennuis plus tard. Recherchez les rayures, les broches pliées ou les tampons manquants sur votre PCB. Assurez-vous que chaque partie correspond à votre liste. Si vous repérez une pièce endommagée ou incorrecte, remplacez-la maintenant.

Voici ce que vous devez vérifier avant l'assemblage:

• Inspectez chaque composant pour détecter des dommages ou des défauts.

• Assurez-vous que toutes les pièces répondent aux spécifications de votre projet.

• Vérifiez le PCB pour tout problème visible comme des fissures ou des traces de cuivre manquantes.

• Passez en revue votre pâte à souder si vous l'utilisez. Cherchez des touffes ou des endroits secs.

• Disposez vos pièces dans l'ordre. Cela rend l'assemblage plus lisse.

Des contrôles complets comme ceux-ci vous aident à éviter les problèmes. Lorsque vous inspectez vos composants et votre carte, vous attrapez les problèmes tôt. Cela réduit les défauts et augmente le taux de réussite de votre projet. De nombreux fabricants utilisent des étapes supplémentaires commeEssais en circuit et inspection optique automatisée. Ces méthodes trouvent des problèmes tels qu'une mauvaise soudure, des pièces manquantes ou des courts-circuits. Avec des contrôles minutieux, les entreprises signalent unScore de satisfaction de 98% avant l'expédition. Vous pouvez obtenir d'excellents résultats à la maison, aussi, en prenant votre temps avec cette étape.

Étapes d'assemblage

Application de pâte à souder

La pâte à souder est comme de la colle pour vos pièces électroniques. Il maintient les composants en place et fond pour établir des connexions solides. Si vous utilisez la technologie de montage en surface (SMT), vous devez appliquer de la pâte à souder avant de placer des pièces. Vous pouvez utiliser un pochoir pour cette étape. Posez le pochoir sur votre PCB, puis étalez la pâte sur les trous avec une petite raclette ou une carte en plastique. La pâte ne va que là où vous en avez besoin.

Si vous n'avez pas de pochoir, vous pouvez utiliser un cure-dent ou une seringue pour mettre de petits points de pâte sur chaque tampon. Essayez d'utiliser juste assez de pâte. Trop peut causer des ponts entre les broches. Trop peu peut conduire à des articulations faibles. Pour la technologie de trou traversant (THT), vous sautez habituellement la pâte de soudure et utilisez le fil de soudure à la place.

Astuce: Gardez vos mains stables et travaillez lentement. Pâte de soudure soignée rend les prochaines étapes beaucoup plus facile.

Placement des composants

Maintenant, vous arrivez à placer vos pièces sur le tableau. Pour SMT, utilisez une pince à épiler pour ramasser chaque composant et le placer sur la pâte à souder. Double-vérifier la direction des puces etDiodes. Pour THT, poussez les fils de chaque partie à travers les trous de la planche.

Voici pourquoi un placement prudent est important:

• Les machines pick-and-place à grande vitesse utilisent des systèmes de vision pour éviter les désalignements, ce qui signifie moins d'erreurs et des constructions plus rapides.

• L'inspection optique automatisée (AOI) et les tests en circuit (ICT) capturent les erreurs tôt, de sorte que vous ne perdez pas de temps à réparer les mauvaises cartes.

• Une bonne formation vous aide à bien faire les choses dès la première fois, en économisant du temps et de l'argent.

• À propos de15% de retravaillerVient de problèmes de placement comme la pierre tombale, donc un placement prudent vous aide à éviter le travail supplémentaire.

• AOI peut réduire les retravailler de moitié, ce qui signifie de meilleurs résultats et des coûts moindres.

Un placement précis augmente votre taux de rendement. Cela signifie que plus de planches fonctionnent la première fois. Même unMinuscule désalignementPeut causer une planche courte ou cassée. Lorsque vous prenez votre temps et vérifiez chaque partie, vous obtenez de meilleurs résultats et moins de maux de tête.

Remarque: La netteté compte! Une planche bien rangée est plus facile à souder et à tester.

Méthodes de soudure

Vous avez plusieurs façons de souder votre carte. Pour le SMT, vous pouvez utiliser un four à refusion ou un pistolet à air chaud. La chaleur fait fondre la pâte à souder et verrouille les pièces en place. Si vous n'avez pas de four à refusion, une plaque chauffante ou même un four grille-pain peut fonctionner pour de petits projets. Surveillez le tableau de près afin de ne pas le surchauffer.

Pour le THT, vous utilisez un fer à souder. Touchez la pointe au tampon et le plomb, puis nourrir dans un peu de soudure. Retirez le fer et laissez le joint refroidir. Répétez pour chaque broche. Si vous faites une erreur, utilisez une pompe à dessouder ou une tresse pour retirer la soudure et réessayez.

Voici un tableau rapide pour comparer les méthodes:

Astuce: Entraînez-vous d'abord sur une planche de ferraille. Vous vous améliorerez à chaque essai.

Nettoyage

Après la soudure, votre carte peut avoir un flux collant ou des morceaux de soudure restants. Le nettoyage n'est pas seulement une question de look. Cela aide votre planche à durer plus longtemps et à mieux fonctionner. Utilisez de l'alcool isopropylique et une brosse douce pour éliminer les résidus. Pour les endroits difficiles, une brosse à dents fonctionne bien. Rincer avec de l'alcool propre et laisser sécher la planche.

Un nettoyage approprié maintient votre planche fiable. Si vous quittezFlux derrière, Il peut réagir avec l'humidité et causer de la corrosion. Cela affaiblit votre planche au fil du temps. Le nettoyage élimine également la saleté qui peut bloquer l'électricité, ce qui aide à prévenir les shorts et maintient votre appareil en bon fonctionnement. Un bon nettoyage arrête les problèmes à long terme comme les ampoules de revêtement et aide les revêtements de protection à mieux coller. Vous pouvez nettoyer à la main, utiliser une machine spéciale ou essayer un nettoyeur à ultrasons pour obtenir les meilleurs résultats.

Rappelez-vous: une planche propre est une planche heureuse! Prenez votre temps avec cette étape pour les meilleurs résultats dans le bricolage PCB Assembly.

Test

Inspection visuelle

Tu as fini de souder ta planche. Maintenant, regardez de près votre travail. L'inspection visuelle vous aide à repérer les problèmes avant de mettre sous tension. Utilisez une loupe ou une lampe frontale pour voir les petits détails. Recherchez ces problèmes communs:

• Ponts de soudure (blobs de soudure reliant deux broches)

• Joints froids (soudure terne ou fissurée)

• Pièces manquantes ou égarées

• Goupilles ou fils rebés

• Des traces endommagées

Vérifiez les deux côtés du tableau. Retournez-le et cherchez tout ce qui ne semble pas à sa place. Si vous trouvez un problème, corrigez-le maintenant. Vous gagnerez du temps et éviterez de plus gros maux de tête plus tard.

Astuce: Un bon éclairage facilite la prise en compte des petites erreurs. Prenez votre temps et vérifiez chaque partie.

Essais électriques

Après avoir terminé votre contrôle visuel, passez aux tests électriques. Cette étape vous indique si votre tableau fonctionne comme prévu. Prenez votre multimètre et testez les courts métrages entre puissance et terre. Assurez-vous que chaque connexion correspond à votre schéma de circuit.

Vous pouvez utiliser différentes méthodes pour tester votre carte:

Tests électriques approfondiesVous aide à attraper les défauts tôt. Vous réduisez les risques d'échec et améliorez la qualité de votre projet. Des méthodes commeEssai de dans-circuit et essai de brûlure-dansMontrez si votre conseil peut manipuler l'utilisation du monde réel. Ces tests vous aident à trouver des problèmes que vous ne pouvez pas voir avec vos yeux. Lorsque vous testez bien, vous livrez des cartes qui fonctionnent correctement du premier coup et durent plus longtemps.

Remarque: Des tests minutieux signifient moins de surprises et des utilisateurs plus heureux. Des planches fiables font briller vos projets.

Dépannage

Erreurs communes

Vous pourriez rencontrer quelques bosses lorsque vous construisez vos propres cartes de circuits imprimés. Ne vous inquiétez pas-tout le monde fait des erreurs au début! Voici quelques-uns des problèmes les plus courants que vous pourriez voir:

• Ponts de soudure:Les blobs de soudure relient deux broches qui doivent rester séparées. Cela peut causer des shorts.

• Joints froids de soudure:La soudure semble terne ou fissurée. Ces articulations peuvent ne pas fonctionner correctement.

• Composants égarés:Vous mettez une partie au mauvais endroit ou à l'envers. Les puces et les diodes ont besoin de la bonne direction.

• Pièces manquantes:Parfois, vous oubliez de placer une partie. Cela peut empêcher votre planche de fonctionner.

• Coussinets soulevés:Trop de chaleur peut retirer le tampon de cuivre de la planche.

• Excès de soudure:Trop de soudure peut faire un gâchis et causer des shorts.

Astuce: Prenez votre temps et vérifiez chaque étape. Un travail minutieux vous aide à éviter ces erreurs.

Correctifs et retravailler

Vous pouvez corriger la plupart des erreurs avec quelques outils simples. Voici comment vous pouvez gérer les problèmes courants:

Si vous devez retirer une pièce, chauffez les broches et soulevez-la doucement. Laissez toujours la planche refroidir avant d'essayer à nouveau. La pratique vous rend meilleur pour réparer les erreurs. Beaucoup de gens trouvent que le remaniement est une partie normale de l'apprentissage. Vous obtiendrez plus rapide et plus confiant chaque fois que vous corrigez un problème.

Rappelez-vous: chaque erreur est une chance d'apprendre. Même les experts ont besoin de retravailler les planches parfois!

Quand aller pro

Mise à l'échelle

Vous pouvez aimer construire des planches à votre bureau, mais parfois votre projet devient plus grand que prévu. Peut-être que vous voulez vendre votre produit ou besoin de faire beaucoup de planches rapidement. À ce stade, vous devriez penser à utiliser un service d'assemblage de PCB professionnel. Voici un aperçu rapide de la façon dont les choses changent lorsque vous évoluez:

Lorsque vous avez besoin de plus de planches, vous économisez du temps et de l'argent en laissant les pros s'en occuper. Ils utilisent des machines qui placent les pièces rapidement et vérifient les erreurs. Vous obtenez des conseils qui fonctionnent bien la première fois, et vous pouvez vous concentrer sur votre prochaine grande idée.

Projets complexes

Certains projets ont besoin de plus que quelques pièces sur une simple planche. Peut-être que votre conception a de minuscules puces, beaucoup de couches ou des caractéristiques spéciales. Ces travaux peuvent être difficiles à faire à la main. Les ateliers de montage professionnels disposent des outils et du savoir-faire pour relever ces défis.

Voici pourquoi vous pourriez vouloir aller pro pour un travail complexe:

• Les experts s'assurent que chaque pièce est au bon endroit.

• Les contrôles de qualité attrapent les problèmes avant d'obtenir les planches.

• Vous économisez de l'argent car il y a moins de gaspillage et moins d'erreurs.

• Les machines peuvent placer de très petites pièces difficiles à manipuler à la main.

• Vous pouvez commander seulement quelques planches ou des milliers, selon vos besoins.

• Revirement rapideSignifie que vous obtenez vos planches rapidement.

Si votre projet nécessite une grande précision ou comporte beaucoup de pièces, l'assemblage professionnel vous donne la tranquillité d'esprit. Vous obtenez des planches fiables qui aident votre produit à briller.

Vous venez d'apprendre les bases de l'assemblage de PCB DIY. Voici un résumé rapide pour vous garder sur la bonne voie:

• Rassemblez vos outils et pièces.

• Configurez votre espace de travail.

• Placez et soudez chaque composant.

• Nettoyez et testez votre planche.

Des erreurs se produiront, mais chacune vous aide à grandir. Continuez à vous entraîner et à essayer de nouveaux projets. Vous vous améliorerez avec chaque planche que vous construirez. Une expérience pratique fait de vous un véritable fabricant d'électronique!

FAQ

Comment savoir si mes joints de soudure sont bons?

Les bons joints de soudure semblent brillants et lisses. Ils couvrent le pad et le plomb sans blobs supplémentaires. Si vous voyez des fissures ou des taches ternes, vous devrez peut-être réchauffer et ajouter un peu plus de soudure.

Puis-je assembler un PCB sans four de refusion?

Oui! Vous pouvez utiliser un fer à souder pour les pièces traversantes et les petits travaux de montage en surface. Pour les petites planches SMT, un pistolet à air chaud ou même un four grille-pain fonctionne bien.

Que dois-je faire si je perds un petit composant?

Restez calme. Utilisez une lampe de poche pour rechercher votre espace de travail. Parfois, des pièces collent à vos vêtements ou à vos outils. Gardez des composants supplémentaires à portée de main pour pouvoir terminer votre projet sans délai.

Est-il sûr de souder à la maison?

Oui, si vous suivez les conseils de sécurité. Travaillez dans un endroit bien ventilé. Portez des lunettes de sécurité. Gardez votre espace de travail bien rangé. Débranchez toujours votre fer à souder lorsque vous avez terminé.
