Cerâmica vs Capacitores eletrolíticos Qual é melhor
O debate do capacitor eletrolítico vs cerâmica muitas vezes perde um ponto-chave. O capacitor "melhor" é aquele que se encaixa no trabalho específico do circuito. Elecs
O debate sobre eletrolíticoCapacitorVs cerâmica muitas vezes perde um ponto-chave. O capacitor "melhor" é aquele que se encaixa no trabalho específico do circuito. EletrolíticoCapacitoresSão os laboriosos para necessidades de alta capacitância. Esses capacitores armazenam grandes quantidades de energia. Capacitores cerâmicos, no entanto, se destacam em diferentes aplicações. Estes capacitores são perfeitos para filtragem de sinal de alta frequência. O mercado para ambos os capacitores está crescendo, com capacitores cerâmicos esperados paraUltrapassar US $15 bilhões até 2034-A. Esse crescimento é impulsionado pela demanda por capacitores estáveis em veículos elétricos e tecnologia 5G. Escolher o capacitor certo, sejam capacitores eletrolíticos ou capacitores cerâmicos, é vital para o desempenho. Esses capacitores têm papéis distintos. Capacitores eletrolíticos manipulam energia, enquanto capacitores cerâmicos gerenciam o ruído. Entender esses capacitores garante um design eletrônico confiável.
Principais Takeaways
Escolha o capacitor certo para o trabalho. Os capacitores eletrolíticos armazenam muita energia. Capacitores cerâmicos limpam sinais elétricos rápidos.
Capacitores eletrolíticos são grandes e armazenam muita energia. Eles devem conectar o caminho certo. Capacitores cerâmicos são pequenos e funcionam bem com sinais rápidos. Eles podem se conectar em qualquer direção.
CircuitosMuitas vezes usam os dois tipos de capacitores. Capacitores eletrolíticos lidam com grandes necessidades. Capacitores cerâmicos removem ruído elétrico pequeno e rápido.
Capacitores cerâmicos duram mais. Eles não têm líquido dentro. Capacitores eletrolíticos podem secar com o tempo.

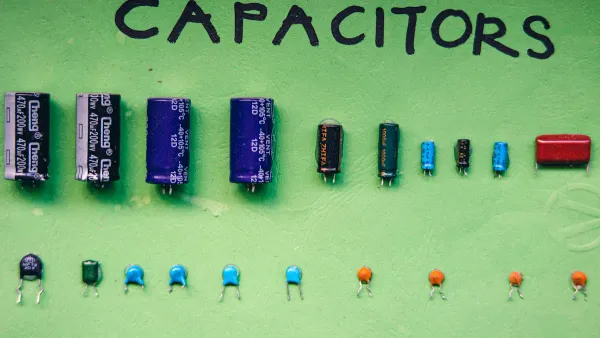

Capacitor eletrolítico vs cerâmica: uma comparação direta
Escolher entre um capacitor eletrolítico vs cerâmica depende do trabalho. Uma comparação direta destaca as principais diferenças. A tabela a seguir fornece uma referência rápida para esses dois tipos comuns de capacitores.
Característica | Capacitores eletrolíticos | Capacitores cerâmicos |
|---|---|---|
Uso primário | Armazenamento energético a granel, filtragem de alimentação | Desacoplamento de alta frequência e filtragem do ruído |
Polaridade | Polarizado (deve ser instalado corretamente) | Non-Polar (pode ser instalado de qualquer forma) |
Capacitância | Muito elevado (0.1µF acima de 2.000.000µF) | Inferior (pF a algumas centenas µF) |
Tamanho | Maior para uma dada capacitância | Menor e mais compacto |
Custo | Baixo custo para alta capacitância | Baixo custo para a baixa capacitância; pode ser caro em valores altos |
Use Case: Armazenamento de energia a granel vs. filtragem de alta frequência
A principal diferença entre capacitores cerâmicos e capacitores eletrolíticos é a função pretendida. Capacitores eletrolíticos são os campeões do armazenamento de energia. Eles oferecem enormes valores capacitância, às vezes atingindoSuperior a 2.000.000µF-A. Isso os torna perfeitos para suavizar a tensão em fontes de alimentação. Capacitores cerâmicos servem a um propósito diferente. Eles são especialistas em tarefas de alta frequência. A sua baixa resistência interna permite-lhes filtrar o ruído elétrico indesejado dos circuitos, protegendo componentes sensíveis. Esses capacitores são essenciais para eletrônicos modernos como telefones e computadores.
Polaridade: Polarizada vs. Não-Polar
Polaridade é uma distinção crítica de segurança e funcional no debate capacitor eletrolítico vs cerâmica. Capacitores eletrolíticos sãoComponentes polarizados-A. Eles têm um terminal positivo e um negativo que devem se conectar corretamente em um circuito DC.
Aviso:Conectar capacitores eletrolíticos é perigoso. Uma tensão reversa podeDestruir a camada dielétrica interna. Essa falha faz com que o capacitor aqueça rapidamente, gere gás hidrogênio e potencialmente se insole ou exploda.-A.
Em contraste, os capacitores cerâmicos sãoNão polar. Você pode instalar esses capacitores em qualquer direção. Esse recurso os torna ideais para circuitos ACOnde a direção atual muda, como nos caminhos do sinal de áudio. A flexibilidade desses capacitores simplifica o projeto do circuito.
Custo e tamanho: Trade-offs gerais
O custo e o tamanho físico geralmente orientam a seleção de capacitores. Capacitores eletrolíticos fornecem a maior capacitância pelo menor custo, uma razão fundamental para seu uso em fontes de alimentação. No entanto, esses capacitores são fisicamente maiores que os capacitores cerâmicos. Capacitores cerâmicos são muito pequenos, tornando-os perfeitos para placas de circuito lotadas.Enquanto um capacitor cerâmico 100µF existe, muitas vezes é muito mais caro do que um capacitor eletrolítico com a mesma classificação-A. Por esse motivo, os engenheiros escolhem capacitores eletrolíticos para armazenamento a granel e usam capacitores cerâmicos menores para filtragem.
Principais diferenças no desempenho técnico
A escolha entre um capacitor eletrolítico vs cerâmica vai além dos conceitos básicos de capacitância e polaridade. As principais diferenças em seu desempenho técnico decorrem diretamente de suaConstrução interna-A. Entender essas características ajuda os engenheiros a selecionar o componente perfeito para a estabilidade e eficiência de um circuito.
A diferença entre capacitores cerâmicos e construção do capacitor eletrolítico
Os materiais eMontagemMétodos para esses capacitores definem seu comportamento. Um capacitor eletrolítico de alumínio tem uma construção complexa e fascinante. Sua camada dielétrica é formada por um processo chamadoOxidação anódica-A.
Uma folha de alumínio de alta pureza (o ânodo) é colocada em um banho eletrolítico.
Aplicar uma voltagem positiva faz com que o alumínio reaja com a água, formando hidróxido de alumínio.
Este composto então se converte em uma camada muito fina e isolante de óxido de alumínio (Al₂O3).
Esta camada incrivelmente fina do óxido é o dielétrico. Sua espessura é proporcional à tensão aplicada durante a formação, o que impacta diretamente na classificação de tensão final do capacitor.
Capacitores cerâmicos, em contraste, usam materiais cerâmicos sólidos para seu dielétrico. As características dos capacitores cerâmicos dependem de sua classe.
Capacitores cerâmicos classe 1Use materiais estáveis comoÓxido titânio, Muitas vezes comAditivos tais como o Zn, o Zr, e o Nb-A. Eles oferecem alta estabilidade e baixa perda.
Capacitores cerâmicos classe 2Usar materiais ferroelétricos com uma constante dielétrica alta, mais comumente titanato de bário (BaTiO3). Estes fornecem uma capacitância muito maior no mesmo tamanho do pacote.
Capacitância Densidade vs. Tamanho Físico
Densidade de capacitância refere-se a quanta capacitância pode ser embalada em um determinado volume físico. Capacitores eletrolíticos são os campeões aqui. O dielétrico de óxido de alumínio extremamente fino permite valores de capacitância muito altos em um componente que ainda é relativamente pequeno. Esta é uma das principais vantagens e desvantagens dos capacitores eletrolíticos; eles oferecem ótimo armazenamento, mas ainda podem ser volumosos.
Capacitores cerâmicos oferecem menor capacitância para seu tamanho em comparação com eletrolíticos. Contudo, sua pegada física total é muito menor, especialmente para o pF (picofarad) aos baixos valores do µF (microfarad) usados em muitos eletrônica moderna. Isso os torna perfeitos para placas de circuito de alta densidade onde o espaço é um premium.
Resposta Freqüência: ESR e Indutância
O desempenho de um capacitor em altas frequências é crítico para filtrar e desacoplar tarefas. Dois parâmetros importantes são Equivalent Series Resistance (ESR) e indutância.
Dica Técnica: O que é ESR?Todo capacitor do mundo real tem uma pequena quantidade de resistência interna, chamada ESR. Isso faz com que o capacitor dissipe o calor e limita sua capacidade de reagir a mudanças rápidas de corrente. Um ESR mais baixo é quase sempre melhor.
Capacitores cerâmicos têm um ESR muito baixo. Em contraste,Capacitores eletrolíticos têm um ESR significativamente maior-A. Por exemplo, um capacitor eletrolítico de alumínio 100µF pode ter uma ESR0,087 Ohms a 100 kHz, Enquanto um capacitor cerâmico de um valor similar seria muito menor.
A indutância é outra propriedade interna que afeta o desempenho de alta frequência. A construção ferida-folha de capacitores eletrolíticos cria mais indutância interna. Capacitores cerâmicos são construídos de camadas empilhadas, resultando em indutância extremamente baixa. Esta baixa indutância é uma das principais razões pelas quais os capacitores cerâmicos são superiores para filtrar o ruído de alta frequência.
Tensão Efeitos: Estabilidade e Avaliação
A tensão afeta esses dois tipos de capacitores de maneiras diferentes. Todos os capacitores têm uma tensão máxima que não deve ser excedida. É uma boa prática "reduzir" um capacitor escolhendo um com uma tensão nominal significativamente maior do que a tensão esperada do circuito.
Uma grande diferença aparece na estabilidade da capacitância sob uma tensão DC, conhecida como polarização DC.
Capacitores eletrolíticosManter um valor de capacitância relativamente estável, desde que a tensão esteja abaixo de sua classificação e a polaridade esteja correta.
Capacitores cerâmicos classe 2Pode perder uma parte significativa de sua capacitância declarada quando uma tensão CC é aplicada. Um capacitor pode perder 50% ou mais de sua capacitância em sua tensão nominal.
Engenheiros devem levar em conta esse efeito ao projetar circuitos que dependem de um valor específico de capacitância.
Confiabilidade: Corrente do vazamento e tempo
A confiabilidade a longo prazo é um fator crucial no design eletrônico. Aqui, as vantagens e desvantagens dos capacitores cerâmicos e eletrolíticos tornam-se muito claras. A corrente de vazamento é uma pequena corrente CC que passa pelo capacitor. Idealmente, isso deve ser zero.
Capacitores eletrolíticos têm maior corrente de vazamento. Para um capacitor eletrolítico de alumínio típico de 100µF, 25V, a corrente de fuga pode ser especificada como menor ou igual a3 µA-A. Capacitores cerâmicos possuem excelente resistência isolante, resultando em corrente de fuga extremamente baixa.
Lifespan é outra consideração crítica. Os capacitores eletrolíticos padrão usam um eletrólito úmido que pode evaporar com o tempo, especialmente em altas temperaturas. Esse processo de secagem faz com que o desempenho do capacitor se degrade e eventualmente falhe. Capacitores eletrolíticos de polímero sólido resolvem esse problema, oferecendo uma vida operacional muito mais longa.
Tipo do capacitor | Capacitância | Tensão | Temperatura | Tempo (em 105 °C) |
|---|---|---|---|---|
Alumínio molhado | 47µF | 6,3VCC | 105 °C | |
Polímero Alumínio | 47µF | 6,3VCC | 105 °C | 2000 horas |
Como são dispositivos de estado sólido sem líquido para evaporar, os capacitores de cerâmica têm uma vida útil operacional muito longa, limitada principalmente por sobrecarga física ou elétrica.

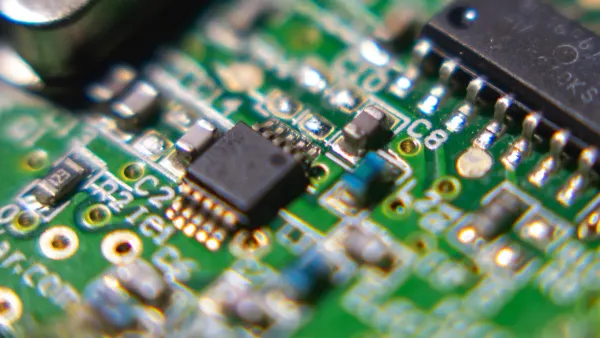

Aplicação Showdown: Escolhendo os capacitores certos
Entender as diferenças técnicas é uma coisa; vê-las em ação é outra. A melhor seleção do capacitor torna-se clara quando se olha para aplicações típicas. Vamos explorar alguns cenários comuns para ver onde cada um desses capacitores é a escolha superior.
Filtragem alimentação
As fontes de alimentação devem fornecer uma tensão CC suave e estável. Capacitores eletrolíticos são essenciais aqui. Eles atuam como grandes reservatórios, armazenando energia para suavizar as ondulações do processo de conversão AC-to-DC. Sua alta capacitância é perfeita para este papel filtrante a granel. No entanto,Uma nota de aplicação Texas Instruments destaca que para ondulação de alta frequência, ESR do capacitor é muitas vezes mais crítico do que a sua capacitância-A. É por isso que muitos projetos colocam capacitores cerâmicos de baixa ESR em paralelo com capacitores eletrolíticos para lidar com o ruído de alta frequência que os capacitores maiores perdem.
Desacoplamento de alta frequência
Digital modernoCircuitos integrados(ICs) switch estados milhões de vezes por segundo. Cada interruptor exige uma rápida explosão de corrente.Capacitores dissociados fornecem essa energia local-A.
A escolha Go-To:Capacitores cerâmicos 0.1µF pequenos são o padrão para este trabalho-A.
Matéria velocidade: Capacitores cerâmicos têm indutância extremamente baixa, o que é vital para o desempenho rápido.
Essa resposta rápida estabiliza a tensão diretamente no IC, evitando falhas. Estas são aplicações típicas onde os capacitores cerâmicos são incomparáveis.
Acoplamento do sinal e filtragem audio
Em áudio e outras aplicações de caminho de sinal,Capacitores realizam filtragem de sinal bloqueando a tensão DC enquanto permitem que os sinais AC passem. Este é um exemplo clássico de filtro passa-alta.Para essas aplicações típicas,Capacitores eletrolíticos padrão são frequentemente evitados porque a polaridade de um sinal de áudio pode invertê-los, causando distorção. Em vez disso, os engenheiros preferem capacitores não polarizados, como capacitores eletrolíticos não polares ou de filme.O valor do capacitor é escolhido para definir uma frequência de corte bem abaixo da faixa audível, garantindo que o sinal de áudio passe sem alteração. Isso torna a seleção adequada do capacitor crucial para a filtragem do sinal de alta fidelidade. Para orientação especializada nesses projetos de circuitos complexos, empresas comoNovaA Technology Company (HK) Limited, parceira de soluções designada pela HiSilicon, fornece suporte especializado.
O debate capacitor eletrolítico vs cerâmica resolve com a aplicação. Engenheiros escolhem capacitores eletrolíticos para alta capacitância. Eles usam capacitores cerâmicos para filtragem de sinal de alta frequência. O melhor capacitor sempre atende às necessidades específicas do circuito.
Takeaway chave:A escolha certa depende de vários fatores seletivos. Estes incluemTensão, capacitância, e tamanho físico-A.
Entender as diferenças entre esses dois tipos de capacitores é fundamental. Um circuito confiável depende dos capacitores certos. Dispositivos modernos usamCentenas de capacitores cerâmicos ao lado capacitores eletrolíticos, Provando que ambos os capacitores são capacitores essenciais para a eletrônica moderna. Estes capacitores eletrolíticos e capacitores cerâmicos são capacitores vitais.
FAQ
Posso substituir um capacitor eletrolítico por um de cerâmica?
Engenheiros às vezes substituem capacitores eletrolíticos por capacitores cerâmicos. Isso funciona se o capacitor cerâmico tiver a capacitância e a tensão corretas. No entanto, capacitores cerâmicos de alta capacitância são geralmente mais caros. Estes capacitores têm características diferentes do desempenho.
O que acontece se você instalar capacitores eletrolíticos?
Aviso:Instalar capacitores polarizados para trás é perigoso. Tensão reversa destrói a camada interna do capacitor. Essa falha pode fazer com que o componente superaqueça e exploda. Sempre verifique as marcações de polaridade nesses capacitores.
Por que os circuitos usam os dois tipos de capacitores juntos?
Designers geralmente combinam esses capacitores.
O capacitor eletrolítico fornece armazenamento energético a granel.
O capacitor cerâmico filtra o ruído de alta frequência.
Usar ambos os capacitores garante uma alimentação estável. Esses capacitores desempenham papéis diferentes.
Quais capacitores têm uma vida útil mais longa?
Capacitores cerâmicos geralmente duram mais. São dispositivos de estado sólido sem peças líquidas. Capacitores eletrolíticos padrão contêm um eletrólito úmido que pode secar com o tempo, especialmente em altas temperaturas. Esses capacitores têm uma vida operacional definida.
