Você começa com uma ideia para uma placa de circuito impresso. Você passa pelos principais estágios: esquemático, PCB Design, layout, prototipagem, fabricação,MontagemTestes e, finalmente, a produção. Cada placa de circuito impresso precisa de documentação clara e design robusto para fabricação (DFM) e montagem (DFA). Você cria cada placa de circuito impresso com cuidado, usando validação iterativa para detectar problemas cedo. Ao seguir estas etapas, você garante que sua placa de circuito impresso atenda aos padrões de qualidade e funcione na produção real.

Principais Takeaways

• Inicie projetos de PCB com planejamento claro, estabelecendo metas, escolhendo componentes e aplicando o projeto para princípios de fabricação e montagem para economizar tempo e custos.

• Use o software e as ferramentas de design certos para criar esquemas precisos, otimizar layouts e detectar erros antecipadamente por meio de verificações de simulação e regras.

• Coloque os componentes cuidadosamente para melhorar o gerenciamento de calor, reduzir interferências e simplificar a montagem, usando marcações claras para evitar erros.

• Teste protótipos cuidadosamente com inspeções e testes elétricos, depois melhore os projetos por meio de testes repetidos para garantir a confiabilidade antes da produção.

• Escolha materiais e fabricantes cuidadosamente, verificando certificações e capacidades e use métodos de inspeção fortes como AOI e raios-X para garantir PCBs de alta qualidade.

Conceito do projeto PCB

Planejamento

Você inicia cada projeto do circuito com um planejamento cuidadoso. Você define suas metas de projeto, define requisitos técnicos e delineia seu orçamento. Você seleciona os componentes certos e decide sobre o melhor layout para o seu PCB. Muitos profissionais usam modelos de planejamento quantitativo para melhorar o workflow. Por exemplo, o Altium Designer ajuda você a alcançarAté 99% de eficiência do tempo tarefaVelocidades de simulação mais rápidas. Você também segue as melhores práticas comoIntegrar os princípios DFM e DFA-A. Essa abordagem garante que sua placa de circuito seja manufaturável e econômica.Otimização Testpoint e testes automatizados estratégiasAjudá-lo a detectar falhas precocemente e melhorar a precisão da medição.NOVAO PBCA suporta o seu planeamento com uma cadeia de fornecimento robusta. Sua associação ao ERAI garante a qualidade do componente e suas parcerias com fábricas confiáveis lhe dão confiança em suas decisões de projeto.

Captura esquemática

Você se move para captura esquemática após o planejamento. Aqui, você cria um mapa visual da sua placa de circuito. Você conecta símbolos para cada componente e define como os sinais fluem. Esta etapa é crítica para o projeto e o layout bem-sucedidos do pcb. Estudos do mundo real mostram que muitos designers enfrentamDesafios na seleção componente e integração subcircuito-A. Você pode descobrir que algumas decisões de design acontecem fora do software. Para resolver isso, você usa ferramentas integradas que suportam captura esquemática e prototipagem. Você se beneficia trabalhando com engenheiros com experiência em empresas da Fortune 500. Eles ajudam você a lidar com projetos complexos e maduros, garantindo padrões de alta qualidade.

Dica:Use ferramentas interativas que permitem explorar alternativas de design e visualizar custo ou área. Essas ferramentas ajudam a otimizar sua placa de circuito antes de construir um protótipo.

Software do projeto

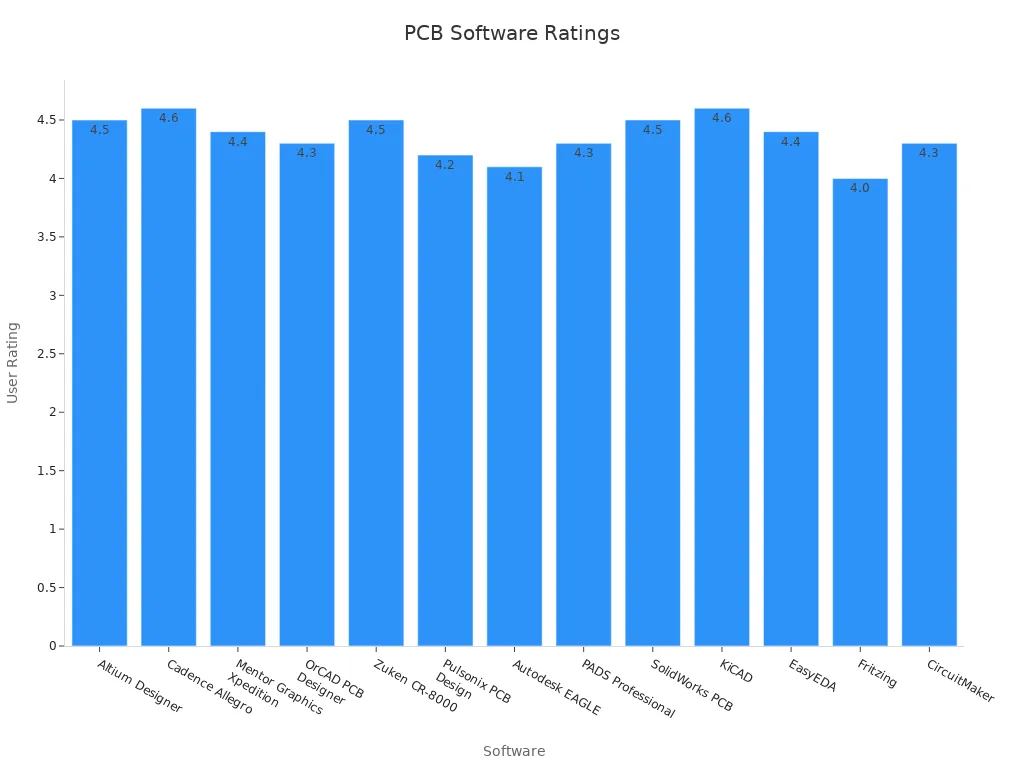

Você escolhe o software baseado em suas necessidades do projeto e nível da experiência. Algumas ferramentas, comoÁguia, oferecem uma interface simples para iniciantes-A. Outros, como o Altium Designer, fornecem recursos avançados para profissionais que trabalham em projetos complexos de PCB. O software certo suporta suas tarefas de layout, posicionamento e simulação. Você pode comparar opções populares usando oTabela abaixo:

Você deve selecionar uma ferramenta que corresponda à complexidade do projeto da placa de circuito e à experiência da sua equipe. O software certo facilita o posicionamento, o layout e a simulação, ajudando você a fornecer um PCB confiável.

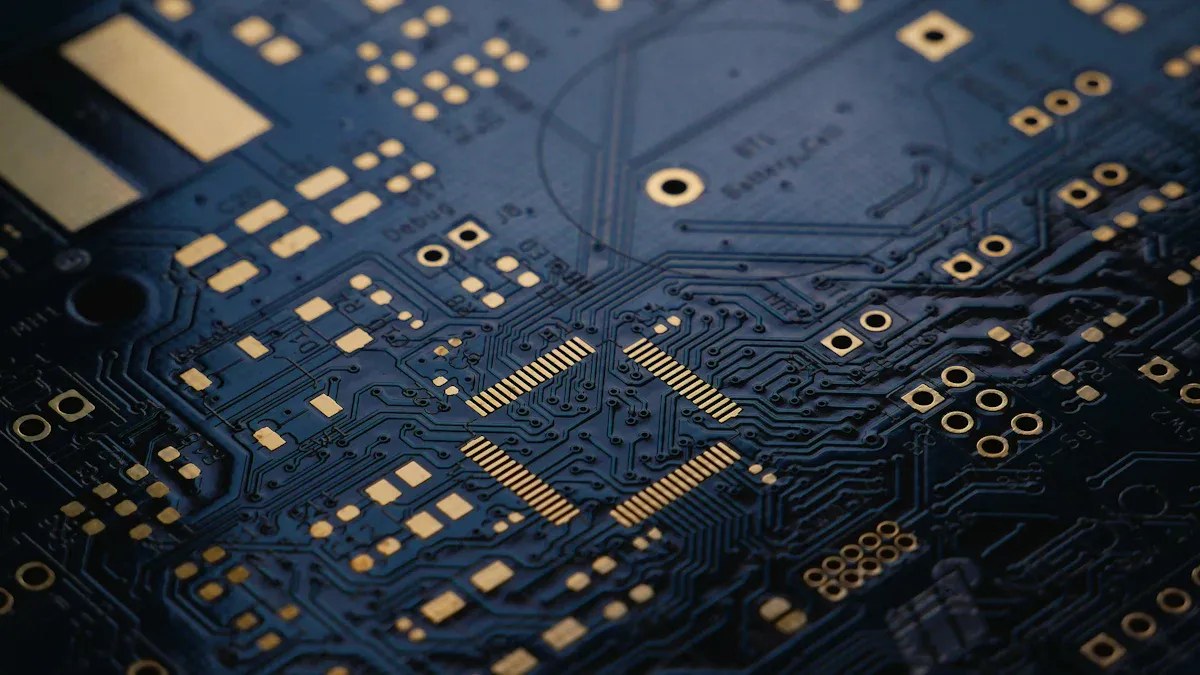

Design e Layout PCB

Colocação do componente

Você inicia o processo de design e montagem do PCB concentrando-se na colocação do componente. Boa colocação define a base para um PCB confiável. VocêComponentes relacionados com o grupoJuntos e padronizar pegadas. Essa abordagem simplifica a montagem e o teste. VocêEvitar agrupar componentes do poder, Que impede pontos quentes e melhora a dissipação térmica. Coloque as peças geradoras de calor perto de dissipadores ou vias térmicas. Esta etapa melhora o gerenciamento térmico e prolonga a vida útil da sua PCB.

Você deve sempre posicionar componentes de alta corrente primeiro. Mantenha as peças de alimentação juntas. Isso reduz a interferência eletromagnética e impedância problemas. Coloque conversores IC perto dos dispositivos que eles alimentam. Traços mais curtos significam menos perda do sinal e melhor desempenho. Use planos terrestres sólidos e aterramento adequado para reduzir o ruído e melhorar a integridade do sinal.

Dica:Marcações serigrafia clara ajudá-lo a evitar erros de orientação e colocação durante a montagem.

Aqui estão algumas práticas recomendadas para colocação de componentes no layout pcb:

• Agrupe componentes relacionados para facilitar a montagem.

• Padronize as pegadas para reduzir erros.

• Garanta espaçamento suficiente para inspeção e reparo.

• Coloque caminhos de alta corrente curtos e largos.

• Mantenha os loops atuais compactos.

• Use serigrafia transparente para orientação.

Estas etapas apoiam o projeto para o conjunto e o projeto para a fabricação. Eles ajudam você a minimizar erros e melhorar a confiabilidade no design e montagem do PCB.

Traçar Roteamento

Após a colocação, você move para o roteamento pcb. O trace routing conecta todos os componentes em seu layout PCB. Você quer manter os caminhos de alta corrente curtos e largos. Isso reduz a resistência e suporta o fluxo atual efetivo. Você também mantém alta comutação atual loops pequenos. Esta etapa ajuda a evitar picos de tensão e interferências eletromagnéticas.

Você deve usar aviões terrestres sólidos. Técnicas adequadas reduzem o ruído e melhoram a qualidade do sinal. Coloque traços de sinais sensíveis longe de linhas de energia ruidosas. Isso mantém seu design PCB estável e confiável.

Você usa as ferramentas de verificação de regras durante o design e o layout do PCB. Essas ferramentas capturam erros cedo. Eles ajudam você a seguir as regras de espaçamento, largura e folga. Rigoroso RDC evita problemas de manufaturabilidade e suporta design para montagem.

DFM e DFA

O projeto para a fabricação e o projeto para o conjunto são críticos no projeto e no conjunto do PWB. Você aplica esses princípios a todas as etapas do seu layout PCB. O DFM ajuda você a identificar etapas desnecessárias no projeto e fabricação. Por exemplo, você podeRemover pintura redundante ou usinagem-A. Isso reduz os custos e melhora a eficiência.

DFA concentra-se em tornar a montagem mais fácil. Você garante espaçamento suficiente para máquinas de pick-and-place. Use marcações claras para reduzir erros de posicionamento. Você também garante que os componentes estejam acessíveis para inspeção e reparo.

Estudos de caso mostram o impacto dessas práticas:

Você vê que a inspeção completa e o bom design e layout do PCB reduzem os erros de produção. Eles também melhoram a confiabilidade do produto.

Você deve preparar os arquivos necessários para a fabricação do PWB nesta fase. Estes incluem arquivos Gerber, arquivos de perfuração e arquivos pick-and-place. Os arquivos necessários para a fabricação do PWB fornecem aos fabricantes todos os detalhes necessários. Você gera estes arquivos de seu software do projeto do pcb. Você os verifica cuidadosamente para evitar erros na produção.

Nota:Sempre verifique novamente os arquivos necessários para a fabricação de pcb antes de enviá-los ao seu fabricante. Erros nesses arquivos podem levar a atrasos ou defeitos caros.

Você usa os arquivos necessários para a fabricação do pcb para comunicar sua intenção do projeto. Os fabricantes confiam nesses arquivos para construir seu PCB com precisão. A boa documentação apoia o projeto para a fabricação e o projeto para o conjunto.

Ao seguir estas etapas, você garante que seu projeto PCB e processo de montagem funciona sem problemas. Você reduz defeitos, economiza custos e fornece produtos confiáveis.

Prototipagem e Testes

Simulação

Você começa simulando seu circuito antes de construir um protótipo físico. As ferramentas de simulação permitem testar como seu design se comportará sob diferentes condições. Você pode verificar os níveis de tensão, o tempo do sinal e o consumo de energia. Esta etapa ajuda você a detectar erros cedo e evitar erros caros mais tarde. Você usa simulação para verificar se cada parte do seu circuito funciona como esperado. Você também testa como os componentes interagem uns com os outros. Ao executar esses testes, você melhora seu design e reduz o risco de falha.

A simulação economiza tempo e dinheiro encontrando problemas antes de construir qualquer coisa.

Constrói protótipo

Após a simulação, você se move para construir protótipos. Você cria um pequeno lote de placas usando os mesmos processos e materiais planejados para produção. Esta etapa permite que você veja como seu design funciona no mundo real. Você executa vários testes em seus protótipos:

• Inspeções visuais e de raios XVerificar se há defeitos superficiais e internos.

• Peel testes medir o quão bem as camadas ficar juntos.

• Solda pote e flutuar testes mostram se a placa pode lidar com o calor durante a montagem.

• A inspeção ótica automatizada (AOI) encontra defeitos do conjunto.

• Testes elétricos verificam falhas, problemas de impedância e resíduos indesejados.

Você define critérios claros de aprovação/reprovação para cada teste. Por exemplo, você pode exigirTensão níveis para ficar dentro ± 5%Do valor-alvo. Você também testa sua prancha em diferentes ambientes, como alta temperatura ou umidade, para garantir que ela permaneça confiável.

Iteração do projeto

Você usa os resultados dos testes de protótipo para melhorar seu design. Você começa definindo objetivos de teste, como verificar cada componente e como eles funcionam juntos. Você cria casos de teste para tensão, sinais de relógio e desempenho energético. Você usa ferramentas como osciloscópios e analisadores lógicos para medir resultados. Você executa testes unitários em sistemas de energiaSensoresDepois, realize testes de integração para verificar a comunicação e o tempo.

Se você encontrar problemas, você corrigi-los e testar novamente. Você repete esse processo até que sua diretoria atenda a todos os requisitos. Você documenta seus resultados em relatórios detalhados, incluindo leituras de tensão e diagramas temporais. Essa abordagem ajuda você a identificar problemas com antecedência e garante que sua diretoria esteja pronta para produção.

Seleção material

Tipos substrato

Você escolhe o substrato como base para sua placa de circuito impresso. O tipo de substrato afeta como sua placa lida com calor, umidade e estresse durante a fabricação do PCB. Substratos comuns incluem FR4 (epóxi de fibra de vidro), poliimida, PTFE, alumínio e cerâmica. Cada material oferece forças únicas para diferentes aplicações. Por exemplo, o FR4 funciona bem para a maioria dos eletrônicos de consumo, enquanto a poliimida se adapta a circuitos flexíveis no setor aeroespacial.

Estudos mostram que a composição do substrato muda o desempenho da prancha sob estresse. Os laminados epóxi de alta Tg mantêm sua força em altas temperaturas, enquanto os materiais Tg mais baixos perdem força. O agente de cura na resina também importa. Sistemas fenol novolac resistem melhor ao calor do que endurecedores DICY. Substrato warpage e pad força pode diferir porAté 50%, dependendo do agente de cura-A. A umidade também desempenha um grande papel. Placas feitas com nanofibril lignocelulose (LCNF) absorvem mais água e mudam de forma em alta umidade do que as placas epóxi de fibra de vidro.

Dica: Sempre combine seu substrato com o ambiente e estresse que sua placa enfrentará durante a fabricação e o uso do PCB.

Camadas cobre

Camadas de cobre formam caminhos para eletricidade em sua prancha. Você seleciona o número e a espessura das camadas de cobre com base nas necessidades do projeto. Placas de camada única funcionam para circuitos simples, mas dispositivos complexos precisam de placas multicamadas. Camadas de cobre mais grossas e ajudam no gerenciamento do calor. No entanto, mais camadas e cobre mais espesso aumentam o custo e a complexidade da fabricação de pcb.

Propriedades do material comoConstante dielétrica, condutividade térmica e resistência à traçãoTambém afetam sua escolha. Aqui está uma comparação de materiais comuns:

Impacto do desempenho

Suas escolhas materiais moldam oDesempenho elétrico, mecânico, e térmicoDo seu conselho. Os materiais certos ajudam sua placa a durar mais tempo e a funcionar melhor durante a fabricação de PCB e no campo. Para circuitos de alta frequência, você precisa de materiais com baixa perda dielétrica para manter os sinais claros. Placas de alta tensão requerem materiais com forte isolamento para evitar avarias.

• Cobre folha rugosidade afeta a perda do sinal-A. O cobre mais suave melhora a confiabilidade, especialmente em placas de alta frequência.

• Testes de integridade do sinal, como análise de impedância, confirmam se o material suporta sinais estáveis.

• Materiais avançados podem custar mais, mas aumentam a durabilidade e reduzem falhas.

• Simulações e testes do mundo real ajudam você a escolher o melhor material para suas necessidades.

Você deve sempre equilibrar custo, desempenho e confiabilidade ao selecionar materiais para a fabricação de pcb. A seleção cuidadosa do material garante que sua placa atenda às demandas de sua aplicação.

Fabricação De Placa De Circuito Impresso

Imagem e Gravura

Você começa a fabricação do PWB transferindo seu projeto na placa cobre-folheada. Esta etapa no processo de fabricação do PWB usa uma camada fotorresistente. Você expõe a placa à luz UV através de um filme compatível com o layout do PCB. A luz endurece a fotorresistência no padrão de seus traços. Em seguida, remova as áreas não endurecidas com uma solução do desenvolvedor. Em seguida, use uma solução para dissolver o cobre indesejado. Apenas o cobre protegido pela fotorresistência endurecida permanece. Este processo forma os caminhos elétricos em seu pcb.

Perfuração e chapeamento

Após a imagem e gravura, você se move para a perfuração. Você usa máquinas precisas para fazer furos para vias e cabos componentes. Estes furos conectam camadas diferentes em sua fabricação do PWB. Em seguida, limpe os buracos para remover detritos. O próximo passo no processo de fabricação do PWB é o chapeamento. Você deposita uma fina camada de cobre dentro dos buracos. Esta etapa garante conexões elétricas entre camadas. O chapeamento é crítico para a fabricação multicamada do PWB e a fabricação segura da placa de circuito.

Solda Máscara e Serigrafia

Você aplica uma máscara da solda para proteger os traços do cobre durante a fabricação do PWB. A máscara da solda cobre a placa à exceção das almofadas onde você soldará componentes. Esta camada evita curtos-circuitos e corrosão. Em seguida, adicione a camada serigrafia. A serigrafia imprime etiquetas, logotipos e contornos de componentes no PCB. Marcações claras ajudam você durante a montagem e inspeção. O bom projeto do silkscreen melhora a qualidade da fabricação do PWB.

Acabamento De Superfície

Você termina a fabricação do PWB aplicando um revestimento de superfície. Este revestimento protege o cobre exposto e melhora a soldabilidade. Acabamentos comuns incluem HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) e OSP (Organic Solderability Preservative). Cada acabamento tem pontos fortes para diferentes aplicações. Você seleciona a melhor opção com base no seu processo de fabricação e requisitos de uso final. Um bom acabamento superficial prolonga a vida útil de suas placas de circuito impresso e suporta fabricação de alta qualidade.

Dica: Sempre inspecione cada etapa do processo de fabricação do PWB para detectar defeitos precocemente e garantir a fabricação confiável da placa de circuito.

Montagem PCB

SMT e THT

Você começa aConjunto do PWBProcesso escolhendo entre Surface Mount Technology (SMT) e Through-Hole Technology (THT). SMT coloca componentes diretamente sobre a superfície do PCB. Esse método usa máquinas automatizadas para posicionamento rápido e preciso. O SMT funciona bem para peças pequenas e leves e designs de alta densidade. Muitas vezes você vê SMT na eletrônica moderna porque economiza espaço e suporta circuitos complexos.

O THT, por outro lado, envolve a inserção de eletrodos componentes através de furos na PCB. Você usa THT para componentes maiores ou mais pesados que precisam de suporte mecânico. THT também ajuda quando você precisa lidar com alta potência ou estresse. Muitos engenheiros combinam SMT e THT na montagem final para equilibrar desempenho e confiabilidade.

Você deve prestar muita atenção ao posicionamento do componente. O posicionamento automatizado com feedback em tempo real reduz erros de desalinhamento e minimiza o retrabalho.Calibrar impressoras estêncilControla solda colar volume e colocação, o que impede pontes solda e articulações insuficientes. Essas etapas garantem conexões duráveis e design e montagem de PCB de alta qualidade.

Dica: Verifique sempre os controles ambientais e ESD durante a montagem. Esses controles protegem componentes sensíveis contra danos e melhoram o rendimento da montagem final.

Métodos De Solda

Você usa métodos diferentes da solda no processo do conjunto do PWB. Os métodos mais comuns incluem solda por refluxo e solda por onda. Soldagem Reflow funciona melhor para componentes SMT. Você aplica pasta de solda nas almofadas, coloca os componentes e depois aquece a placa em um forno de refluxo. A solda derrete e forma juntas fortes. Este método suporta montagem automatizada e de alta velocidade e fornece resultados consistentes.

A solda por onda é frequentemente usada para componentes THT. Você passa o PCB sobre uma onda de solda derretida. A solda flui para os furos e ao redor dos cabos, criando conexões sólidas. Você também pode usar solda seletiva para placas de tecnologia mista. Esse método visa áreas específicas, o que ajuda quando você combina SMT e THT na montagem final.

A qualidade da solda desempenha um papel importante no design e montagem do PCB. A maioria dos defeitos no SMT vem de problemas de impressão. Estudos mostram que60% a 90% dos defeitos SMTRelacione à aplicação da pasta da solda. Juntas de solda abertas, calções de solda e desalinhamento do componente também causam problemas. Você pode ver as principais categorias de defeitos na tabela abaixo:

Você reduz esses defeitos usando a inspeção precisa da pasta da solda (SPI) e sistemas automatizados do posicionamento. O treinamento e a certificação dos funcionários nos padrões IPC também melhoram o rendimento de primeira passagem e reduzem os erros na montagem final.

Inspeção

Você precisa a inspeção completa em cada fase do conjunto do PWB. Inspeção garante seu PCB atende aos padrões de qualidade e funciona como pretendido. Você começa com a inspeção do componente para confirmar que todas as peças atendem às especificações antes da montagem. O SPI (Solder paste inspection) detecta defeitos de impressão precocemente, evitando juntas defeituosas.

Após a solda, você usaInspeção óptica automatizada (AOI)Para encontrar componentes ausentes, desalinhamentos e defeitos de solda. AOI usa câmeras e software para digitalizar a placa rapidamente. Para juntas ocultas, como aquelas sob BGAs ou QFNs, você confia na inspeção por raios X. O raio X revela defeitos que você não pode ver a olho nu.

Você também usa In-Circuit Testing (ICT) para verificar a conectividade elétrica e a função do componente. Flying Probe Testing oferece testes flexíveis para protótipos e execuções de baixo volume. A inspeção visual verifica a colocação e a qualidade comum da solda, quando a inspeção dimensional assegurar as especificações do projeto dos fósforos do PWB.

Você melhora a montagem final usando portas de qualidade de vários estágios. Esses portões detectam defeitos precocemente e evitam atrasos na produção.Triagem do Estresse Ambiental (ESS)Testa a confiança sob a temperatura, a vibração, e a umidade. Statistical Process Control (SPC) monitora e melhora a qualidade do fabrico. Os sistemas de rastreabilidade permitem análises rápidas da causa raiz e ajudam você a atender aos requisitos regulamentares.

Observação: a melhoria contínua por meio da análise de dados ajuda a identificar tendências de defeitos, como o efeito lápide, e a otimizar o processo de montagem do PCB.

Você suporta design e montagem de PCB de alta qualidade combinando métodos avançados de inspeção, treinamento de pessoal e análise de processos. Essas etapas garantem que sua montagem final atenda às metas de desempenho e confiabilidade.

Testes e Qualidade

AOI e raios-X

Você precisa métodos fortes da inspeção assegurar seu PWB encontra padrões elevados durante o conjunto e a fabricação. A Inspeção Óptica Automatizada (AOI) usa câmeras para escanear sua PCB e compará-la a uma imagem de referência. Esse processo encontra defeitos superficiais precocemente, como peças ausentes ou pontes de solda. O AOI acelera a detecção de defeitos e reduz os custos.

Inspeção por raios-X dá-lhe um olhar mais profundo dentro do seu PCB. Ele usa imagens 2D e 3D para detectar problemas ocultos. Você pode encontrar vazios em juntas de solda, esferas de solda desalinhadas em BGAs e falhas em placas multicamadas. A inspeção por raios X ajuda a confirmar que a estrutura interna da sua PCB é sólida antes de passar para a próxima etapa da montagem.

• O AOI verifica:

  • Componentes ausentes ou desalinhados

  • Soldar pontes e circuitos abertos

  • Orientação parcial incorreta

• Raio-X encontra:

  • Vazios em juntas solda

  • Fraturas ocultas

  • Falhas internas em placas multicamadas

Dica: use o AOI no início do processo de montagem para detectar erros antes que eles se tornem caros.

Testes Funcionais

Você deve verificar se o seu PCB funciona como pretendido antes da fabricação final. Testes funcionais simulam condições do mundo real. Você liga o PCB, envia sinais através dele e verifica as saídas. Esta etapa confirma que sua placa executa como projetado.

O teste funcional abrange:

• Verificações de alimentação e sinal

• Carga e comunicação interface testes

• Validação do software ou firmware

• Segurança conformidade padrão

Você também usa In-Circuit Testing (ICT) para verificar cada componente e conexão. As TIC usam sondas para testar o posicionamento correto, orientação e função. Encontra problemas como solda pobre, shorts ou peças em falta. Esses testes ajudam você a fornecer um produto confiável após a montagem.

Fiabilidade

Você quer que seu PCB dure em ambientes difíceis. O teste de confiabilidade leva sua placa aos limites. O Environmental Stress Screening (ESS) expõe sua PCB a mudanças de temperatura, vibração, umidade e choque térmico. Burn-in testes executa seu pcb sob estresse paraAté uma semanaPara pegar falhas precoces.

Um novo método estatístico agora ajuda vocêPrever quanto tempo o seu PCB vai durar-A. Este método combina dados de testes acelerados e uso no mundo real. Ele constrói um modelo que estima o desempenho da sua PCB em diferentes condições, como calor, umidade e sal. Os engenheiros usam essa abordagem para garantir que sua PCB atenda aos rígidos padrões de confiabilidade em áreas como aeroespacial e fabricação industrial.

Nota:Qualidade final controleInclui uma revisão completa dos resultados dos testes, verificações de rastreabilidade e amostragem aleatória. Essas etapas garantem que sua PCB esteja pronta para envio e uso.

Integração e Embalagem

Integração do sistema

Você reúne todas as partes do seu projeto durante a integração do sistema. Esta etapa conecta sua placa de circuito impresso com outro hardware, software e sistemas mecânicos. Você testa cada conexão para garantir que os sinais se movam suavemente e a energia flua sem interrupção. Você deveProjetar e testar integrações para lidar com cargas de trabalho normais e máximas-A. Isso garante que sua montagem possa escalar e funcionar bem sob estresse.

Você deve executar testes de penetração para encontrar e corrigir falhas de segurança que possam aparecer durante a integração. Depois de concluir a configuração inicial, você configura ferramentas de monitoramento. Essas ferramentas rastreiam o desempenho e ajudam você a identificar problemas antes que eles afetem sua montagem. Você também prepara documentação clara e materiais técnicos. Isso ajuda sua equipe a operar o sistema e saber quando pedir ajuda.

Uma abordagem repetitiva e disciplinada leva a melhores resultados. Pesquisas mostram que equipes que seguem um processo sistemático completamCerca de metade de suas integrações no primeiro ano-A. Eles terminam o resto em dois a três anos. Isso reduz as falhas no campo e mantém a montagem estável. A alocação e o orçamento adequados também ajudam a evitar custos excessivos e complexidade.

Dica: revise regularmente o processo de integração e atualize os controles. Isso mantém sua montagem confiável e pronta para mudanças em seu negócio ou tecnologia.

Embalagem

Você protege sua montagem acabada com a embalagem certa. Uma boa embalagem protege sua placa contra poeira, umidade e danos físicos durante o transporte e o uso. Você seleciona materiais que atendem às necessidades do seu produto, como bolsas antiestáticas para eletrônicos sensíveis ou gabinetes robustos para ambientes agressivos.

Você rotula cada pacote claramente. Isso ajuda no rastreamento e garante que sua montagem chegue ao lugar certo. Inclua também instruções e avisos de segurança. Essas etapas reduzem os erros e melhoram a satisfação do cliente.

Muitas empresas usam embalagens personalizadas para caber perfeitamente sua montagem. Isso reduz o movimento dentro da caixa e reduz o risco de danos. Você também pode escolher materiais ecologicamente corretos para apoiar as metas de sustentabilidade. A embalagem cuidadosa garante que sua montagem chegue nas melhores condições e esteja pronta para instalação ou uso final.

Escolhendo um fabricante PCB

Capacidades

Ao escolher um fabricante de PCB, você precisa verificar seus pontos fortes técnicos. Procure por dados claros sobre o que eles podem construir. Muitos dos principais fabricantes compartilham relatórios com números que mostram suas habilidades. Por exemplo, você pode revisar um relatório do PCB Assembly Capability para ver oMenores larguras do traço, Através dos tamanhos, e precisão do posicionamento. Você também deve pedir por umRelatório Dimensional CompletoRelatório de Inspeção Microseção. Esses documentos confirmam que o fabricante pode atender às necessidades do seu projeto.

Você também pode perguntar sobre seus equipamentos. Muitos fabricantes usam máquinas de medição por coordenadas, testadores de tração e scanners 3D para verificar a qualidade. Essas ferramentas os ajudam a manter tolerâncias rígidas e alta confiabilidade.

Certificações

CertificaçõesProvar que um fabricante atende aos padrões do setor. Ao escolher um fabricante de PCB, você deve procurar as certificações ISO 9001, UL e REACH. Estes mostram que o fabricante segue regras rigorosas de qualidade e segurança. Alguns fabricantes igualmente fornecem a inspeção do primeiro artigo e a análise DFM. Essas etapas ajudam a evitar problemas no processo de fabricação do PCB.

Dica: Sempre verifique as certificações e políticas de controle de qualidade antes de escolher um fabricante.

Apoio

O apoio forte faz uma diferença grande ao escolher um fabricante do PWB. Você quer um parceiro que responda perguntas rapidamente e ajude a resolver problemas. Bons fabricantes oferecem serviços turnkey, prazos de entrega flexíveis e comunicação antecipada sobre a manufaturabilidade. Eles usam métodos avançados de inspeção como AOI, testes de sonda voadora e inspeção por raios X. Alguns até fornecem firmware piscando e opções de material para atender às suas necessidades.

• Procure estes recursos de suporte:

  • Ajuda técnica rápida

  • Comunicação clara

  • Produção flexível opções

  • Fabricação e montagem em casa

Escolher um fabricante de PCB com forte suporte, certificações comprovadas e recursos claros ajuda a evitar atrasos e garante uma experiência de fabricação suave.

VocêPassar do conceito à produçãoAo seguir um processo claro. Planejamento cuidadoso, DFM e DFA ajudam você a evitar erros. Testes interativos e documentação forte mantêm seu projeto no caminho certo. Líderes do setor usam etapas comoPrototipagem, desenvolvimento de processos e melhoria contínuaPara aumentar a qualidade e velocidade. Você deve se concentrar em verificações em processo, gerenciamento de riscos e trabalho em equipe. Essas melhores práticas ajudam você a fornecer PCBs confiáveis e alcançar o sucesso em todas as produções.

FAQ

Qual é o passo mais importante no design do PCB?

Você deve se concentrar no planejamento. Um bom planejamento ajuda você a evitar erros mais tarde. Você define metas claras, escolhe os componentes certos e segue as regras DFM/DFA. Este passo economiza tempo e dinheiro.

Como você escolhe o material PCB certo?

Você combina o material com as necessidades do seu projeto. Por exemplo, use FR4 para a maioria dos eletrônicos. Escolha poliimida para placas flexíveis. Sempre verifique a temperatura e o estresse que sua prancha enfrentará.

Por que você precisa tanto AOI e inspeção de raios-X?

AOI encontra defeitos superficiais rapidamente. O raio X olha dentro da placa para encontrar problemas escondidos. Usar ambos os métodos ajuda você a detectar mais erros e melhorar a qualidade.

Quais arquivos você envia para um fabricante PCB?

Você envia arquivos Gerber, arquivos de perfuração e uma lista de materiais (BOM). Você também pode incluir arquivos pick-and-place e desenhos de montagem. Esses arquivos dizem ao fabricante como construir a sua placa.
