Понимание конвертеров Buck-Boost Простое руководство

Вы можете думать о понижающий-повышающий преобразователь как о универсальном типе источника питания постоянного тока в постоянный. Его ключевой особенностью является его уникальная способность производить стабильное выходное напряжение. Этот выход может быть выше или ниже входного напряжения. В отличие от простого понижающего или повышающего преобразователя, этот преобразователь постоянного тока в постоянный действует как универсальный регулятор мощности. Это гарантирует стабильную мощность вашей электроники, даже когда источник колеблется. Рынок для конвертера dc-в-dc растет быстро.

Это делает понижающий повышающий преобразователь жизненно важным компонентом современной электроники.

Ключевые выходы

• Преобразователь понижающий-повышающий изменяет напряжение вверх или вниз. Он дает стабильное выходное напряжение от изменяющегося входа.
• Этот преобразователь использует переключатель, индуктор, диод иКонденсатор. Эти детали накапливают и выделяют энергию для управления напряжением.
• ШИМ-контроллер-это «мозг» преобразователя. Он регулирует, как долго переключатель остается включенным, чтобы поддерживать стабильное выходное напряжение.
• Преобразователи Buck-Boost полезны во многих устройствах. Они питают телефоны, солнечные системы и автомобильную электронику.
• Конструкция с 4 переключениями эффективна. Он хорошо работает для более высоких потребностей в энергии и производит меньше электрического шума.

Как работают конвертеры Buck-Boost

Преобразователь понижающий-повышающий-это универсальный типDC-DC конвертерКоторый может производить выходное напряжение, которое выше или ниже его входного напряжения. Эта уникальная возможность достигается благодаря продуманному расположению компонентов и сложному механизму управления. Чтобы понять, как это работает, давайте разберем его основные компоненты и два основных рабочих состояния.

Ключевые компоненты

По своей сути, понижающий-повышающий преобразователь состоит из четырех основных компонентов:

• Переключатель (MOSFET):Обычно это полевой транзистор металл-оксид-полупроводник (MOSFET), который действует как высокоскоростной электронный переключатель. Он быстро включается и выключается, чтобы контролировать поток энергии.
• Индуктор:Это пассивный компонент, который накапливает энергию в магнитном поле, когда ток протекает через него, и высвобождает эту энергию при изменении тока. Это ключ как к повышению, так и к понижению напряжения.
• Диод:Этот электронный компонент позволяет току течь только в одном направлении, действуя как односторонний клапан для электричества.
• Конденсатор:Этот компонент хранит электрическую энергию и помогает сгладить выходное напряжение, обеспечивая стабильное электроснабжение нагрузки.

On-State: Хранение энергии

Когда переключатель (MOSFET) включен, он создает прямой путь от источника входного напряжения к индуктору. Ток начинает течь от источника, через индуктор, и обратно к источнику. Во время этой фазы индуктор действует как временный резервуар энергии, накапливая энергию в своем магнитном поле. Выходной конденсатор снабжает нагрузку энергией, накопленной в течение предыдущего цикла. Диод имеет обратное смещение и не проводит, эффективно изолируя выход со стороны входа.

Off-State: высвобождение энергии

Когда переключатель выключен, путь от источника входного напряжения обрезается. Магнитное поле в индукторе, которое не может мгновенно измениться, разрушается. Этот коллапс вызывает напряжение с обратной полярностью. Это новое напряжение, теперь выше, чем входное напряжение, сгоняет диод вперед, позволяя накопленной энергии течь от катушки индуктивности к конденсатору и нагрузке. Конденсатор заряжается, и нагрузка получает необходимую мощность. Этот цикл накопления и высвобождения энергии происходит тысячи раз в секунду, что приводит к регулируемому выходному напряжению.

ШИМ-контроллер

Магия поддержания стабильного выходного напряжения, независимо от входного напряжения или изменений нагрузки, заключается в контроллере широтно-импульсной модуляции (ШИМ). Это «мозг» источника питания.

ШИМ-контроллер работает, регулируяРабочий цикл-Отношение времени включения к общему времени включения и выключения переключателя.

• Для увеличения выходного напряжения, Контроллер увеличивает рабочий цикл, удерживая переключатель включенным в течение более длительного времени. Это позволяет хранить больше энергии в индукторе, которая затем высвобождается на выход.
• Для уменьшения выходного напряжения, Контроллер уменьшает рабочий цикл, сокращая время включения переключателя.

Этот контроль достигается с помощью сложного механизма обратной связи. Вот упрощенная разбивка того, как это работает:

1. Ощущение:Вывод обратной связи на контроллере непрерывно измеряет выходное напряжение, обычно через делитель напряжения.
2. Сравнение:Внутренний компонент, называемый усилителем ошибок, сравнивает это измеренное напряжение с точным, стабильным внутренним опорным напряжением.
3. Регулировка:Затем выход усилителя ошибки регулирует ширину импульса сигнала, отправленного на коммутатор. Если выходное напряжение слишком низкое, ширина импульса увеличивается. Если он слишком высок, ширина импульса уменьшается.

ЭтотПостоянная петля обратной связи обеспечивает стабильное выходное напряжениеДаже если входное напряжение колеблется или изменяется потребляемая мощность нагрузки.

Некоторые продвинутые контроллеры также включаютСофт-стартФункции. Эта функция постепенно увеличивает рабочий цикл при первом включении источника питания, предотвращая внезапный всплеск тока и обеспечивая плавное контролируемое повышение выходного напряжения до целевого уровня. Это является одним из важнейших аспектов надежногоКонструкция понижающего-повышающего преобразователя.

ВНоваТехнологическая компания (HK) Limited, Мы специализируемся на использовании этих передовых методов управления. Как гордый, авторизованный партнер по решениям для Hisilicon, мы имеем глубокий опыт в проектировании и внедрении сложных систем управления питанием, в том числе основанных на универсальномПонижающий-повышающий преобразовательАрхитектура, обеспечивающая оптимальную производительность и надежность ваших электронных устройств.

Функция преобразователя Buck Boost Step Up

Ключевой силой понижающего повышающего преобразователя является его гибкость. Он выполняет не только одну работу. Вместо этого он разумно переключается между двумя основными функциями: понижение напряжения (понижающий режим) и повышение напряжения (повышающий режим). Вы можете думать об этом как о двух инструментах в одном. Он автоматически выбирает правильный инструмент в зависимости от соотношения между входным напряжением и требуемым выходным напряжением.

Понижающий режим: понижение напряжения

Ваше устройство переходит в понижающий режим, когда входное напряжение выше, чем необходимое стабильное выходное напряжение. Представьте, что ваш источник питания полностью заряженАккумулятор 12 В, Но для вашей цепи требуется постоянное напряжение 5 В. В этом сценарии понижающий-повышающий преобразователь упрощает свою работу, чтобы функционировать так же, как стандартный понижающий преобразователь.

Это достигается за счет контроля рабочего цикла главного выключателя. Более низкий рабочий цикл означает, что переключатель включается в течение более короткого времени. Это уменьшает количество энергии, передаваемое на выход, эффективно «вытаскивая» или понижая напряжение до целевого уровня. Отношения являются достаточно прямыми.

• Идеальный расчет:В идеальном мире вы найдете рабочий цикл (D), просто разделив выходное напряжение (Vo) на входное напряжение (Vin). D = Vo / Vin
• Практический расчет:Компоненты реального мира имеют небольшие потери энергии. Более точная формула учитывает падение напряжения на переключателе (Vsw) и диоде (Vd). D = (Vo Vd) / (Vin Vd - Vsw)

Точно регулируя этот рабочий цикл, преобразователь обеспечивает стабильный выход с более низким напряжением, даже когда вход намного выше.

Режим повышения: повышение напряжения

Теперь, рассмотрим противоположную ситуацию. Ваше входное напряжение падает ниже уровня, который необходим вашему устройству. Например, ваша батарея 12 В разряжена до 9 В, но ваша цепь по-прежнему требует постоянного выхода 12 В. Здесь понижающий-повышающий преобразователь автоматически переходит в функцию повышающего преобразователя.

Чтобы повысить напряжение, контроллер увеличивает рабочий цикл переключателя. Удержание переключателя включенным дольше позволяет индуктору хранить больше энергии. Когда переключатель выключается, это большое количество накопленной энергии высвобождается, создавая выходное напряжение, которое выше, чем входное. Рабочий цикл (D) идеального повышающего преобразователя является функцией входного (Vin) и выходного (Vout) напряжений, рассчитанных какD = (Vout - Vin) / Vout. Эта формула показывает, что по мере увеличения рабочего цикла выходное напряжение увеличивается. Для более точного расчета в реальной цепи вы также должны учитывать падение напряжения на диоде (Vd) и переключателе (Vsw).

Сочетание принципов Buck и Boost

Истинная инновация современного понижающего повышающего преобразователя заключается в том, как он органично сочетает эти два режима. В большинстве современных дизайнов используется4-переключение неинверторной топологии. В этой конструкции используются четыре переключателя (MOSFET) вместо одного переключателя и диода, которые встречаются в более простых преобразователях. Такое расположение обеспечивает превосходную эффективность и контроль.

Вот как он разумно управляет режимами:

• Режим понижения:Когда входное напряжение высокое, он использует один набор переключателей для создания простого пути понижающего преобразователя. Переключатели Q2 и Q4 остаются выключенными.
• Режим повышения:Когда входное напряжение низкое, он использует другую пару переключателей для создания пути повышающего преобразователя.Переключатели Q1 и Q3 остаются выключенными.

Существует также специальная понижающий-повышающий область, где могут работать все четыре переключателя. Это происходит, когда входное напряжение очень близко к выходному напряжению, обеспечивая плавный переход между режимами без сбоев.

Ключевое преимущество: эффективность и производительность📈 Вы можете задаться вопросом, почему эта конструкция с 4 переключениями предпочтительна. Он предлагает значительные преимущества в эффективности, электрическом шуме и производительности, особенно по сравнению с более старыми конструкциями, такими как инвертирующая топология с одним индуктором (SEPIC).

В таблице ниже показано, почему повышающий преобразователь с 4 переключателем часто является лучшим выбором.Для требовательных приложений.

Это усовершенствованное управление делает понижающий-повышающий преобразователь с 4 переключателем невероятно надежным и эффективным решением для управления питанием от переменных источников.

Общие приложения

Уникальная способность понижающего-повышающего преобразователя как к повышению, так и к понижению напряжения делает его невероятно полезным. Вы найдете этот универсальный преобразователь постоянного тока в постоянного тока во многих современных электронных устройствах. Давайте рассмотрим некоторые распространенные приложения повышающего преобразователя, где он играет решающую роль.

Устройства с батарейным питанием

Вы используете устройства с батарейным питанием каждый день, такие как смартфоны, ноутбуки и портативные динамики. Основной проблемой для этих гаджетов является напряжение батареи. Например, литий-ионный аккумулятор может обеспечивать 4,2 В при полной зарядке, но при разряжении он падает до 3,0 В. Однако чувствительные компоненты внутри нуждаются в постоянном напряжении, например 3,3 В или 5 В, для правильной работы.

Это идеальное приложение для понижающего-повышающего преобразователя.

• Когда аккумулятор полностью заряжен (4,2 В), преобразователь «утюжит» напряжение до 3,3 В.
• Когда батарея разряжена (3,0 В), она «повышает» напряжение до 3,3 В.

Это гарантирует, что ваше устройство получит стабильное питание от начала до конца, увеличивая срок службы батареи и производительность. Рынок этих преобразователей в портативной электронике быстро растет.

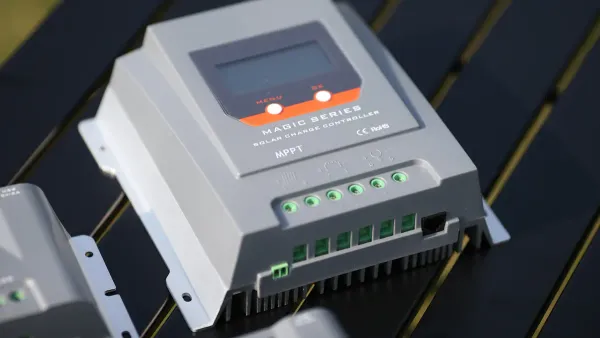

Системы возобновляемой энергии

Возобновляемые источники энергии, такие как солнечные панели, производят очень непоследовательное напряжение. Выходные данные меняются в зависимости от количества солнечного света, облачности и температуры. Например, система солнечных панелей может производить от 10 В до 25 В в течение дня. Если вы хотите использовать эту энергию для зарядки аккумулятора 24 В, вам понадобится интеллектуальное решение для питания.

Здесь необходим понижающий-повышающий преобразователь. Он действует как мост между солнечной панелью и батареей.

• Он принимает колеблющиеся входное напряжение от панели.
• Он обеспечивает постоянное и стабильное выходное напряжение для эффективной зарядки аккумулятора.

Этот процесс, часто входящий в систему отслеживания точки максимальной мощности (MPPT), гарантирует, что вы захватите как можно больше энергии от солнца. Эти преобразователи могут достичьСредняя эффективность от 85% до 92%, Превращая переменную солнечную энергию в надежную энергию.

Автомобильная электроника

Современные автомобили оснащены чувствительной электроникой для информационно-развлекательных систем, систем безопасности (таких как ADAS) и управления двигателем. Эти системы требуют очень стабильного источника питания для надежной работы. Однако электрическая система автомобиля-это суровая среда. «Холодный кривошип», при котором вы запускаете двигатель в холодную погоду, может привести к значительному падению напряжения батареи.

Проблема решена:Во время холодного кривошипа, Напряжение батареи 12 В может опуститься намного ниже нормального уровня. Преобразователь понижающего напряжения гарантирует, что критический компонент, такой как информационно-развлекательный экран, нуждающийся в 5 В, получает бесперебойное питание. Это повышает низкое входное напряжение, предотвращая сбои или отключения.

Это приложение делает понижающий-повышающий преобразователь ключевым компонентом надежности автомобиля. Он обеспечивает чистое и стабильное питание, защищая электронику от падений и скачков напряжения. Как авторизованный партнер HiSilicon по решениям,Нова Технология Компания (HK) LimitedАктивно участвует в разработке и предоставлении таких передовых решений для управления питанием, включая универсальный повышающий преобразователь, для современной сложной электроники.

---

Теперь вы видите, как понижающий-повышающий преобразователь необходим для современной электроники. Этот универсальный преобразователь постоянного тока в переменный обеспечивает стабильное питание от колеблющегося входа. Его способность функционировать как понижающий, так и повышающий преобразователь делает его бесценным. От вашего смартфона до крупных солнечных ферм понижающий повышающий преобразователь обеспечивает надежное и эффективное управление питанием.

Вынос ключей: Уникальная гибкость понижающе-повышающего преобразователя делает его фундаментальным строительным блоком. Это гарантирует, что ваши устройства получат стабильную мощность, необходимую для работы в лучшем виде, независимо от источника.

Часто задаваемые вопросы

В чем основное различие между конвертерами buck, boost и buck-boost?

Понижающий преобразователь только понижает напряжение. Преобразователь повышения напряжения только повышает. Преобразователь понижающий-повышающий дает вам гибкость для обоих. Он может производить стабильное выходное напряжение, которое выше, ниже или такое же, как входное напряжение.

Почему некоторые понижающий-повышающий преобразователи имеют отрицательное выходное напряжение?

Простейшая конструкция с понижательным усилением естественным образом инвертиирует полярность напряжения. Это означает, что если вы вводите положительное напряжение, вы получаете отрицательный выход. Однако современные конструкции с 4 переключателем могут обеспечить неинвертированный положительный выход, что более полезно для большинства электронных устройств.

Что означает "рабочий цикл" в конвертере?

Вы можете думать о рабочий цикл как о переключателе «вовремя». Это процент времени включения переключателя в течение одного полного цикла. Контроллер регулирует этот процент, чтобы регулировать выходное напряжение, сохраняя больше или меньше энергии в индукторе.

Быстрый Подсказка💡 Более высокий рабочий цикл обычно приводит к более высокому выходному напряжению в режиме повышения или понижающего повышения.

Может ли работать понижающий-повышающий преобразователь, если входное и выходное напряжения одинаковы?

Да, это может. Это является ключевым преимуществом. Когда ваше входное напряжение очень близко к желаемому выходному напряжению, преобразователь работает в специальной области понижающего-повышающего напряжения. Это обеспечивает плавный, стабильный выход без каких-либо сбои во время перехода.
