Manual para principiantes para leer códigos de color de resistencias

Puede aprender a leer los códigos de color de resistencias haciendo coincidir las bandas de colores en una resistencia con los números en una tabla estándar. Este proceso utiliza simplesMemoriaTrucos.

• Pruebe el mnemónico "BBROYGBVGW" para recordar el orden de los colores de cero a nueve.
• Piense en los colores del arco iris, pero omita el índigo, luego agregue negro y marrón para valores más pequeños y gris y blanco para los más grandes.
  No se necesita experiencia electrónica. Con estos consejos, identificará rápidamente los valores de las resistencias.

Puntos clave

• UsoEl mnemónico 'BBROYGBVGW'Para recordar el orden de los colores de la resistencia de cero a nueve.
• Siempre comience a leer las bandas de resistencia desde el extremo más cercano al borde, manteniendo la banda de oro o plata a la derecha.
• Para 4 bandasResistencias, Calcule la resistencia usando la fórmula: (1er dígito x 10 2do dígito) x Multiplicador.
• Verifique la banda de tolerancia para comprender cuánto puede variar el valor de resistencia real.
• Practique leer resistencias regularmente yUtilizar un gráfico de código de colorPara evitar errores.

Fundamentos del código de color del resistor

¿Qué es un resistor?

Una resistencia es una pequeña parte electrónica que ayuda a controlar el flujo de electricidad en un circuito. Usted utiliza resistencias para asegurarse de que la cantidad correcta de corriente pasa a través de diferentes partes de su proyecto.

""La función principal de una resistencia es limitar o regular la corriente, lo que lleva a una reducción controlada del voltaje en una sección específica del circuito.""
Si no utilizas resistencias, demasiada corriente podría dañar otras partes. El valor de una resistencia se mide en ohmios (Ω). Este número le indica cuánto ralentiza la resistencia la corriente.

Bandas de color Significado

Las resistencias usan bandas de colores para mostrar su valor de resistencia y otros detalles importantes. Las bandas de color siguen un sistema llamadoCodificación de color del resistorDefinidos por las normas internacionales.
Verá tres, cuatro, cinco o incluso seis bandas en una resistencia. Cada banda tiene un significado especial:

• Las dos primeras bandas muestran los números principales del valor de resistencia.
• La tercera banda es el multiplicador, que le indica cuántos ceros agregar.
• La cuarta banda muestra la tolerancia, o cuánto puede diferir el valor real del valor indicado.
• La quinta banda, si está presente, proporciona información adicional como la fiabilidad o la estabilidad de la temperatura.

Aquí hay una tabla que muestra los diferentes tipos de bandas de código de color de resistencia:

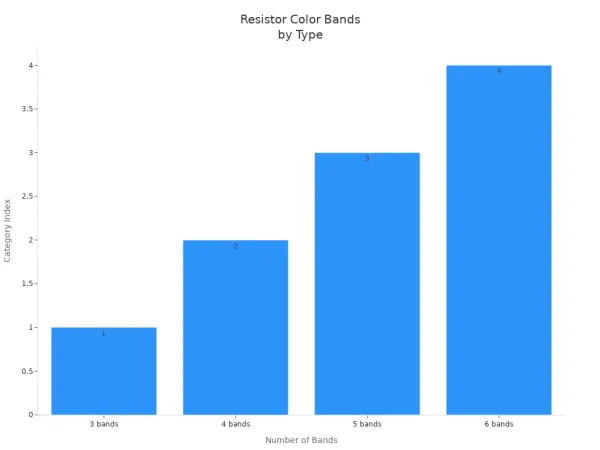

También puede ver las diferentes categorías en este gráfico:

Punto de inicio

Cuando lea un código de color de la resistencia, siempre comience desde el final donde la banda de color está más cerca del borde. La banda de oro o plata, que muestra la tolerancia, por lo general se encuentra en el lado derecho.

• Asegúrate de no mezclar el punto de partida.
• Lea siempre de izquierda a derecha, comenzando con la banda más cercana al borde.
• Si ve una banda dorada o plateada, manténgalo a la derecha.

Muchos principiantes cometen errores al leer las bandas en la dirección equivocada o al confundir colores similares como marrón, rojo y naranja. Una buena iluminación ayuda a ver los colores con claridad. Si no está seguro, utilice un gráfico paraComprobar el valor de la resistencia.

Cómo leer los códigos de color de la resistencia

Aprender cómoLeer códigos de color de resistenciaLe ayuda a encontrar el valor de resistencia de cualquier resistencia rápidamente. Puede seguir algunos pasos simples para cada tipo de resistencia. Siempre comience desde el final donde la banda de color está más cerca del borde. Mantenga la banda dorada o plateada en el lado derecho. Esta banda muestra la tolerancia. Lea las resistencias de izquierda a derecha para obtener los resultados más precisos.

4-Band Resistor

Verá cuatro bandas de colores en la mayoría de las resistencias. Estas bandas indican el valor de resistencia y la tolerancia. Estos son los pasos para leer los códigos de color de la resistencia en unResistencia de 4 bandas:

1. Mira las dos primeras bandas. Use una tabla de código de color de resistencia para hacer coincidir cada color con su número. Estos números son los dígitos significativos.
2. Revisa la tercera banda. Esta banda es el multiplicador. Le indica cuántos ceros agregar después de los dos primeros dígitos.
3. Calcular el valor de la resistencia. Utilice esta fórmula:
   Resistencia (Ω) = (1er dígito x 10 2do dígito) x Multiplicador
4. Encuentra la tolerancia. La cuarta banda muestra cuánto puede diferir el valor real del valor indicado.

Consejo: Siempre mantenga la banda dorada o plateada a la derecha cuando lea las resistencias. Esto te ayuda a evitar errores.

5-Band Resistor

Usted encontraráResistencias de 5 bandasEn muchos componentes electrónicos que necesitan valores precisos. El código de color de resistencia de 5 bandas le da más precisión. Aquí es cómo leer los códigos de color de la resistencia para unResistencia de 5 bandas:

• A menudo se ven resistencias de 5 bandas en resistencias axiales de valor fijo. Estas resistencias aparecen en muchos tipos de circuitos electrónicos.

Nota: Cuando lea resistencias con cinco bandas, siempre comience desde el final con la banda más cercana al borde. Mantenga la banda de tolerancia (oro o plata) a la derecha.

6-Band Resistor

Una resistencia de 6 bandas funciona como una resistencia de 5 bandas, pero le da información adicional. La sexta banda te habla deCoeficiente de la temperatura. Este valor muestra cuánto cambia la resistencia cuando cambia la temperatura. Estos son los pasos para leer los códigos de color de la resistencia en una resistencia de 6 bandas:

1. Encuentra las tres primeras bandas. Cada color coincide con su número. Estos son los dígitos significativos.
2. Revisa la cuarta banda. Ese es el multiplicador.
3. Calcule el valor de resistencia usando la misma fórmula que la resistencia de 5 bandas.
4. Mira la quinta banda. Esta banda muestra la tolerancia.
5. Lee la sexta banda. Esta banda indica el coeficiente de temperatura, medido en partes por millón por Kelvin (ppm/K). Los valores más bajos significan que la resistencia se mantiene más estable cuando cambia la temperatura.

Consejo: Si necesita leer resistencias para proyectos de alta precisión, siempre verifique la sexta banda para la estabilidad de temperatura.

Ahora conoce los pasos para leer resistencias con 4, 5 o 6 bandas. Practique estos pasos para leer resistencias, y obtendrá más rápido y más seguro. Recuerde, aprender a leer los códigos de color de la resistencia es una habilidad que puede usar en cada proyecto de electrónica. Siempre use una tabla de código de color de resistencia si no está seguro.

Gráfico de código de color de la resistencia

Gráfico de color

Puedes usar unGráfico de código de color de resistenciaPara encontrar rápidamente el valor de cualquier resistencia. Cada color representa un número. Usted hace coincidir las bandas de color en su resistencia con los números en la tabla. Esto te ayuda a calcular el valor de resistencia en ohmios.

Aquí está elGráfico de código de color de resistencia estándar:

Puede ser difícil recordar el orden de los colores.MnemónicosHacer esto más fácil. Prueba estosFrases populares:

• BB Roy de Gran Bretaña tenía una muy buena esposa
• Big Boys Race Nuestras chicas jóvenes pero Violet generalmente gana
• El mal alcohol se deshace de nuestras jóvenes, pero el vodka va bien

La primera letra de cada palabra coincide con un color en el gráfico. Puedes elegir el que más te ayude.

Consejo: Mantenga un gráfico de código de color de resistencia impreso en su espacio de trabajo. Esto ahorra tiempo y le ayuda a evitar errores.

Bandas de tolerancia

La última banda en una resistencia a menudo muestra elTolerancia. La tolerancia le indica cuánto puede diferir el valor real del número que lee en el gráfico. Por ejemplo, una resistencia con una tolerancia del 5% puede tener un valor real que es 5% más alto o más bajo que lo que calcula.

• Las bandas de tolerancia le ayudan a elegir la resistencia adecuada para su proyecto.
• Si necesita una alta precisión, busque resistencias con una banda de tolerancia estrecha.
• Las resistencias de tolerancia estrecha cuestan más, pero le dan un valor más cercano a lo que desea.

Nota: La tolerancia afecta la precisión general de su circuito. Compruebe siempre la banda de tolerancia antes de usar una resistencia.

Consejos & errores

Memoria SIDA

Puedes recordar el orden del código de color con trucos simples. Intenta usar una frase donde la primera letra de cada palabra coincida con un color. Por ejemplo, "Big Boys Race Our Young Girls But Violet Goes Wild" te ayuda a recordar la secuencia. Practica diciendo la frase en voz alta mientras miras una resistencia. Este método le ayuda a hacer coincidir rápidamente cada color con su número. También puede mantener una tabla de colores impresa en su escritorio. Si usa la tabla con frecuencia, comenzará a recordar el orden sin pensar. Algunas personas usan tarjetas o aplicaciones de prueba para ponerse a prueba. Estas herramientas hacen que aprender el código de color sea fácil y divertido.

Errores comunes

Muchas personas cometen errores al leer códigos de color de resistencias. Puede leer las bandas en la dirección equivocada o mezclar colores similares como marrón y rojo. La mala iluminación puede hacer que sea difícil ver las bandas claramente. A veces, las bandas de color desvanecido causan confusión. Si tiene problemas para distinguir los colores, use una lupa o trabaje bajo una lámpara LED brillante.Aquí hay una tabla que muestra los desafíos visuales comunes y cómo puede resolverlos:

Consejo: Siempre verifique el valor de resistencia si no está seguro. La práctica te ayuda a evitar la mayoría de los errores.

Herramientas para comprobar

Puede usar varias herramientas para verificar el valor de una resistencia.La herramienta más común es un multímetro. Mide la resistencia en ohmios y te da una lectura directa. Un ohmímetro funciona bien para comprobar sólo la resistencia. Para un trabajo más preciso, puede usar un puente de Wheatstone o un medidor de LCR. Estas herramientas le ayudan a encontrar el valor de resistencia exacto, especialmente en laboratorios profesionales o de fabricación. Si tiene problemas para ver las bandas de color, use una aplicación digital o un multímetro para obtener resultados rápidos.

Nota: Si no puede leer las bandas de color, siempre use una herramienta para medir la resistencia directamente.

---

Puedes leer cualquier resistencia siguiendo unos sencillos pasos:

1. Contar el número de bandas de color.
2. Haga coincidir cada banda con su número usando una tabla de códigos de color.
3. Aplica el multiplicador y encuentra el valor de resistencia.
4. Compruebe la banda de tolerancia para la precisión.

Los errores ocurren, especialmente con colores similares o bandas descoloridas.Utilice esta tabla para evitar errores comunes:

Practique a menudo, use ayudas para la memoria y verifique sus resultados con un multímetro. Vas a mejorar con cada intento.

Preguntas frecuentes

¿Qué pasa si no puedo distinguir dos colores en una resistencia?

Puede usar una lupa o una lámpara LED brillante para ver mejor las bandas. Si aún no se siente seguro, mida la resistencia con un multímetro para obtener una lectura precisa.

¿Por qué algunas resistencias tienen sólo tres bandas de color?

Las resistencias de tres bandas muestran solo el valor principal y el multiplicador. No verás una banda de tolerancia. Estas resistencias suelen tener una tolerancia estándar del 20%.

¿Puedo usar una aplicación de teléfono para leer los códigos de color de resistencias?

Sí, puede usar muchas aplicaciones gratuitas para escanear e identificar códigos de color de resistencias. Estas aplicaciones te ayudan a verificar tus respuestas y evitar errores.

¿Qué significa la banda de coeficientes de temperatura?

La banda de coeficiente de temperatura muestra cuánto cambia la resistencia con la temperatura. Verá esta banda en resistencias de seis bandas. Los valores más bajos significan que la resistencia se mantiene más estable a medida que cambian las temperaturas.

¿Dónde puedo encontrar más preguntas de código de color de resistencia para la práctica?

Puede encontrar más preguntas de código de color de resistencia en libros de texto de electrónica, cuestionarios en línea y sitios web educativos. La práctica te ayuda a ser más rápido y más seguro.
