Cómo funciona un sensor de flujo en usos cotidianos
Un sensor de flujo le ayuda a medir qué tan rápido se mueve un líquido o gas a través de una tubería o tubo. Encuentras este sensor en cosas que nos
ASensor de flujoLe ayuda a medir la rapidez con que un líquido o gas se mueve a través de una tubería o tubo. Usted encuentra estoSensorEn las cosas que usa todos los días, como automóviles, lavadoras y equipo médico. Imagina el agua que fluye a través de una manguera de jardín: al igual que observas el arroyo, el sensor cuenta la velocidad y la cantidad. Si se pregunta cómo funciona un sensor de flujo, utiliza señales, como ondas eléctricas o acústicas, para convertir el movimiento en números que los procesadores pueden leer. Muchas industrias utilizan el flujoSensoresPorque ayudan a controlar y monitorear acciones importantes.
| Año | Tamaño del mercado (miles de millones de dólares) |
|---|---|
| 2025 | 2,45 |
| 2035 | 3,45 |
Puntos clave
- Los sensores de flujo miden la velocidad y la cantidad de líquidos o gases en las tuberías, ayudando a controlar y monitorear varios sistemas.
- Los diferentes tipos de sensores de flujo, como los magnéticos, térmicos y de Coriolis, utilizan métodos únicos para convertir el flujo en señales medibles.
- Los sensores de flujo son esenciales en aparatos cotidianos, automóviles y dispositivos médicos, mejorando la eficiencia y la seguridad.
- El mantenimiento regular y la calibración de los sensores de flujo garantizan lecturas precisas y un rendimiento óptimo en diversas aplicaciones.
- Avance en la tecnología de sensores de flujo, Como la integración de IoT, mejoran su precisión y eficiencia energética.
Cómo funciona un sensor de flujo
Operación básica
Cuando preguntes,"Cómo funciona un sensor de flujo"Empiezas con lo básico. Un sensor de flujo detecta cuánto y qué tan rápido se mueve una sustancia a través de una tubería. Puedes pensar en ello como un velocímetro para el agua o el aire. El sensor se encuentra dentro o fuera de la tubería y observa el flujo. Convierte este movimiento en señales que puedes medir.
Algunos sensores utilizan imanes y electricidad. Uso de los sensores de flujo magnéticosLey de Faraday de la inducción electromagnética. Cuando un líquido se mueve a través de un campo magnético, crea un pequeño voltaje. El sensor capta este voltaje. Cuanto más rápido se mueve el líquido, mayor es el voltaje. Este método le ayuda a obtener una lectura clara del caudal.
Otros sensores utilizan calor.Sensores de flujo térmicoFunciona calentando una pequeña parte del sensor. A medida que el fluido pasa, se lleva algo del calor. El sensor mide la diferencia de temperatura. Cuanto más flujo tienes, más calor se lleva. Este cambio le ayuda a saber qué tan rápido se está moviendo el líquido. Los experimentos muestran que la forma en que se coloca el sensor y la cantidad de calor que pierde puede cambiar lo bien que funciona.
También encuentras sensores que usan vibraciones.Medidores de Coriolis, Los medidores de tubo vibratorio y los medidores de desplazamiento de fase usan esta idea. El flujo se mueve a través de un tubo que vibra. El movimiento del fluido tuerce o desplaza el tubo. El sensor mide esta torsión o desplazamiento de fase. Cuanto más giro, más flujo tienes. Los medidores de Coriolis se destacan porque miden el flujo másico directamente. No se confunden con los cambios de temperatura o de densidad. Estos medidores pueden alcanzar niveles de precisión tan altos como± 0,1%.
Punta:Cuando se pregunte cómo funciona un sensor de flujo, recuerde que cada tipo utiliza un truco diferente (magnetismo, calor o vibración) para convertir el flujo en números que puede usar.
Medición del flujo de líquido
Usted ve sensores de flujo en muchos lugares donde necesita medir el flujo de líquido. Si nos fijamos en los sistemas de agua en su casa o ciudad, es posible que encuentreMedidores Venturi. Estos medidores no tienen partes móviles y necesitan poco cuidado. Trabajan bien para el agua potable porque se mantienen precisos durante mucho tiempo.
| Tipo de medidor de flujo | Características clave | Aplicaciones |
|---|---|---|
| Medidores Venturi | Alta precisión, sin partes móviles, fácil de mantener | Sistemas de agua potable |
| Medidores Electromagnéticos | Manejar el flujo cambiante, trabajar en tuberías de forma impar | Sistemas industriales con flujo cambiante |
Los medidores electromagnéticos también le ayudan a medir el flujo de líquido. Trabajan bien cuando el flujo cambia mucho o cuando las tuberías tienen formas extrañas. Estos medidores usan el mismo principio magnético que viste antes. Cuando preguntes,"Cómo funciona un sensor de flujo"En estos casos, se ve que el sensor convierte la velocidad del líquido en una señal eléctrica.
Los medidores de Coriolis también miden el flujo de líquido. Usan la torsión en tubos vibratorios para averiguar cuánto líquido pasa a través. Se obtiene una precisión muy alta con estos medidores, incluso si el líquido cambia de temperatura o densidad.
Medición del flujo de gas
Medir el flujo de gas trae nuevos desafíos. Los gases pueden moverse rápido o lento, y el sensor debe mantener el ritmo. También necesita que el sensor funcione en diferentes lugares, desde pequeñas tuberías hasta grandes conductos. A veces, el gas está sucio o húmedo, lo que puede dificultar obtener una buena lectura.
| Desafío | Descripción |
|---|---|
| Medición precisa | Necesita medir caudales de gas bajos y altos. |
| Durabilidad ambiental | El sensor debe funcionar en muchas condiciones diferentes. |
| Compatibilidad con el tamaño de la instalación | El sensor debe caber en muchos espacios. |
| Problemas con el gas sucio o húmedo | Algunos sensores pierden precisión con los gases impuras. |
| Calibración y mantenimiento regulares | Debe comprobar y ajustar los sensores a menudo para mantener alta la precisión. |
Los sensores de flujo térmico le ayudan a medir el flujo de gas. Ellos calientan una pequeña parte del sensor. A medida que el gas pasa, quita algo de calor. El sensor comprueba cuánto cae la temperatura. Cuanto más rápido sea el flujo de gas, más calor se necesita. Este método funciona bien para los gases limpios y le da una respuesta rápida.
Los medidores de Coriolis también miden el flujo de gas. Usan la misma idea de tubo de torsión que con los líquidos. El sensor comprueba cuánto gira el tubo a medida que se mueve el gas. Este método le da una alta precisión, incluso si el gas cambia de temperatura o presión. Puede confiar en estos medidores para cantidades pequeñas y grandes de flujo de gas.
Cuando se pregunta, "¿cómo funciona un sensor de flujo" para los gases, se ve que el sensor debe manejar muchos problemas. Debe mantenerse preciso, trabajar en lugares difíciles y caber en diferentes tuberías. También es necesario comprobar y ajustar el sensor a menudo para que siga funcionando bien.
Nota:Si desea saber cómo funcionan los medidores de flujo tanto para líquidos como para gases, recuerde que el sensor siempre busca una forma de convertir el movimiento en una señal que pueda medir. Cada método (magnético, térmico o vibración) tiene sus propias fortalezas para diferentes trabajos.
Tipos de sensores de flujo
Sensores mecánicos
A menudo vesSensores mecánicosEn lugares donde necesita medir el flujo de líquidos o gases en condiciones difíciles. Estos sensores utilizan partes móviles, como paletas o turbinas, que giran o se mueven cuando el flujo pasa. El movimiento se convierte en una señal que puedes leer. Puede encontrar estos sensores enEntornos de alta presión o alta temperatura. También funcionan bien con fluidos que pueden ser corrosivos o erosivos.
- Los usos comunes para los sensores mecánicos incluyen:
- Dispositivos biomédicos, como medir el flujo sanguíneo o el flujo de aire pulmonar
- Sistemas de automoción, Como comprobar la entrada de aire o el flujo de gasolina
- Estaciones meteorológicas para la velocidad y dirección del viento
- Monitoreo del flujo del río y la corriente
- Instalaciones industriales, como sistemas de refrigeración por agua o controladores de flujo másico
Los sensores mecánicos manejan trabajos difíciles, incluyendoOptimización de la combustión, Control de emisiones, e incluso sistemas de propulsión de alta mar o de naves espaciales.
Sensores térmicos
Los sensores térmicos miden el flujo calentando una pequeña parte del sensor y observando cuánto calor se lleva el fluido en movimiento. Usted consigue alta confiabilidad y buena repetibilidad con este tipo de sensor. Estos sensores no tienen partes móviles, por lo que duran mucho tiempo y necesitan poco mantenimiento. A menudo utiliza sensores térmicos para el flujo de gas en tuberías, gases de combustión de chimeneas y flujo de aire en sistemas de calefacción o ventilación.
| Ventajas | Desventajas |
|---|---|
| Alta fiabilidad | La sensibilidad a la composición del fluido puede causar errores. |
| Buena repetibilidad | Puede ser bloqueado si las escalas de gas en la pared del tubo. |
| Alta precisión de medición | Uso limitado para flujos pulsantes y líquidos viscosos. |
| Pequeña pérdida de presión | Requiere gas seco y libre de contaminación para lecturas precisas. |
| Sin partes móviles | No es adecuado para gases de alta viscosidad debido a cambios en las características de transferencia de calor. |
| Ratio de la amplia gama | |
| Respuesta rápida | |
| No se necesita compensación de temperatura y presión |
Debe saber que los sensores térmicos funcionan mejor con gases limpios y secos. Si el gas está sucio o húmedo, las lecturas pueden ser menos precisas.
Sensores de Coriolis
Los sensores de Coriolis utilizan un tubo vibratorio para medir el flujo. Cuando el fluido se mueve a través del tubo, causa un giro. El sensor mide este giro para averiguar el flujo de masa. Con los sensores Coriolis se obtiene una precisión muy alta, incluso si el fluido cambia de temperatura, presión o viscosidad. Estos sensores pueden medir el flujo másico, el flujo volumétrico, la densidad y la temperatura a la vez.
| Ventaja | Descripción |
|---|---|
| Capacidad de auto-drenaje | Fácil limpieza y mantenimiento |
| Fácil implementación | Configuración sencilla para la medición del flujo de gases y fluidos |
| Sin partes móviles | Menos desgaste, más fiable |
| Medición multiparámetro | Mide flujo másico, flujo volumétrico, densidad y temperatura |
| Independencia de la viscosidad | Precisa incluso con fluidos gruesos o delgados |
| Alta precisión | Mediciones de flujo másico y densidad muy precisas |
| La presión y la temperatura no se ven afectadas | Se mantiene precisa en condiciones cambiantes |
| Flujo bidireccional | Funciona en ambas direcciones |
| Rango de medición ajustable | Puede adaptarse a diferentes tasas de flujo y necesidades de densidad |
Encontrará sensores de Coriolis en muchas industrias, comoPetróleo y gas, Tratamiento de aguas, centrales eléctricas, fábricas químicas, producción de la comida y de la bebida, y ciencias de la vida. Estos sensores también ayudan con tareas especiales comoInvestigación del catalizadorEntrega de líquidos en la fabricación de semiconductores y la producción farmacéutica.
Aplicaciones de sensores de flujo
Electrodomésticos
Usted usa medidores de flujo todos los días en su hogar. Estos dispositivos lo ayudan a monitorear el flujo de fluidos en electrodomésticos como lavavajillas y lavadoras. Cuando inicia un ciclo de lavado, el monitor de flujo verifica la cantidad de agua que ingresa a la máquina. Este proceso ayuda al electrodoméstico a utilizar la cantidad justa de agua, ahorrando recursos y mejorando el rendimiento.
Los medidores de flujo también funcionan en sistemas HVAC. Miden el flujo de aire para mantener su hogar a una temperatura agradable. Se obtiene una mejor calidad del aire porque el sistema se ajusta en función de las lecturas de flujo. Si desea las mejores aplicaciones para ahorrar agua y energía, los medidores de flujo juegan un papel clave.
- Electrodomésticos comunes que usan medidores de flujo:
- Lavavajillas
- Lavadoras
- Sistemas HVAC
Los medidores de flujo proporcionanDatos en tiempo realMovimiento fluido. Puede evitar fugas y asegurarse de que sus electrodomésticos funcionen de manera eficiente. Estos sensores le ayudan a gestionar el agua y la energía, lo que conduce a una mayor eficiencia y fiabilidad de los recursos.
Consejo: Si desea mejorar la eficiencia en su hogar, elija electrodomésticos con medidores de flujo avanzados. Te ayudan a ahorrar agua y energía todos los días.
Automoción

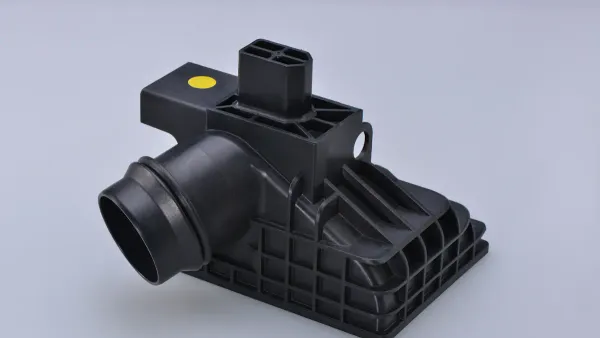

Usted encuentra los medidores de flujo en casi cadaCoche moderno. Estos dispositivos miden el aire que ingresa al motor. ElSensor de flujo de aire masivoEnvía estos datos al módulo de control del motor. El módulo utiliza la información para cronocargar la inyección de combustible y mantener la mezcla aire-combustible justo a la derecha. Usted obtiene una mejor eficiencia de combustible y menores emisiones.
El sensor de flujo de masa de aire se encuentra en la corriente de aire de admisión. Convierte los cambios de temperatura en señales para la unidad de control del motor. Este proceso ayuda a que su coche funcione sin problemas y reduce la contaminación. Los medidores de flujo también ayudan con el control de emisiones.Tecnología de detección remotaUtiliza medidores de flujo para identificar vehículos de alta emisión. Ciudades como Hong Kong y Chicago han visto grandes caídas en contaminantes debido a estos sistemas.
Si desea las mejores aplicaciones para ahorrar aire limpio y combustible, los medidores de flujo son esenciales. Te ayudan a conducir con seguridad y a proteger el medio ambiente.
Dispositivos médicos
Confías en los medidores de flujo en muchos dispositivos médicos. Los ventiladores usan monitores de flujo para verificar las tasas de flujo de aire y adaptarse a las necesidades de cada paciente. Estos dispositivos funcionan con otros sensores para que los pulmones funcionen bien y los pacientes se sientan cómodos. En las máquinas de anestesia, los medidores de flujo proporcionan retroalimentación sobre el flujo y la presión del gas. Usted obtiene una administración segura y precisa de la anestesia.
- Medidores de flujo en dispositivos médicos:
- Monitorear el flujo de aire en ventiladores
- Trabajar con sensores de presión, temperatura, humedad, CO2 y O2
- Asegurar la seguridad en las máquinas de anestesia
Medidores de flujo miniatura enSistemas de entrega usables de la drogaAyudar a los pacientes a gestionar su salud. Estos sensores detectan problemas temprano y permiten una intervención rápida. Los autoinyectores de gran volumen usan medidores de flujo para asegurarse de que los pacientes reciban la dosis correcta. Usted reduce el riesgo de complicaciones y mejora la precisión del tratamiento.
Nota: Los medidores de flujo precisos en dispositivos médicos lo ayudan a mantenerse seguro y a obtener la mejor atención posible.
Usos industriales
Se ven medidores de flujo en todas partes en la industria. Le ayudan a medir el flujo de fluidos en fábricas de alimentos y bebidas, plantas de petróleo y gas, procesamiento químico, generación de energía y tratamiento de agua y aguas residuales. Los medidores de flujo aseguran que obtenga la cantidad correcta de fluido en el momento adecuado. Usted mantiene los productos seguros y los procesos eficientes.
| Industria | Importancia de los medidores de flujo |
|---|---|
| Alimentos y bebidas | Garantiza la higiene y las proporciones precisas de los ingredientes para una calidad y seguridad constantes del producto. |
| Petróleo y Gas | Proporciona un control de flujo confiable para operaciones seguras y eficientes de extracción, procesamiento y transporte. |
| Procesamiento químico | Requiere un control de flujo robusto para sustancias peligrosas, lo que garantiza una medición precisa y un manejo seguro. |
| Generación de energía | Regula los fluidos esenciales para una producción de energía eficiente y segura, minimizando el impacto ambiental. |
| Agua y aguas residuales | Gestiona los caudales para un tratamiento eficaz y una gestión ambiental responsable. |
El mercado de sensores de flujo industrial alcanzó USD 4,5 mil millones en 2024. Los expertos esperan que crezca a 7,8 mil millones de dólares para 2033. El segmento de industrias de proceso compuesto por29,73%De los ingresos del mercado en 2024. Usted ve más medidores de flujo en petróleo y gas, tratamiento de agua, productos farmacéuticos y fabricación de productos químicos. Los medidores de flujo inteligentes y habilitados para IoT lo ayudan a predecir problemas y mantener las operaciones funcionando sin problemas.
Si desea las mejores aplicaciones para el control y la seguridad de los procesos, los medidores de flujo son vitales. Le ayudan a medir con precisión las aguas residuales y el agua potable. Puede confiar en los medidores de flujo para mantener sus aguas residuales y servicios de agua funcionando bien.
Sistemas de celdas de combustible
Usted usa medidores de flujo en sistemas de celdas de combustible para hogares y negocios. Estos dispositivos proporcionanMediciones precisasDe flujo de fluido, que es esencial para un rendimiento óptimo. Los medidores de flujo lo ayudan a mantener el sistema seguro al asegurarse de que el flujo de gas se mantenga correcto.
| Característica | Descripción |
|---|---|
| Mediciones precisas | Proporciona mediciones de caudal precisas esenciales para un rendimiento óptimo en los sistemas de celdas de combustible. |
| Alto rendimiento | Diseñado para cumplir con los exigentes estándares de calidad y eficiencia. |
| Garantía de seguridad | Contribuye a la operación segura de los sistemas de celdas de combustible al garantizar el flujo correcto de gas. |
Los avances recientes en medidores de flujo para sistemas de celdas de combustible incluyen nanotecnología, redes de sensores inalámbricos, integración de IoT y algoritmos de aprendizaje automático. Estas tecnologías le proporcionan datos en tiempo real, monitoreo remoto y mantenimiento predictivo. Usted consigue los sensores durables que duran más de largo y proporcionan la supervisión del multi-parámetro para una visión completa de la salud del sistema.
Si desea las mejores aplicaciones para la eficiencia energética y la seguridad, los medidores de flujo en los sistemas de celdas de combustible son la respuesta. Puede monitorear el flujo de fluidos y mantener su sistema funcionando al máximo rendimiento.
Llamada: El tamaño del mercado del sensor de flujo global fueUSD 4,29 mil millonesEn 2024. Los expertos esperan que alcance los 6,46 mil millones de dólares para 2032, mostrando un fuerte crecimiento en todas las aplicaciones.
Los sensores de flujo juegan un papel vital en su vida diaria. Los encuentras en casas, automóviles, hospitales y fábricas. Estos sensores le ayudan a medir y controlar el flujo de líquidos y gases conAlta exactitud.
- Los sensores de flujo aumentan la eficiencia en industrias como la producción de alimentos y la medicina.
- Las nuevas tecnologías hacen que los sensores sean más inteligentes,Más precisa, Y energéticamente eficiente.
- Apoyan la conservación del agua y ayudan a las empresasCumplir con los estándares ambientales.
| Beneficio clave |
|---|
| Confirmación de patrones de flujo y mejora de procesos |
| Seguimiento de cómo los fluidos se mueven y cambian con el tiempo |
| Soporte para sistemas inteligentes y automatizados |
La próxima vez que use un electrodoméstico o viaje en un automóvil, recuerde que el sensor de flujo funciona silenciosamente para que todo funcione sin problemas.
Preguntas frecuentes
¿Cuál es el propósito principal de un sensor de flujo?
Se utiliza un sensor de flujo para medir la cantidad de líquido o gas que se mueve a través de una tubería. Esto le ayuda a controlar el agua, el aire u otros fluidos en muchos dispositivos y sistemas.
¿Cómo saber si un sensor de flujo está funcionando correctamente?
Puede comprobar la pantalla o los datos del sensor. Si los números coinciden con lo que espera, el sensor funciona bien. Algunos sensores tienen luces de advertencia o alarmas de errores.
¿Se puede utilizar el mismo sensor de flujo para líquidos y gases?
La mayoría de los sensores de flujo funcionan mejor con líquidos o gases, no con ambos. Debe elegir un sensor diseñado para el fluido específico que desea medir.
¿Por qué algunos sensores de flujo necesitan una limpieza regular?
La suciedad o acumulación puede bloquear el sensor y causar lecturas incorrectas. Debe limpiar el sensor como lo sugiere el fabricante para mantenerlo preciso.
Punta:Siga siempre las instrucciones de cuidado de su sensor de flujo. Esto le ayuda a obtener los mejores resultados y una vida más larga del sensor.
