Montaje de PCB de montaje en superficieClave para hacer la electrónica moderna. Permite que las piezas se peguen directamente a las placas de circuito impreso (PCB). Esto hace que los diseños sean más pequeños y más eficientes. El uso de ambos lados del tablero ahorra espacio. SMT ha cambiado las industrias reduciendo dispositivos como teléfonos y tabletas. En 2023, la electrónica de consumo compuesta35.88% del mercado SMT. Esto tuvo un valor de USD 2,081.46 millones. SMT también ayuda a mejorar automóviles, aviones y herramientas médicas.

Puntos clave

• La tecnología de montaje en superficie (SMT) hace que la electrónica sea más pequeña y liviana. Se coloca directamente en la superficie de la PCB, por lo que no se necesitan agujeros.

• Por SMTAsambleaEs más rápido y más barato que los métodos antiguos. Ayuda a las empresas a hacer buenos PCB más rápido.

• Las herramientas importantes en SMT son la pasta de soldadura, las máquinas de pick-and-place y los hornos de reflujo. Estas herramientas hacen que el ensamblaje sea preciso y confiable.

• La comprobación de la calidad es muy importante en SMT. Los controles regulares y las herramientas como la inspección óptica automatizada (AOI) encuentran problemas temprano para mantener los productos confiables.

• Elegir el socio SMT adecuado es muy importante. Elija uno con experiencia, buenas herramientas y fuertes controles de calidad para obtener los mejores resultados.

Comprensión de la tecnología de montaje en superficie (SMT)

¿Qué es la tecnología Surface Mount?

Tecnología de montaje en superficie (SMT)Es una forma de construir circuitos electrónicos. Se coloca las piezas directamente en una placa de circuito impreso (PCB). A diferencia de los métodos más antiguos, SMT salta los agujeros de perforación en el tablero. Esto hace que los diseños sean más pequeños, más ligeros y más eficientes, lo que es perfecto para los gadgets modernos.

SMT ha mejorado mucho con el tiempo. Ahora utiliza herramientas avanzadas comoBall Grid Arrays (BGAs)Y tecnología de tono fino. Estos ayudan a encajar muchas partes en PCB pequeños, haciendo que los dispositivos sean aún más pequeños. SMT también utiliza pasos como la soldadura por reflujo, la aplicación de adhesivos y el flujo de limpieza para garantizar que todo funcione bien. Con una automatización rápida, SMT es clave en industrias como la electrónica, los automóviles y los aviones.

¿Sabías?SMT se hizo popular porque la gente quería dispositivos más pequeños y ligeros. El mercado global de SMT podría crecer desdeUSD 5,7 mil millones en 2023 a USD 11,93 mil millones en 2033, Gracias a una mejor automatización y PCB de interconexión de alta densidad (HDI).

Componentes clave en el ensamblaje SMT

Se necesitan varias piezas y materiales importantes para SMTMontaje de PCB:

• Componentes SMDEstas son partes pequeñas comoResistencias,CondensadoresY los chips. Van directamente sobre la superficie de la PCB y ahorran espacio.

• Pasta de soldadura: Esta pasta pegajosa conecta los componentes SMD a la PCB. Está hecho de soldadura en polvo y fundente.

• Máquinas de Pick-and-Place: Estas máquinas ponen de forma rápida y precisa componentes SMD en la PCB.

• Horno ReflowDespués de colocar las piezas, la PCB pasa por un horno caliente. El calor derrite la pasta de soldadura, bloqueando las piezas en su lugar.

• AdhesivosA veces, el pegamento se utiliza para sujetar las piezas antes de soldar.

Estas herramientas y materiales hacen que el ensamblaje de SMT sea rápido y confiable. El uso de piezas y máquinas pequeñas ahorra tiempo y reduce los costos de mano de obra.

Cómo SMT difiere de los métodos tradicionales de ensamblaje de PCB

SMT es muy diferente de la tecnología through-hole (THT), la forma más antigua de construir PCB. En THT, las piezas tienen cables que atraviesan agujeros en la PCB y están soldados en la parte posterior. SMT omite esto y coloca las piezas directamente en la superficie de la PCB. Esta diferencia le da a SMT varias ventajas:

• Mayor densidad de componentesSMT se adapta a más piezas en un espacio pequeño, ideal para diseños pequeños.

• Una asamblea más rápida: Las máquinas en SMT trabajan más rápido que el trabajo manual en THT.

• Flexibilidad de diseño mejoradaSMT admite muchos tipos y tamaños de piezas, lo que permite diseños creativos.

Aunque SMT tiene muchos beneficios, THT sigue siendo útil para necesidades fuertes o de alta potencia. Por ejemplo, las fuentes de alimentación y los conectores a menudo usan THT para mayor durabilidad.

Conocer estas diferencias le ayuda a elegir el método adecuado para su proyecto.

Proceso de ensamblaje de PCB SMT paso a paso

Aplicación de pasta de soldadura

El primer paso es agregar pasta de soldadura a la PCB. Esta pasta ayuda a que las piezas se peguen y hace conexiones eléctricas. Debe colocarse solo en puntos específicos usando una plantilla. Esto asegura que la pasta vaya a donde se necesita.

Para obtener buenos resultados, debe verificar algunos factores clave. Estos incluyen qué tan gruesa es la pasta, qué tan duro presiona la escobilla de goma y si la plantilla se alinea correctamente.La siguiente tabla muestra los mejores valores para estos factores:

Mantener estos factores bajo control asegura que la pasta se aplique correctamente. Los errores pueden causar problemas como partes que se tocan o conexiones débiles.

Punta:Use un microscopio para revisar la pasta en busca de errores antes de seguir adelante.

Colocación del componente

Después de agregar la pasta, las piezas se colocan en la PCB. Las máquinas llamadas máquinas de pick-and-place hacen este trabajo. Son rápidos y muy precisos, asegurándose de que las piezas vayan en los lugares correctos.

Estas máquinas son juzgadas por lo bien que se desempeñan. Cosas importantes para comprobar incluyen:

• CPH (componentes por hora):Cuántas piezas coloca la máquina en una hora.

• Exactitud de la colocación:Asegura que las piezas estén alineadas con las almohadillas de soldadura.

• Eficiencia del sistema de alimentación:Comprueba con qué suavidad se introducen las piezas en la máquina.

Por ejemplo, algunas máquinas pueden colocar hasta 100.000 piezas por hora. Esto es muy bueno para grandes proyectos. Pero para tableros pequeños y detallados, la precisión es más importante que la velocidad.

Nota:Ajuste regularmente su máquina para que funcione bien y coloque las piezas correctamente.

Proceso de soldadura por reflujo

A continuación, el PCB entra en un horno de reflujo. Esto calienta la pasta de soldadura para que se funda y conecte las piezas a la placa.

El horno sigue un plan de temperatura establecido para funcionar correctamente.La siguiente tabla explica los pasos:

En la zona de reflujo, la soldadura se funde y fluye para hacer conexiones fuertes. El enfriamiento es tan importante para evitar romper las piezas o el tablero.

¿Sabías?Algunos hornos usan gas nitrógeno para detener la oxidación, lo que hace que las juntas de soldadura sean más fuertes.

Al seguir cuidadosamente estos pasos, puede construir PCB de alta calidad con menos errores y una mejor confiabilidad.

Inspección y control de calidad

Comprobación y control de la calidad son muy importantes enPor SMTAsamblea. Estos pasos aseguran laPCBsTrabajar bien y durar mucho tiempo. Encontrar problemas temprano ahorra dinero y asegura que el producto funcione según lo planeado.

Métricas y etapas de inspección clave

Los controles de calidad se realizan en diferentes puntos delPCB SMTProceso. Cada paso busca problemas específicos para solucionarlos temprano. La siguiente tabla muestra elPrincipales etapas de inspecciónY por qué importan:

Herramientas y Técnicas para el Control de Calidad

Para mantener alta la calidad, utilice herramientas y métodos avanzados durante las inspecciones. Aquí hay algunas herramientas útiles:

• SPI (Inspección de pasta de soldadura):Comprueba la cantidad de pegado y la colocación después de la impresión. Incluso pegar es clave para buenas conexiones.

• AOI (inspección óptica automatizada):Las cámaras escanean la placa en busca de piezas extraviadas o problemas de soldadura.

• Inspección de la radiografía:Mira juntas de soldadura ocultas en partes como BGAs.

• ICT (pruebas en circuito):Comprueba cómo funciona cada parte del tablero.

• FCT (Functional Testing):Comprueba si todo el tablero funciona en condiciones reales.

Punta:Calibre sus herramientas a menudo para obtener resultados precisos y realizar un seguimiento de la calidad.

Puntos de referencia de control de calidad

Puede medir qué tan bien funcionan sus controles de calidad mediante el seguimiento de estos puntos de referencia:

1. Rendimiento de primer paso (FPY):Muestra cuántos tableros pasan todos los cheques la primera vez.

2. Defectos por millón de oportunidades (DPMO)Cuenta los defectos en comparación con el total de puntos de inspección.

3. Coste de la calidad (CoQ):Mide cuánto cuesta el control de calidad.

4. Tiempo medio entre fallos (MTBF):Rastrea cuánto duran las tablas sin romperse.

El uso de estos puntos de referencia ayuda a mejorar suPCB SMTProceso y entregar mejores productos.

Comparación de SMT y la tecnología Through-Hole (THT)

Diferencias entre SMT y THT

Por SMTYTHTHay dos formas de unir piezas a una PCB. SMT coloca piezas directamente en la superficie del tablero. THT necesita agujeros perforados para la parte conduce. Estos métodos difieren en velocidad, costo y opciones de diseño.

• Velocidad de la asambleaSMT utiliza máquinas, por lo que es mucho más rápido.THT es más lento porque necesita trabajo manual o semiautomático.

• Tamaño de la piezaLas piezas SMT son diminutas, aproximadamente un 75% más pequeñas que las piezas THT. Esto permite que más piezas encajen en un tablero. Las piezas THT son más grandes y ocupan más espacio.

• CosteSMT es más barato porque las máquinas hacen la mayor parte del trabajo. THT cuesta más debido a las mayores necesidades de mano de obra.

• FuerzaTHT es más fuerte, por lo que es mejor para condiciones difíciles. SMT funciona bien para la mayoría de los usos, pero no es tan fuerte en situaciones extremas.

Ventajas de SMT sobre THT

SMT tiene muchos beneficios, por lo que es la mejor opción para la electrónica moderna. Sus piezas pequeñas y su ensamblaje rápido han cambiado la forma en que se fabrican los PCB.

1. Más piezas FitSMT le permite agregar más partes a una placa. Esto ayuda a crear diseños más pequeños y avanzados.

2. Una asamblea más rápida: Las máquinas para SMT pueden colocar piezas 10 veces más rápido que THT.

3. Costos más bajosSMT ahorra el dinero usando menos trabajo y más automatización.

4. Diseños flexibles: SMT admite muchos tamaños y formas de piezas, dando más opciones de diseño.

5. Dispositivos ligeros: Las piezas SMT son pequeñas y ligeras, perfectas para gadgets como teléfonos y tabletas.

PuntaUtilice SMT si necesita diseños pequeños y ligeros y producción rápida.

Cuándo elegir THT sobre SMT

A pesar de que SMT es común, THT sigue siendo útil en algunos casos. THT es mejor cuando la fuerza y la durabilidad son muy importantes.

• Condiciones difícilesTHT es ideal para máquinas o aviones donde las piezas se enfrentan al estrés.

• Partes potentesTHT funciona bien para piezas grandes como transformadores y conectores.

• Diseños de pruebaTHT es más fácil de cambiar durante las pruebas, por lo que es bueno para los experimentos.

• Reparaciones fácilesLas piezas THT son más fáciles de reparar o reemplazar, útiles para proyectos que necesitan mantenimiento.

Conocer los pros y los contras de cada método te ayuda a elegir el mejor para tu proyecto.

Ventajas y desventajas de la Asamblea SMT

Beneficios de montaje en superficie PCB Asamblea

Montaje en superficie tiene muchos beneficios para la electrónica moderna. Utiliza máquinas para trabajar más rápido, haciendo más productos en menos tiempo. SMT también hace conexiones fuertes, reduciendo la posibilidad de que las piezas fallen. Además, ahorra dinero al usar menos materiales y menos mano de obra.

He aquí por qué SMT es útil:

• Los tableros más pequeños pueden contener más piezas para diseños complejos.

• Las máquinas funcionan sin parar, mejorando la velocidad y la eficiencia.

• No hay necesidad de perforar agujeros, lo que reduce los costos iniciales.

SMT también permite diseños más pequeños y ligeros, perfectos para gadgets como teléfonos y tabletas. Funciona con muchos tipos de piezas, dando a los diseñadores más opciones.

Punta:Elija SMT si desea una producción más rápida y conexiones sólidas para sus proyectos.

Limitaciones y desafíos del ensamblaje SMT

Incluso con sus beneficios, SMT tiene algunas desventajas. Las piezas pequeñas son más difíciles de manejar y colocar correctamente. Las piezas pueden moverse durante la colocación, causando problemas de alineación y soldadura. La investigación ha ayudado a encontrar formas de solucionar estos problemas.

Elegir el pegamento correcto es otro desafío. Un buen pegamento mantiene las piezas en su lugar durante la soldadura. Los estudios muestran cómoPropiedades del pegamentoAfectar la fuerza de la conexión. Además, obtener los ajustes de calor correctos durante la soldadura es complicado. Las herramientas avanzadas como los controladores inteligentes pueden ayudar a resolver esto.

Otros problemas incluyen:

• Las uniones de soldadura sin plomo pueden no durar bajo cambios de temperatura.

• Las juntas de soldadura ocultas, como en los BGA, son difíciles de inspeccionar.

• El equipo SMT especial puede costar más que las herramientas tradicionales.

SMT funciona bien para la mayoría de los usos, pero tiene dificultades en condiciones difíciles o configuraciones de alta potencia. Para necesidades más fuertes, la tecnología de orificio pasante podría ser mejor.

Nota:Revise regularmente sus herramientas y elija buenos materiales para evitar problemas y mejorar la confiabilidad de SMT.

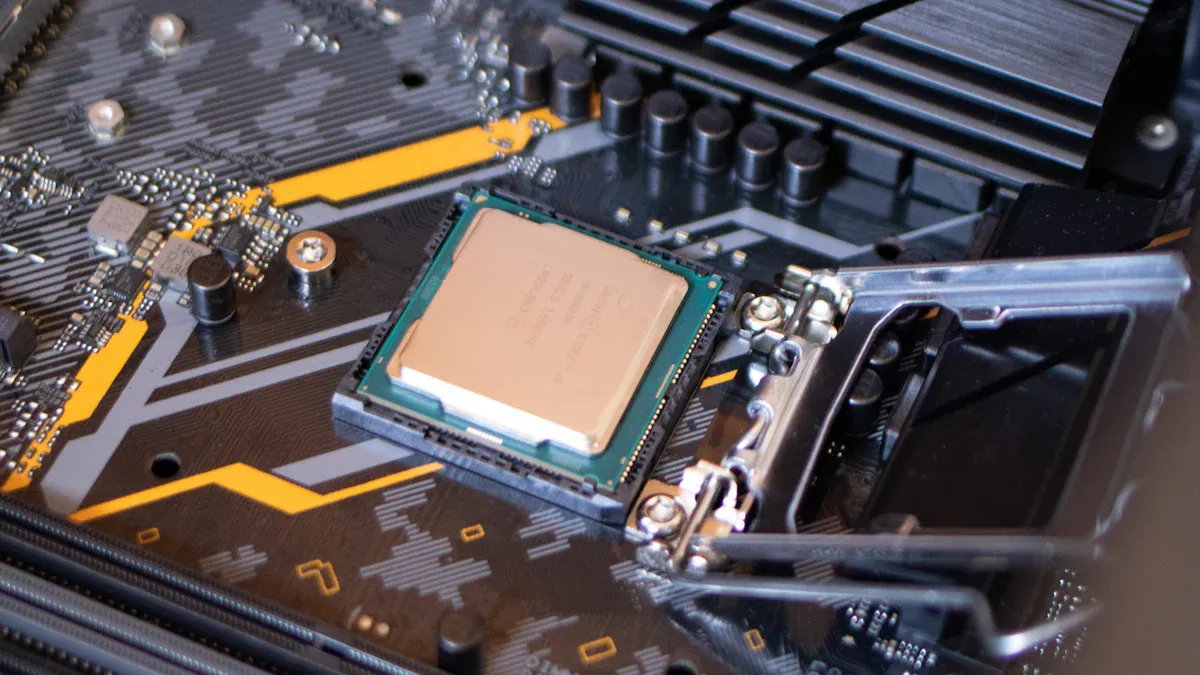

Aplicaciones de SMT en las industrias modernas

Electrónica de Consumo y Gadgets

Utilizamos la tecnología SMT todos los días en dispositivos como teléfonos, tabletas y relojes inteligentes. SMT ayuda a hacer que estos dispositivos sean más pequeños, más ligeros y más potentes al unir piezas directamente a los PCB. Este método permite que más características encajen en espacios pequeños, manteniéndose al día con la tendencia de hacer que la electrónica sea compacta.

Se espera que el mercado de SMT crezca3.3% cada año desde 2025 hasta 2033. Este crecimiento muestra cuánto la gente quiere gadgets avanzados y placas de circuitos de alta tecnología. Ya sea que se trate de un reloj inteligente que sigue los pasos o de una tableta para el trabajo, SMT hace que estos dispositivos sean posibles.

Electrónica Automotriz

Los automóviles modernos dependen de SMT para sus sistemas avanzados. PorColocación de piezas directamente en PCBsSMT hace que los circuitos sean más pequeños y eficientes. Esto ayuda a crear funciones como GPS, sistemas de entretenimiento y herramientas de seguridad como la detección de choques.

• SMT aumenta el rendimiento del automóvil con una electrónica más inteligente.

• Reduce los costos al acelerar la producción.

• Los diseños más pequeños hacen que los automóviles sean más livianos y ahorren combustible.

Desde automóviles eléctricos hasta sistemas de conducción autónoma, SMT garantiza que la electrónica del automóvil sea innovadora y confiable.

Dispositivos y equipos médicos

En el cuidado de la salud, SMT ayuda a construir dispositivos médicos precisos y confiables. Permite diseños pequeños como marcapasos, audífonos y herramientas de prueba. SMT también admite características especiales, como stents con recubrimientos que se disuelven en el cuerpo para mejorar la salud.

Con su precisión y flexibilidad, SMT ayuda a que los dispositivos médicos cumplan con estándares estrictos, por lo que es esencial en la industria de la salud actual.

Sistemas aeroespaciales y de defensa

Por SMTEs muy importante para los sistemas aeroespaciales y de defensa. Estos sistemas deben funcionar bien, ser confiables y manejar condiciones difíciles.Por SMTAyuda al hacer diseños más pequeños, mejorar el rendimiento y reducir los costos.

Por qué SMT importa en el sector aeroespacial y de defensa

Por SMTPermite a los ingenieros añadir más piezas en espacios pequeños. Esto hace que dispositivos como radares y herramientas de navegación funcionen mejor. Leads más cortos enPor SMTMejorar la velocidad de la señal y reducir la interferencia. Estas características son clave para sistemas rápidos y precisos.

Punta:Diseños más pequeños conPor SMTAhorrar espacio y durar más tiempo en condiciones difíciles.

Cómo se realiza SMT en el sector aeroespacial

La siguiente tabla muestra por quéPor SMTEs excelente para aeroespacial y defensa:

Usos de la vida real

Por SMTSe utiliza en satélites, drones militares y sistemas de aviones. Estos necesitan manejar el calor, las sacudidas y la radiación.Por SMTAsegúrate de que funcionen bien durante mucho tiempo.

¿Sabías? Por SMTLas piezas pueden manejar temperaturas de-55 °C a 125 °C, perfectas para las misiones espaciales.

ConPor SMTAeroespacial y de defensa obtienen mejores diseños, sistemas más fuertes y menores costos. Esta tecnología mantiene estas industrias confiables y avanzadas.

Consideraciones clave para el ensamblaje exitoso de PCB SMT

Diseños fáciles de fabricar (DFM)

Diseñar para una fabricación fácil (DFM) ayuda a suMontaje de PCB SMTVe sin problemas. Al planificar los límites de producción con antelación, puede evitar errores y retrasos. Por ejemplo, la colocación inteligente de piezas en la PCB reduce los errores y acelera el montaje.

Sigue reglas comoIPC-A-610, Que agrupa las construcciones electrónicas en tres niveles en función de la confiabilidad que deben ser. El uso de sistemas de seguimiento ayuda a monitorear materiales y pasos, reduciendo los errores. Herramientas como la Inspección Óptica Automatizada (AOI) y las máquinas de rayos X también captan problemas temprano, mejorando la calidad.

Punta:Trabaje con su fabricante durante el diseño para que coincida con sus habilidades.

Escoger los mejores materiales y piezas

La elección de los materiales y piezas adecuadas es clave para el bienAsambleas de SMT. Piense en el costo, los efectos ambientales y lo que el producto necesita hacer. La siguiente tabla muestraCosas importantes a considerar:

El uso de piezas fiables es igual de importante. Las piezas de buena calidad reducen los riesgos de falla y hacen que los productos funcionen mejor.

Mantener la calidad alta en la Asamblea SMT

Los controles de calidad son cruciales para la fiabilidadMontaje de PCB SMT. Inspeccione en cada paso. Por ejemplo, la Inspección de pasta de soldadura (SPI) comprueba la colocación de pasta y el AOI encuentra piezas extraviadas. La siguiente tabla enumeraComprobaciones de calidad clave:

Realice un seguimiento de las métricas como First Pass Yield (FPY) y Mean Time Between Failures (MTBF) para medir el éxito. Seguir los métodos certificados por ISO 9001 garantiza una calidad constante en toda la producción.

Nota:Revise sus herramientas con frecuencia y almacene la pasta de soldadura adecuadamente para evitar problemas como la oxidación.

Elegir un socio confiable de ensamblaje SMT

La elección del socio de montaje SMT adecuado es muy importante. Un buen socio garantiza un trabajo de calidad, menos errores y satisface sus necesidades. Para encontrar el mejor, verifique algunas cosas clave.

En primer lugar, fíjate en su tecnología. Las herramientas modernas les ayudan a manejar diseños y piezas difíciles. A continuación, compruebe su experiencia. Una empresa calificada con proyectos similares puede resolver mejor los problemas y dar grandes resultados.

Las certificaciones también son importantes. Busque socios con certificaciones como ISO 9001. Demuestran que se preocupan por la calidad. Revise sus controles de calidad. Los controles fuertes significan menos errores y tableros confiables.

La flexibilidad es otro aspecto a tener en cuenta. Un buen socio puede manejar pedidos grandes o pequeños y adaptarse a los cambios. Esto mantiene su proyecto funcionando sin problemas, incluso si los planes cambian.

La siguiente tabla muestra qué buscar:

Por último, la buena comunicación es la clave. Un socio que escucha y da actualizaciones genera confianza. Al verificar estas cosas, puede elegir un socio que ayude a que su proyecto tenga éxito.

El ensamblaje de PCB de montaje en superficie ha cambiado la forma en que se fabrica la electrónica. Permite una producción más rápida, se adapta a más piezas en placas y ahorra dinero. Este método se utiliza en muchas industrias, como la electrónica, automóviles y aviones, mostrando lo útil que es. Los expertos predicen que la producción mundial de electrónica crecerá8% anual desde 2024 hasta 2028. El ensamblaje de montaje en superficie seguirá siendo importante, ya que representa el 70% de la producción de PCB. La necesidad de dispositivos más pequeños y de alta tecnología lo hace aún más valioso. El uso del ensamblaje de PCB de montaje en superficie ayuda a crear diseños confiables, eficientes y escalables para sus proyectos.

Preguntas frecuentes

¿Qué hace que SMT sea mejor que THT?

SMT le permite agregar más piezas a placas más pequeñas. Esto ayuda a crear diseños compactos y eficientes, ideal para gadgets como teléfonos y tabletas. También utiliza máquinas para trabajar más rápido, ahorrando tiempo y reduciendo costos.

2. ¿Puede SMT manejar dispositivos que necesitan alta potencia?

SMT es bueno para la mayoría de la electrónica, pero no para las necesidades de alta potencia. Para cosas como transformadores o conectores, THT es mejor porque es más fuerte y dura más.

¿Cómo puede mantener la calidad alta en el ensamblaje de SMT?

Utilice herramientas como AOI (inspección óptica automatizada) y SPI (inspección de pasta de soldadura). Estas herramientas encuentran errores temprano, asegurándose de que las conexiones sean fuertes. El seguimiento de cosas como FPY (First Pass Yield) también ayuda a mejorar la calidad.

Punta:Revise y ajuste sus herramientas a menudo para mantener las inspecciones precisas.

¿SMT es bueno para los sistemas aeroespaciales?

Sí, SMT funciona bien en la industria aeroespacial. Permite diseños pequeños y densos, acelera las señales y maneja condiciones difíciles como el calor y la agitación. Esto lo hace ideal para satélites, drones y sistemas de navegación.

¿Qué materiales debe elegir para el ensamblaje SMT?

Elija materiales que se ajusten a las necesidades de su producto. Piense en el costo, el impacto ambiental y cómo se utilizará el producto. Por ejemplo, use soldadura sin plomo para diseños ecológicos o PCB resistentes al calor para entornos difíciles.

Nota:Siempre pruebe los materiales para asegurarse de que cumplan con las necesidades de su proyecto.
