El último gráfico de código de color del condensador
Esta tabla de código de color del condensador es su herramienta principal para decodificar códigos de condensadores. Dominar los códigos del condensador es esencial. I
EstoCondensadorEl gráfico de código de color es su herramienta principal para decodificar códigos de condensadores. Dominar los códigos del condensador es esencial. Los datos de la industria muestran que más del 60% de las fallas del circuito provienen de una identificación incorrecta del condensador. Esta guía de código de color del condensador le ayuda a leer todos los códigos de marcado del condensador. Puede encontrar el valor de capacitancia de un capacitor y otras clasificaciones. Utilice esta guía para decodificar códigos de condensadores y comprender los códigos de color de los condensadores.
| Color | Figura significativa | Multiplicador (pF) | Tolerancia | Tensión nominal |
|---|---|---|---|---|
| Negro | 0 | 1 | ± 20% | -- |
| Marrón | 1 | 10 | ± 1% | 100V |
| Rojo | 2 | 100 | ± 2% | 250V |
| Naranja | 3 | 1.000 | -- | -- |
| Amarillo | 4 | 10.000 | -- | 400V |
| Verde | 5 | 100.000 | ± 0.5% | -- |
| Azul | 6 | 1.000.000 | ± 0,25% | 630V |
| Violeta | 7 | -- | ± 0,1% | -- |
| Gris | 8 | -- | -- | -- |
| Blanco | 9 | -- | -- | -- |
| Oro | -- | 0,1 | ± 5% | -- |
| Plata | -- | 0,01 | ± 10% | -- |
Puntos clave
- Los códigos de color del condensador le ayudan a encontrar el valor de un condensador. Cada color representa un número, un multiplicador o una calificación.
- Lees las bandas de color de izquierda a derecha. Las dos primeras bandas te dan los números principales. La tercera banda indica cuántos ceros añadir.
- Las últimas bandas muestran tolerancia y voltaje. La tolerancia indica cuánto puede cambiar el valor. El voltaje es el nivel de potencia seguro más alto.
- MuchosCondensadoresUtilice un código numérico de 3 dígitos. Los dos primeros números son el valor. El tercer número le indica cuántos ceros agregar.
- Siempre verifique la polaridad de un capacitor. Conectarlo mal puede romper el condensador yTu circuito.
Lectura del código de color del condensador
Puedes dominar cómoLeer marcas del condensadorCon un sencillo proceso paso a paso. Esta sección lo guía a través de la decodificación de códigos de condensadores en componentes con bandas. Primero, debe orientar correctamente el capacitor. Busque el conjunto de bandas agrupadas más cerca de un extremo. Leerá desde ese extremo, moviéndose a través del cuerpo del condensador. Cada banda de color tiene un significado específico que le ayuda a encontrar el valor del componente.
El significado de cada color
Cada color en un capacitor representa un número, un multiplicador o una clasificación. Este sistema proporciona una forma compacta de imprimir información en un condensador pequeño. Los fabricantes adoptaron este método porque era fácil y asequible de implementar. La historia de estos códigos de color se remonta a los primeros días de la electrónica.
- La Asociación de Fabricantes de Radio (RMA) desarrolló por primera vez un código de color paraResistenciasEn la década de 1920.
- Las radios que utilizan estas partes codificadas por colores aparecieron en 1930.
- Comisión Electrotécnica Internacional (IEC)Estandarizó el sistema en 1952.
- Este estándar se extendió más tarde a los condensadores en 1968, creando el sistema de código de color de condensadores que usamos hoy en día.
Comprender este sistema es la clave para una identificación precisa de los componentes.
Identificación de las bandas de valor
Las primeras dos (o a veces tres) bandas en un capacitor le dan los dígitos significativos de su valor de capacitancia. Lees estas bandas de izquierda a derecha. La primera banda es el primer dígito y la segunda banda es el segundo dígito. Puedes usar unGráfico de búsqueda de valor de condensadorPara encontrar el número para cada color.
Aquí está el mapeo estándar para las dos primeras bandas:

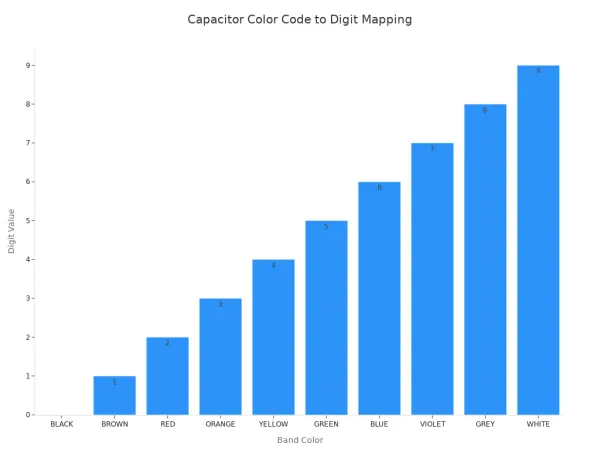

| Color | 1er dígito (A) | Segundo dígito (B) |
|---|---|---|
| Negro | 0 | 0 |
| Marrón | 1 | 1 |
| Rojo | 2 | 2 |
| Naranja | 3 | 3 |
| Amarillo | 4 | 4 |
| Verde | 5 | 5 |
| Azul | 6 | 6 |
| Violeta | 7 | 7 |
| Gris | 8 | 8 |
| Blanco | 9 | 9 |
Por ejemplo, si la primera banda es marrón y la segunda es negra, sus dígitos significativos son "1" y "0", lo que hace que el número 10.
La banda multiplicadora
La tercera banda es el multiplicador. Esta banda le indica cuántos ceros agregar a sus dígitos significativos. El valor de la capacitancia final siempre se mide en picofadios (pF). También puede usar una tabla de búsqueda de valor de condensador para esta banda.

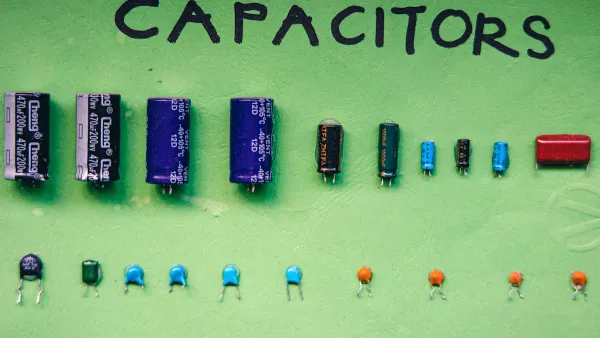

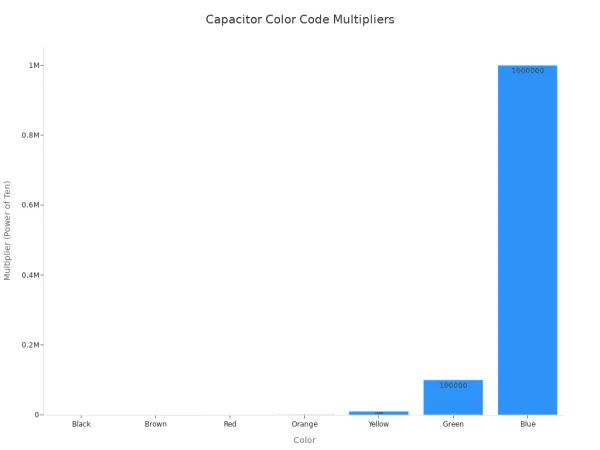

| Color | Multiplicador (potencia de diez) |
|---|---|
| Negro | × 1 |
| Marrón | × 10 |
| Rojo | × 100 |
| Naranja | × 1000 |
| Amarillo | × 10000 |
| Verde | × 100000 |
| Azul | × 1000000 |
| Violeta | (No aparece ningún multiplicador) |
Nota: Las bandas de oro y plata también pueden aparecer como multiplicadores. Un multiplicador de oro significa que se multiplica por 0,1. Un multiplicador Silver significa que multiplicar por 0,01.
Bandas de tolerancia y tensión
Las bandas finales de un capacitor indican su tolerancia yCalificación de voltaje. La tolerancia le indica cuánto puede variar la capacitancia real de su valor indicado. El voltaje nominal es el voltaje máximo que el condensador puede manejar con seguridad.
- La cuarta bandaPor lo general representa la tolerancia.
- La quinta banda(Si está presente) representa el voltaje de trabajo.
Puedes usar unGráfico de tolerancia del condensadorPara descifrar los símbolos de condensador para tolerancia.
| Color | Tolerancia (/-) |
|---|---|
| Marrón | 1% |
| Rojo | 2% |
| Verde | 0.5% |
| Azul | 0.25% |
| Violeta | 0,1% |
| Oro | 5% |
| Plata | 10% |
| Negro | 20% |
La clasificación de voltaje es crítica para la seguridad del circuito. Una banda de color dedicada especifica este valor en muchos códigos de marcado de condensadores.
| Tensión nominal | Color |
|---|---|
| 100 V | Marrón |
| 250 V | Rojo |
| 400 V | Amarillo |
| 630 V | Azul |
Ejemplo trabajado: decodificación de un condensador
Intentemos decodificar un capacitor con las bandas:Marrón-Negro-Naranja-Oro.
- Orientar el condensadorLas bandas se leen de izquierda a derecha.
- Bandas de valor:
- Primera banda (Brown) =
1 - Segunda banda (negro)
0 - Esto te da el número
10.
- Primera banda (Brown) =
- Banda multiplicadora:
- Tercera banda (naranja) =
× 1.000 - Calcular la capacitancia:
10 × 1.000 = 10.000 pF. - Puede convertir este valor a otras unidades: 10.000 pF es igual a10 nFO0,01 µF.
- Tercera banda (naranja) =
- Banda de tolerancia:
- Cuarta banda (oro)
± 5% - Esto significa que la capacitancia real del condensador está entre 9.500 pF y 10.500 pF.
- Cuarta banda (oro)
La identificación completa para este condensador es10 nF con una tolerancia de ± 5%. Este proceso le muestra cómo leer las marcas del condensador de manera efectiva.
Decodificación de los códigos de condensador numérico
No todos los capacitores utilizan bandas de color. Encontrará que muchos componentes, especialmenteCondensadores de cerámica del disco y de la película, utilizan un sistema numéricoCódigos de marcado de sus condensadores. Este método proporciona una forma clara y compacta de mostrar las especificaciones del componente. Tu primer paso enDecodificación de códigos de condensadorEs entender estoSistema de 3 dígitos.
El código de valor de 3 dígitos
Puede encontrar la capacitancia de un capacitor usando sus 3 dígitosCódigo. Este sistema es fácil de aprender.
- Los dos primeros dígitos le dan las cifras significativas del valor.
- El tercer dígito es un multiplicador que le indica cuántos ceros agregar.
El valor final siempre está en picofadados (pF). Veamos un capacitor común marcado104.
- Primeros dos dígitos:
10 - Tercer dígito (multiplicador):
4(Esto significa agregar cuatro ceros) - Combínalos:
10Con cuatro ceros es100.000.
Así que, a104El condensador tiene una capacitancia de 100.000 pF. Puede convertir este valor para facilitar la lectura: 100.000 pF =100 nFO0,1 µF. Esta simpleBúsqueda de valor de condensadorEl método es clave para la identificación correcta del componente.
El código de la carta de tolerancia
Después del valor de 3 dígitos, a menudo verá una letra. Esta letra representa la tolerancia del condensador, que es cuánto puede variar su capacitancia real del valor indicado. Puede usar un gráfico de búsqueda rápida para encontrar el significado.

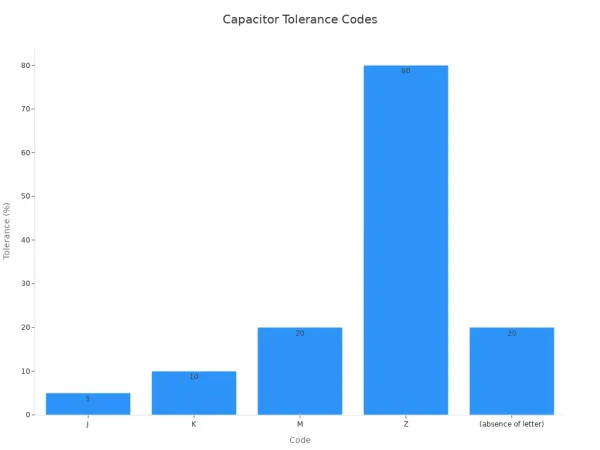

| Código | Tolerancia |
|---|---|
| J | ± 5% |
| K | ± 10% |
| M | ± 20% |
| Z | -20% a + 80% |
Nota:Si un capacitor no tiene una letra de tolerancia, puede asumir una tolerancia predeterminada de ± 20%. A
104K (en inglés)Condensador, por ejemplo, tiene un valor de 100 nF con una tolerancia de ± 10%.
Encontrar el voltaje de ruptura
La última pieza del puzzle es laVoltaje de avería. Este es elVoltaje máximo que el condensador puede manejar con seguridad. La mayoría de los condensadores tienen esta clasificación impresa directamente en su cuerpo, como50VO250V. A veces, un condensador utiliza un código. Por ejemplo, el código2AEn un condensador indica una tensión nominal de 100V. Una búsqueda completa del valor del condensador incluye la comprobación de la capacitancia, la tolerancia y el voltaje.
Identificación de la polaridad del condensador
Usted debe correctamenteIdentificar la polaridad de un condensadorAntes de colocarlo en un circuito. Este es un paso de seguridad crítico. La conexión de un condensador polarizado hacia atrás puede hacer que falle catastróficamente.Incluso un voltaje inverso de solo 1V puede destruir la capa interna de óxido de un condensador electrolítico, lo que lleva a un cortocircuito.. Esta falla puede causar que el capacitor acumular presión interna, ruptura y fuga. Los condensadores de tantalio son especialmente sensibles; la polaridad incorrecta puede hacer que humen o incluso exploten. La identificación adecuada evita daños a sus componentes y garantiza que su circuito funcione de manera segura.
Comprender los códigos de color del condensador para la polaridad
Mientras que la mayoría de las marcas de polaridad son símbolos o rayas, algunos tipos especiales de condensadores utilizan características físicas para una fácil identificación.
Algunos condensadores tienen su polaridad marcada con un borde biselado o un código de color específico. Siempre debe consultar la hoja de datos del fabricante si no está seguro.
Este método proporciona otra capa de confirmación visual para el componente.
Marcas en los tipos electrolíticos
Puede encontrar fácilmente la polaridad en la mayoría de los condensadores electrolíticos buscando algunos indicadores comunes. Estas marcas señalan claramente las pistas negativas y positivas.
- Raya negativaBusque una banda prominente que corre por el lado de la lata del condensador. Esta raya generalmente contiene signos menos (menos)
--Y apunta a la ventaja negativa. - Longitud del plomoEn un nuevo condensador de orificio pasante, los cables tienen diferentes longitudes.El lead más largo es el terminal positivo (), YEl cable más corto es el terminal negativo (-).
Siempre verifique dos veces estos signos para orientar correctamente el condensador en su circuito.
Marcas en tipos de tantalio
Los condensadores de tantalio a menudo usan una convención de marcado diferente que los tipos electrolíticos, lo que puede causar confusión. Para la mayoría de los condensadores de tantalio, las marcas indicanPositivoPlomo.
- Raya positivaUna franja de color en el cuerpo de un condensador de tantalio suele marcar el positivo () plomo.
- Signo másA menudo encontrará un signo más (+)
Recordar que la banda en un condensador de tantalio generalmente significa positivo es clave para evitar errores.
Ahora puede identificar con confianza cualquier condensador. Utilice la tabla de códigos de color del condensador para los tipos de bandas y el sistema de 3 dígitos para los numéricos. Recuerde siempre que la verificación de la polaridad es un paso de seguridad crítico. Antes de manipular cualquier condensador en un circuito, usted debe:
- Asegúrese de que la energía esté completamente apagada.
- Descarga de forma segura cualquier energía almacenada con las herramientas adecuadas.
Marque esta guía como referencia para cada proyecto. ¡Feliz edificio!🛠️
Preguntas frecuentes
¿Qué pasa si un capacitor no tiene marcas?
Debe medir un condensador sin marcar con un medidor de LCR. Esta herramienta le indica directamente su valor de capacitancia. Sin ningún código, no puede adivinar las especificaciones del componente. Siempre pruebe la pieza para asegurarse de que su circuito funciona correctamente.
¿Puedo usar un capacitor con una tensión nominal más alta?
Sí, puede reemplazar un condensador con uno que tenga una clasificación de voltaje más alta. El nuevo componente debe tener la misma capacitancia. Nunca use un capacitor con una tensión nominal más baja. Podría fallar y dañar su circuito.
¿Por qué algunos condensadores tienen tres bandas de valor?
Algunos condensadores de precisión usan tres bandas para el valor. Lees los tres primeros colores como dígitos significativos. La cuarta banda se convierte entonces en el multiplicador. Este sistema permite valores de capacitancia más precisos en el componente.
¿Qué significa la letra “R” en un código numérico?
La cartaRActúa como un punto decimal para valores menores que 10 pF. Por ejemplo, un capacitor marcado4R7Tiene un valor de 4,7 pF. Esta notación le ayuda a leer fácilmente valores de capacitancia muy pequeños.
