۳ ورودی جدول حقیقت NAND و منطق آن در 2025
يه دروازه ي 3 تصوير يک دروازه منطقي ديجيتالي است که به شما اجازه ميده سه سيگنال دودويي با استفاده از عمليات ناد ترکيب کنيد. ميبيني
هادروازه 3 در ورودييه دروازه ي منطقي ديجيتالي هست که به شما اجازه ميده سه سيگنال دودويي رو با استفاده از عمليات ناد ترکيب کنيد ميبينيخروجی فقط هنگامی که هر سه ورودی بالا باشد، پایین می شود.. جدول سه ورودی های حقیقت این الگوی منحصر به فرد را نشان می دهد: خروجی بالا می ماند مگر اینکه هر ورودی یکی باشد. مهندسین برای عملیات های پیچیده بولی استفاده میکنن دروازه ي نَند به خاطر اينهجهتبهت اجازه ميده که هر کاري با يه دروازه ي ناد بسازي این طراحی مدار شما رو انعطاف پذیر تر و هزینه کاربرد میکنه شما همیشه می توانید به جدول حقیقت و منطق بولی اعتماد کنید تا پیش بینی کنید که میز حقیقت سه ورودی ورودی چگونه رفتار می کند.
حذف کلید
- خروجی دروازه ی 3 و ورودی NAND 1 ، مگر اینکه هر سه ورودی 1 باشد .
- جدول حقیقت برای دروازه ی 3- ورودی NAND هشت ترکیب ورودی دارد، با خروجی ۰ فقط هنگامی که تمام ورودی ها بالا باشند.
- شما می توانید به عنوان (A · B · C) یا به عنوان A' B' C' با استفاده از نظریه د مورگان را بیان کنید.
- دروازه های NAND جهانی هستند. شما می توانید هر دروازه منطقی را بسازید و با استفاده از دروازه های NAND را بسازید.ساده سازی طرح مداری.
- دروازه هاي 3 وروديمدارهاي واقعيمثل هشدارها و سيستم کنترل، انعطاف پذير و هزينه ها.
۳ ورودی جدول حقیقت NAND
ترکیب های ورودی
وقتي با يه دروازه ي سه در ورودي کار ميکني بايد همه راه هاي ممکن رو بفهمي هر ورودی می تواند 0 (LOW) یا 1 (HIGH) باشد. با سه ورودي، شما هشت ترکيب ورودي متفاوتي داريد. ميتوني اين ترکيب ها رو توي دروازه منطقي ببينيجدول حقيقتزيري اين ميز بهت کمک ميکنه که ميز حقيقت رو براي هر حوزه ي 3 درجه ي نند پر کني.
| ها | B | C | خروجی |
|---|---|---|---|
| ۰ | ۰ | ۰ | ۱ |
| ۰ | ۰ | ۱ | ۱ |
| ۰ | ۱ | ۰ | ۱ |
| ۰ | ۱ | ۱ | ۱ |
| ۱ | ۰ | ۰ | ۱ |
| ۱ | ۰ | ۱ | ۱ |
| ۱ | ۱ | ۰ | ۱ |
| ۱ | ۱ | ۱ | ۰ |
ميتونيد از اين ميز براي ساختن يه ميز حقيقت براي هر مدار 3 درجه ي تصويري استفاده کنيد هر ردیف یک ترکیب ورودی متفاوت را نشان می دهد. ستون خروجی به شما می گوید برای هر مجموعه ورودی چه اتفاقی می افتد. اگر به جدول های منطقی دیجیتالی برای دروازه های دیجیتال نگاه کنید، متوجه می شوید که میز سه ورودی حقیقت نند الگوی منحصر به فرد دارد.
نکته:شما می توانید الگو را با اشاره به خاطر داشته باشید که خروجی همیشه ۱ است به جز زمانی که هر سه ورودی 1

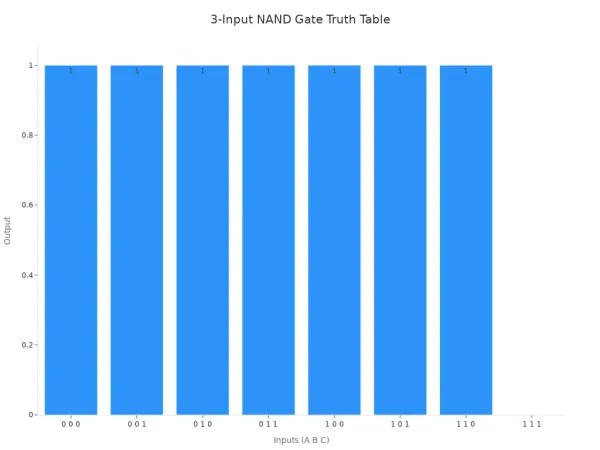

این نموداری است که خروجی جدول حقیقت را برای همه ترکیب های ورودی نشان می دهد:
الگوی خروجی
تو يه الگوي خروجي واضح توي ميز سه ورودي حقيقت ناد متوجه ميشي خروجی است که برای هر ترکیب ورودی هایی (۱) باقی می ماند. تنها زمانی که A، B و C تنظیم شده اند به 1 خروجی به LOW (۰) می روند. اين رفتار با قانون اساسيخروجی برعکس دروازه AND است. ،اگه ننند سه تايي رو با دروازه هاي ديگه مقايسه کني شما خواهيد ديد که دروازه ي AND فقط يه خروجي استفاده ميکنه اما دروازه ناد برعکس رو انجام ميده
بیایید ببینیم که الگوی خروجی چگونه با دروازه های دیگر مقایسه می شود:
| دریۀ منطیک | شرط خروجی برای بالا (۱) | شرط خروجی برای پایین) ۰ |
|---|---|---|
| آن | تمام ورودیها بالا (۱) | هر ورودی کم است) 0 |
| ناد | هر ورودی کم است) 0 | تمام ورودیها بالا (۱) |
| یاره | هر ورودی بالا (۱) | همۀ ورودی ها پایین هستند) ۰ |
| نار | همۀ ورودی ها پایین هستند) ۰ | هر ورودی بالا (۱) |
| XORName | ورودیها متفاوت | ورودی ها یکسان هستند |
شما می توانید ببینید که پنجره ی 3 استثناییه چون عملکرد AND را تغییر می دهد. این میز سه ورودی حقیقت را در منطق بولی خیلی مفید می سازد. وقتی مدارهای طراحی میکنی، اغلب از "نند" سه تایید برای ساخت عملکردهای بولی پیچیده تری استفاده می کنید. شما می توانید به این الگوی خروجی تکیه کنید تا پیش بینی کنید که مدار شما چطوری رفتار خواهد کرد.
اگر می خواهید جدول حقیقت را برای پروژه خودتان پر کنید، فقط به خاطر داشته باشید: خروجی برای هر ترکیب ورودی 1 است به جز زمانی که همه ورودی ها ۱. مدارهاي ديجيتالي
منطق دروازه NAND
عبارت بولی
میتونی منطق یکی رو توضیح بدیدروازه 3 در وروديبا استفاده از یک عبارت بولی ساده. این عبارت نشان می دهد که دروازه چگونه سه ورودی را پرداز می کند. :اينطوري ميتوني از بين ببريش
- با عملیات AND برای سه ورودی شروع کنید: A، B و C. به عبارت های بولی، این به عنوان A · B · C نوشته شده است.
- عمليات ناد نتيجه ي AND رو تغيير ميده این را با افزودن نماد اصلی) « (به عبارت نشان می دهید:(آ · B · C).
- این یعنی خروجی بالاست مگر اینکه هر سه ورودی بالا باشد.
- ميتوني از قضيه "د مورگان" استفاده کني قضیه می گوید که انکار یک عملیات و برابر با OR از نادیده ها می باشد: (A · B · C) ''B'C'
- می توانید از این فرم برای ساده سازی مدارها یا برای تبدیل عبارت های دیگر بولی به شکلی استفاده کنید که فقط از عملیات ناد استفاده می کند.
یادداشت:شما می توانید از نقشه های Karnaugh و الفبر بولی برای ساده کردن عبارت های پیچیده بیشتری استفاده کنید و با استفاده از دروازه های nand استفاده کنید.
عملیات منطی
وقتي از يه دروازه ي 3 در ورودي استفاده ميکني، يه کار خاص انجام ميديعملیات منطیک. دروازه هر سه تا ورودي رو چک ميکنه اگه ورودي پايين باشه خروجي بالا ميمونه فقط وقتی که هر سه ورودی بالا باشد خروجی به پایین می افتد. اين رفتار برعکس دروازه ي .و دروازه AND فقط زمانی که همه ورودی ها بالا باشند خروجی بالا می دهد. دروازه ي ناد اين نتيجه رو تغيير ميده
میتونی به عملیات ناد فکر کنی اول، دروازه عمليات AND روي ورودي ها انجام ميده بعدش، عملیات ناشناس برای نتیجه استفاده میکنه. واسه همينهخروجی معکوس دروازه. ميتوني از قوانين دي مورگان استفاده کني تا اين رابطه رو درک کني قوانین نشون میده که شما می توانید هر عملکرد منطقی را با استفاده از درهای ناند بسازید. اين باعث ميشه دروازه نادساختمان جهانیاندر مدارهاي ديجيتالي
اگر می خواهید یک عملیات NOT را ایجاد کنید، می توانید هر دو ورودی از یک دروازه دو در ورودی را به یک سیگنال متصل کنید. برای تابع های پیچیده تر از توابع بولی می توانید چندین دروازه را ترکیب کنید. این انعطاف پذیری به شما کمک می کند که سیستم های دیجیتالی با استفاده از یک نوع دروازه طراحی کنید.
برنامه های NAND ۳ ورودی
دروازه عمومی
شما می توانید از دروازه ناند بعنوان یک ساختمان جهانی در الکترونیک دیجیتال استفاده کنید. اين يعني ميتوني هر دروازه منطقي رو با استفاده از دروازه هاي ناند بسازي دلیل این کار ساده است: دروازه ناد میتونهتقلید کن تابع های AND ، OR ، NOR ، XOR و نه دروازه. تو اينو با وصل کردن چندين دروازه هاي ناد به روش هاي خاصي به دست مياري. برای مثال، اگر شما تمام ورودی های دروازه را با هم متصل کنید، دروازه ای ندارید. اگه چند تا دروازه ي ناد ترکيب کنيد شما می توانید دروازه ها و یا با پیروی از قوانین الفبر بولی و قضیه دمورگان را بسازید.
شما می توانید هر تابعی بولی را با استفاده از درهای ناد طراحی کنید. این کار شما را انعطاف پذیری می کند و طراحی مدار شما را آسان تر می سازد.
اينم چندتاييمزایای استفاده از دروازه های نادبه عنوان دروازه هاي جهاني:
- تو به انواع کمتر از اجزای نیاز داری که مدار شما را ساده تر می کند.
- تو پول پس انداز ميکني چون از دروازه هاي مختلف کمتر استفاده ميکني.
- شما می توانید مدارهای قابل اعتماد بسازید چون از همان دروازه استفاده کنید.
- شما به راحتی می توانید دروازه های ناد را به سیستم های دیجیتالی یکسان کنید.
وقتی شما با دروازه های 3 دروودی کار می کنید، می توانید آنها را ترکیب کنید تا عملکردهای منطقی چندگانه ایجاد کنید. همچنین می توانید از آنها استفاده کنید.دروازه های ابتدایی مثل و یا نه. اين باعث ميشه دروازه ي ناد ابزار قوي در طراحي منطق ديجيتالي بشه
استفاده های مداری
توي چندين مدارهاي ديجيتالي 3 در ورودي پيدا ميکني آیسی های معمولی شامل هست74LS10 برای تکنولوژی TTL و CD4023 برای تکنولوژی CMOS. اين تراشه ها معمولا سه دروازه ي سه در ورودي جداگانه درون يه بسته دارن می توانید از این دروازه ها برای ایجاد توابع منطقی چند ورودی بدون نیاز به اجزای اضافی استفاده کنید.
این استفاده های عملی برای دروازه های سه در ورودی هستند:
- شما می توانید مدار هشدار هشدار بسازید و سیستم کنترل دمای خودکار را بسازید.
- می توانید تحلیل کنیدحسگروضعيت درها و پنجره ها در سيستم هاي امنيتي.
- شما می توانید دروازه ی 3 در ورودی را به یک ورودی ساده تبدیل کنید.
- شما می توانید طراحی مدار خود را با استفاده از دروازه های کمتر برای منطق چند ورودی ساده سازی کنید.
| برنامه | نمونه ها/ دستگاه ها/ ICs |
|---|---|
| کاربردهای دنیای واقعی | مدارهاي هشدار، يخچال ها، کنترل دما، تحليل حسگر، هشدار دزد |
| دروازه های NAND IC ۳ ورودی | تِل: 74LS10، CMOS: CD4023. |
ميتونيآزمایش و بررسی عملیات دروازه ی سه ورودی را با استفاده از هیئت آموزش منطیک. این تخته به شما اجازه می دهد تمام ترکیب های ورودی احتمالاً اعمال کنید و خروجی را مشاهده کنید. شما می توانید تایید کنید که دروازه با بررسی خروجی آن در مقابل جدول حقیقت کار می کند.
: وقتي از دروازه هاي سه نند استفاده ميکني شما می توانید ورودی های استفاده نشده را به زمین ببندید تا استفاده از برق را کاهش دهید و ثبات را بهبود برسانید.
شما می توانید به دروازه ی ناد تکیه کنید تا به شما کمک کند تا کارآمد و قابل اعتمادسیستمهای دیجیتالی. دارایی جهانی و استفاده گسترده در مدارهای TTL و CMOS آن را برای الکترونیک مدرن ضروری می سازد.
وقتي فهميدي که يک پايه قوي در الکترونيک ديجيتالي بدست بياريجدول حقیقت پنجره سه ند. این دانش به شما کمک می کند که مدارها را طراحی کنید ، مشکلات را حل کنید و سیستم های قابل اعتماد بسازید .
- دروازه ي ناد بهت اجازه ميده هر عملکرد منطقي ايجاد کني
- می توانید از جدول حقیقت برای بررسی خروجی ها و سریع اشتباهها استفاده کنید.
- الکترونیک های مدرن به دروازه های ناد تکیه می کنندحافظه، پردازنده ها و فناوری های جدید مانند محاسباتی نوری.
منطق استارتنگ ناد شما رو برای پیشرفت های آینده در سیستم های دیجیتال آماده میکنه
FAQ
تابع اصلي يه دروازه ي سه در ورودي چيه؟
تو از يه دروازه ي سه تا سيگنال استفاده ميکني خروجی بالا می مونه مگر اینکه همه ورودی ها بالا باشن این دروازه منطقی به شما کمک می کند تا مدارهای پیچیده ای را با استفاده از قوانین ساده ای را بسازیدسه ورودی میز حقیقت ناد.
چطوري ميتوني يه ميز حقيقت براي يه ننند سه تايي درست کني؟
همه ی ترکیب های ورودی برای A، B و C را فهرست کنید. برای هر ردیف، عملیات ناد درخواست میکنی. خروجی بالاست به جز زمانی که همه ورودی ها بالا باشند. این فرایند به شما کمک می کند که سریع میز حقیقت را پر کنید .
چرا دروازه ي ناد بهش ميگن دروازه جهاني؟
ميتوني هر دروازه منطقي ديجيتالي رو با استفاده از دروازه هاي ناند بسازي این ملک جهانی به شما اجازه می دهد تمام مدار طراحی کنید. شما از جدول حقیقت دروازه منطقی و قوانین بولی استفاده می کنید تا دروازه های ناد برای عملکردهای مختلف ترکیب کنید
چطوري الگوي خروجي يه نند 3 درجه با دروازه هاي ديگه مقايسه ميشه؟
اند 3 یه خروجی بالا برای هر ترکیب ورودی می دهد به جز زمانی که همه ورودی ها بالا باشند. جدول های دیگر حقایق منطقی دیجیتال، مانند AND یا OR، الگوهای خروجی مختلف را نمایش می دهند. می توانید از این تفاوت ها برای طراحی مدارهایی که با نیازهای شما مطابقت دارند استفاده کنید.
توي مدارهاي واقعي از کجا استفاده ميکني؟
شما دروازه هاي سه در ورودي در سيستم هاي هشداري، پنل هاي کنترل و مدار حسگر رو پيدا ميکنيد اين دروازه ها بهت کمک ميکنه که طراحي ها رو ساده کني. شما می توانید از آنها در تراشه های TTL و CMOS برای رسیدگی به بسیاری از وظایف منطقی با اجزای کمتر استفاده کنید.
