1Kレジスタカラーコードの完全ガイド

エレクトロニクスプロジェクトでは1k抵抗器がよく見られます。標準の4バンド抵抗器の1k抵抗器のカラーコードは、ブラウン、ブラック、レッド、ゴールドです。これは、抵抗が1,000オームの値を有することを意味する。を使用します。カラーコードシステム抵抗値をすばやく識別し、時間を節約し、間違いを防ぎます。IEC 60062標準抵抗器の色付きのバンドを読んで、その値と公差を見つけるのに役立ちます。1kオーム抵抗をチェックするためにマルチメーターは必要ありません。1k抵抗を見つける方法を知っていると、回路をより速く、より正確に構築するのに役立ちます。

ヒント: 常にバンドを左から右にチェックし、ゴールドバンドを右側に保持して許容範囲を確認してください。

重要なポイント

• A1K抵抗器1,000オームの値を持ち、回路の電流を制御するため、多くの電子プロジェクトに不可欠です。
• The 1K抵抗器カラーコード4バンド抵抗の場合、ブラウン、ブラック、レッド、ゴールドです。これは、10 × 100 = 1,000オーム、 ± 5% の公差を意味します。
• 間違いを避けるために、常に抵抗器のカラーバンドを左から右に読み、公差バンドの反対側の端から始めます。
• 優れた照明、カラーコードチャートを使用し、頻繁に練習して、抵抗器のカラーコードをすばやく正確に読み取ります。
• プロジェクトに適した抵抗タイプと電力定格を選択し、抵抗器回路を安全で信頼できる保つために慎重に。

1K抵抗器の基本

1Kレジスタとは

回路内の電流の流れを制御する必要がある場合は、1k抵抗を使用します。用語「1k」は、抵抗が1,000オームの値を有することを意味する。この値は、抵抗が電流をどれだけ制限するかを示します。初心者と専門家の両方に適しているため、多くの電子キットに1k抵抗器があります。

メーカーはさまざまな材料から1k抵抗器を作ります。あなたはよく見ますカーボンフィルムおよび金属フィルムのタイプを使用します。カーボンフィルム抵抗器のコストが安いそして基本的なプロジェクトのためによく働きます。金属フィルム抵抗器は、より良い精度と安定性を与え、敏感な回路に役立ちます。一部の抵抗器は、耐久性を高めるために金属酸化物フィルムを使用しています。有線およびホイル抵抗器は高精度を提供しますが、標準の1kオーム抵抗器のニーズに使用することはめったにありません。

寛容についても知る必要があります。公差は、実際の値がラベル付き値にどれだけ近いかを示します。国際標準は抵抗器をにグループ化しますEシリーズ、それぞれ独自の許容範囲を持ちます。以下の表で、公差の変化を確認できます。

注: プロジェクトに1kの抵抗器を選択するときは、常に許容範囲を確認する必要があります。

一般的な用途

あなたは多くの電子回路で1k抵抗を見つけます。電流を制限してLEDを保護するために使用します。また、デジタル回路のプルアップまたはプルダウン抵抗として使用して、信号を安定させます。分圧器回路では、1k抵抗はあなたがのための正しい電圧を設定するのを助けますセンサーまたは他のコンポーネント。あなたはしばしばそれを使用しますセンサーインピーダンスと条件の信号に一致するインターフェイス。1kオーム抵抗器は、信号を正確に保つために、フィルターや減衰器などの信号調整でも機能します。

1k抵抗器の最も频繁な用途のいくつかはここにあります:

1. LEDの現在の制限
2. デジタル回路のプルアップおよびプルダウン抵抗
3. 電圧仕切りスケーリング電圧用
4. インピーダンス整合のためのセンサーインターフェース
5. フィルターと減衰器の信号調整
6. 基本回路プロトタイピング

アナログ回路とデジタル回路の両方で1k抵抗を使用します。アナログ回路では、電圧と電流の制御、フィルターの構築、タイミングの設定に役立ちます。デジタル回路では、信号を安定させ、マイクロコントローラのピンを保護するために使用します。

ヒント: ツールボックスに1kオーム抵抗器を入れておく必要があります。彼らはエレクトロニクスプロジェクトの多くの問題を解決します。

抵抗カラーコード

カラーコードのしくみ

ほぼすべての抵抗に色付きのバンドが表示されます。これらのバンドは、抵抗の値をすばやく見つけるのに役立ちます。抵抗色コーディングシステム1920年代に始まったを使用します。Radio Manufacturers Associationは、小さな部品に数字を印刷することなく抵抗値を読み取ることができるように作成しました。色分けされた抵抗器を備えた最初のラジオは1930年に登場しました。時間が経つにつれて、システムは変化し、国際標準になりました。今日、あなたは抵抗カラーコードのためのIEC 60062:2016標準を使用します。

ほとんどの抵抗には3色と6色のバンドを使用します。あなたは通常見つける4バンド抵抗器あなたのプロジェクトで。最初の2つのバンドは、有効数字を示す。第3のバンドは乗数である。4番目のバンドはあなたに寛容を伝えます。高精度抵抗器は5バンドを使用し、さらに精度を上げるために別の桁を追加します。いくつかの特別な抵抗には6つのバンドがありますが、ほとんど見られません。

覚えておくのに役立つ簡単な表を次に示します。

ヒント: 公差帯に最も近い端から常に抵抗器のカラーコードの読み取りを開始します。これは間違いを避けるのに役立ちます。

カラーコーディングが重要な理由

時間を節約し、エラーを防ぐため、抵抗器の色分けを理解する必要があります。回路を構築するときは、正しい抵抗を選ぶ必要があります。カラーバンドを使用すると、値をすばやく確認できます。ツールで各抵抗を測定する必要はありません。これにより、作業がより簡単かつ安全になります。

抵抗器のカラーコードシステムは、小さな部品に印刷して見るのが簡単なため、色を使用します。任意の角度から値を読み取ることができます。これは、一度に多くの抵抗を扱うときに役立ちます。また、色あせた数字や汚れた数字からの混乱を避けます。

抵抗器のカラーコードを読むときいくつかの問題に直面するかもしれません。照明不良见にくく色を作ることができます。赤と茶色、または緑と青のように、いくつかの色は似ています。バンドを間違った順序で読む可能性があります。色覚異常はまた、読み取り抵抗器のカラーコーディングを困難にする可能性があります。アプリや虫眼鏡を使用して、色をよりよく見ることができます。

抵抗器のカラーコーディングを理解すると、プロジェクトに適した抵抗器を選択できます。間違いを避け、回路をうまく機能させます。1k抵抗器のカラーコードを使用して、ニーズに合った適切な部分を見つけます。抵抗器のカラーコードを頻繁に読み取る練習をします。あなたはより速く、より正確になるでしょう。

1K抵抗器のカラーコード

4バンドカラーコード

1k抵抗器を使用すると、4バンドのカラーコードがよく表示されます。このシステムは抵抗の価値および公差を示すのに4色のバンドを使用します。バンドを左から右に読み、右端にゴールドバンド (公差) を付けます。4バンド抵抗のための1k抵抗器のカラーコードはありますブラウン、黒、赤、ゴールドを使用します。

各バンドが1k抵抗のために意味するものはここにあります:

1. ブラウン: これは最初のバンドです。それは数字「1」の略です。
2. 黒: これは2番目のバンドです。数字「0」の略です。
3. 赤: これは3番目のバンドです。それはあなたが100を掛けることを意味する乗数です。
4. ゴールド: これは4番目のバンドです。それは公差を示します、それはあります± 5%を使用します。

これらをまとめると、10 (最初の2つのバンドから) 100回(3番目のバンドから) 、これは1000オームに相当します。ゴールドバンドは、抵抗が1000オームより5% 高いまたは低いことができることを示しています。したがって、実際の値は950オームからの1050オームへの範囲を使用します。

ヒント: 抵抗器のカラーコードを読み始める前に、常にゴールドバンドが右側にあることを確認してください。

4バンド1k抵抗器のカラーコードのクイックリファレンスは次のとおりです。

抵抗器のカラーコードチャートを使用して、各色の値を覚えておくこともできます。このチャートを使用すると、特に多くの抵抗器をチェックする場合、抵抗器のカラーコードの読み取りがはるかに簡単になります。

5バンドカラーコード

一部の1k抵抗はaを使用します5バンドカラーコードを使用します。このシステムは、2桁ではなく3桁を使用するため、より正確になります。測定ツールやオーディオ機器など、正確な値を必要とする回路には5バンド抵抗器がよくあります。

5バンドのカラーコードを持つ1k抵抗器の場合、通常これらの色が表示されます。

• ブラウン (1桁目): 1
• ブラック (2桁目): 0
• ブラック (3桁目): 0
• ブラウンまたはレッド (乗数): × 10または × 100
• ブラウン、赤、またはゴールド (公差): ± 1% 、 ± 2% 、または ± 5%

1k抵抗器の最も一般的な5バンドコードは、ブラウン、ブラック、ブラック、ブラウン、ブラウンです。これは次のことを意味します。

• 1 (ブラウン) 、0 (ブラック) 、0 (ブラック) = 100
• 乗数ブラウン = × 10
• 公差ブラウン = ± 1%

したがって、100 × 10 = 1000オーム、± 1% のより厳しい公差を使用します。他の組み合わせも表示される場合がありますが、重要なのは、最初の3つのバンドがより多くの桁を与えて精度を高めることです。これが、精密回路で5バンド抵抗が使用される理由です。

注: 5バンド抵抗器は、多くの場合、茶色または赤の許容帯域を持っています。つまり、抵抗値はゴールドバンドよりもラベル付き値にさらに近いことを意味します。

バンドを読む方法

バンドを読むには、いくつかの簡単な手順に従う必要があります1k抵抗に正しく。これにより、間違いを回避し、プロジェクトで正しい抵抗を使用するようになります。

1. 公差バンド (金、茶色、または赤) が右側になるように抵抗を保持します。
2. 一番左のバンドから読み始めます。
3. 各色を特定し、抵抗器のカラーコードチャートを使用してその値に一致させます。
4. 最初の2つ (4バンド) または3つ (5バンド) のバンドから数字を書き留めます。
5. 乗数バンドからの値を乗算します。
6. 許容範囲を確認して、実際の値がどの程度変化するかを確認します。

抵抗器のカラーコードを読むときは、常に良い照明を使用してください。バンドが色あせたり見えにくい場合は、虫眼鏡を使用してください。エラーを避けるために、抵抗器のカラーコードチャートで読み取り値を再確認してください。

最も一般的なバンドをすばやく識別するのに役立つ表を次に示します。

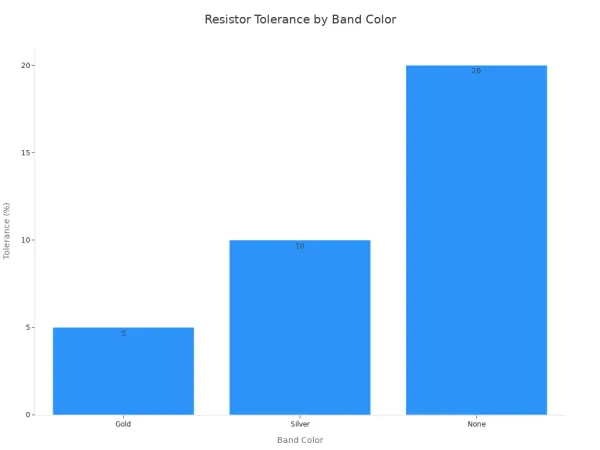

表から、金は常に ± 5% の公差を意味することがわかります。これは、抵抗値がどれだけ変化するかを示すため、1k抵抗器のカラーコードにとって重要です。

あなたがこれまでに珍しい色またはより多くのバンドを持つ抵抗を見つけた場合、メーカーのデータシートまたは詳細な抵抗器のカラーコードチャートを確認してくださいを使用します。一部の特別な抵抗器は追加のバンドまたは異なるコードを使用するため、参照テーブルは間違いを避けるのに役立ちます。

覚えておいてください: 頻繁に読む抵抗器のカラーコードを練習してください。練習すればするほど、1kの抵抗器を識別するのが速く、より正確になります。

抵抗カラーコードのトラブルシューティング

よくある間違い

カラーコードで抵抗器を識別しようとすると、いくつかの課題に直面する可能性があります。よくある間違いの1つは、バンドを間違った方向に読み取ることです。正しい終わりの代わりに許容範囲から始めると、間違った値が得られます。照明が悪いと、色が似ているように見えます。特に、茶色、赤、黒です。製造のバリエーションにより、バンドが色あせたり不均一になったりすることがあります。金と銀のバンドを混同して、許容範囲の読み取り値を変更する可能性があります。

抵抗値のダブルチェックを急いでスキップすると、別の間違いが発生します。一部の抵抗器にはバンドが接近しているため、一方の端ともう一方の端がどこから始まるかがわかりません。カラーコードチャートを使用しない場合は、数字または乗数を混同する可能性があります。色覚異常はまた、特定のバンドを区別することを困難にする可能性があります。

ヒント: 回路で抵抗を使用する前に、常に一時停止して各バンドを慎重に確認してください。

正確に読むためのヒント

いくつかの簡単な手順に従って、ほとんどのエラーを回避できます。良い照明は、カラーバンドをはっきりと見るのに役立ちます。バンドが色あせて見えるか、抵抗が非常に小さい場合は、虫眼鏡を使用してください。クイックリファレンスのために、抵抗器のカラーコードチャートを近くに置いてください。自信をつけるために、頻繁にカラーコードを読む練習をしてください。

ここにいくつかの役に立つテクニックがあります:

• 公差バンドの反対側の端からカラーバンドの読み取りを開始しますを使用します。
• わからない場合は、マルチメーターを使用して抵抗値を確認してください。
• 色の知覚を改善するために、高品質のLEDまたは日光電球を試してください。
• デジタルツールまたはモバイルアプリを使用して、色の識別を再確認します。
• 色覚異常のユーザーの場合は、色出力を調整する電子測定ツールまたはアプリに依存します。
• 敏感な回路でより高い精度のために金属箔抵抗器を選択してください。

注: 定期的な練習と注意深い観察は、抵抗器のカラーコードの読み取りをマスターするのに役立ちます。ミスを減らし、より良い回路を構築します。

回路の1K抵抗器

アプリケーション

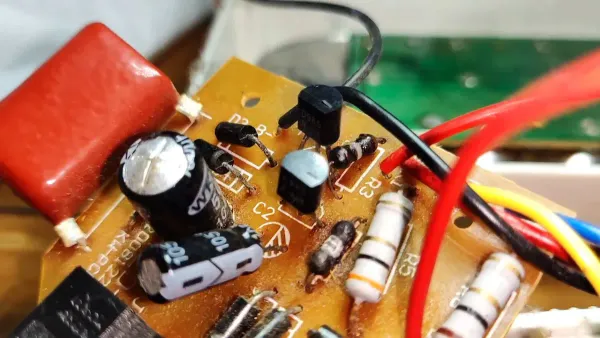

あなたはaを使用します1k抵抗器多くの家電プロジェクトで。この抵抗はあなたを助けます制御電流と電圧、回路をより安全で信頼性の高いものにします。あなたはしばしばオーディオパワーでそれを見るアンプ位相調整用。プッシュプルアンプ回路のエミッタ負荷として機能し、トランジスタの性能を向上させます。過電流保護回路の犠牲要素として1k抵抗を使用できます。電子回路のバランスと安定化に役立ちます。また、タイミングと信号調整回路でも見つかります。オーディオ回路では、1k抵抗器操作ポイントを安定させ、利得を制御しますアンプステージの。これにより、オーディオ信号の品質が向上する。フィードバックネットワークで使用して、ゲインを設定し、安定した動作を確保します。

• 現在の制限
• 電圧分割
• バイアス敏感な部品
• 信号調整
• タイミング回路
• 過電流保護

ヒント: プロジェクトのニーズに基づいて、カーボンフィルム、金属フィルム、有線、SMDなどのさまざまなタイプの抵抗器を選択できます。

選択のヒント

あなたはする必要がありますあなたの回路のための右の抵抗を選んで下さいを使用します。チェックすることから始めます抵抗値と公差を使用します。抵抗が精度要件を満たしていることを確認してください。電力定格を見てください。回路が大電流を使用している場合は、过热を防ぐより高いパワー定格を使用します。材料と包装タイプを考えてみましょう。スルーホール抵抗器はブレッドボードでうまく機能しますが、表面実装抵抗器はPCBのスペースを節約します。温度や湿度などの環境要因について考えてください。これらの条件下で安定している抵抗を選択してください。 ± 5% の公差を持つ4バンド抵抗器または ± 1% または ± 2% の公差を持つ5バンド抵抗器が必要かどうかを決定します。オームの法則 (V = IR) を使用して電圧降下を計算し、安全な操作を確保します。

注: 有線抵抗器は、高電流アプリケーションに最適です。抵抗器が最大定格近くで動作している場合は、冷却またはヒートシンクを追加します。

安全ノート

抵抗器の取り扱いと取り付けには注意が必要です。ハードスチール工具の使用を避ける保護コーティングを損傷する可能性があります。損傷したコーティングは抵抗器の性能を低下させる。常に抵抗器をderated電力制限内で操作します。安全のために、予想される電力散逸の少なくとも2倍の抵抗を選択します。電流サージや近くのコンポーネントからの熱などの熱的および電気的ストレスに注意してください。はんだ付け後にPCBを曲げたり曲げたりしないでください。抵抗を壊したり、その値を変えたりする可能性があります。抵抗器を溶剤から遠ざけると、特性が低下する可能性があります。抵抗器が過負荷になると、煙やガスを放出する可能性があります。1k抵抗器の誤った識別は過熱を引き起こす可能性がありますそして回路の故障。安全性を回復するために、故障した抵抗器をすばやく交換してください。

安全アラート: インストール前に抵抗値を常に再確認してください。適切な選択と取り扱いは損傷を防ぎ、回路を安全に保ちます。

---

次の手順に従って、1k抵抗をすばやく識別できます。

1. 数字 '1' の最初のバンド (ブラウン) を見つけます。
2. 2番目のバンド (黒) の数字「0」を確認します。
3. 乗数「100」の3番目のバンド (赤) を見てください。
4. ± 5% の公差については、第4バンド (ゴールド) に注目する。
5. 計算: 10 × 100 =1,000オームを使用します。
6. 許容範囲は950〜1,050オームです。

抵抗器のカラーコード読み取りの練習間違いを避け、自信を築くのに役立ちます。正確な抵抗器の識別 あなたの回路を安全、信頼できる保ちますを使用します。を使用できます。オンラインカラーコードの计算机またはガイドあなたのスキルを向上させる。この重要なスキルを習得するには、プロジェクト内のさまざまな抵抗器を読んでみてください。

詳細については、抵抗ガイドと電卓を調べて、回路設計の理解を深めてください。

よくある質問

抵抗器で「1K」とはどういう意味ですか?

「1K」は、抵抗が1,000オームの値を有することを意味する。文字「K」は「キロ」の略で、千を意味します。この値を使用して、回路の電流を制御します。

どの端がカラーバンドを読み始めるかをどのように知っていますか?

トレランスバンドに最も近い端から、通常は金または銀を読み始めます。このバンドを右側に置いてください。これにより、毎回値を正しく読み取ることができます。

マルチメーターを使用して1K抵抗をチェックできますか?

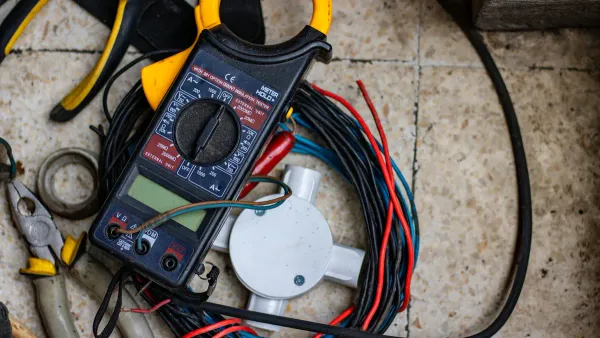

はい、aを使用できますマルチメーター抵抗を測定する。メーターをオーム設定に設定します。抵抗器の両端にプローブをタッチします。ディスプレイは抵抗値を表示します。

カラーバンドが色あせたり見えにくい場合はどうなりますか?

バンドをよりよく見るために虫眼鏡または明るい光を使用してください。確信が持てない場合は、マルチメーターで値を確認することもできます。

一部の1K抵抗に5つのカラーバンドがあるのはなぜですか?

5バンド抵抗はあなたにより多くの精度を与えます。あなたは正確な値を必要とする回路でそれらを見ます。余分なバンドは別の桁を追加します。これは、ラベル付けされた値に近い一致を得るのに役立ちます。
