ミニマイクロUSBコネクタとは

多くの小型電子機器にミニマイクロUSBコネクタがあります。このコネクタは、そのコンパクトな形状のために際立っています。ミニUSBは通常アンビルの形をしていますが、マイクロUSBの上部は丸みを帯び、下部は約6.85x1.8ミリメートルを使用します。高速データ転送と信頼性の高い充電にこのコネクタを使用します。多くのポータブルガジェットは、電子回路の他のコンポーネントに接続するためにこのUSBに依存しているため、今日のテクノロジーの世界で重要になっています。

重要なポイント

• The ミニマイクロUSBコネクタ多くの小型電子機器での充電とデータ転送に不可欠です。
• マイクロUSBコネクタは、ミニUSBよりも小さく耐久性があり、最大480 Mbpsの高速データ転送速度をサポートします。
• ミニとマイクロUSBコネクタの両方に5ピン构成があり、フレキシブル接続電子回路で。
• 互換性を確保するには、デバイスに必要なコネクタタイプとUSBバージョンを常に確認してください。
• 穏やかな取り扱いや鋭い曲がりの回避など、USBケーブルの適切な手入れは、寿命を延ばすことができます。

ミニマイクロUSBコネクタの特徴

サイズと形状

ユニークな形状とサイズでミニマイクロUSBコネクタを見つけることができます。ミニUSBコネクタには台形の形状があり、一方向にのみ挿入するのに役立ちます。このデザインは、デバイスの損傷を防ぎます。マイクロUSBコネクタは、上部が丸く、底が平らで、さらに小さくスリムに見えます。そのコンパクトなサイズは、スペースが限られているポータブルデバイスに最適です。

各タイプの標準サイズと一般的な用途を示す表を次に示します。

これらのコネクタは、省スペースが重要な電子部品によく見られます。サイズが小さいため、エンジニアはより多くの機能を1つのデバイスに収めることができます。

ピン構成

ミニUSBコネクタとマイクロUSBコネクタの両方を使用します5ピンセットアップを使用します。この構成により、基本的なパワーとデータ転送だけではありません。ピンは、VBUS (5V) 、GND、D、D − 、およびIDピンを含む。IDピンは、ホストやデバイスとして機能するなど、さまざまな方法でコネクタを機能させます。この柔軟性は、多くのタイプの電子回路を接続するのに役立ちます。

ピン機能を分解する表は次のとおりです。

5ピン設計により、充電とデータ転送の両方を処理するコネクタの機能が向上します。例えば、USB 2.0のマイクロUSBのコネクターは提供できます2.5ワットに等しい现在の500mAまで。USB 3.0バージョンでは、最大900mA、または4.5ワットに達することができます。これは、デバイスをより速く充電し、データをより効率的に転送できることを意味します。

マイクロUSBコネクタのIDピンも、より広い互換性を提供します。AまたはBタイプのコネクタとして使用できます。これにより、さまざまな電子部品の有用性が向上し、集積回路を使用します。

デバイスの互換性

多くのタイプの家庭用電化製品でミニマイクロUSBコネクタが表示されます。これらのコネクタは、デバイスをコンピュータ、充電器、またはその他のガジェットにリンクするのに役立ちます。ここにいくつかありますこれらのUSBコネクタを使用する一般的なデバイス:

• Android携帯电话
• タブレット
• デジタルカメラ
• GPSデバイス
• ビデオゲームコントローラー

これらのデバイスは、充電とデータ転送の両方をミニマイクロUSBコネクタに依存しています。コネクタの小型サイズと柔軟なピン構成により、最新の電子回路の設計で人気のある選択肢となっています。これらのデバイスを使用すると、信頼性の高い接続と効率的な電力供給をサポートするコネクタの恩恵を受けます。

ヒント: 電子部品または集積回路を使用する場合は、右のUSBのコネクターデバイスがスムーズに動作し、他のガジェットとの互換性を維持します。

USBのメリット

データ転送

高速で信頼性の高いデータ転送のためのミニマイクロUSBコネクタに依存しています。このコネクタは、デバイスとコンピュータまたはその他の電子部品の間でデータを移動するのに役立ちます。マイクロUSBのコネクターはまでの速度を支えます毎秒480メガビット、ほとんどのファイルとメディアには十分です。ミニUSB、今は時代遅れと考えられています、指定された最大レートはありません。以下の表で比較を見ることができます。

これらのコネクターを使用するとき集積回路、プロジェクトの信頼できるデータ転送機能を取得します。多くのエンジニアは、速度とサイズのバランスのためにマイクロUSBを選択します。

耐久性

あなたはあなたのデバイスを長持ちさせたい、そしてミニマイクロUSBコネクタはそれを助けます。マイクロUSBのコネクターにaがあります約10,000の挿入サイクルの評価された寿命を使用します。

これは、ケーブルが摩耗する前に何千回も差し込むことができることを意味します。

メーカーは、強力な素材とスマートなデザインを使用して、これらのコネクタを耐久性のあるものにします。以下は、その強さを増すいくつかの機能を示す表です。

これらの機能により、ミニマイクロUSBコネクタは、頻繁に使用する必要のある電子部品や集積回路に適しています。

充電機能

ミニマイクロUSBコネクタを使用して、多くのポータブルデバイスを充電します。コネクターはUSB 2.0およびUSB 3.0/3.1の標準を支えます。充電パワーを示す表は次のとおりです。

• USBホスト装置は、コンピュータのような、提供できますUSBソケットあたり少なくとも500mAを使用します。
• これは、電話、カメラ、およびいくつかの集積回路などの小さなデバイスを充電するのに十分です。

今日、多くの新しいデバイスは、より高速な充電とより高い電力のためにUSB-Cを使用しています。それでも、ミニマイクロUSBコネクタは多くの重要なまま电子部品そして特にスペースが限られているところで集積回路。

USBタイプの比較

ミニUSB対マイクロUSB

あなたはしばしば電子部品でミニUSBとマイクロUSBの両方を見ます集積回路を使用します。これらの2つのタイプのUSBコネクタは似ていますが、重要な違いがあります。ミニUSBコネクタはより大きく、アンビルまたは台形の形状をしています。初期のデジタルカメラやMP3プレーヤーなどの古いデバイスにあります。マイクロUSBコネクタは小さく、上部が丸く、底が平らです。このデザインは、現代のポータブルデバイスに適しています。

主な違いを示す表を次に示します。

マイクロUSBコネクタを使用すると、より耐久性と高速なデータ転送が可能になります。マイクロUSBのIDピンを使用すると、USB On-The-Go (OTG) などの機能を使用することもできます。これにより、デバイスがホストまたは周辺機器として機能するのに役立ちます。これにより、ミニマイクロUSBコネクタは、新しい電子回路と集積回路のためのより良い選択になります。

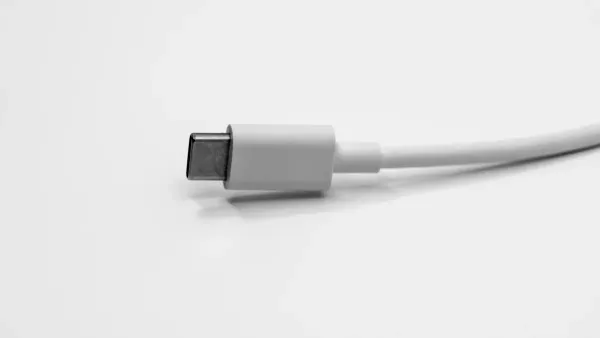

ミニマイクロUSBコネクタ対USB-C

これで、多くの新しいデバイスでUSB-Cが表示されます。このコネクタはより小さく、可逆的であり、高速をサポートします。ミニマイクロUSBコネクタをUSB-Cと比较すると、いくつかの大きな変化に気付きます。USB-Cはより多くの力およびより速いデータ転送を扱うことができます。また、両方向で動作するため、間違った方法でプラグを差し込むことを心配する必要はありません。

簡単な比較は次のとおりです。

• ミニマイクロUSBコネクタ: 多くのポータブルデバイスで使用され、最大480 Mbpsをサポートし、最大2アンペア力の。スペースが狭い電子部品にあります。
• USB-C: 最大10 Gbpsの速度をサポートし、より多くの電力 (最大100W) を提供し、電話からラップトップまで、さまざまな種類のデバイスで動作します。

注: USB-CはUSBコネクタの新しい標準になりつつあります电子部品そして集積回路。ただし、ミニマイクロUSBコネクタは、コンパクトで信頼性の高い接続を必要とするデバイスで依然として重要な役割を果たします。

ミニUSBからマイクロUSB、そして今USB-Cへの進化は、デバイスのトレンドがどのように変化するかを示しています。技術が進歩するにつれて、より小さく、より速く、より強力なコネクタが得られます。電子回路を使用するときは、プロジェクトに適したコネクタを選択する必要があります。ミニマイクロUSBコネクタは、人気が高まっても、多くのアプリケーションにとって重要なUSB-Cです。

今日の関連性

現在の使用量

USB-Cがより一般的になったとしても、あなたはまだ多くのデバイスでミニマイクロUSBコネクタを見つけます。多くのポータブルおよびハンドヘルドデバイスは、充電とデータ転送をマイクロUSBに依存しています。これらのコネクタは、家庭用電化製品や産業用アプリケーションで見られます。以下の表は、これらのUSBコネクタに遭遇する可能性がある場所を示しています。

あなたはしばしばUSBコネクタを使用しますスマートフォン、MP3プレーヤー、GPSデバイス、プリンタ、デジタルカメラを使用します。これらのデバイスには、信頼性の高いデータ転送と充電が必要です。また、ミニマイクロUSBコネクタを見つける电子部品そして特に古いモデルの集積回路。多くのユーザーがまだこのコネクタを使用するデバイスを所有しているため、マイクロUSBは引き続き関連性があります。

注:USB Type-Cが普及するにつれて、ミニおよびマイクロUSBコネクタの使用は減少しています。マイクロUSBは既存のユーザーベースが大きいため重要なままですが、ミニUSBは主にニッチ市場に登場します。

実践的なアドバイス

USBコネクタを使用するときは、スマートな選択を行うことができます。次の手順に従って、互換性を確保し、ケーブルの寿命を延ばします。

1. Micro-USBやMini-USBなど、デバイスに必要なUSBコネクタのタイプを特定します。
2. ケーブルがデバイスのデータ転送と電源のニーズに合わせて正しいUSBバージョンをサポートしているかどうかを確認してください。
3. 充電、データ転送、またはビデオ出力の要件に合ったケーブルを選択します。

また、さまざまなマイクロUSBタイプを見つけるマイクロUSB A、マイクロUSB B、およびマイクロB 3.0を使用します。マイクロUSB Aは台形で、さまざまなデバイスに適合します。マイクロUSB Bは、充電とデータ伝送に一般的です。Micro B 3.0は、高速転送と下位互換性を提供します。

USBコネクタをうまく機能させるには、これらを使用してくださいベストプラクティス:

• ケーブルを穏やかに扱い、ヤンクを避けて下さい。
• 急激な曲がりを防ぐため、ケーブルを緩く保管してください。
• 擦り切れを防ぐためにケーブルプロテクターを取り付けます。
• ケーブルを熱や湿気から遠ざけてください。
• 柔らかいブラシまたは圧缩空気でコネクタをきれいにします。
• 損傷したケーブルを交換します。
• 信頼できるブランドから高品質のケーブルに投資してください。

メーカーは、互換性、電力需要、およびテクノロジーのトレンドに基づいてUSBコネクタタイプを選択します。あなたは助けます電子廃棄物を減らすUSB-Cに切り替えることで、多くの電子部品や集積回路用のミニマイクロUSBコネクタが必要です。USB-Cはより良いエネルギー効率とユニバーサル充電を提供しますが、マイクロUSBは古いデバイスに引き続き役立ちます。

---

あなたは多くの電子部品の効率的な充電とデータ転送のためにミニマイクロUSBコネクタに依存しています集積回路を使用します。このコネクターはのために际立っています小さなフォームファクター、耐久性、および幅広い互換性。

コネクタを選択するときは、次のことを考慮してください。

• デバイスの互換性
• 充電ニーズ
• 将来のアップグレード

データや充電に関するよくある間違いを避けるために、常にデバイスのポートを確認してください。

よくある質問

电子部品のミニマイクロUSBコネクタの主な用途は何ですか?

ミニマイクロUSBコネクタを使用して、充電とデータ転送のためにデバイスをリンクします。それは电子部品を接続し、集積回路、小さなガジェットとの電力供給と通信を容易にします。

充電とデータ転送の両方にミニマイクロUSBコネクタを使用できますか?

はい、できます。コネクタは、充電とデータ転送の両方をサポートします。この二重機能はあなたが接続するのを助けます集積回路そして多くの携帯用装置の电子部品。

なぜ一部の集積回路はまだUSB-Cの代わりにミニマイクロUSBコネクタを使用していますか?

多くの集積回路や電子部品は、スペースを節約し、コストを削減するため、ミニマイクロUSBコネクタを使用しています。あなたはしばしばUSB-Cが必要とされない古いまたはより小さいデバイスでそれらを見つけます。

デバイスにミニまたはマイクロUSBコネクタが必要かどうかはどうやってわかりますか?

デバイスのポート形状とサイズを確認してください。ミニUSBはより大きく、より台形に見えます。マイクロUSBは、底が平らでスリムです。現代の電子部品や集積回路にはマイクロUSBがよく見られます。

ミニマイクロUSBコネクタは、回路で頻繁に使用するための耐久性がありますか?

これらのコネクターとのよい耐久性を得ます。マイクロUSBコネクタは、数千の挿入を処理できます。これにより、定期的な接続を必要とする電子部品や集積回路に対して信頼性が高くなります。
