Drei dimensionalIntegrierte SchaltungenVerändern Smart Sensing. Sie helfen, Geräte klein, stark und besser zu machen. Neue Fortschritts showsMikro elektroden hergestellt mit CHIP-ProzessenGut funktionieren. Sie passen auch leicht in lebende Gewebe. Top-Unternehmen verwenden jetzt das Stapeln von Chips, um Geräte kleiner zu machen. Dadurch können sie auch mehr Teile zusammensetzen. SmartSensorenSind jetzt leichter und können mehr Dinge tun. Diese Änderungen bedeuten, dass kleinere und bessere Geräte Gesundheit, Autos und Geräte unterstützen. Die Menschen müssen die guten und schlechten Seiten kennen, da drei dimensionale integrierte Schaltkreise die Erfassung in vielen Bereichen ändern.

Wichtige Imbiss buden

• Drei dimensionale integrierte Schaltungen stapeln Schichten übereinander. Dadurch werden smarte Sensoren kleiner und schneller. Es hilft ihnen auch, weniger Energie zu verbrauchen.

• 3D-ICs sorgen dafür, dass Geräte besser funktionieren, indem Verbindungen kürzer werden. Sie verbrauchen weniger Kraft und passen mehr Teile auf kleinem Raum.

• Diese Technologie hilft vielen Bereichen wie Gesundheits wesen und Autos. Es hilft auch der Unterhaltung elektronik und dem Internet der Dinge, besser zu werden.

• Die Herstellung von 3D-ICs ist schwierig und kostet viel Geld. Neue Möglichkeiten, KI-Tools zu verpacken, zu kühlen und zu verwenden, helfen jedoch dabei, diese Probleme zu beheben.

• Der 3D-IC-Markt wächst sehr schnell. Neue Ideen und der Bedarf an smarten, kleinen Geräten tragen dazu bei, dass es noch mehr wächst.

Transformation

Smart Sensing Evolution

Intelligente Sensing-Systeme haben sich im Laufe der Jahre stark verändert. Anfangs verwendeten die Leute einfache Wege wie Schauen oder Zuhören. In den 1940er Jahren verwendeten Ingenieure Sensoren für Dinge wie Dehnung und Beschleunigung. Die 1960er Jahre brachten spezielle Sensoren für neue Anwendungen. In den 1970er Jahren wurden Echtzeit-FFT-Analysatoren hergestellt. Glasfaser sensoren kamen in den 1990er Jahren heraus. In den frühen 2000er Jahren wurden drahtlose Systeme populär. In den 2010er Jahren gab es video basierte Bewegungs werkzeuge und Augmented Reality.

In letzter Zeit werden große Einweg geräte durch intelligente Sensor systeme ersetzt. Wearable Geräte jetzt verwendenBeschleunigung messer, Gyroskope, Biosensoren und Elektroden. Intelligente Uhren und Headsets können den Gesundheits zustand ständig überprüfen. MEMS und Mikro elektronik machen Sensoren winzig und flexibel. Einige Sensoren können sogar an Ihrer Haut haften.

3D-IC-Auswirkungen

Die 3D-Ic-Technologie hat die intelligente Wahrnehmung in großem Maße verändert. Ingenieure können jetzt Schichten von Schaltkreisen stapeln, um Geräte kleiner und stärker zu machen. Auf diese Weise passen mehr Bilder in ein Paket. Geräte funktionieren besser und verbrauchen weniger Energie. Die 3d ic-Technologie hilft im Gesundheits wesen, in Autos und in der Elektronik.

Der Weltmarkt für 3d ic war ca.8,5 Mrd. USD im Jahr 2023. Experten gehen davon aus, dass es bis 2032 fast 38,7 Milliarden USD erreichen wird. Die Wachstums rate beträgt 18,3% pro Jahr. Dieses schnelle Wachstum zeigt, wie wichtig die 3D-Ic-Technologie ist. Neue Ideen wie Through-Silicon Via, Monolithic 3d ic und 3D Wafer-Level Chip-Scale Packaging tragen dazu bei, Geräte schneller und kleiner zu machen. Sie verbrauchen auch weniger Energie. Der asiatisch-pazifische Raum verwendet am meisten 3d ic, aber auch Nordamerika wächst. Diese Änderungen zeigen, dass die 3D-Ic-Technologie die Halbleiter industrie verbessert und neue Anwendungen für intelligente Sensoren unterstützt.

Drei dimensionale integrierte Schaltungen

Struktur

Drei dimensionale integrierte Schaltkreise stapeln viele IC-Schichten übereinander. Das macht das Gerät kleiner und hilft, besser zu arbeiten. Ingenieure verwendenDurch-Silizium-Vias, um die Schichten zu verbinden. Mit diesen Vias können sich Daten schnell zwischen den gestapelten Teilen bewegen. Wafer bindung wie Oxid-und Hybrid bindung hilft dabei, die Schichten aus zurichten und zu verbinden. Die Interposer-Technologie verbindet Chiplets nebeneinander oder in Stapeln. Dies hilft, das Gerät kühl zu halten und macht Signale schneller.

• 3D-ICs setzen zwei oder mehr Chiplets übereinander oder auf Inter poser mit speziellen Verpackungen.

• Das Design zerlegt große Chips in kleinere Chiplets, wie Logik,ErinnerungOder Sensoren und stapelt sie, um ihnen zu helfen, mehr miteinander zu sprechen.

• Die Hybrid bindung stellt starke Verbindungen zwischen den gestapelten Chiplets her.

• 3D-ICs funktionieren besser, verbrauchen weniger Strom, sparen Platz und bleiben kühler.

Drei dimensionale integrierte Schaltkreise verwenden winzige Bildgebung werkzeuge, wieRöntgen-Computer tomographie, Um hinein zu schauen. Auf diese Weise können Ingenieure nach innen sehen, ohne den IC zu unterbrechen. Das Design ermöglicht 3D-ICs vieleTransistorenUnd funktionieren gut, auch auf biegsamen Oberflächen.

Heterogene Integration

Durch die heterogene Integration in 3D-ICs werden verschiedene Mikro elektronik wie Logik, Speicher, Sensoren und anwendungs spezifische integrierte Schaltkreise in einem kleinen Paket zusammen gefasst. Jedes Chiplet kann den besten Prozess für seine Arbeit verwenden. Designer können Chiplets aus verschiedenen Materialien und mit unterschied lichen Verwendung zwecken stapeln. Dies macht das System flexibel und stark.

3D-ICs verwenden Stapel-und Inter poser, um Chiplets zu verknüpfen. Dadurch werden die Drähte kürzer und schneller sprechen. Das Design lässt analoge und digitale Teile zusammenarbeiten, ohne den Chip zu vergrößern. Ingenieure verwenden neue Mikro elektronik-und Halbleiter prozesse, um sicher zustellen, dass die Chips gut funktionieren und lange halten.

Hinweis: Mit der heterogenen Integration in drei dimensionale integrierte Schaltkreise können Ingenieure neue Systeme für Mikro elektronik, Autos und das Gesundheits wesen bauen.

Das Design von 3D-ICs wird immer besser. Ingenieure möchten das Design stärken, Wärme probleme beheben und mehr Teile einbauen. Die Zukunft drei dimensionaler integrierter Schaltkreise hängt von einer besseren Halbleiter technologie und einem besseren Design der Mikro elektronik ab.

IC-Technologie 3D

Nahen-Sensor-Computing

Die 3d ic-Technologie hat die Arbeitsweise von Ingenieuren mit Nah-Sensor-Computing verändert. Das Stapeln von Chips übereinander bringt den Prozessor in die Nähe derSensor. Dies bedeutet, dass Signale nicht weit fahren müssen. Geräte arbeiten schneller und verbrauchen weniger Energie. Ingenieure verwenden die 3D-Ic-Technologie, um Sensoren sofort Daten verarbeiten zu lassen. Dies hilft Geräten, schnell zu reagieren und Strom zu sparen.

Die Forscher stellten Drucksensoren her, die von Seesternen mithilfe der 3D-Technologie inspiriert waren. Diese Sensoren können viele verschiedene Drücke spüren, wie es die menschliche Haut tut. Sie verwenden sanduhr förmige Teile, um sie empfindlicher zu machen. In Tests helfen Memristor-Sensor-Arrays, das Rauschen zu reduzieren. Mit der monolithischen 3D-Technologie kann analoges RRAM-basiertes Computing im Speicher mit Sensoren arbeiten. Dadurch verbraucht Nah-Sensor-Computing weniger Energie. Einige Systeme verwendenSo wenig wie 140 pJ, Was fast so gut ist wie Lebewesen.

Mit der 3d ic-Technologie können intelligente Sensoren wachsen und klein bleiben. Das Hinzufügen weiterer Sensoren und Prozessoren macht das Gerät nicht groß. Aus diesem Grund eignet sich die 3D-Ic-Technologie hervorragend für IoT und tragbare Gadgets.

Aufstrebende Materialien

Die Material wissenschaft hilft der 3D-Ik-Technologie, besser zu werden. Wissenschaftler nutzenSehr reines Silizium und spezielle Halbleiter wie Gallium nitrid. Diese helfen, Geräte kleiner zu machen und besser zu funktionieren. Neue Nano materialien wie Graphen und Übergangs metall di halco genide sorgen dafür, dass Geräte den Strom gut leiten und sich leicht verbiegen. Halbleiter mit großer Bandlücke wie Silizium karbid helfen Geräten, mehr Strom zu verarbeiten und länger zu halten.

Ingenieure verwendenKupfer-Hybrid-BindungUm Chips in 3d ic Technologie zu stapeln. Kupfer stellt starke Verbindungen her und hilft, die Dinge kühl zu halten. Dies ist wichtig für eine gute Leistung und eine längere Lebensdauer des Geräts. Neue Chip-Designs wie Gate-Allround-und Nanosheet-Transistoren helfen Geräten, kleiner zu werden und besser zu arbeiten.

Aktuelle Studien betrachtenZwei dimensionale Halbleiter, Kohlenstoff nanoröhren und sich schnell bewegende Polymere. Mit diesen Materialien können Ingenieure neue Wege zum Design der 3D-IK-Technologie ausprobieren. Spin-basierter MRAM und neue Gerätetypen, die Elektronen spin oder Licht verwenden, eröffnen neue Möglichkeiten zum Speichern und Verwenden von Daten. Material Engineering hilft Geräten, mehr Leistung zu verarbeiten und länger zu halten, was für die Zukunft der 3D-Technologie wichtig ist.

Hinweis: Die Verwendung neuer Materialien und intelligenter Designs hält die 3D-Technologie für die intelligente Sensorik forschung.

Vorteile von 3D-ICs

Drei dimensionale integrierte Schaltkreise bieten Smart Sensing viele große Vorteile. Diese Bilder tragen dazu bei, Sensoren kleiner und effizienter zu machen. Sie lassen auch mehr Teile in ein Gerät passen. Geräte werden kleiner, verbrauchen weniger Strom und funktionieren besser. Ingenieure bemerken weniger Signal verzögerung und besseren Strom verbrauch. Systeme können sich auch leichter ändern.

Miniatur isierung

3D-Ics helfen Ingenieuren, Geräte viel kleiner zu machen. Das Stapeln von ic-Schichten spart Platz auf dem Wafer. Drei dimensionale Verbindungen auf III-V Halbleiter hetero strukturen nutzen Wafer raumSechsmal besserAls zwei dimensionale. Geräte größen können bis zu tausendmal kleiner werden. Dies bedeutet, dass winzige Sensoren in Wearables, medizinische Werkzeuge und Elektronik eingesetzt werden können.

HiSilicon-Lösungen in der Miniatur isierung

HiSilicon verwendet 3D-Ic-Stapeln für Telefone, Wearables und IoT-Geräte. Ihre Chips lassen Produkte weniger Platz einnehmen. Diese Dinge halten die Dinge leicht und klein, haben aber immer noch eine intelligente Wahrnehmung.

Leistung

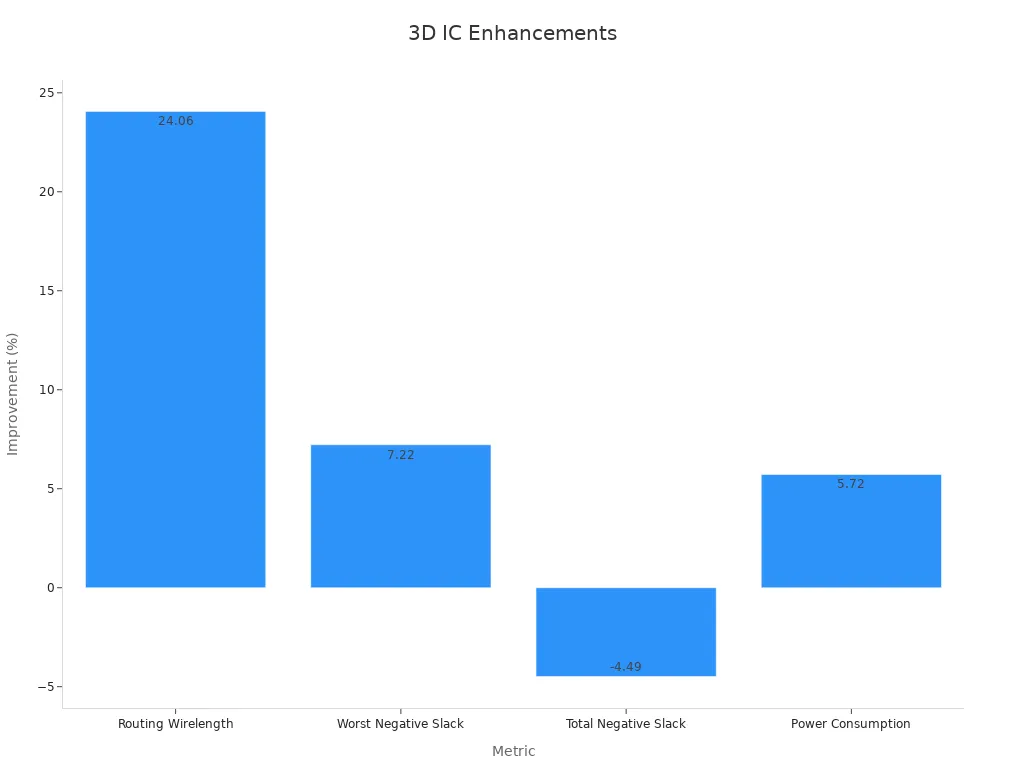

3D-Ics sorgen dafür, dass Geräte besser funktionieren, indem Verbindungen kürzer werden. Das Auf-und Abstapeln von Schichten schneidet die Drahtlänge um etwa25%Im Vergleich zu 2D-Designs. Dadurch bewegen sich Daten schneller und sparen Energie. Geräte können Informationen schnell verarbeiten und weniger Strom verbrauchen. Die folgende Tabelle zeigt wichtige Leistungs zahlen:

HiSilicon-Lösungen in der Leistung

Die Smart-Vision-Chips und Medien teile von HiSilicon verwenden die 3D-Ik-Technologie. Diese Chips haben weniger Signal verzögerung und schnellere Daten geschwindigkeiten. Geräte können Echtzeit-Video und KI mit weniger Leistung machen.

Integrations dichte

3d ics stapeln viele Schichten, um mehr Teile an einem Ort zu passen. Dadurch werden Drähte hergestellt30% bis 50%Kürzer bei Verwendung von 2-4 Schichten. Monolithische Inter-Tier-Vias (MIVs) fügen noch mehr Verbindungen hinzu und reduzieren die längste Pfad verzögerung um bis zu 33%. Die von Drähten zwischen Blöcken verwendete Leistung sinkt um bis zu 35%. Die folgende Tabelle zeigt diese Gewinne:

HiSilicon-Lösungen in der Integrations dichte

Die optischen Module von HiSilicon, A2-MCUs/MPUs und analogen Chips verwenden die 3D-Chip-Integration. Diese Produkte stecken viele Subsysteme in einem kleinen Paket. Geräte erhalten einen besseren Strom verbrauch, mehr Flexibilität und höhere Leistung.

Anwendungen

IoT

Das Internet der Dinge verwendet die 3D-Ic-Technologie, um intelligente Sensoren herzustellen. Diese SensorenMischen Sie MEMS und CMOS-Elektronik in einem Paket. Teams für Digital, Analog, RF und MEMS arbeiten beim Design zusammen. Sie beginnen mit flachen Masken layouts und bauen dann 3D-MEMS-Modelle. Diese Sensoren helfen bei realen Aufgaben wie der Überprüfung der Gebäude gesundheit. Zum Beispiel geben IoT-Geräte mit 3D-SensorLive 3d beschleunigung daten. Server verwenden diese Daten, um zu zeigen, wie sich Gebäude bewegen. Menschen können diese Ergebnisse als 3D-Modell in einem Webbrowser sehen. Unternehmen wie Arm und Intel stellen dichte 3D-Logik-Chips für IoT her. Kürzere Signalwege geschnittenStrom verbrauch um bis zu 100 Mal. Mit modularem Stapeln können Benutzer benutzer definierte IoT-Designs erstellen.

• 3D-NAND-Speicherstapel helfen, IoT-Geräte kleiner zu machen.

• Busse mit breiter Bandbreite sorgen dafür, dass IoT-Systeme besser funktionieren.

• Kürzere Drähte, um 10-15%, sparen Strom.

Automobil

Autos verwenden 3d ic Technologie in vielerlei Hinsicht. Neue Autos haben intelligente Sensoren für Sicherheit und Fahr hilfe. Mit der 3D-Integration können Auto hersteller mehr Funktionen auf weniger Platz hinzufügen. Sensoren überprüfen den Reifendruck, den Motor zustand und das Handeln der Fahrer. ADAS verwendet 3D-Ic-Sensoren, um Daten schnell zu verarbeiten. Dies hilft bei der Spur haltung, der Vermeidung von Unfällen und der Geschwindigkeit regelung. Die Auto industrie nutzt 3D-Technologie, um strenge Sicherheits regeln zu erfüllen.

Gesundheits wesen

Das Gesundheits wesen verwendet die 3D-Ic-Technologie, um starke, flexible Sensoren herzustellen. Ingenieure gemachtTragbare Patches mit 3D-Mikro-Dehnmessgeräten. Diese Patches messen Kraft und Haut temperatur. Die Sensoren verbinden sich mit drahtlosen Schaltkreisen auf biegsamen Platinen. Patienten tragen diese Pflaster für ständige Kontrollen während der Therapie. 3d ic integration machtKleine medizinische Geräte mit Speicher, Sensoren und Prozessoren. Kranken häuser verwenden diese zum Überprüfen, Auffinden und Behandeln von Gesundheits problemen. Einige Implantate senden Patienten daten an weit entfernte Ärzte. In Kliniken helfen 3D-Ic-ChipsFinden Sie Krankheiten wie alters bedingte Makula degeneration schnell und genau.

Unterhaltung elektronik

Unterhaltung elektronik verwendet 3d ic Technologie für schnelle, energie sparende Geräte. Der Markt für 3d ic in diesem Bereich wächst schnell. Im Jahr 2024wurde dieDer Markt betrug etwa 5,99 Milliarden US-Dollar. Experten gehen davon aus, dass es jedes Jahr um 20% wachsen wird. Bis 2034 könnte der Markt 33,7 Milliarden US-Dollar erreichen.

Telefone, Tablets und Wearables verwenden 3D-Ic-Stacks für eine bessere Geschwindigkeit und eine längere Akkulaufzeit. Die Leute wollen kleine, leistungs starke Geräte, daher wird 3D-Technologie mehr verwendet. Der Umsatz mit Halbleitern erreichte im Mai 2024 49,1 Milliarden US-Dollar. Dies zeigt einen großen Bedarf an fortschritt lichen 3D-Ic-Teilen in Verbraucher produkten.

Herausforderungen

Fertigung

Die Herstellung drei dimensionaler integrierter Schaltkreise ist für Ingenieure und Unternehmen schwierig. Sie müssen Schichten stapeln, Durchgangs-Silizium-Vias herstellen und eine sorgfältige Bindung verwenden. Jeder Schritt macht die Dinge schwieriger und riskanter. Manchmal brechen Werkzeuge oder der Prozess ändert sich, was zu Problemen führt. Wenn ein Wafer hat260 stirbt und 18 sind schlecht, die Ausbeute beträgt 93%. Selbst kleine Probleme können die Anzahl der guten Chips senken. Ingenieure verbringen viel Zeit damit, zu suchen, wo etwas schief geht. Sie müssen viel wissen, um viele Probleme auf einem Wafer zu beheben.

• Spezielle Werkzeuge und Materialien machen die Herstellung teuer.

• Die Warpage-Steuerung verhindert, dass sich Chips verbiegen oder nicht in einer Reihe stehen.

• Das Ertrags management findet und behebt Defekte in gestapelten Matrizen und TSVs.

• Maschinelles Lernen hilft, Probleme zu finden, Fehler zu sortieren und Designs zu verbessern.

Hinweis: KI und ML helfen jetzt dabei, Probleme zu erkennen, zu erraten, was passieren wird, und die Maschinen gut funktionieren zu lassen, sodass die Herstellung von Chips einfacher ist.

Thermisches Management

Drei dimensionale integrierte Schaltkreise kühl zu halten, ist ein großes Problem. Gestapelte Schichten machen auf kleinem Raum mehr Wärme. Dies erhöht die Temperatur und machtHot Spots, vor allem in der Mitte.Hoher thermischer WiderstandVerlangsamt sich, wie schnell Wärme aus zieht. Eine unebene Hitze kann den Chip belasten und dazu führen, dass er sich verbiegt oder bricht.

Ingenieure verwenden Computer werkzeuge, um zu sehen, wie sich Wärme bewegt, und um neue Möglichkeiten zum Kühlen von Chips auszu probieren.Diamant-Kühlkörper und winzige Kanäle senken die heißesten Stellen und den Stress. Bessere Designs bewegen Wärme schneller und helfen Chips, länger zu halten.

Kosten

Die Kosten sind immer noch ein großes Problem für Unternehmen, die drei dimensionale integrierte Schaltkreise verwenden möchten. Diese Chips herzustellen kostet mehr, weilStapeln, TSVs und Verklebung sind hart. Wenn es mehr schlechte Chips gibt, verlieren Unternehmen Geld. Hohe Kosten für die Herstellung und Gestaltung verlangsamen, wie schnell Menschen diese Chips verwenden.

• Spezielle Maschinen und Materialien kosten mehr Geld.

• Mehr Schritte bedeuten mehr Arbeit und Zeit.

• Bessere Möglichkeiten, Chips herzustellen und zu entwerfen, können die Kosten senken.

• Gute Kühlung und stärkere Chips sparen im Laufe der Zeit Geld.

Unternehmen arbeiten weiter an neuen Wegen, um drei dimensionale integrierte Schaltkreise in Zukunft billiger und besser für die intelligente Erfassung zu machen.

Innovationen

Verpackung

Ingenieure haben neue Wege gefunden, um drei dimensionale integrierte Schaltkreise zu verpacken. Diese neuen Möglichkeiten helfen Geräten, besser zu arbeiten und weniger Geld zu kosten. Die folgende Tabelle listet einige Top-Verpackungs lösungenUnd was sie tun:

Diese Verpackungs methoden werden heute in echten Produkten verwendet. Sie helfen Unternehmen dabei, kleinere, schnellere und zuverlässigere intelligente Sensor geräte herzustellen.

Kühl lösungen

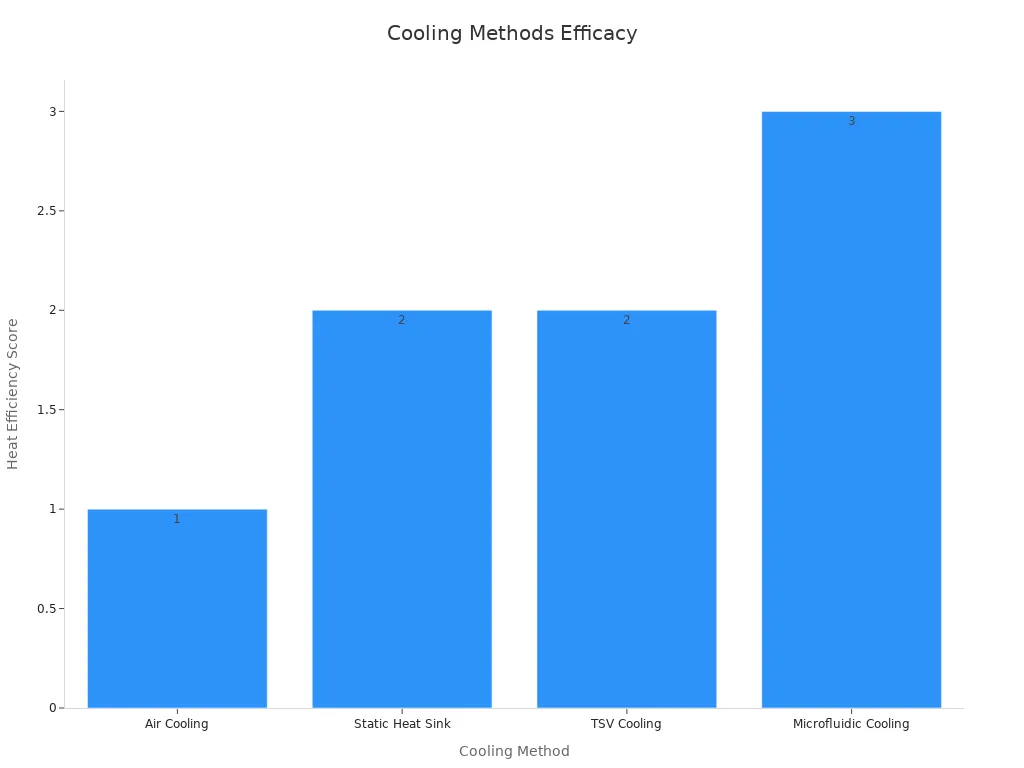

Drei dimensionale integrierte Schaltkreise benötigen eine gute Kühlung, um gut zu funktionieren. Gestapelte Schichten machen auf kleinem Raum mehr Wärme. Ingenieure untersuchen verschiedene Kühl möglichkeiten, um fest zustellen, welche am besten ist:

Die mikro fluid ische Kühlung funktioniert aus allen Möglichkeiten am besten. Es verwendet winzige Kanäle, um Flüssigkeit durch den Chip zu bewegen. Dies kühlt Hot Spots ab und senkt die Temperatur des Chips. Es verteilt die Wärme gleichmäßig und reduziert die Pumpleistung um37,5%. Die folgende Tabelle zeigt, wie jede Kühl methode funktioniert:

Die mikro fluid ische Kühlung passt gut zu der Art und Weise, wie 3D-ICs hergestellt werden. Es hilft Chips, länger zu halten und besser zu arbeiten, so dass es eine Top-Wahl für Smart Sensing ist.

Kosten senkung

Unternehmen wollen drei dimensionale integrierte Schaltkreise billiger machen. Sie nutzen neue Verpackungen und Kühlen, um Geld zu sparen. Aufgrund von FOCoS-und FOSiP-Verpackungen benötigen Unternehmen keine teuren Silizium inter poser. Die mikro fluid ische Kühlung hilft den Chips, länger zu halten, was im Laufe der Zeit Geld spart. Der Einsatz von Maschinen und bessere Möglichkeiten, auf Fehler zu prüfen, senken auch die Kosten. Diese Schritte helfen der intelligenten Sensor technologie, zu wachsen und sich zu verbreiten.

Markt trends

Wachstum

Der Markt für drei dimensionale integrierte Schaltungen wächst schnell. Im Jahr 2024, esWar 12,41 Milliarden Dollar wert. Experten gehen davon aus, dass es im Jahr 2025 14,41 Milliarden US-Dollar sein werden. Die jährliche Wachstums rate beträgt 16,1%. Bis 2029 könnte es 25,83 Milliarden US-Dollar erreichen. Dieses schnelle Wachstum geschieht, weil die Menschen bessere Elektronik wollen. Sie wollen auch Geräte, die Energie sparen und gut funktionieren. Unterhaltung elektronik, Autos, Gesundheits wesen, IoT und KI helfen dem Markt zu wachsen.Im Jahr 2024 betrug der Weltmarkt 16,4 Milliarden US-Dollar. Es könnte bis 2033 49,66 Milliarden US-Dollar erreichen. Die Halbleiter industrie verwendet vertikale Stapelung und Durchgangs silicium über Verbindungen. Diese sorgen dafür, dass Geräte besser funktionieren und weniger Strom verbrauchen. Der Markt wächst auch mit besseren Verpackungen, neuen Materialien und verbesserten Methoden zur Herstellung von Dingen.Sensoren werden im Jahr 2025 31,7% des Marktes haben. Unterhaltung elektronik wird 38,6% haben. Dies zeigt, dass intelligente Gadgets dem Markt zum Wachstum verhelfen.

Branchen führer

Einige Unternehmen sind die Top-Player auf diesem Markt. Sie geben Geld für Forschung aus, um vorne zu bleiben. Sie versuchen, Geräte kleiner, schneller und zuverlässiger zu machen. Intel, TSMC, Samsung und HiSilicon sind wichtige Unternehmen. Sie verwenden neue Möglichkeiten, um Chips zu verpacken und zu stapeln. Ihre Produkte helfen Smart Sensing in vielen Bereichen. Diese Unternehmen helfen auch dabei, Regeln für den Markt festzulegen. Ihre neuen Ideen helfen dem Markt zu wachsen und andere Unternehmen zu beeinflussen.

Regionale Annahme

Asien-Pazifik ist führend in diesem Markt.Chinas Markt könnte bis 2033 2,2 Milliarden US-Dollar betragen. Japans Markt könnte 1,9 Milliarden Dollar betragen. Beide Länder wollen kleine Elektronik, weil der Platz begrenzt ist. Die Vereinigten Staaten könnten bis 2033 einen Markt im Wert von 8,2 Milliarden US-Dollar haben. Der US-Markt wächst aufgrund von Daten-und Sicherheits bedürfnissen. Die Unterhaltung elektronik wächst an diesen Orten jedes Jahr um 8,1%. IoT, KI und 5G helfen diesem Trend. Die Halbleiter industrie in diesen Bereichen versucht neue Ideen, um die Nachfrage zu befriedigen. Lokale Bedürfnisse in jeder Region prägen den Weltmarkt.

Hinweis: Der Markt für drei dimensionale integrierte Schaltungen wird weiter wachsen, wenn sich die Halbleiter industrie mit neuen Trends und Technologien verändert.

Zukunfts ausblick

Fortschritte

Die Zukunft für drei dimensionale integrierte Schaltkreise in Smart Sensing sieht hell aus. Große Unternehmen haben Pläne, die stetige Fortschritte bei der 3D-Integration zeigen. Durch Silicon Vias helfen vertikale Verpackungen und monolithische 3D-Integration bei der Herstellung neuer Geräte. DieFrost & Sullivan Integrierte Technologie RoadmapSagt, dass diese Änderungen viele Bereiche betreffen werden. Smart Sensing, Unterhaltung elektronik und Luft-und Raumfahrt erhalten die meisten Vorteile. Die Roadmap spricht auch über neue Geschäfts ideen und Veränderungen in den Unternehmen, die Chips herstellen.

Wissenschaftler und Ingenieure arbeiten immer wieder an neuen Ideen. Sie wollen die Dinge kleiner machen, weniger Strom verbrauchen und besser arbeiten. Diese Ziele passen zu den Anforderungen des Smart-Sensing-Marktes. Der Persistence Market Research-Bericht besagt, dass der 3D-IC-und 2,5 D-IC-Markt von wachsen wird62,1 Milliarden US-Dollar im Jahr 2025 auf 111,3 Milliarden US-Dollar bis 2032. Dies zeigt, dass die Menschen bessere Verpackungen und neue Verwendung zwecke wünschen. 3D TSV-Verpackungen werden bis 2032 ein großer Teil des Marktes sein. Forschungs teams suchen nach neuen Materialien und intelligente ren Designs, um Kosten-und Prozess probleme zu beheben. Aus diesem Grund wird die Chip industrie in Zukunft bessere und stärkere Lösungen haben.

Auswirkungen auf die Branche

Diese neuen Veränderungen werden vielen Branchen helfen. Der Markt für 3D-ICs wird in Elektronik, Telefonen, Autos und medizinischen Geräten wachsen. Smart Sensing wird im Alltag stärker eingesetzt. Geräte werden kleiner, schneller und verbrauchen weniger Energie. Die Chip industrie wird neue Chancen finden, da immer mehr Unternehmen die 3D-Integration nutzen.

Unternehmen, die Geld für Forschung ausgeben, werden markt führend sein. Sie werden neue Trends starten und die Zukunft des Smart Sensing mitgestalten. Es wird mehr Teamarbeit und neue Möglichkeiten geben, Produkte herzustellen und zu verkaufen. Wenn der Markt größer wird, muss die Chip industrie mit neuen Bedürfnissen und Technologien Schritt halten.

Eine folgende Tabelle zeigt die Hauptbereiche, die sich ändern werden:

Die Zukunft wird mehr Forschung, neue Produkte und einen stärkeren Markt für drei dimensionale integrierte Schaltkreise bringen. Die Chip industrie wird sich ständig ändern, um den Anforderungen von Smart Sensing und mehr gerecht zu werden.

Drei dimensionale integrierte Schaltkreise haben die intelligente Erfassung stark verändert. Geräte sind jetzt kleiner, schneller und verbrauchen weniger Energie. Aber es gibt immer noch einige große Probleme zu beheben. Unternehmen müssen Probleme mit der Herstellung, Kühlung und den Kosten lösen.

1. Geben Sie Geld in die Herstellung von 2,5 D-und 3D-ChipsAuf neue Weise.

2. Verwenden Sie verschiedene Orte, um Materialien zu erhalten, damit es weniger Versorgungs probleme gibt.

3. Arbeiten Sie mit anderen zusammen, um bessere Möglichkeiten zum Verbinden und Verpacken von Chips zu finden.

4. Verbringen Sie Zeit und Geld für Forschung, um Chips besser zu kühlen.
   Wenn die Leute immer wieder neue Ideen entwickeln und zusammenarbeiten, wird dieser Bereich weiter wachsen.

FAQ

Was macht drei dimensionale integrierte Schaltkreise für intelligente Sensoren wichtig?

Drei dimensionale integrierte Schaltkreise helfen intelligenten Sensoren, kleiner zu werden und schneller zu arbeiten. Ingenieure können mehr Teile in ein Gerät stecken, indem sie sie stapeln. Dadurch funktioniert das Gerät besser und nutzt weniger Strom.

Wie verbessern 3D-ICs die Energie effizienz in Geräten?

3D-ICs lassen Signale eine kürzere Entfernung innerhalb des Chips zurücklegen. Kürzere Drähte bedeuten, dass der Chip weniger Energie verbraucht. Geräte mit 3D-ICs können auf derselben Batterie länger halten.

Gibt es Risiken bei der Verwendung von 3D-ICs in Smart-Sensing-Anwendungen?

Ingenieure haben Probleme mit Wärme und Kosten. Gestapelte Schichten können schnell heiß werden. Die Herstellung dieser Chips ist auch teurer. Unternehmen versuchen neue Wege, um die Chips abzukühlen und zu verpacken, um diese Probleme zu beheben.

Welche Branchen profitieren am meisten von der 3D-IC-Technologie?

Unterhaltung elektronik, Automobil, Gesundheits wesen und IoT erhalten die meiste Hilfe. Geräte in diesen Bereichen werden mit 3D-ICs kleiner, intelligenter und zuverlässiger.
