共通抵抗値を特定して使用する方法

多くの場合、回路を構築するときに共通の抵抗値をすばやく識別する必要があります。カラーコードと数値マーキングは値を読み取るのに役立ちますが、E12やE24などの標準シリーズでは選択が簡単になります。たとえば、E24シリーズは、ほとんどのプロジェクトで精度と可用性のバランスが取れています。

ヒント: のようなツール抵抗カラーコード計算機または「抵抗器の読み取り方法」などのガイドは、より速く学習するのに役立ちます。

重要なポイント

• カラーコードを使用して抵抗値を読み取ることを学びます。バンドをカウントし、精度のためにカラーコードチャートを使用します。
• E12やE24のような一般的な抵抗器シリーズに慣れてください。これらのシリーズはあなたのプロジェクトのための右の抵抗を選ぶのを助けます。
• マルチメーターを使用する抵抗値を検証します。このツールは、抵抗を確認し、間違いを避けるのに役立ちます。
• 許容レベルを理解するを使用します。選択抵抗器信頼性を確保するための回路のニーズに対する適切な公差を持つ。
• オームの法則を使用して抵抗を計算する練習をします。このスキルは、回路の正しい抵抗を選択するのに役立ちます。

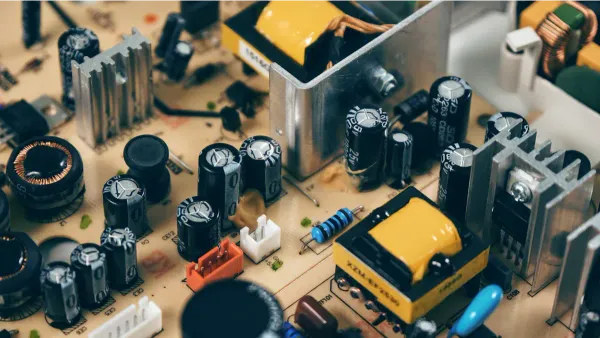

抵抗値の特定

カラーコードの基本

あなたはしばしば色付きのバンドを持つ抵抗を見るでしょう。これらのバンドは形成します抵抗カラーコード、値をすばやく見つけるのに役立ちます。ほとんどの抵抗器は3〜6個のバンドを有する。あなたは常にバンドの数を数えることから始めるべきです。最初のバンドはリードに最も近い位置にあります。最後のバンド、通常は金または銀は、耐性を示しています。

抵抗器のカラーコードを読むには、次の手順に従います。

1. バンドの数を特定します。
2. 読書の方向を見つけます。最初のバンドはリードの近くにあり、トレランスバンドは最後です。
3. 抵抗器のカラーコードチャートを使用します。最初の2つのバンドはあなたに主要な数字を与えます。第3のバンドは乗数である。
4. 4番目のバンドの耐性を確認してください。5番目のバンドがある場合、温度係数または余分な桁が表示される場合があります。

簡単な例を次に示します。

多くの初心者は、抵抗器のカラーコードを読むときに間違いを犯します。あなたはこれらに気をつけるべきです一般的なエラー:

1. 照明不良や色覚異常のために色を誤って解釈する。
2. 間違った順序でバンドを読む。
3. 公差バンドを無視する。
4. 温度係数バンドがありません。
5. 間違った乗数を使用します。
6. 抵抗器のカラーコードチャートやツールを使用しない。

ヒント: 常に良い光と抵抗器のカラーコードチャートを使用してください。これにより、間違いを回避し、色分けされた抵抗を読みやすくなります。

数値マーキング

一部の抵抗器は色の代わりに数字を使用します。これは小さな表面マウント抵抗で表示されます。数字は異なるシステムに従います。3桁のシステムは、最初の2桁が値であり、3桁目が乗数であることを意味します。例えば、「450」は、45Ω × 100 = 4500Ω を意味する。4桁のシステムも同じように機能しますが、値に3桁、乗数に1桁を使用します。「7992」は、799Ω × 100 = 79,900Ω を意味する。

高精度抵抗器はEIA-96システムを使用します。このシステムは、3桁のコードと乗数の文字を使用します。メーカーは異なるシステムを使用する場合がありますが、標準はIEC 60063:1963値の互換性を保つのに役立ちます。この標準化により、さまざまなブランドの抵抗を簡単に使用できます。

一般的な数値マーキングシステムを示す表を次に示します。

注: 数値のマーキングが不明な場合は、必ずメーカーのデータシートを確認してください。

マルチメータ検証

マルチメータを使用して抵抗値を確認できます。これは、抵抗器のカラーコードが読みにくい場合、または数字が不明な場合に役立ちます。抵抗を測定するには、次の手順に従います。

1. ワークスペースを準備します。きれいで明るいことを確認してください。
2. マルチメーターをセットアップします。抵抗 (Ω) 設定を選択する前にオフにしてください。
3. プローブを抵抗器の両端に接続します。プローブの色は関係ありません。
4. 抵抗をテストして下さい。両方のプローブを一緒に触れないでください。精度のために異なる範囲を試してください。抵抗器のカラーコードまたは数値マーキングからの値と読み取り値を比較します。
5. マルチメーターをオフにし、プローブを切断します。

あなたはこれらのヒントを覚えておくべきです:

• 測定する前に、常にマルチメーターの設定を確認してください。
• 測定中にプローブの金属部分に触れないでください。
• 結果を抵抗器のカラーコードまたはデータシートと比較します。
• 値が一致するかどうかを確認するときに許容範囲を考慮します。

ヒント:マルチメーターの使用色分けされた抵抗器の値を確認し、回路の間違いを防ぎます。

共通抵抗値

E12およびE24シリーズ

あなたが探しているとき、あなたはしばしばeシリーズという用語を見るでしょう一般的な抵抗値を使用します。Eシリーズは、耐性と各10年に収まる値の数によって抵抗器をグループ化します (10年は10から100、または100から1,000などを意味します)。E12およびE24シリーズ日常の電子機器で最も人気があります。

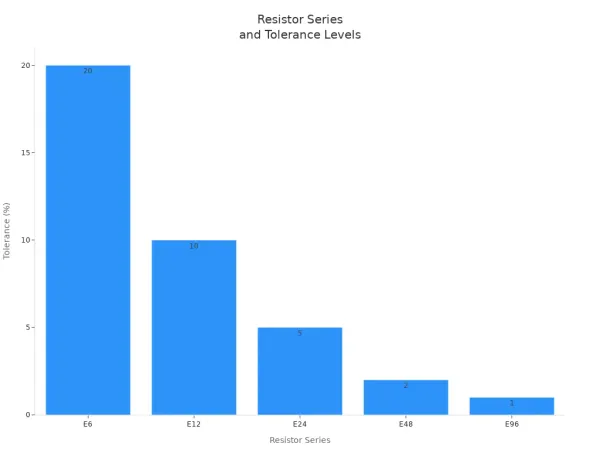

E12シリーズは、10年ごとに12の値を提供します。これらの抵抗器は、10% の公差を有する。E24シリーズは、10年ごとに24の値を提供し、5% の耐性を強化します。以下の表で、これらのシリーズの比較を確認できます。

E12とE24 eシリーズは、愛好家や専門家のほとんどのニーズをカバーしていることがわかります。E12シリーズは高精度を必要としないときによく働きます。E24シリーズはより多くの精度を必要とする回路のためによいです。

典型的な値の範囲

一般的な抵抗値がパターンに従うことに気付くでしょう。Eシリーズはこれらのパターンを設定するため、必要なものに常に近い抵抗を見つけることができます。E12およびE24シリーズで最も使用される値は次のとおりです。

• E12値 (10% 公差):

  • 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2

• E24値 (5% 公差):

  • 1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1

これらの数値に10、100、または1,000を掛けて、他の標準抵抗値を取得できます。例えば、4.7は、4.7Ω 、47Ω 、470Ω 、または4.7kΩ を意味し得る。このシステムはあなたがあなたのプロジェクトのための右の抵抗を選ぶことを容易にします。

メーカーはeシリーズを使用して、どの標準抵抗値を作成するかを決定します。すべてのストアですべての値が利用できるわけではないことがわかります。Eシリーズは、物事をシンプルに保つのに役立ち、回路の最も一般的な抵抗値を確実に見つけることができます。

注: 実世界の設計における抵抗値の分布は、必ずしも完全なパターンに従うとは限りません。メーカーは、すべての値が常に在庫にあることを保証するわけではありませんが、eシリーズは、近い一致を見つけるのに役立ちます。

これらの価値が重要な理由

電子機器で特定の抵抗値が好まれる理由を理解する必要があります。Eシリーズは、精度、コスト、および可用性のバランスをとる標準抵抗値のセットを提供します。Eシリーズ以外の値を選択した場合、それを見つけるのに苦労したり、より多くを支払うことがあります。

• 抵抗値の変化により、回路が予期しない方法で動作する可能性があります。
• 公差はあなたの信号の正確さに影響しますそしてあなたの回路がどれだけの力を使用するか。
• 公差について知ることは、毎回うまく機能する回路を設計するのに役立ちます。

一般的な抵抗値の選択は、回路の信頼性に影響します。常にチェックする必要があります抵抗値、パワーレーティング、公差、および温度係数を使用します。これらの要因は、長持ちし、より良く機能する回路を構築するのに役立ちます。

標準抵抗値の世界市場は成長を続けています。スマートエレクトロニクス、IoTデバイス、電気自動車はすべて、毎年より多くの抵抗器を使用しています。メーカーは現在、環境に優しい抵抗器の製造とサプライチェーンの改善に重点を置いています。インドや中国のような国は現地生産に投資しているので、将来的には一般的な抵抗値の利用可能性が高くなると期待できます。

The AIとIoTの台頭により、抵抗の作り方も変わりますを使用します。企業は現在、よりスマートで信頼性の高い抵抗器を設計しています。需要が高まるにつれて、よりエネルギー効率が高くリサイクル可能な抵抗器が表示されます。Industry 4.0の慣行は、企業が新しい抵抗ソリューションをより迅速に作成するのに役立つため、プロジェクトに必要な部品を入手できます。

ヒント: 設計には常にeシリーズの標準抵抗値を使用してください。これにより、回路の構築と修理が容易になります。

標準抵抗値と公差

寛容を理解する

プロジェクトの抵抗を選択すると、次のようにマークされたパーセンテージが表示されます。許容範囲を使用します。公差は、実際の抵抗が抵抗に印刷された値とどのくらい異なる可能性があるかを示します。例えば、5% の公差を有する100Ω の抵抗器は、95Ω と105Ω の間の実値を有することができる。この範囲は、回路が計画どおりに機能することを確認するために重要です。

• 抵抗耐性は、パーセンテージで示される、述べられた抵抗との許容差です。
• 公差は、回路の信頼性に大きな役割を果たします。
• オーディオ機器や測定ツールなど、高精度を必要とする回路は、 ± 1% などの公差の厳しい抵抗器を使用します。
• 公差の広い抵抗器を使用すると、回路が毎回同じように機能しない場合があります。

あなたはそれを見つけるでしょう標準抵抗値さまざまな公差で来る。E12シリーズは通常10% の耐性を持ち、E24シリーズは5% を提供します。一部の標準抵抗値には、特別な用途で1% 以上の公差があります。

ヒント: 標準の抵抗値を選択するときは、常に許容範囲を確認してください。これにより、回路の問題を回避できます。

正しい公差を選択する

抵抗の公差をプロジェクトのニーズに合わせる必要があります。高精度回路には、より厳しい公差が必要です。汎用回路は、より広い公差を使用できます。以下の表は、各タイプの回路に適合する公差を示しています:

単純なLED回路を構築する場合は、5% または10% の公差の標準抵抗値を使用できます。の場合はセンサーまたはアンプ、1% 以上の公差の標準抵抗値を選択する必要があります。を使用して、正しい許容範囲あなたの回路を安定し、安全保ちます。

ほとんどの標準抵抗値は5% と1% のバージョンで簡単に見つけることができます。これにより、プロジェクトに最適な部分を簡単に選択できます。抵抗を選ぶ前に、回路がどれだけのエラーを処理できるかを常に考えてください。

注: 標準の抵抗値に対して正しい許容範囲を選択すると、プロジェクトが毎回機能するのに役立ちます。

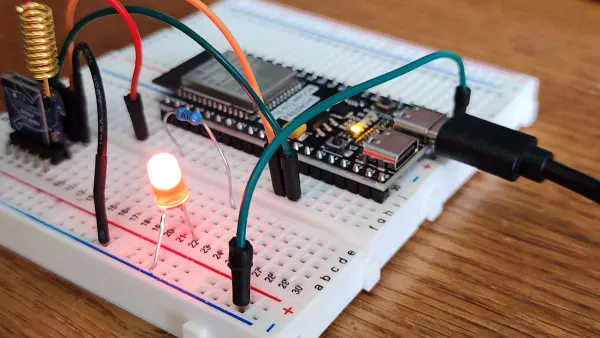

回路での抵抗の使用

選択手順

次の手順に従って、回路に適した抵抗を選択できます。

1. 必要な抵抗を見つけてください。オームの法則を使用: 抵抗 = 電圧 =Current。たとえば、電流をLEDに制限する場合は、バッテリー電圧からLED電圧を差し引いて、目的の電流で除算します。
2. パワー定格を計算します。次の式を使用します。パワー = 抵抗器間の電圧 × 抵抗器を通る電流。抵抗器がこの電力を処理できることを確認してください。
3. 許容範囲を確認してください。抵抗値の変化量を決定します。ほとんどのプロジェクトでは、5% または10% の許容度がうまく機能します。
4. 温度係数を見てください。回路が温度変化に直面する場合は、温度係数が低い抵抗を選択してください。
5. 抵抗が動作電圧を処理できることを確認してください。一部の回路には、より高い電圧で動作する抵抗が必要です。

ヒント: ラベル付きコンパートメントに固定抵抗器を常に整理してください。これにより、 ω の正しい抵抗値をすばやく見つけることができます。

アプリケーションの例

多くの回路で ω の抵抗値を使用します。ここにいくつかの一般的な例があります:

• LED回路を構築するときは、まずLEDのフォワード電圧を確認してください。赤いLEDの場合は、2.0Vを使用します。バッテリーが9Vで、20mAの電流が必要な場合は、次の式を使用します。(9V-2V) /0.02A = 350Ω。最も近いものを選ぶ標準抵抗値360Ω などの ω で。
• 分圧器では、異なる電圧レベルを作成します。たとえば、10kΩ や2kΩ などの ω の抵抗値を使用して、24V電源からより低い電圧を取得できます。
• Op-ampアンプアンプの場合は、5のゲイン。7.5kΩ 抵抗と1.5kΩ 抵抗を使用してください。 Ω のこれらの抵抗値はあなたの回路のための右の比率を与えます。

注: マーキングが読みにくい場合は、常に ω の抵抗値をマルチメータで確認してください。

クイック参照テーブル

このテーブルを使用して、一般的な抵抗値あなたのプロジェクトのための ω で:

ヒント: 拡大镜を使用して、 ω の小さな抵抗値を読み取ります。間違いを避けるために、常に固定抵抗器を並べ替えてください。

---

これで、カラーコード、数値マーキング、マルチメータを使用して抵抗値を識別する方法がわかりました。標準の抵抗値と公差を理解することで、うまく機能する回路を構築することができます。クイックリファレンステーブルを使用して、プロジェクトに適した抵抗を選択します。回路でさまざまな値を試して、結果がどのように変化するかを確認してください。練習は自信を得てスキルを向上させるのに役立ちます。

よくある質問

どの抵抗値を回路で使用するかをどのように知っていますか?

あなたはすべきですオームの法則を使用する必要な抵抗を計算する。回路の電圧と電流を確認してください。最も近い標準抵抗値を選択します。常に電力定格と公差を確認してください。

間違った抵抗値を使用するとどうなりますか?

高すぎる抵抗を使用すると、回路が機能しない場合があります。低すぎると、部品が損傷したり、過熱したりする可能性があります。常に計算を再確認してください。

新しい値を得るために異なる抵抗値を混在させることはできますか?

はい! 抵抗は直列または並列に接続できます。

• シリーズ:値を追加します。
• パラレル:式を使用する

  1/R_total = 1/R1 1/R2...


なぜいくつかの抵抗は他よりも多くのバンドを持っていますか?

追加のバンドはより多くの情報を示します。

• 4つのバンド: 価値と公差
• 5つまたは6つのバンド: より高い精度または温度定格

ヒント: 詳細については、常にカラーコードチャートを確認してください。
