12ボルトダイオードとその1つの方法電流制御を理解する

A12ボルトダイオード1つの方法はaとして働きますゲートキーパー電子システムでは、電流を一方向に流しながら、反対方向に遮断します。この重要な機能敏感な電子部品を保護する逆電流と電圧スパイクから。自動車の電気回路では、ダイオードはオルタネーターとバッテリー間の直流の流れを維持するのに役立ち、バッテリーの消耗を防ぎ、電気ノイズから保護します。ダイオードは、一方向バルブのように、電流が必要な場所にのみ移動することを保証し、電圧を安定させ、回路を安全に保ちます。学生や愛好家は、12Vシステムを確実に機能させるために、これらの電子機器に依存しています。

重要なポイント

• 12ボルトのダイオードは、電流が一方向にのみ流れるようにします。回路を保護する逆電流または電圧スパイクによる損傷から。
• ダイオード一方向ゲートのように機能する特別なP-N接合を使用して作業し、フォワードバイアスで電流を開き、リバースバイアスでブロックします。
• Zenerダイオードや電流調整ダイオードなどのさまざまなダイオードタイプは、12Vシステムで電圧を制御し、電流を安定させるのに役立ちます。
• ダイオードは、ACをDCに変換し、誤った電流の流れから保護し、安全で信頼性の高い動作のために電圧を調整することにより、回路で重要な役割を果たします。
• 適切なダイオードを選択し、マルチメーターでテストすることで、12V回路がうまく機能し、電気的な問題から保護されたままになります。

12ボルトダイオード片道関数

ダイオードの基本

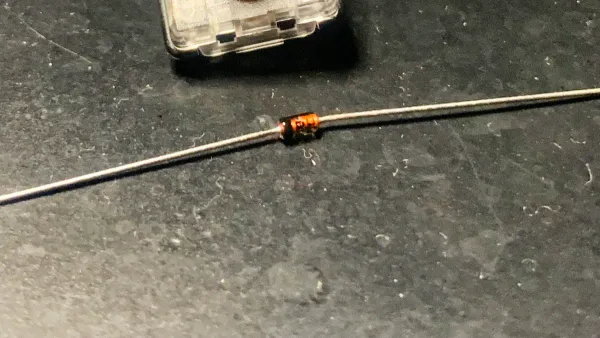

一方向12ボルトのダイオードは、多くの電子回路の基本的なビルディングブロックとして機能します。この小さな2端子デバイスは、アノードおよびカソードからなる。ダイオードを他の電子部品と区別する主な特性は、電流が一方向にのみ流れるようにする能力です。アノードがカソードよりも高い電圧に接続すると、ダイオードは伝導します。電圧が反転すると、ダイオードは電流の流れをブロックします。このユニークな動作はと呼ばれます修正交流 (AC) を直流 (DC) に変換するために不可欠です。

ダイオードの構造はaに依存しますP-n接合、P型とn型の半導体材料が出会うときに形成されます。このジャンクションでは、枯渇地域はバリアとして機能します電子の動きに。前方にバイアスされると、バリアが収縮し、電流が流れます。逆バイアスすると、バリアが大きくなり、電流の流れが止まります。典型的なシリコンダイオードのフォワード電圧降下は約0.6〜0.7ボルトですを使用します。この特性により、12ボルトダイオードは1つの方法で12Vシステムの電流を制御するための信頼できる選択肢になります。

ヒント:ダイオードをaと考える電気のための一方通行を使用します。車 (電流) は、入口 (アノード) から出口 (カソード) までしか移動できません。車が間違った方向に行こうとすると、ダイオードが逆電流をブロックするのと同じように、通りがそれをブロックします。

ダイオードの流れ

ダイオード電流の流れは、さまざまな条件下で電流がダイオードをどのように移動するかを表します。1つの方法で12ボルトのダイオードでは、アノードがカソードよりも高い電圧にあるときに電流が容易に流れます。これはフォワードバイアスと呼ばれる。ダイオードは開くゲートのように機能し、電流を通過させます。電圧が反転すると、ダイオードは逆バイアスになります。ゲートが閉じ、電流の流れがほぼ完全に停止します。わずかな漏れ電流のみ合格する可能性がありますが、ほとんどの回路に影響を与えないほど小さいです。

実用的な12V回路では、12ボルトダイオード1つの方法はいくつかの重要な役割を果たします。

• 電源から負荷に電流を流すことができますが、現在の戻りの試みをブロックするを使用します。
• バッテリーが電源に戻って放電するのを防ぎます。
• 回路のさまざまな部分を分離し、誤った信号や損傷を引き起こす可能性のある不要な電流の流れを停止します。
• 過剰な電流に対する安全な経路を提供することにより、敏感な電子部品を電圧スパイクから保護します。

特殊なタイプのダイオードであるツェナーダイオードは、電圧が一定のレベルに達したときに電流の流れを逆に制御することもできます。たとえば、12V Zenerダイオード電圧が12ボルトを超えると、逆の伝導が開始されます。このアクションは、電圧を調整し、過電圧から回路を保護するのに役立ちます。

整流回路のダイオード電流の流れは見やすくなります。ACサイクルの正の半分の間に、ダイオードは伝導し、電流が負荷に達することを可能にします。負の半分の間、ダイオードは電流をブロックし、ACを脈動するDCに変えるを使用します。このプロセスは、電源の整流の基礎です。

電流の流れを制御するダイオードの有効性は、多くの実験で証明されています。たとえば、DC電源のブロッキングダイオードは、電子チェックバルブとして機能しますを使用します。電源から負荷に電流を流しますが、逆流を止めて、電源と負荷の両方を保護します。

ダイオードのしくみ

P-Nジャンクション

すべてのダイオードの心臓部はP-N接合部です。この接合は、p型とn型の半導体材料がダイオード内で出会うときに形成されます。ミーティングポイントは、枯渇地域と呼ばれる特別なエリアを作成します。この領域は、電荷キャリアの流れに対する障壁として機能します。P-N接合はダイオードに一方向の電流制御を与えますを使用します。

• P-N接合の空乏領域は、電流が一方向にのみ流れることを可能にするバリアとして機能します。
• 前方バイアスは障壁を減らし、電荷キャリアが交差し、電流が流れるようにします。
• 逆バイアスはバリアを増加させ、電流の流れを遮断する。
• この特性は、電流方向を制御するダイオードの能力の基本である。

The P-N接合の物理的特性は、必要な電圧の量に影響します12Vダイオードで流れる電流のために。次の表は、これらのプロパティが電圧しきい値にどのように影響するかを示しています。

P-N接合は、ダイオードを電流の一方向ゲートのように機能させるものです。このユニークな構造は、12V回路でダイオードがどのように機能するかを説明しています。

前方および逆バイアス

ダイオードの挙動は、印加される電圧の方向によって変化する。フォワードバイアス領域では、アノードはカソードよりも高い電圧に接続されます。これにより、空乏領域が減少し、電流が流れやすくなります。電圧が特定のしきい値を超えると、電流は急速に増加しますを使用します。電流が大きく変化しても、ダイオード全体の電圧降下はほぼ同じままです。

逆バイアス領域では、カソードはアノードよりも高い電圧に接続する。これにより、枯渇領域が広がり、電流の流れがブロックされます。わずかな漏れ電流のみが通過しますが、これは非常に小さいため、通常は回路に影響を与えません。逆バイアス領域は、電圧が非常に高くなるまでダイオードが伝導しないようにします。これにより、その目的のために設計されていない限り、ダイオードが損傷する可能性があります。

フォワードバイアス領域は、電流を一方向に流すために重要です。逆バイアス領域は、他の方向の電流を遮断するために重要である。これらの2つの領域は、12Vシステムでダイオードが一方向コントローラとしてどのように機能するかを説明しています。フォワードバイアス領域とリバースバイアス領域が一緒になって、ダイオードを多くの電気回路の重要な部分にします。

注:フォワードバイアス領域は整流器とLEDドライバで使用されます逆バイアス領域は電圧レギュレータで使用され、保護回路を使用します。両方の地域は、12Vアプリケーションでダイオードがどのように機能するかにおいて役割を果たします。

12V回路のキーダイオードタイプ

現在の調整ダイオード

A現在の調整ダイオード現在を安定させます12V电子回路。このダイオードは、定電流ダイオードとも呼ばれ、内部に特別な構造を使用します。多くの場合、ゲートがソースに接続されたJFETが含まれています。この設計により、電圧が変化しても、ダイオードの抵抗を変更して電流を同じに保つことができます。12V回路では、ダイオードは電流を感知して調整します。これは、敏感な部品をあまりにも多くの電流から保護するのに役立ちます。多くの自動車および産業システムこれらのダイオードを使用してライト、ファンに電力を供給し、センサーを使用します。ダイオードはオームの法則に従って動作し、電圧が上下すると抵抗が変化して電流が安定していることを確認します。

ヒント: 電流調整ダイオードは、12Vシステムのバッテリー充電と電源制御にとって重要です。

ツェナーダイオード

Aツェナーダイオード通常の整流ダイオードとは異なります。両方向の電圧を制御できますが、逆バイアスでの作業で最もよく知られています。ダイオードの両端の電圧が特定のポイントに達すると、ブレークダウン電圧、ツェナーダイオードが動作し始めます。これにより、電流が変化しても電圧が安定します。12V電子回路では、12Vツェナーダイオードが12Vに近い電圧を保持します。ツェナーダイオードは高度にドープされているため、正確な破壊電圧が得られます。これにより、電圧調整とサージ保護に最適です。

パワーダイオード

Aパワーダイオード12V電子回路で大量の電流と電圧を処理します。これらのダイオードは、電源の整流器としてよく使用されます。それらは大電流、時には数百アンペアを運ぶことができ、逆に高電圧をブロックします。パワーダイオードは前方抵抗が低いため、熱として失われる電力が少なくなります。多くのパワーダイオードは、それらを冷たく保つためにヒートシンクに取り付けられています。12Vシステムでは、パワーダイオードは逆極性と電圧スパイクから保護します。また、整流回路でACをDCに変換するのにも役立ちます。

注: 12Vシステムのパワーダイオードは、高電流と高電圧の両方を処理する必要があります。良好な熱管理により、故障による過熱を防ぎます。

電気回路での応用

整流

整流は、多くの12V電気システムの重要なプロセスです。整流器は交流を直流に変換する。で半波整流プロセス、単一のダイオードはAC波形の半分だけが通過することを可能にし、脈動するDC出力を作成します。この方法は、高いリップルおよびより低い平均電圧を生成する。多くの単純な電源がこのアプローチを使用しています。

A全波整流器ブリッジ構成で4つのダイオードを使用します。このセットアップは、AC波形の両方の半分を正の電圧に変換します。その結果、より少ないリップルでより滑らかなDC出力が得られる。全波整流器回路は一般的です電子回路その必要性安定した12V DC力。ブリッジ整流器は効率を改善し、リップル電圧を低減するため、敏感なデバイスに最適です。

• 半波整流器: 1つのダイオード、高いリップル、シンプルなデザイン。
• 全波整流器: 4つのダイオード、より低いリップル、ほとんどの12V電子回路に適しています。
• ブリッジ整流器: 信頼性の高いDC出力の電源に使用されます。

整流ダイオードは、これらの回路において中心的な役割を果たす。それらは一方向にのみ電流が流れ、逆電流を遮断し、回路を保護します。

回路保護

ダイオードは本質的な回路保護を提供します12V電気システムを使用します。ブロッキングダイオードは、電流が間違った方向に流れるのを防ぎます。これにより、逆極性による損傷からバッテリーやその他のコンポーネントを保護します。Schottkyダイオード電圧降下が低く、スイッチング速度が速いため、この目的でよく使用されます。

TVSダイオード電圧スパイクから回路を保護します。スパイクが発生すると、TVSダイオードはすぐに電圧を安全なレベルにクランプします。この作用により、過剰な電流が敏感な部分からそらされます。ブロッキングダイオードは、誤った信号や損傷を引き起こす可能性のあるバックフィードの防止にも役立ちます。

注: ダイオードによる適切な回路保護は、過電圧保護の故障のリスクを減らし、電子回路を安全に保ちます。

電圧と現在の規制

12V電子回路では、電圧調整と電流制御が重要です。ツェナーダイオードは、電圧が設定値を超えたときに逆方向に伝導することにより、安定した電圧を維持します。これは、入力が変化しても、出力電圧を安定に保つ。多くの12Vシステムは、電圧調整にZenerダイオードを使用しています。

電流レギュレータダイオード電流の流れを一定に保ち、LEDとセンサーをサージから保護します。一部の回路はaを使用します7805電圧レギュレータダイオードとコンデンサ12Vソースから安定した5V出力を提供します。ブリッジ整流器とLM317レギュレータが連携して、ACを安定したDC電圧に変換します。これらの設計により、リップル電圧が低下し、信頼性が向上します。

以下の表は、12V回路での一般的なダイオードの使用を要約しています。

ダイオード、整流回路、およびブロッキングダイオードはすべて連携して、12Vの電気および電子回路で安全で効率的かつ信頼性の高い動作を保証します。

ダイオードの選択とテスト

正しいダイオードを選ぶ

12V回路用の正しいダイオードを選択すると、信頼性の高い動作が保証され、敏感なコンポーネントが保護されます。いくつかの重要な要因がこの選択を導きます:

1. 現在の評価: ダイオードは、回路の最大負荷よりも多くの電流を処理する必要があります。たとえば、30アンペアの負荷には、少なくとも60アンペアのダイオード定格が必要ですを使用します。これにより、過熱や故障を防ぎます。
2. 逆電圧定格: ダイオードの逆電圧定格は、システムの電圧よりもはるかに高くする必要があります。12Vシステムでは、少なくとも30Vの定格が推奨されます。これにより、電圧が急上昇したときの故障が回避されます。
3. フォワード電圧ドロップ: 各ダイオードには、通常0.5〜1.1ボルトの順方向電圧降下があります。この低下は、特に高電流回路において効率に影響を及ぼす。
4. 放熱: 電流がダイオードを流れると電力損失が発生します。例えば、30Aでの1Vの低下は、30Wの熱をもたらす。良い熱管理が必要です。
5. アプリケーションのニーズ: リレーコイルのような一部の回路は、フライバック保護のために1N4007のような特定のダイオードを必要とします。パッケージングと入手可能性も選択に影響します。

低电圧回路では、ダイオードの電圧定格は常に回路電圧を超えなければなりませんを使用します。1N4003や1N4007などの人気のある選択肢は、さまざまな電流と電圧のニーズに柔軟性を提供します。

ヒント: インストールする前に、ダイオードのデータシートの電流と電圧の定格を常に確認してください。

テスト方法

12Vシステムでダイオードをテストすると、その健全性と機能が確認されます。最も一般的なツールは、ダイオードテストモードのデジタルマルチメータです。などのモデルAstroAI 6000およびCrenova MS8233D自動車および愛好家のプロジェクトのためによく働きます。

基本的なマルチメータのテストステップ:

1. マルチメータをダイオードモードに設定します。
2. 赤いプローブをアノードに、黒いプローブをカソードに接続します。
3. 健康なダイオードはaを示します約0.6〜0.7ボルトの前方電圧降下シリコンタイプ用。
4. プローブを逆にする。ディスプレイは「OL」または「1」を示すべきであり、これは電流が逆に流れないことを意味する。

ツェナーダイオードの場合、供給電圧をゆっくりと上げ、電圧がブレークダウンポイントで安定するのを監視します。これにより、適切な電圧調整が確認されます。LEDは、プローブをフォワードバイアスで接続することでテストできます。動作するLEDが光ります。

上級ユーザーは使用できますカーブトレーサーまたは機能回路テストダイオードが電流と電圧の変化にどのように反応するかを確認します。これらの方法は、非線形の振る舞いや熱の問題を見つけるのに役立ちます。

注: 誤った読み取りや損傷を避けるために、ダイオードをテストする前に常に回路から電源を外してください。

---

ダイオードは、電流が一方向にのみ流れるようにし、敏感なコンポーネントを保護することにより、12V回路で重要な役割を果たします。

• のようなデバイス1N4001逆極性と過電圧による損傷を防ぎます。
• ダイオードはとして機能します保護者、有害な逆電流をブロックし、信頼性の高い回路操作をサポートします。 を選択します。正しいダイオードタイプと定格回路を安全かつ効率的に保ちます。ダイオードを使った実践的な実験学生や愛好家が自信を築き、電子機器を理解し、より高度なプロジェクトに備えるのを支援します。

ダイオードの実践的な経験は、問題解決スキルを強化し、電流の流れと電圧制御の知識を深めます。

よくある質問

12ボルトのダイオードは車で何をしますか?

12ボルトのダイオードは1つの方向の現在の流れを使用します。電流が逆行するのを防ぎます。これにより、バッテリーやその他の部品が損傷から保護されます。

ヒント:整備士は、エンジンがオフのときにバッテリーの消耗を止めるためにダイオードを使用します。

ダイオードが悪いかどうか誰かがどのように知ることができますか?

デジタルマルチメータは、ダイオードのテストに役立ちます。良いダイオードは、一方向の電圧降下を示し、もう一方向の電流をブロックします。悪いダイオードは、両方の方法でゼロまたは無限の読み取りを示します。

12ボルトのダイオードは12ボルト以上を扱うことができますか?

はい。ほとんどの12ボルトダイオードは、より高い定格電圧を有する。常にデータシートを確認してください。逆電圧定格は、安全のために12ボルトよりもはるかに高くなければなりません。

なぜ12V回路にダイオードが必要なのですか?

ダイオードは逆電流から回路を保護する。それらはACをDCに変えるのを助けます。また、電圧を安定させます。ダイオードがなければ、敏感な部品は働くことを壊れるか、または停止できます。
