現代の回路のコンデンサの方向性を理解する

あなたは不思議に思うかもしれません、コンデンサ方向性? この質問は、電子部品を扱うときによく出てきます。理解コンデンサ極性は、回路を安全で信頼性の高い状態に保つのに役立ちます。極性を無視すると、プロジェクトに損傷を与えたり、安全上のリスクを引き起こしたりする可能性があります。コンデンサの基本は、一部のタイプが正しい向きを必要とすることを示しています。細部が現代の回路設計にどのように大きな違いをもたらすかがわかります。

重要なポイント

• コンデンサは偏光または非偏光とすることができる。偏光コンデンサには特定の正端子と負端子がありますが、非偏光コンデンサは任意の方向に接続できます。
• 常に極性マーキングを確認するインストール前にコンデンサに。この簡単なステップは、回路の損傷を防ぎ、安全な操作を保証します。
• マーキングが不明な場合は、マルチメーターを使用してコンデンサの接続を確認します。このツールは、過熱や爆発につながる可能性のある間違いを避けるのに役立ちます。
• 安全な動作条件については、メーカーのガイドラインに従い、データシートを参照してください。これらのリソースは、信頼できる回路設計に不可欠な情報を提供します。
• コンデンサの向きが正しくない回路の故障や安全上の問題など、深刻な問題を引き起こす可能性があります。プロジェクトを安全に保つために、常に接続を再確認してください。

コンデンサは方向性ですか?

電子回路を扱うとき、「コンデンサは方向性がありますか?」とよく尋ねます。答えは、使用するコンデンサの種類によって異なります。いくつかのコンデンサは電流の流れに対して特定の方向を持っていますが、他のコンデンサはそうではありません。違いを理解することは、間違いを避け、回路を安全に保つのに役立ちます。

偏光コンデンサ

偏光コンデンサは、電流の流れに対して明確な方向を持っています。プラス端子とマイナス端子を正しく接続する必要があります。極性を逆にすると、コンデンサが損傷したり、故障したりする可能性があります。最も一般的なタイプの偏光コンデンサは、電解コンデンサとタンタルコンデンサです。これらのタイプ誘電体として薄い酸化物層に依存しますを使用します。このレイヤーは、正しい方向に電圧を印加したときにのみ機能します。コンデンサを間違った方向に接続すると、酸化物層が故障する可能性があります。

直流 (DC) を使用する回路では、偏光コンデンサがよく見られます。それらは高い容量値を提供するため、エネルギーの保存と平滑化に役立ちます。電源、オーディオ回路、および信号処理でそれらを見つけますを使用します。一般的な用途は次のとおりです。

• 電源: DC電圧を滑らかにし、電圧リップルを減らすためにそれらを使用します。
• オーディオ回路: 信号の結合とデカップリングを支援し、DCをブロックしながらAC信号を通過させます。
• 信号処理: フィルタとタイミング回路で役割を果たし、カットオフ周波数の設定に役立ちます。

あなたは常にコンデンサの極性を確認するインストール前。正の端子は通常、より長いリードを持ち、負の側にはストライプまたはマーキングがあることがよくあります。極性を無視すると、コンデンサと回路の両方に損傷を与えるリスクがあります。

ここに主な違いを示す表があります偏光コンデンサと非偏光コンデンサの間:

ヒント:偏光コンデンサを回路基板にはんだ付けする前に、偏光コンデンサの向きを常に再確認してください。

非偏光コンデンサ

非偏光コンデンサは特定の方向を持たない。極性を気にせずにどちらの方向にも接続できます。これらのコンデンサは、誘電体としてセラミック、ポリエステル、ポリプロピレンなどの材料を使用します。極性が不足しているため、AC回路とDC回路の両方で使用できます。

非偏光コンデンサは、電流が両方向に流れる用途に理想的です。オーディオシステム、信号処理、タイミング回路でよく見られます。それらはAC信号をうまく処理し、偏光コンデンサよりも長持ちします。非偏光コンデンサに関するいくつかの重要なポイントは次のとおりです。

• 極性がないため、AC回路とDC回路の両方で動作します。
• セラミック、ポリエステル、ポリプロピレンから作られています。
• これらは、オーディオ回路やタイミング回路など、双方向の電流が必要な回路に最適です。

非偏光コンデンサを選択するときは、これらの要因を考慮する必要があります。

1. 彼らはAC信号をうまく処理し、オーディオシステムや電気モーターに最適です。
2. 重要な選択要因には、静電容量、電圧定格、および材料タイプが含まれます。セラミックコンデンサは高周波回路でうまく機能しますが、フィルムコンデンサはオーディオアプリケーションに適しています。
3. それらはより信頼性が高く、偏光コンデンサよりも長持ちしますを使用します。

非偏光コンデンサはACアプリケーションでより優れた性能を発揮します彼らは極性の制限がないからです。高頻度で高精度のタスクに使用できます。対照的に、偏光コンデンサはDC回路で最もよく機能し、電圧の方向に敏感です。

「コンデンサは方向性がある」と尋ねるときは、偏光コンデンサだけが極性と向きに注意を払う必要があることに注意してください。非偏光コンデンサにより、回路設計の柔軟性が向上します。

コンデンサ極性

コンデンサの極性を理解することで、電子プロジェクトの間違いを避けることができます。コンポーネントをインストールする前に、コンデンサの極性を決定する方法を知る必要があります。コンデンサを間違った方向に接続すると、回路が損傷したり、安全上の問題が発生したりするリスクがあります。あなたができる方法を探りましょうコンデンサの極性を特定するそしてメーカーが提供する手がかり。

極性の特定

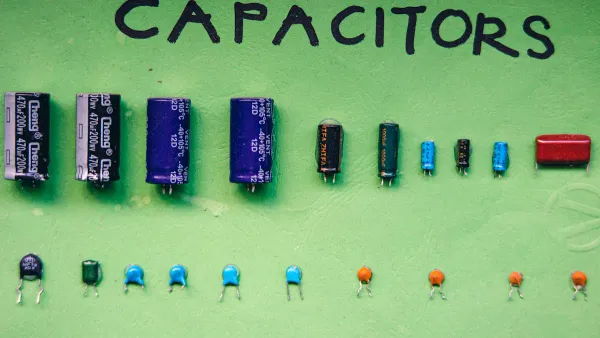

コンデンサの極性を特定するには、いくつかの方法を使用できます。メーカーは、このプロセスを簡単にするために標準的な業界慣行を使用しています。さまざまなコンデンサタイプの極性を確認する最も一般的な方法は次のとおりです。

1. スルーホール電解コンデンサには2つのリードがあります。長いリードは正の端子です、短いリードはマイナス端子です。ケーシングの色も役立ちます。黒または緑は通常アノードを示し、灰色または黒はカソードを示します。
2. 表面実装アルミニウム電解コンデンサは、正端子の角が丸い極性を示します。マイナス面をマークする線またはストライプも表示される場合があります。
3. タンタルコンデンサには、正端子を示すためにケーシングにストライプまたはダッシュが付いていることがよくあります。反対側の端はマイナス端子です。
4. ボルト型電解コンデンサは、クリアマーキングを使用しています。ダッシュはネガティブを意味し、プラス記号はポジティブを意味します。
5. CBBおよびACコンデンサは非偏光である。極性を心配することなく、任意の方向にインストールできます。
6. セラミックと磁器のコンデンサも非偏光です。彼らは明確な端末を持っていないので、極性をチェックする必要はありません。

インストール前にコンデンサの極性を常に確認する必要があります。明確なマーキングが見つからない場合は、コンデンサのデータシートをオンラインで検索できます。データシートは、コンデンサの極性と向きに関する詳細情報を提供します。

ヒント:コンデンサの極性を判断する方法がわからない場合は、データシートまたは製造元のドキュメントを参照してください。これらのリソースは、極性マーキングと端末識別に関する信頼できる情報を提供します。

マーキングと物理的な手がかり

メーカーは、コンデンサの極性を特定するのに役立ついくつかの視覚的な手がかりを使用しています。コンデンサ本体とリード線をよく見ると、これらの手がかりを見つけることができます。一般的な極性マーキングと物理的特徴は次のとおりです。

• 多くの場合、コンデンサには正の端子にプラス () 記号があり、負の端子にはマイナス (-) 記号があります。
• 負のリードには、ストライプまたはマイナス記号があります。正のリードは通常より長いです。
• 放射状電解コンデンサは、ブラックグレーまたはグリーンブラックのハウジングを使用します。長いピンは正であり、短いピンは負である。
• 表面実装コンデンサは、カラーコーディングを使用します。上部の小さな黒いセクションは負の端子を示し、灰色のセクションは正の端子を示します。
• アキシャルキャパシタは、正端子側にインデントされたバンドを持つことがあります。
• タンタルコンデンサは通常黄色です。ダッシュは正の極をマークし、反対側の端は負です。
• アルミニウム電解コンデンサは一般に灰色です。直角の角はカソードを示し、台形の角はアノードを示す。灰色の面はプラスで、黒い面はマイナスです。

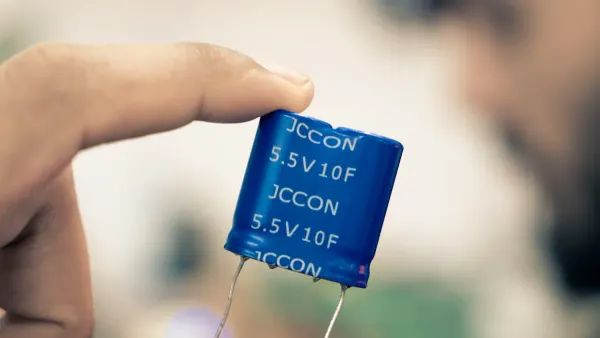

• 値 (マイクロファラッド、 μ F) と電圧定格は、本体に直接印刷されます。これらのマーキングは、コンデンサのタイプと仕様を確認するのに役立ちます。

これらの手がかりを使用して、コンデンサの極性をすばやく識別できます。それでも疑問がある場合は、常にデータシートまたは回路図を確認してください。これらの文書は、コンデンサの向きと極性マーキングに関する重要な情報を提供します。

注:コンデンサの極性を特定することは、安全な回路設計の重要なステップです。極性マーキングと物理的な手がかりに注意を払うと、コンポーネントを保護し、信頼できるパフォーマンスを保証します。

「コンデンサは方向性がある」と尋ねるときは、偏光コンデンサのみが極性に注意を払う必要があることに注意してください。非偏光コンデンサには極性制限がないため、任意の方向に取り付けることができます。コンデンサの極性を特定するスキルを習得することで、コストのかかるミスを回避し、電子回路をスムーズに稼働させます。

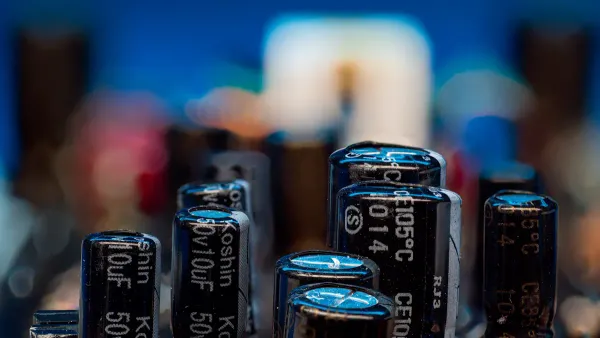

コンデンサの向きが正しくない

パフォーマンスの問題

間違った向きのコンデンサを取り付けると、リスクがありますあなたの回路の深刻な問題を使用します。デジタル回路では、コンデンサの向きが正しくないと回路の故障につながることがよくあります。電解タイプなどの偏光コンデンサの極性を逆にすると、コンデンサの漏れが見られたり、爆発したりすることがあります。この種の故障はあなたの回路が機能するのを止めることができます。あなたは気づくかもしれません不安定な電源、余分なノイズ、または過熱を使用します。これらの問題は、電子機器の寿命を短くする可能性があります。

逆コンデンサはまた、回路が信号をフィルタリングする能力を失う原因にもなり得る。オーディオ回路で不要な音が聞こえたり、デジタル信号でグリッチが表示されたりする場合があります。正と負の端子は、回路の電圧方向と一致する必要があります。これを無視すると、コンデンサは設計どおりにエネルギーを蓄えたり放出したりできません。パフォーマンスが低下し、他のコンポーネントが損傷する可能性があります。

常に極性マーキングを確認するコンデンサを取り付ける前に。この簡単なステップは、コストのかかる修理を回避し、回路をスムーズに稼働させるのに役立ちます。

安全上のリスク

誤ったコンデンサの向きは、パフォーマンスの問題を引き起こすだけではありません。それは本当の安全上のリスクを生み出す可能性があります。正と負の端子を間違った方法で接続すると、危険な障害を引き起こす可能性があります。タンタルタイプのような一部のコンデンサは、極性が逆になると爆発したり発火したりする可能性があります。高電圧コンデンサは、内部誘電不良により破裂する可能性があります。電解コンデンサは内部にガスを蓄積し、圧力と爆発の可能性をもたらします。

• 逆極性が原因となる可能性があります特にタンタルコンデンサの火災または爆発を使用します。
• 過電圧または逆電圧は、花火のような効果をもたらす可能性があります。
• コンデンサが爆発すると、回路基板が燃え、近くのコンポーネントが気化する可能性があります。
• 爆風は有害物質を放出し、視力喪失などの怪我を引き起こす可能性があります。

国際安全基準はあなたに警告しますより高い電圧の側に肯定的なターミナルを接続して下さいそしてより低い电圧侧への否定的なターミナル。これらのルールを無視すると、壊滅的な失敗や危害の可能性があります。

ヒント: 回路に電力を供給する前に、常にメーカーのガイドラインに従い、極性を再確認してください。電子機器では安全性が最優先されます。

コンデンサの選択と取り付け

アプリケーションの例

あなたはする必要があります正しいコンデンサを選ぶあなたの回路が故障を避けるために。電源回路では、電解コンデンサが滑らかな電圧とフィルターノイズを助けます。電解コンデンサの利点には、高容量とコンパクトなサイズが含まれ、DC回路でのエネルギー貯蔵に理想的です。オーディオアンプ信号カップリングには非偏光コンデンサを使用することがよくあります。セラミックやフィルムなどの非偏光コンデンサの種類は、極性の制限がないため、高周波回路でうまく機能します。

ここに示すテーブルがあります最高の操作温度一般的なコンデンサタイプ:

コンデンサを選択するときは、次の要因を考慮してください。

• 温度制限
• 有効なシリーズ抵抗 (ESR)
• 共振特性
• 散逸率
• DCバイアス効果
• 公差レベル
• 偏光要件

これらの基準を無視すると、回路の故障やパフォーマンスの低下のリスクがあります。

ベストプラクティス

適切なインストールと失敗を防ぐために、次の手順に従います。

1. ポジティブとネガティブのマーキングを確認するコンデンサとPCBの両方に。電解タイプと同様に、ほとんどの偏光コンデンサには、正端子にストライプまたはプラス記号があります。
2. すべてのコンデンサが非偏光であると仮定しないでください。インストール前に常にタイプを確認してください。
3. マーキングが読めない場合は、マルチメーターを使用して極性を確認してください。マルチメータを使用すると、コンデンサの極性が逆転しないようになります。
4. 非偏光コンデンサの場合、向きを心配する必要はありません。非偏光コンデンサの種類には、セラミックとフィルムがあり、どの方向にも取り付けることができます。
5. メーカーの使用自動光学検査中にコンデンサの向きをチェックするPCB設計ソフトウェアアセンブリを使用します。

極性を無視すると、深刻な結果を招く可能性があります。誤った極性の結果には、過熱、短絡、爆発、および回路の誤動作。コンデンサの極性を逆にすると、コンデンサが溶けたり爆発したりする可能性があります。これは不安定性と不安定な回路挙動につながります。実際の障害には、逆電解コンデンサに悩まされていたオーディオアンプモジュールとSOYO PCマザーボードが含まれます。これらの失敗は、製品のリコールや破産にさえつながりました。

ヒント: はんだ付けする前に、常に正と負のマーキングを再確認してください。マルチメーターを使用すると、正しい方向を確認するのに役立ちます。

これらのベストプラクティスに従うことで、失敗を防ぐことができます。適切なインストールにより、回路が安全かつ確実に機能します。

---

コンデンサの方向性と極性を理解することで、安全で信頼性の高い回路を構築できます。あなたはする必要があります正しいタイプとサイズを選択してください各アプリケーションのために。インストールする前に、常にマーキングを確認し、マルチメータを使用して極性を確認してください。マルチメーターを使用すると、短絡や火災の原因となる可能性のある間違いを回避できます。メーカーのガイドラインに従い、データシートを調べる安全な操作条件について学ぶため。

マルチメーターを使用し、安全上の注意を払うことで、過熱や損傷を防ぐことができます。
その他のヒントについては、ガイド、ウェビナー、およびコンデンサの設置に関するケーススタディ。

• 常にマルチメーターを使用して接続を確認します。
• 業界標準とメーカーの指示に従ってください。
• パフォーマンスの詳細と制限については、データシートを確認します。

よくある質問

コンデンサが偏光しているかどうかはどうやってわかりますか?

コンデンサ本体のマーキングを確認できます。ストライプ、プラスサイン、または長いリードを探します。これらの手がかりはあなたにプラス面とマイナス面を示しています。

ヒント: 確認のために常にデータシートを読んでください。

DC回路で非偏光コンデンサを使用できますか?

はい、使用できますDC回路の非偏光コンデンサを使用します。彼らはACとDCの両方のアプリケーションで動作します。オリエンテーションについて心配する必要はありません。

• 例: タイミング回路のセラミックコンデンサ。

偏光コンデンサを逆方向に取り付けるとどうなりますか?

偏光コンデンサを後方に取り付けると、漏れたり、過熱したり、爆発したりする可能性があります。回路が故障したり、安全でなくなる可能性があります。

なぜ集積回路は正しいコンデンサの向きを必要としますか?

集積回路安定した電圧とクリーンな信号が必要です。ノイズ、電力損失、または損傷を防ぐために、正しい向きのコンデンサを取り付ける必要があります。

注: 適切なコンデンサの配置は、回路を安全かつ信頼性を保ちます。
